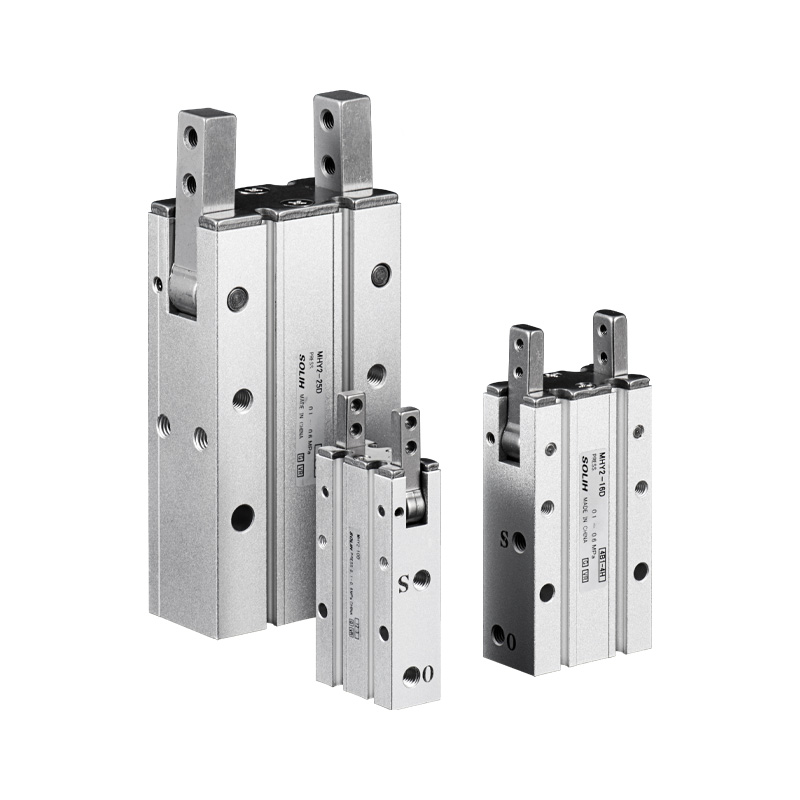

SOLH MHY2 camla idarə olunan 180° eni yelləncək pnevmatik tutucu ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. O, dişli mexanizmi əvəzinə cam ötürücüsünü qəbul edir, iş parçasının boşalmasının qarşısını almaq üçün -3°-dən artıq yaxın mövqe ilə maksimum 180° açılma bucağına nail olur. Buruq ölçüləri 10/16/20/25 mm-i əhatə edir, tək təsirli NO/NC variantları olmadan sırf ikiqat fəaliyyət göstərir və təkrar yerləşdirmə dəqiqliyi ±0,02 mm-ə çatır. Optimallaşdırılmış dar boşluq konstruksiyası toz müqavimətini artırır. Dörd tərəfli sensor yivləri mövcuddur və deşik vasitəsilə montaj isteğe bağlıdır. Daxili maqnit halqaları PLC-yə açıq/qapalı əks əlaqə siqnalları göndərmək üçün M9 seriyalı reed açarları ilə işləyir. Qolu ötürməsi sayəsində effektiv sıxma qüvvəsi çənənin uzanması ilə kəskin şəkildə azalır; seçim zamanı fırlanma momentinin yoxlanılması tələb olunur və sıxma qolunun uzunluğu 35 mm daxilində tövsiyə olunur. Miniatür robot son effektorlarında böyük diametrli boru və qeyri-müntəzəm iş parçalarını seçmək və çevirmək üçün idealdır. MHW2 dişli yelləncək tutucusu söndürmə tutma və ya daha böyük ağır yük tələb olunduqda tövsiyə olunur; MHZ2 paralel tutucuya mərkəzləşdirilmiş xətti sıxma üçün üstünlük verilir.

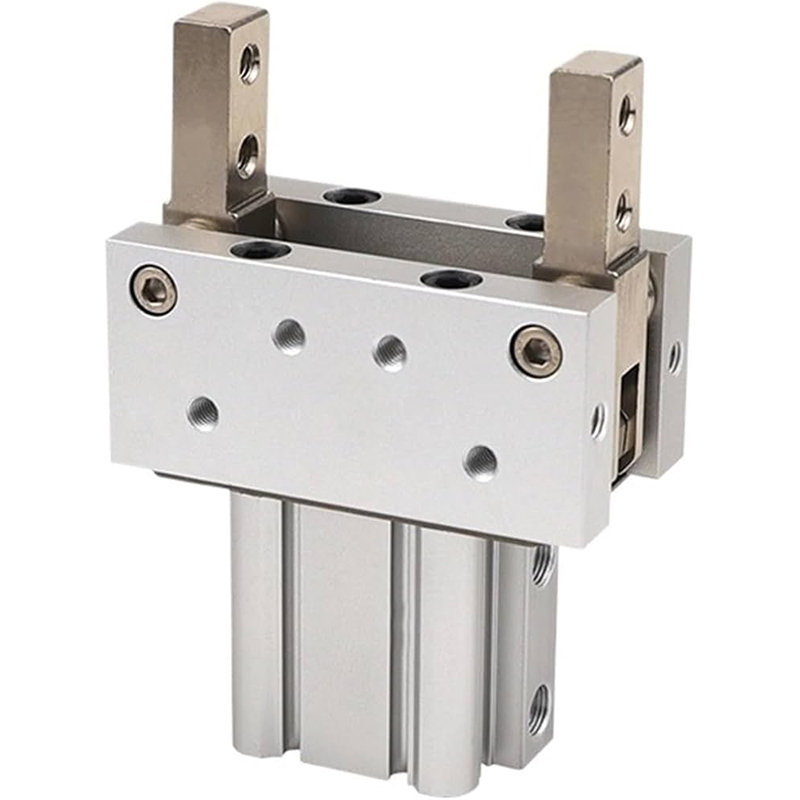

SOLH MHT2 keçid-qovşaqlı ağır yüklü özü-özünə kilidlənən pnevmatik tutucu ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Keçid bağlantısı ölü nöqtə quruluşu sıxma gücünü 3 ~ 5 dəfə artırır. Mexanik öz-özünə kilidləmə tam bağlandıqdan sonra işə düşür və iş parçasının düşməsinin qarşısını almaq üçün hava itkisindən sonra 80%-dən çox sıxma qüvvəsini saxlayır, robotların yerüstü idarəetməsi və yüksək təhlükəsizlik stansiyaları üçün idealdır. Buruq ölçüləri 32/40/50/63 mm-i əhatə edir, standart D tipində və yenilənmiş yüngül DZ variantında təklif olunur. Maqnit açarları (M9BW) çevik sensor təşkili üçün dörd tərəfə quraşdırıla bilər. Yüksək möhkəm ərintidən hazırlanmış polad çənələr və aşınmaya davamlı bağlarla təchiz edilmiş, uzunmüddətli yağsız fasiləsiz işləməyi dəstəkləyir. Yelləncək bucağı 23°~28° daxilində məhduddur, ona görə də seçim zamanı iş parçasının boşluğunu yoxlamaq lazımdır. Avtomobil komponentləri, tökmə və döymə hissələri, ağır iş maşınlarının yüklənməsi və presləmə avadanlığı üçün təhlükəsizlik qurğuları üçün geniş istifadə olunur. Kilidləmə funksiyası olmayan adi paralel tutuculardan fərqli olaraq, MHT2 düşməyə qarşı qorunma tələb edən ağır yüklər üçün üstünlük verilən həlldir.

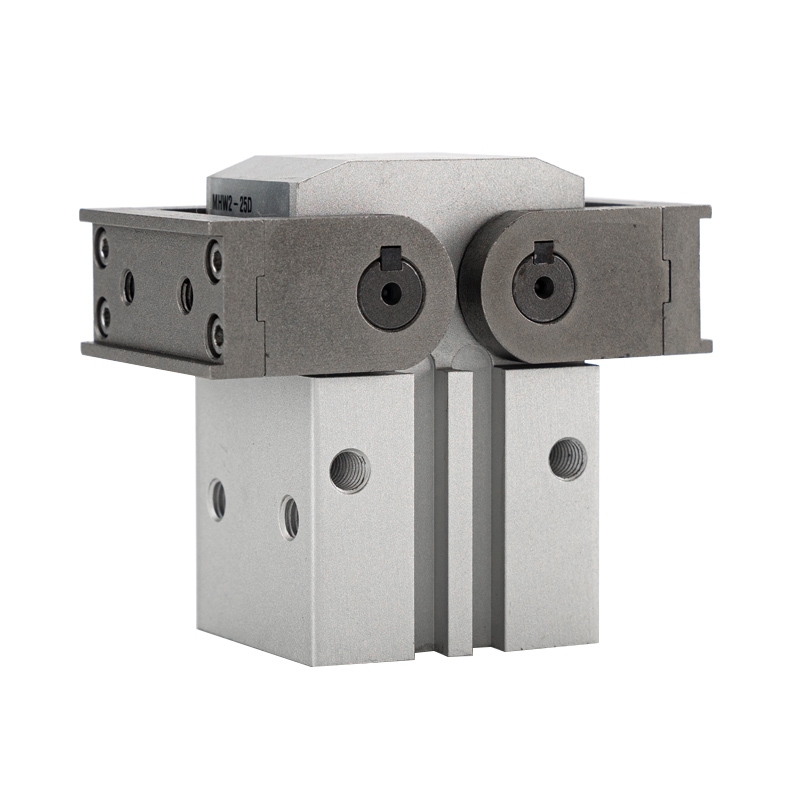

SOLH MHW2 dayaq-pinion 180° yelləncək pnevmatik tutucu ekvivalent SMC modelləri ilə tamamilə əvəz edilə bilər. Raf və dişli dişli ötürücü simmetrik sinxron çənə yellənməsini təmin edir, hər bir çənə balanslaşdırılmış sıxma təmin etmək və iş parçasının sürüşməsinin qarşısını almaq üçün sinxronizasiya xətası ≤0,1° olmaqla cəmi 180° açılış üçün 90°-ə qədər fırlanır. Sırf ikiqat təsirli konfiqurasiyada buruq ölçüləri 20 ilə 50 mm arasında dəyişir. Çənələr tam açılışda gövdəyə perpendikulyar durur, işğal edilmiş yeri minimuma endirir və mexaniki qarşısının alınmasını və iş parçasının sürüşməsini asanlaşdırır. Sərt anodlaşdırılmış kvadrat alüminium gövdə məhdudiyyətsiz maqnit açarının quraşdırılması üçün dörd tərəfli sensor yivlərinə malikdir. Optimallaşdırılmış toz keçirməyən möhürləmə tozlu sexlərdə uzun dövrəli işləməyi dəstəkləyir. Kamera ilə idarə olunan MHY2 ilə müqayisədə MHW2 daha yüksək yükləmə qabiliyyəti və daha yaxşı sinxronizasiya təmin edir; MHT2 keçidindən fərqli olaraq, onun söndürülməsinin öz-özünə kilidlənməsi yoxdur, lakin daha böyük yellənmə bucağı təmin edir. Orta yüklü iş parçalarını (1 ~ 20 kq), kartonları, böyük plastik hissələrini çevirmək və idarə etmək və məhdud avtomatlaşdırma stansiyalarında yükləmə/boşaltma üçün geniş istifadə olunur.

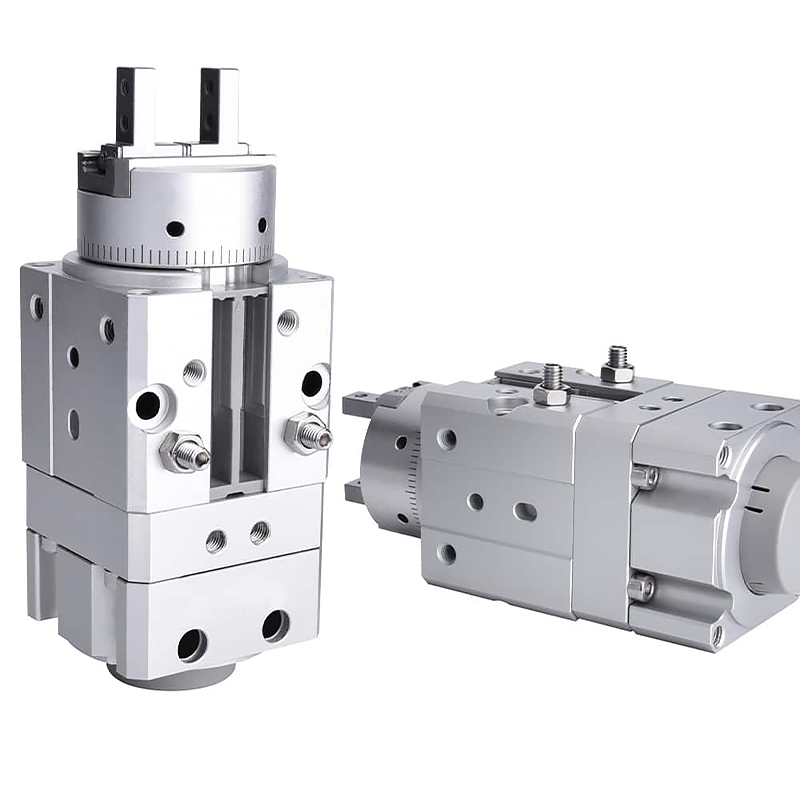

SOLH MRHQ qanad tipli inteqrasiya edilmiş fırlanan tutucu ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. O, fırlanan fırlanan modulu və paralel hava tutucunu tək ötürücüyə birləşdirir, fırlanan masanın bölünmüş birləşməsini və ayrıca barmaq silindrini əvəz edir. Ümumi uzunluq təxminən 20% qısaldılır və fırlanma zamanı boruların sürüklənməsinə müdaxilə aradan qaldırılır. Buruq ölçüləri standart 90° və 180° fırlanma versiyaları ilə 10/16/20/25 mm-i əhatə edir. Son dayanacaq vintləri ±10° ümumi bucaq tənzimləməsinə imkan verir. İkiqat fəaliyyət göstərən paralel çənə ±0,01 mm təkrar yerləşdirmə dəqiqliyinə nail olur. Beş montaj səthi yerləşdirmə başları və pin dəlikləri ilə birlikdə sürətli mərkəzləşdirmə və çox istiqamətli montaja imkan verir. Daxili maqnit halqalar tam PLC bloklama nəzarəti üçün fırlanma hədlərini və çənənin açıq/qapalı vəziyyətini aşkar etmək üçün dörd M9 seriyalı qamış açarı dəstəkləyir. Yağsız özünü yağlayan quruluşu qəbul edərək, 0,1-dən 5 kq-a qədər yüngül və orta yüklər üçün məhdud məkanlı 3C elektronika və qablaşdırma avtomatlaşdırma xətlərində iş parçasını tutmaq, çevirmək və istiqamətə çevirmək üçün geniş istifadə olunur. Yük seçimi zamanı minimum 30% təhlükəsizlik marjası tələb olunur.

SOLH HFZ xətti bələdçi paralel pnevmatik tutucu birbaşa SMC MHZ2 seriyası ilə əvəz edilə bilər. O, yüksək sərtlik və əla ofset yük müqaviməti üçün top xətti bələdçi ilə birləşdirilmiş ikili porşenli dayaq və pinion sinxron ötürücüsünü qəbul edir. Üç fəaliyyət variantı mövcuddur: standart ikiqat təsirli HFZ; tək fəaliyyət göstərən normal qapalı HFSZ (hava kəsildikdə yay iş parçasını saxlayır); tək fəaliyyət göstərən normal açıq HFTZ (hava itkisi zamanı yay iş parçasını buraxır). Delik ölçüləri təkrar yerləşdirmə dəqiqliyi ±0,01~±0,02 mm ilə 6 ilə 40 mm arasında dəyişir. Çoxsaylı montaj seçimlərinə aşağıdan vurma, yan montaj və N tipli deşik daxildir. İkitərəfli sensor yivləri və daxili maqnit halqaları açıq/qapalı rəy üçün M9 seriyalı maqnit açarlarını dəstəkləyir. Xarici sıxma və daxili genişlənən tutma üçün uyğundur. Əlavə aksesuarlara toz qapaqları, yüksək temperaturlu möhürlər və NSF-H1 qida dərəcəli yağ daxildir. Effektiv sıxma qüvvəsi çənənin uzanması ilə azalır; yükün hesablanması zamanı təhlükəsizlik əmsalı ≥1,5 tələb olunur. Robot son effektorlarında, 3C elektronikasında, dəqiq aparatlarda, inyeksiya qəliblərində və qablaşdırma avtomatlaşdırmasında, xüsusilə enerjinin söndürülməsinin təhlükəsizliyinin saxlanması və ya buraxılması tələb edən tətbiqlər və yanal ofset yükləri ilə iş şəraiti üçün dəqiq tutma stansiyalarında geniş şəkildə tətbiq olunur.

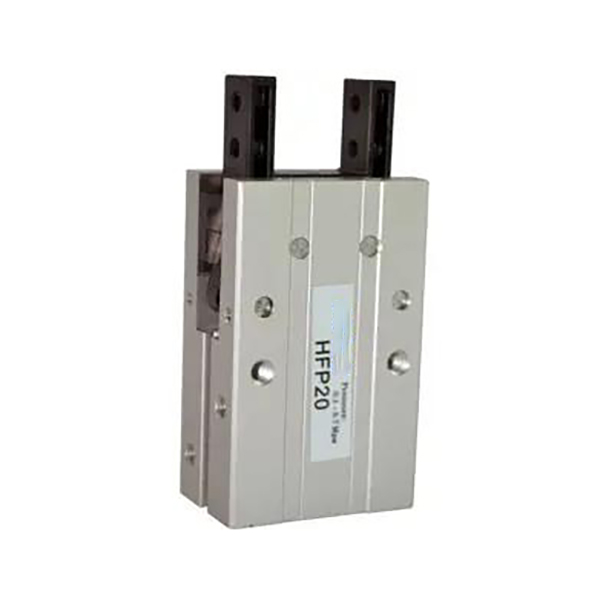

SOLH HFP iqtisadi qolu tipli paralel pnevmatik tutucu, qənaətcil yüngül tutma həlli kimi mexaniki qolu birləşdirici ötürməni qəbul edir. Delik ölçüləri 10/16/20/25/32 mm-i əhatə edir. Piston uzandıqda çənələr bağlanır və geri çəkildikdə açılır; sıxma qüvvəsi iş parçasını etibarlı tutmaq üçün açma qüvvəsindən 20% ~ 30% yüksəkdir. Montaj delikləri üç üzdə mövcuddur: yan, alt və arxa. Daxili daimi maqnitlər açıq/qapalı status rəyi üçün CS1-G maqnit açarları ilə işləyir. Metal sürtünmə izolyasiya plitələri yüksək dövrəli davamlı işləməyə uyğunlaşmaq üçün aşınmanı azaldır. HFZ və MHZ2 kimi xətti bələdçi tutuculara qənaətcil alternativ olaraq yerləşdirilmiş o, xərclərə həssas yüngül və orta yük tətbiqlərinə uyğundur. Qolu birləşmələrinə vaxtaşırı yağla qulluq etmək tövsiyə olunur. 3C plastik hissələrinin, miniatür möhürlənmiş avadanlıqların və kiçik qablaşdırma komponentlərinin yüksək tezlikli işləməsi üçün geniş istifadə olunur. Davamlı ağır ofset yükləri və ya ultra yüksək dəqiqlikli montaj tələbləri olan şərtlər üçün tövsiyə edilmir.

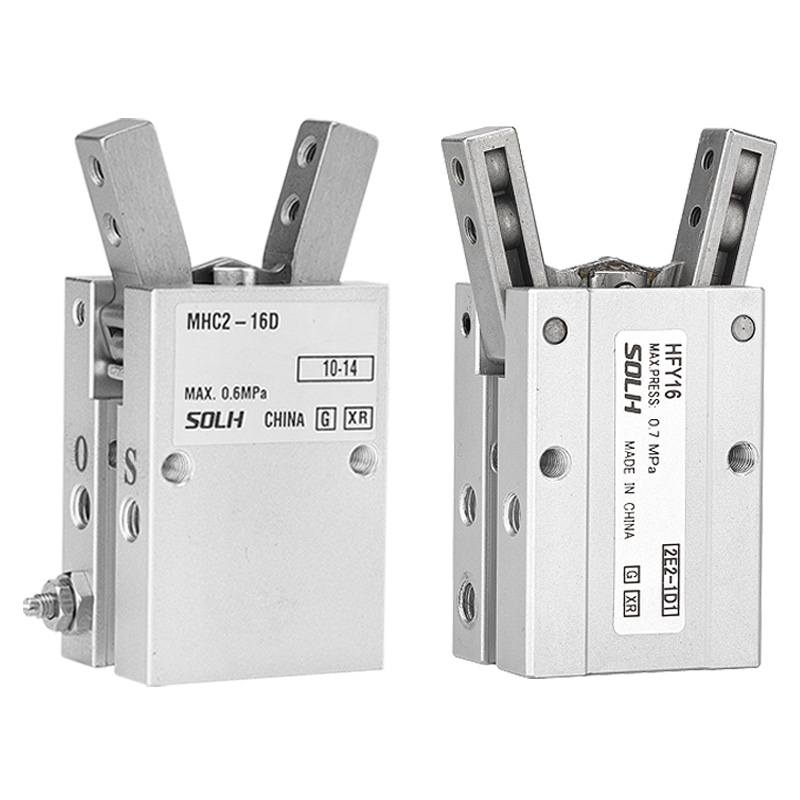

SOLH HFY Y tipli dönmə yelləncək pnevmatik tutucu SMC MHC2-yə sərfəli əvəzedici alternativ kimi xidmət edir. Qolu fırlanma anının gücləndirilməsi ilə tək porşenli dönmə bağlantısı ilə idarə olunur. İki variant təklif olunur: ikiqat fəaliyyət göstərən HFY və tək fəaliyyət göstərən normal açıq HFTY. Yelləncək diapazonu +30°/-10°-yə çatır, ümumi effektiv yellənmə bucağı 40° ətrafındadır. Daxili tənzimlənən tənzimləyici klapanlar açılma və bağlanma üçün müstəqil sürət tənzimlənməsinə imkan verir və təkrar yerləşdirmə dəqiqliyi ±0,02 mm-ə çatır. Delik ölçüləri 6/10/16/20/25/32 mm-i əhatə edir. Üç montaj səthi (alt, yan, arxa) mövcuddur. Daxili maqnit halqalar limit siqnalı rəyi üçün CMSH və DS1-G maqnit açarları ilə uyğun gəlir. Qapalı quraşdırma məkanı və yüksək tezlikli yüngül yüklə işləmə şəraitində yuvarlaq, əyri və qeyri-müntəzəm miniatür hissələrin kənardan sarılması üçün idealdır. Seçim zamanı qeyd edin ki, sıxma momenti çənənin uzanması ilə azalır; yükün yoxlanılması üçün təhlükəsizlik əmsalı ≥1,5 tələb olunur. Orijinal MHC2 ilə müqayisədə, HFY bir qədər dar yelləncək bucağına malikdir, lakin yüksək qiymət performansı ilə üç tərəfli montajı dəstəkləyir. Daha geniş yelləncək diapazonu və ya söndürülməsi normal olaraq qapalı saxlama funksiyası tələb olunarsa, orijinal MHC2 tövsiyə olunur.

SOLH HFR dönmə keçidi 180° geniş açılan pnevmatik tutucu çənələri fırlatmaq üçün porşen bağlantısı ilə idarə olunur. Hər bir çənə 90°-ə qədər yellənir, tam açıldığında maksimum boşluq təmin etmək və götürmə və yerləşdirmə zamanı mexaniki müdaxiləni aradan qaldırmaq üçün düz xətt təşkil edir. Buruq ölçüləri sırf ikiqat təsirli dizaynla 10/16/20/25/32 mm-i əhatə edir. -2°~-5° həddən artıq bağlanma bucağı sabit sıxma təmin edir. Üç montaj səthi (yan, alt, arxa) mövcuddur; bazada sancaq deşiklərinin yerləşdirilməsi montaj dəqiqliyini artırır və N şəkilçisi deşik vasitəsilə montaj isteğe bağlıdır. Bütün modellər daxili daimi maqnitlər və CMSH maqnit açarlarına uyğun sensor yivləri ilə gəlir. Optimallaşdırılmış toz keçirməyən çənə quruluşu və sürtünməyə qarşı metal separatorlar orta dərəcədə tozlu atelye mühitləri üçün 5 milyon dövrədən çox xidmət müddəti təmin edir. Dərin boşluqlu iş parçalarının, böyük plastik korpusların və qutu materiallarının tutulması və dövriyyəsi üçün geniş istifadə olunur. MHW2 dişli ilə idarə olunan yelləncək tutucu orta yüklü tətbiqlər üçün nəzərdə tutula bilər, əgər həddindən artıq yayınma boşluğuna ehtiyac yoxdursa. Torkun hesablanması zamanı minimum 30% təhlükəsizlik marjası qorunmalıdır; uzadılmış çənə çıxıntısı effektiv sıxma momentini əhəmiyyətli dərəcədə azaldır.

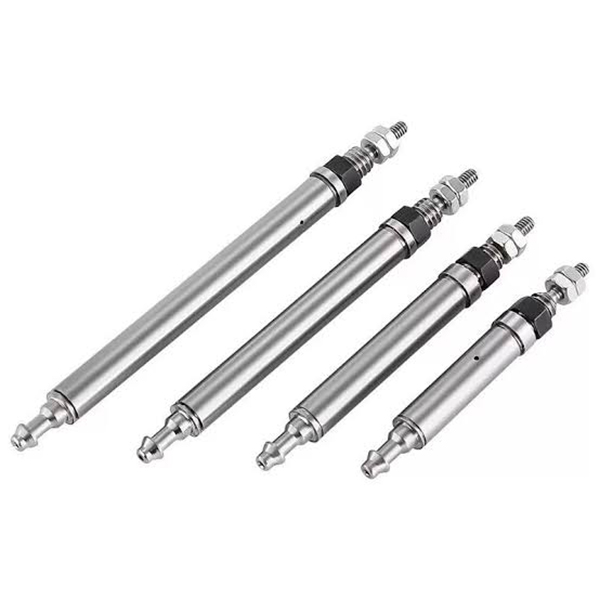

SOLH CJ1 ultra miniatür sancaqlı pnevmatik silindr φ2.5 və φ4 çuxur ölçülərində təklif olunan ekvivalent SMC modelləri ilə əvəz edilə bilər. φ2.5 yalnız tək fəaliyyət göstərən yayın qayıdır, φ4 isə həm tək, həm də ikiqat təsirli versiyaları dəstəkləyir. İncə və ultra yüngül (2~3,5 q), sürətli reaksiya üçün daxili yastığı yoxdur. Boruların düzülməsini asanlaşdırmaq üçün çubuq tərəfindəki hava limanı ±90° döndərilə bilər. Hər iki ucundakı xarici iplər əlavə mötərizələr olmadan birbaşa eksenel fiksasiya etməyə imkan verir. O, 0,5 MPa-da 0,64 ilə 6,3 N arasında dəyişən itmə gücü verir, zərif xırda iş parçalarına zərbə vurmamaq üçün 100 q-dan aşağı mikro yüklər üçün uyğundur. NBR möhürləri təmiz ətraf mühit üçün yağsız işləməyi dəstəkləyir. 3C düyməsinin davamlılığının sınağı, çiplərin çıxarılması, mikro komponentlərin yerləşdirilməsi, dəqiq alətin dəqiq tənzimlənməsi və tibbi cihazlar üçün miniatür aktuatorlar daxil olmaqla, qısa vuruşlu yüksək tezlikli təkan çəkmə tapşırıqlarında geniş şəkildə tətbiq olunur. Seçim zamanı ən azı 50% itələmə təhlükəsizlik faktoru tövsiyə olunur.
