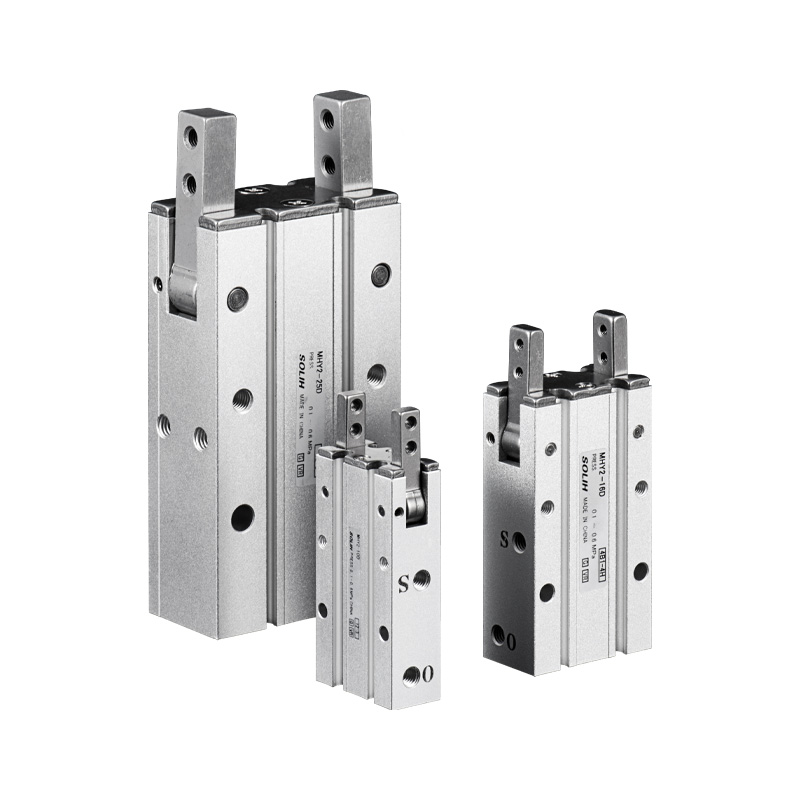

MHY2 Series 180° Camla Swing Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MHY2 seriyası standart 180° eni yelləncək kamerası ilə idarə olunan 2 çənəli pnevmatik tutucudur. Əsas üstünlüklər: ultra-böyük açılış bucağı, yüngül yığcam quruluş, toz əleyhinə quruluş və sabit təkrar yerləşdirmə. Dəyirmi və qeyri-müntəzəm iş parçası ilə işləmə, avtomatlaşdırılmış yükləmə/boşaltma, çevirmə və çeşidləmə üçün idealdır. Sadə hərəkət trayektoriyası mürəkkəb mexaniki hərəkət olmadan birbaşa seçmə və buraxma imkanı verir.

Əsas Struktur və Əməliyyat Prinsipi

     -- Transmissiya: Cam mexanizmi (dişli və dayaq deyil). İkili porşenlər, iki çənəni sinxron şəkildə idarə etmək üçün cam qurğusunu itələyir. Maksimum açılma bucağı 180°, boşalmaya qarşı tutma üçün həddindən artıq yaxın mövqe -3°. Çənə sapması olmadan hamar sinxron yelləncək.

     -- Konstruksiya: Alüminium ərintisi gövdə, standart olaraq paslanmayan polad çənələr, quraşdırılmış maqnit halqa, dörd tərəfli maqnit açarı montaj yuvaları. Alt və yan üzlərdə montaj delikləri mövcuddur. Dar boşluq dizaynı daxili mexanizmə toz və zibil daxil olmasının qarşısını alır.

     -- İş rejimi: Yalnız ikiqat təsirli (D), tək fəaliyyət göstərən NO/NC variantları yoxdur. Tənzimlənən açılış/bağlanma sürəti ilə iki istiqamətli hava nəzarəti.

     -- Yerləşdirmə Dəqiqliyi: Yerləşdirmə dəqiqliyini ardıcıl yellənmə bucağı ilə ±0,02 mm təkrarlayın.

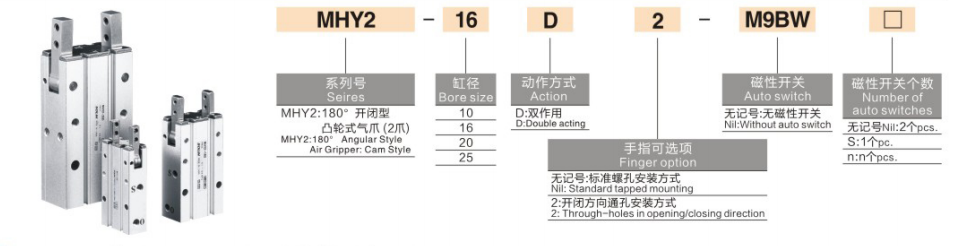

Model Kodlaşdırma Qaydasını tamamlayın

  1. Model Nümunəsi: MHY2-16D-S-M9BW

  2. Standart Sifariş Arayışı

     MHY2-20D-S-M9BW: Buruq 20, ikiqat təsirli, quraşdırılmış maqnit halqası, 1m kabel ilə M9B maqnit açarı.

Universal Əsas Texniki Spesifikasiyalar

Sıxma fırlanma anı və qüvvə məlumatları (0.5MPa, Referans sıxac məsafəsi L=35mm)

     Vacib qeyd: L sıxma məsafəsi uzandıqca effektiv sıxma qüvvəsi azalır. Seçim zamanı yükləmə momentinin yoxlanılması məcburidir.

Tercih Edilən Tətbiq Ssenariləri

  ✅ MHY2 seçin, əgər:

     -- Silindrik borular, nizamsız formalı hissələr, yükləmə/boşaltma və çevirmə stansiyaları üçün ultra geniş 180° açılma tələb olunur

     -- Yüngül faydalı yüklü kompakt robot son effekti, yüngül dizayn prioriteti

     -- Toz və zibil olan atelye mühiti, çirklənməyə qarşı daxili struktur tələb edir

     -- MHZ2 paralel tutucu böyük diametrli nizamsız iş parçalarını tuta bilmədiyi zaman alternativ həll lazımdır

  ❌ Tövsiyə edilmir, alternativ modelləri seçin:

     -- Tək fəaliyyət göstərən normal açıq / normal olaraq qapalı söndürmə rejiminə ehtiyac var → MHW2 dişli yelləncək tutucunu seçin

     -- 25 mm-dən böyük çuxur və ağır sıxma qüvvəsi tələb edin → MHW2 seriyasını seçin (maks. 40-a qədər çuxur)

     -- Kiçik açılış hərəkəti ilə təmiz paralel xətti sıxma → MHZ2 paralel tutucunu seçin

Əsas Seçim Təlimatları

     -- İş parçasının diametrinə və xarici ölçüsünə görə çuxur seçin: 10(kiçik) →16 →20 →25(orta-böyük)

     -- PLC mövqeyi ilə bağlı rəy üçün -S maqnit halqası və M9 seriyalı maqnit açarları şəkilçisi əlavə edin

     -- Montaj seçimi: standart deşik üçün boşluq; platforma və mötərizə montajı üçün uyğun olan deşikli quraşdırma üçün -2 şəkilçisi

     -- Yük yoxlanışı: Sıxma məsafəsini L ≤35mm saxlayın; fırlanma momenti və sıxma qüvvəsi üçün təhlükəsizlik əmsalı ≥1,5-i qoruyun

Bir cümlənin xülasəsi

     SOLH MHY2 camla idarə olunan 180° enli yelləncək pnevmatik tutucu toz əleyhinə kamera ötürücü strukturu, yalnız ikiqat fəaliyyət göstərir, isteğe bağlı maqnit açarı və deşikli montaj ilə ±0,02 mm təkrar dəqiqliyi, böyük diametrli yuvarlaq və qeyri-müntəzəm iş parçasının yığılması, robotun fırlanması və avtomatlaşdırılması üçün yüngül kompakt həlldir.
