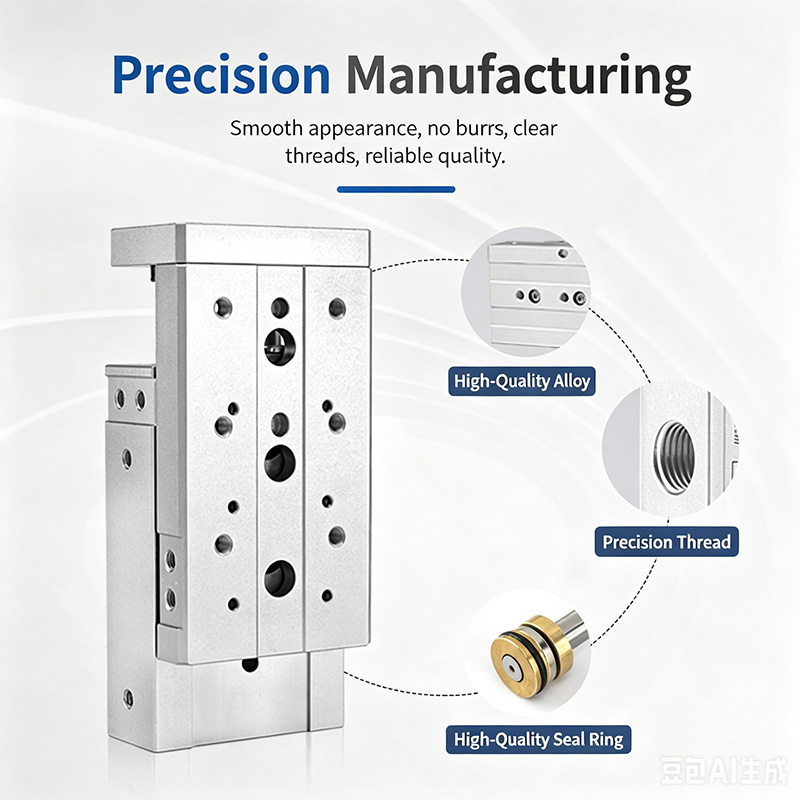

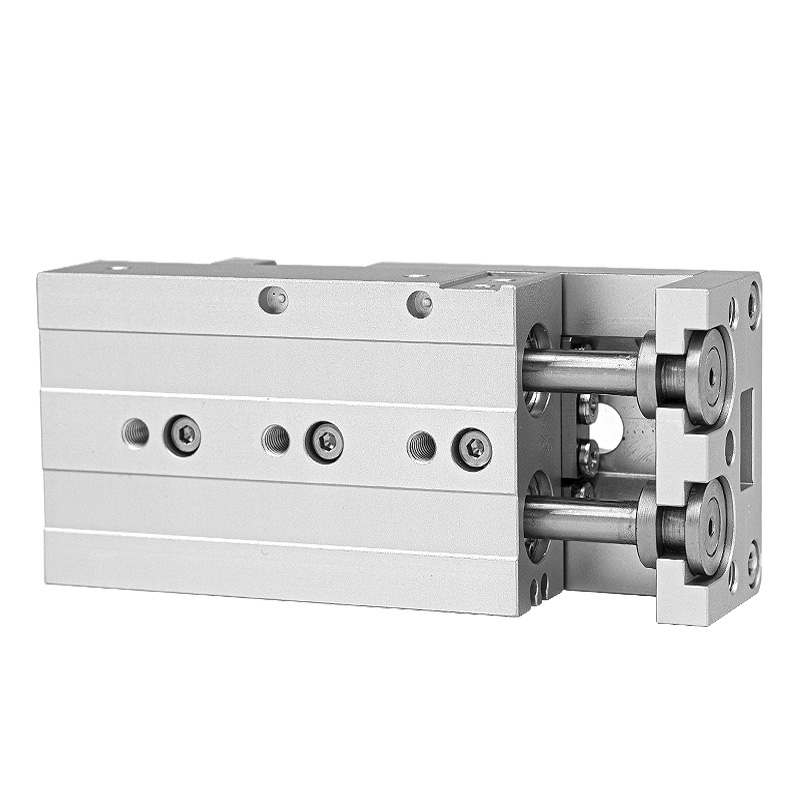

SOLH HLS / HLSL seriyalı iki şaftlı dəqiq sürüşmə silindri, əsas istiqamətləndirici komponent kimi çarpaz silindrli xətti bələdçini qəbul edir. HLQ resirkulyasiya edən top sürüşmə silindrləri ilə müqayisədə o, çox yüksək sərtlik, üstün təkrar yerləşdirmə dəqiqliyi və ekssentrik yan yüklərə qarşı daha güclü müqavimət təqdim edir, ağır yük, ultra dəqiq montaj və yerləşdirmə avtomatlaşdırma proseslərinə mükəmməl uyğun gəlir.
-- HLS Standart Tipi: Sürüşmə vaqonunun bir tərəfində quraşdırılmış silindr gövdəsi, yığcam ümumi eni. Məhdud quraşdırma sahəsi, açıq-aşkar eksantrik ofset yükü olmayan orta-kiçik yük şəraiti üçün uyğundur.
-- HLSL Simmetrik Növü: İki paralel çarpaz diyircəkli bələdçi arasında mərkəzləşdirilmiş silindr, vahid qüvvə paylanması, xeyli gücləndirilmiş sərtlik və ağır yük qabiliyyəti. Ağır yük, ekssentrik yük və ultra yüksək dəqiqlikli iş ssenariləri üçün ilk seçimdir.
|
Parametr elementi |
Spesifikasiya təfərrüatları |
| Bələdçi Mexanizm |
Çapraz diyircəkli xətti bələdçi (xətt kontaktı diyircəkli növü) |
| Əməliyyat növü |
İkiqat fəaliyyət göstərən qarşılıqlı |
| Delik Ölçüləri (mm) |
6, 8, 12, 16, 20, 25 |
| Standart Vuruş Seçimləri (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Əməliyyat təzyiq diapazonu |
0,15 ~ 0,7 MPa |
| Proof Test təzyiqi |
1,2 MPa |
| İşləmə temperaturu |
-20℃ ~ 70℃ (daxili buzlanma yoxdur) |
| Pistonun hərəkət sürəti |
50 ~ 500 mm/s |
| Vuruşa Dözümlülük |
Vuruş ≤100mm: +1.0mm; Vuruş ＞100mm: +1.5mm |
| Hava Limanı Mövzu Xüsusiyyətləri |
Delik 6/8/12: M5×0,8; Buruq 16/20/25: PT1/8 |
| Maqnit Üzük |
Standart olaraq quraşdırılmış (S şəkilçisi), CMSH / DMSH maqnit reed açarları ilə uyğun gəlir |

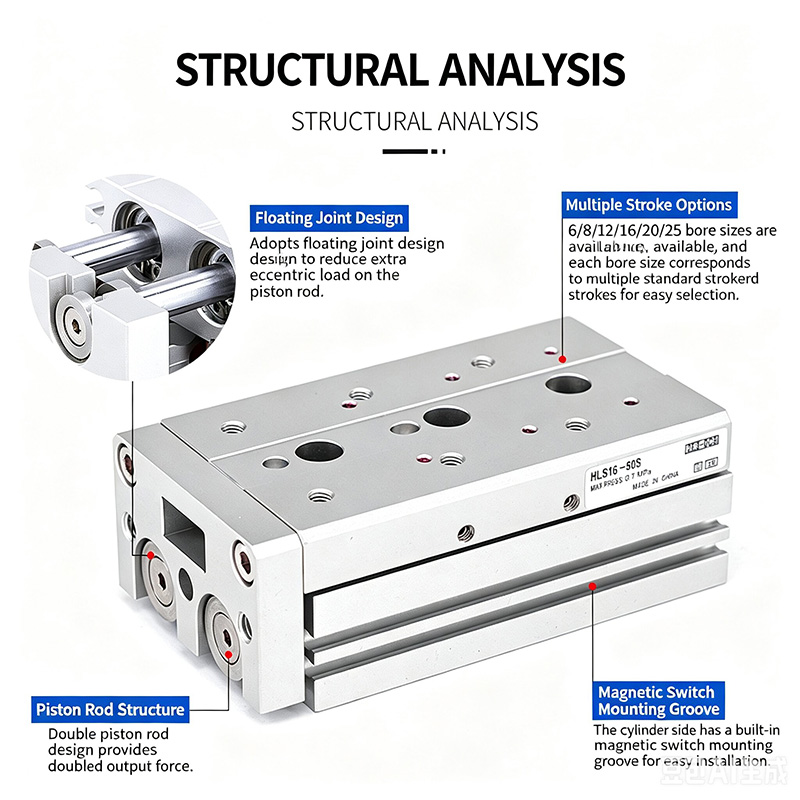

1. Çarpaz Rolikli Xətti Bələdçi (Roller Xətti Kontakt Dizaynı)
-- Xətt kontaktı daşıyıcı strukturu həddindən artıq sərtlik, əla düzlük və fırlanmaya qarşı dəqiqlik, güclü zərbə müqaviməti və ağır yük altında dayanıqlı əməliyyat təmin edir. Ultra aşağı sürtünmə, ultra hamar hərəkət və uzadılmış xidmət dövrü ilə inteqrasiya olunmuş tək hissəli bələdçi vaqon dizaynı.
2. Daxili üzən birləşmə
-- Piston çubuğu və sürüşmə platforması arasında elastik üzən əlaqə yanal qüvvə və eksantrik fırlanma anı əvəz edir, piston çubuğunun əyilməsinin və həddindən artıq yüklənmənin zədələnməsinin qarşısını alır.
3. İki Paralel Piston Çubuqları
-- İkiqat itələmə çıxışı, əla anti-burulma performansı, yüklənmiş vəziyyətdə yüksək yerləşdirmə dəqiqliyini saxlayır.
4. Çox İstiqamətli Universal Montaj
-- 3 istiqamətli quraşdırma üçün alt, ön və yan səthlərdə işlənmiş bərkidilmiş montaj delikləri; sürətli dəqiq yerləşdirmə üçün əsas üzərində əvvəlcədən işlənmiş dəqiq yerləşdirmə pin dəlikləri.
5. 3-Tərəfli Alət Montaj Səthləri
-- Slaydın yuxarı və ön üzündəki tıqqıltılı qurğu montaj delikləri, sürüşdürmənin üst müstəvisində pin dəliklərinin yerləşdirilməsi təkrarlanan jig yerləşdirmə dəqiqliyinə zəmanət verir.
6. Əvvəlcədən işlənmiş sensorun quraşdırılması yivləri
-- Maqnit açarların çevik quraşdırılması və mövqeyinin tənzimlənməsi üçün silindr tərəfində standart sürüşmə yuvaları.
7. Diversified Bufer & Limit Stop Options
-- Sabit hava tamponu, tənzimlənən hava tamponu (A/AS/AF), hidravlik amortizator tamponu (B/BF) və çoxsaylı xarici mexaniki limit dayandırıcı bloklar isteğe bağlı birləşmələrdir.

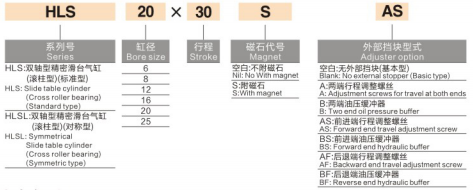

1. Nümunə Model: HLS20×30SAS
-- HLS = Standart yan silindrlər seriyası; HLSL = Simmetrik mərkəzli yüksək sərtlik seriyası
-- 20 = Silindr çuxurunun diametri (mm)
-- 30 = Nominal vuruş uzunluğu (mm)
-- S = Daxili daimi maqnit halqası (standart zavod konfiqurasiyası)
-- A = Hər iki ucunda tənzimlənən hava tamponu
AS = Yalnız irəli vuruş ucunda tənzimlənən hava tamponu
AF = Tənzimlənən hava tamponu yalnız geri dönmə sonunda
-- B = Hər iki ucunda hidravlik yağ tamponu
BF = Hidravlik yağ tamponu yalnız geri dönmə vuruşunun sonunda
| Delik (mm) |
Effektiv Sahə (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
Push:42 / Pull:57 |
8 / 11 |
17 / 23 |
25 / 34 |
29 / 40 |
|
8 |
Push:75 / Pull:101 |
15 / 20 |
30/40 |
45/61 |
53 / 71 |
|
12 |
Push:170 / Pull:226 |
34/45 |
68/90 |
102 / 136 |
119 / 158 |
|
16 |
Push: 302 / Pull: 402 |
60/80 |
121/161 |
181 / 241 |
211 / 281 |
|
20 |
Push: 491 / Pull: 628 |
98 / 126 |
196 / 251 |
295 / 377 |
344 / 440 |
|
25 |
Push: 767 / Pull: 982 |
153 / 196 |
307 / 393 |
460 / 589 |
537 / 687 |
1. Seçim Təklifləri
-- HLS Standart Modeli: Kompakt quraşdırma sahəsi, orta-kiçik yük, aşkar ekssentrik ofset yükü yoxdur
-- HLSL Simmetrik Model: Ağır yük, eksantrik yan yük, ultra yüksək sərtlik və ultra dəqiq yerləşdirmə tələbləri üçün prioritet seçim
2. Tipik Sənaye Tətbiqləri
-- Dəqiq montaj, avtomatik yerləşdirmə, pnevmatik sıxma və iş parçasını ötürmə stansiyaları
-- Yarımkeçirici və elektron avtomatlaşdırma istehsal xətləri
-- Yüksək dəqiqlikli sınaq yoxlama alətləri, tibbi avtomatlaşdırma avadanlığı, dəzgah qurğusu mexanizmləri
SOLH HLS/HLSL çarpaz diyircəkli ikişaftlı sürüşmə silindr ikili standart/simmetrik variantlara malik yüksək sərtlikli xətlə təmasda olan çarpaz diyircəkli bələdçini qəbul edir, isteğe bağlı hava/hidravlik bufer və anti-eksentrik üzən birləşmə dizaynı, yüksək dərəcəli ağır yükə malik ultra dəqiqlikli xətti ötürücü və yarımkeçirici yüklənmə üçün tibbi avadanlığa malikdir.
