Quraşdırma seriyası

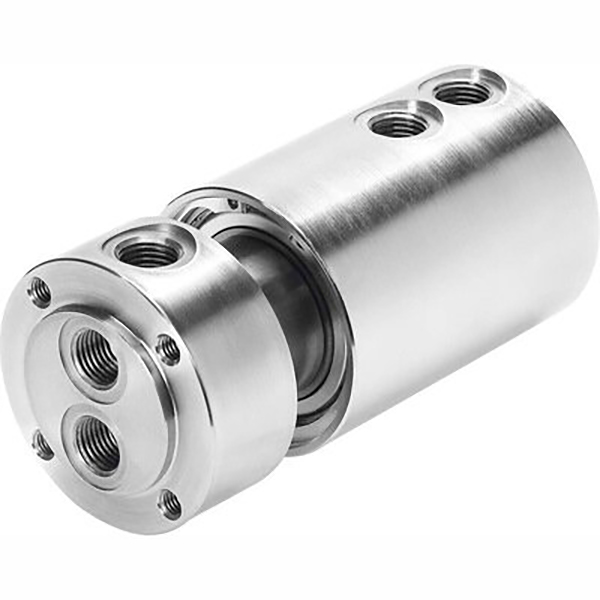

SOLIH GF seriyalı pnevmatik fırlanan birləşmə, avtomatlaşdırma üçün 360° fırlanan hava fırlanan birləşmə. Tək və çox keçidli versiyalar, vakuum/müsbət ikili istifadə 0,095-1,0MPa, maks. 300rpm, aşağı fırlanma anı dəqiqlikli rulman möhürü, alüminium ərintisi gövdəsi. Portlar M5-G1/2, tək toxunuşlu fitinqlərə uyğundur. Fırlanan masalar, indeksləşdirmə lövhələri, robot birləşmələri, fırlanan qurğular və çox dövrəli fırlanan pnevmatik idarəetmə üçün idealdır.

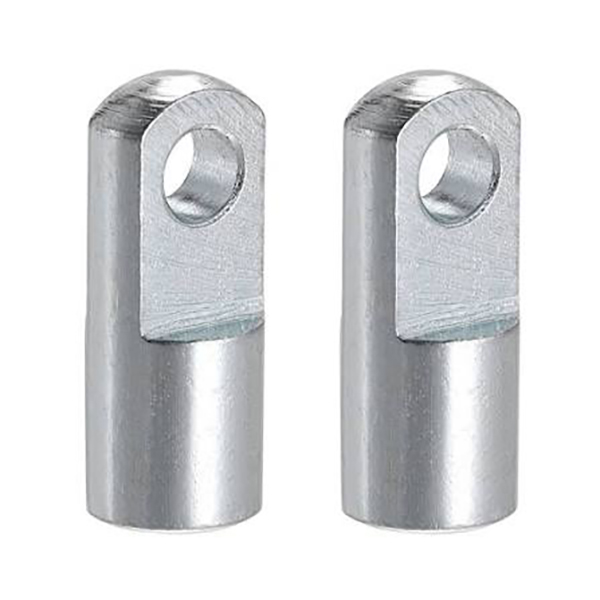

Pnevmatik silindr çubuqunun ucu üçün SOLH I tipli tək çatlaq birləşmə, ±5° yelləncək ilə aşağı qiymətli U çəngəlli menteşəli birləşdirici. Karbon polad / paslanmayan konstruksiya, dişi sap M10×1.25 M36×2.0 uyğun 32-200mm buruq silindrlər, pin dəliyi φ10-36mm. AirTAC/SMC/yerli adlandırma uyğun (F M10×1.25I, I 32, CA2 40 I). Təkan çəkmə yükləri, xətti bələdçilər və sürüşmə mexanizmləri üçün idealdır.

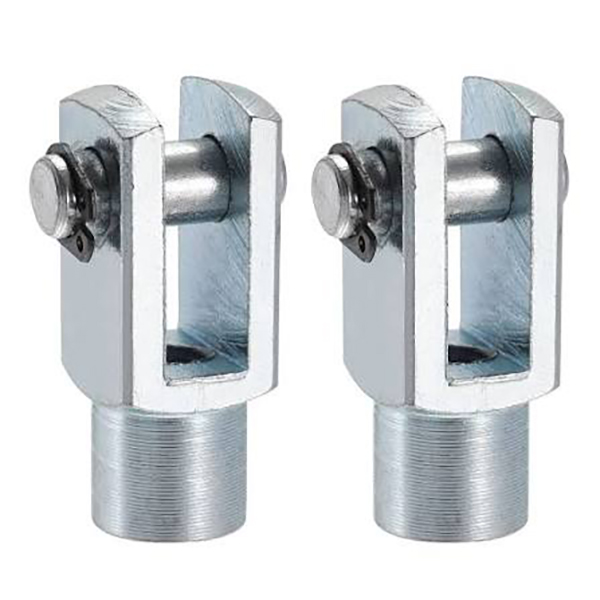

Pnevmatik silindr çubuqunun ucu üçün SOLH Y tipli ikiqat qulaq çəngəl birləşməsi, SMC/AirTAC hissələri ilə əvəz edilə bilən standart çəngəl birləşdiricisi. Daxili ip M10 × 1.25-M27 × 2 uyğun 32-125 mm buruq, pin çuxuru φ10-27mm, ±5 ° tək təyyarə yelləncək. Karbon polad qaralmış/sinklənmiş və ya paslanmayan polad. Təkan çəkmə və oynaq mexanizmlərində yüksək yük daşıyan tək qulaqlı yük qapaqları üçün idealdır.

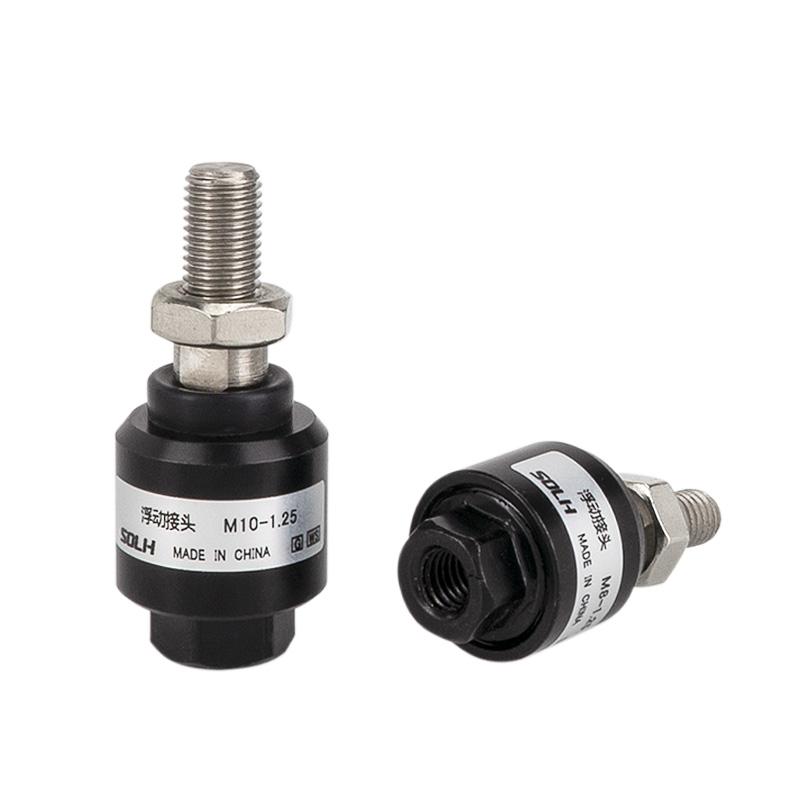

Pnevmatik silindr çubuqunun ucu üçün SOLH F tipli üzən birləşmə, çevik top başını kompensasiya edən birləşdirici. Eksenel/radial uyğunsuzluğu (ox ±1,5 mm, bucaq ±2°~±5°) udur, yan qüvvəni aradan qaldırır və silindr möhürlərini qoruyur. M6 × 1.0-M20 × 1.5 uyğun 16-100 mm dəliklər, anodlaşdırılmış alüminium və ya 304 paslanmayan. AirTAC F seriyası, SMC JAF/JAHF ilə əvəz edilə bilər. Pres montajı, montaj xətləri və uzun vuruşlu daşınma üçün idealdır.

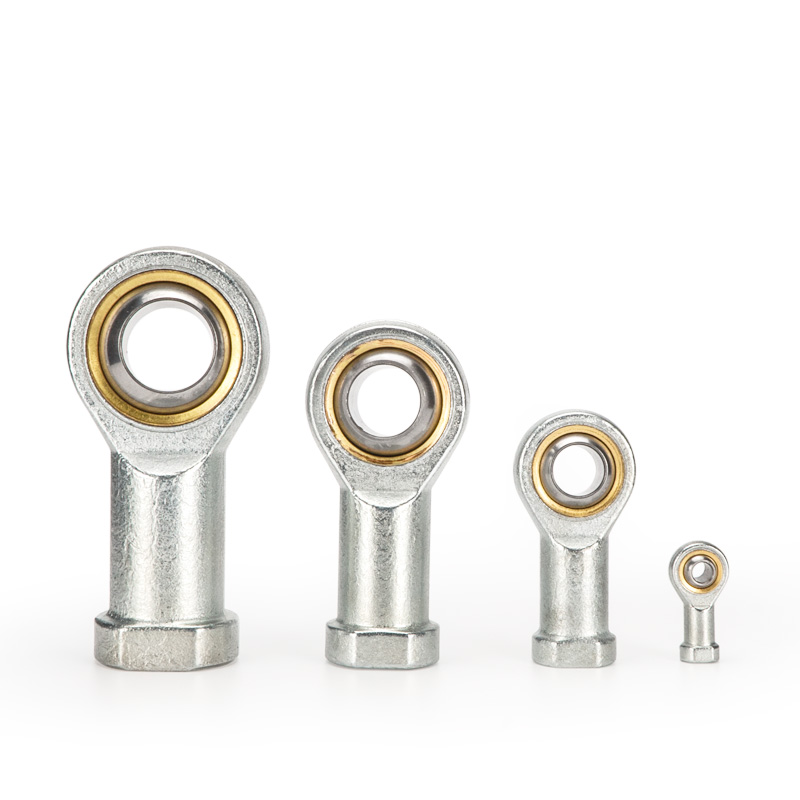

Pnevmatik silindr çubuq ucu üçün SOLH U tipli balıq gözü çubuq ucu, ±13°~±15° yelləncəklə 360° universal oynaqlı birləşmə. 2 mm-ə qədər koaksial sapmanı kompensasiya edir, yanal qüvvəni aradan qaldırır və silindr möhürlərini qoruyur. M6×1.0-M27×2 yivlər 16-125 mm-lik buruqlara uyğundur, daşıyıcı polad / özünü yağlayan mis / 304 paslanmayan seçimlər. AirTAC F-U və SMC PHS dəyişdirilə bilər. Yüksək sürətli, eksantrik və çoxbucaqlı yükləmə mexanizmləri üçün idealdır.

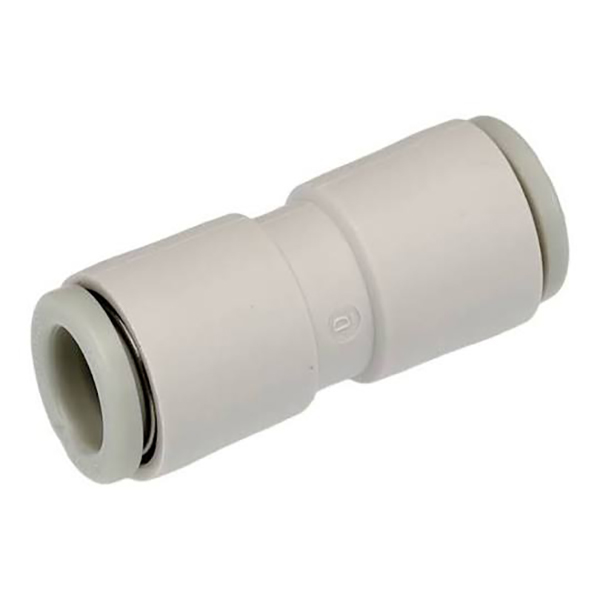

SOLH KQ2H fitinqdə bir toxunuşla düz təkan, SMC KQ2H üçün birbaşa əvəz. POM gövdəsi, nikel üzlüklü mis sap, NBR möhürü. 1.0MPa-a qədər sıxılmış hava və -95kPa-a qədər vakuum üçün işləyir. Φ2-Φ16 PU/PA borularını, metrik M və R konik sapları, bərabər diametrli və azaldıcı konfiqurasiyaları əhatə edir. Vakuum generatorları, mikro silindrlər və məhdud avtomatlaşdırma pnevmatik boru kəmərləri üçün idealdır.

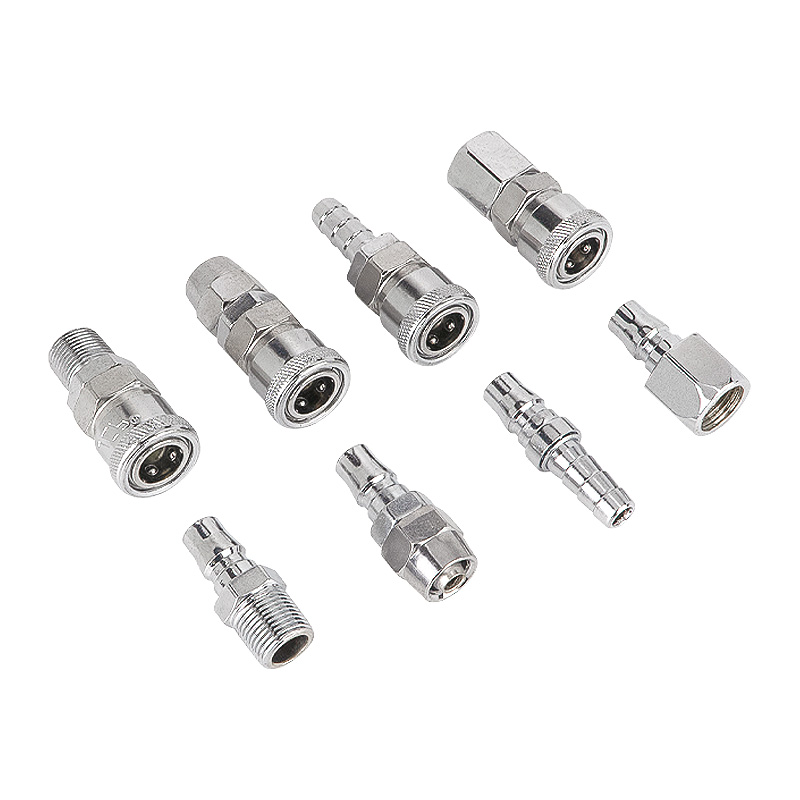

SOLH C tipli özünü kilidləyən pnevmatik sürətli birləşdirici, tək əllə işləmək üçün polad top öz-özünə kilid dizaynı. NBR sızdırmazlığı, iş təzyiqi 0-1.0MPa. Nikel örtüklü polad / plastik variantları. Φ4×6~Φ8×12 PU borusu və G1/4, G3/8, G1/2 yivləri üçün PP10~PP40, PF/PH/SP/SM seriyası. Çapraz brend SMC və AirTAC ilə dəyişdirilə bilər. Hava kompressorları, hava alətləri və vakuum generatoru pnevmatik xətləri üçün geniş istifadə olunur.
