HLH seriyalı yan dəmir yolu dəqiq xətti sürüşmə silindr

HLH Seriyası Yan Ray Dəqiq Xətti Sürüşən Silindr (Dövriyyə Topu Bələdçisi)

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

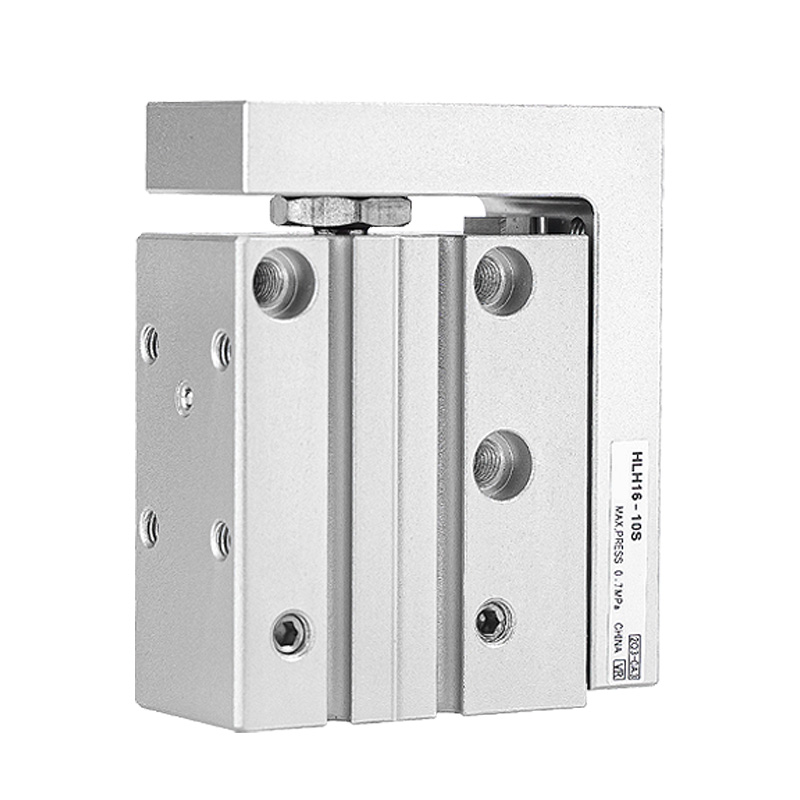

     SOLH HLH seriyası inteqrasiya olunmuş yan tərəfə quraşdırılmış L-şəkilli təkrar dövriyyəli top xətti bələdçi rels ilə təchiz edilmiş aşağı profilli xətti sürüşmə silindridir. Quraşdırma sahəsinə qənaət etmək üçün ultra nazik incə korpus dizaynı ilə o, xüsusi olaraq dəqiq montaj, yüngül yüklü yerləşdirmə və məhdud montaj boşluğuna malik avtomatlaşdırma avadanlığı üçün hazırlanmışdır.

Seriyaya baxış

     -- Seriyanın kodu: HLH (tək yan rels dizaynı, simmetrik əkiz rels variantı yoxdur)

     -- Bələdçi Sistem: Yandan quraşdırılmış dövriyyəli top xətti bələdçi (L tipli inteqrasiya olunmuş rels)

     -- Əməliyyat növü: İkiqat fəaliyyət göstərən pistonlu silindr

     -- Tətbiq edilə bilən Orta: Təmiz sıxılmış hava (süzgəc dəqiqliyi ≥40μm)

     -- Əsas Rəqabət Üstünlükləri: Ultra nazik profil, 4 istiqamətli montaj delikləri, 3 istiqamətli hava limanının düzülüşü, yerdən mükəmməl istifadə

Əsas Texniki Spesifikasiya Cədvəli

Struktur və Performans Üstünlükləri

  1. İnteqrasiya edilmiş yan L tipli sirkulyasiya edən top bələdçi dəmir yolu

     Tək parça rels və sürüşmə vaqon quruluşu üstün düzlük və fırlanmaya qarşı dəqiqlik təmin edir; ultra dar nazik gövdə ümumi quraşdırma enini xeyli azaldır.

  2. Universal 4-yollu montaj sxemi

     Əsas gövdənin alt, yan, ön və arxa uç üzlərində işlənmiş tıqqıltılı deliklərin quraşdırılması; mürəkkəb kompakt avadanlığın düzülüşünə uyğunlaşmaq üçün dörd istiqamətdən çevik bərkitmə.

  3. Çevik 3 Yollu Hava Limanı Konfiqurasiyası

     Hava giriş/çıxış portları arxa tərəfdə, yan tərəfdə və ön tərəfdə mövcuddur; səliqəli və səliqəli dövrə marşrutu üçün yüksək sərbəst boru kəmərlərinin təşkili.

  4. İkili Armatur Montaj Səthləri

     Sürüşmə vaqonunun həm üst səthində, həm də ön tərəfində alətlərin quraşdırılması üçün tıqqıltılı deşiklər; Dəqiq jig yerləşdirməni təmin etmək üçün üst müstəvidə pin dəliklərinin yerləşdirilməsi.

  5. Əvvəlcədən işlənmiş sensor yivləri

     Maqnit qamış açarlarının asan quraşdırılması və tənzimlənən yerləşdirilməsi üçün silindr gövdəsinin hər iki tərəfində standart sürüşmə yuvaları.

  6. Daxili üzən birləşmə

     Piston çubuğu və sürüşmə vaqonu arasında üzən əlaqə yanal yan yük gərginliyini aradan qaldırır və daxili piston qurğusunu əyilmə zədələrindən qoruyur.

Model Kodu Adlandırma Qaydası

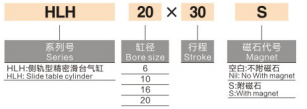

   1. Misal: HLH16×30S

     -- HLH: Yan relsin nazik sürüşmə silindrinin seriya kodu

     -- 16: Silindr çuxurunun diametri (mm)

     -- 30: Nominal vuruş uzunluğu (mm)

     -- S: Daxili daimi maqnit halqası (standart zavod konfiqurasiyası)

Nəzəri Çıxış Gücü Cədvəli (Vahid: N)

Model Seçimi Təlimatları və Tipik Tətbiqlər

  1. Seçim Əsas Nöqtələri

     -- Məkan məhdudiyyətinin prioriteti: Quraşdırma boşluğu son dərəcə məhdud olduqda, ultra nazik dar sürüşmə ötürücüsü tələb olunduqda HLH seçin.

     -- Yük xarakteristikası: Aşkar ekssentrik yan yük, yüksək təkrar yerləşdirmə dəqiqliyi tələbi olmadan yüngül yüklü qarşılıqlı hərəkət üçün uyğundur.

     -- HLQ seriyası ilə müqayisə: HLH tiner və yer qənaət edən; Daha yüksək möhkəmliyə və daha böyük yükləmə qabiliyyətinə malik HLQ ikiqat rels.

  2. Tipik Sənaye Tətbiqi Ssenariləri

     -- 3C elektronika və yarımkeçiricilər istehsalı üçün dəqiq montaj avadanlığı

     -- Mini avtomatlaşdırılmış sınaq qurğuları və yoxlama stansiyaları

     -- Yüngül dəqiqliklə sıxma, itələmə və yerləşdirmə mexanizmləri

     -- Dar yığcam maşınların içərisində quraşdırılmış pistonlu yüngül yüklü hərəkət qurğuları

Bir cümlənin xülasəsi

     SOLH HLH ultra nazik yan L relsli xətti sürüşmə silindr təkrar dövriyyəli top bələdçisini qəbul edir, standart olaraq quraşdırılmış maqnit halqa ilə 4 tərəfli montaj və 3 yollu hava limanı planını dəstəkləyir, dar məkan 3C və yarımkeçirici avtomatlaşdırma avadanlığı üçün ideal yüngül yüklü dəqiq yerləşdirmə pnevmatik ötürücü.
