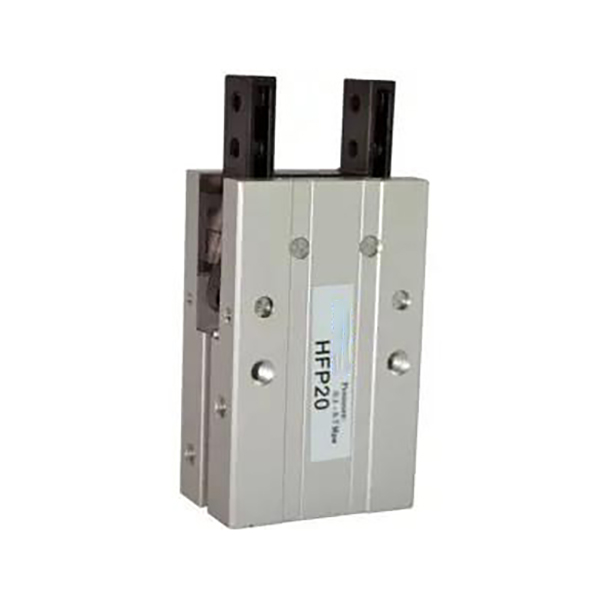

HFP Series Mexaniki Paralel Üslub

HFP Series Lever-Tip Ekonomik Paralel Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH HFP seriyası 2 çənəli paralel açılma və bağlanma üçün mexaniki qol ötürməsini qəbul edir. Əsas güclü tərəflər: rəqabətli qiymətə malik sadə qolu mexanizmi, sabit sıxma performansı, üç tərəfli universal montaj, zavodda əvvəlcədən quraşdırılmış maqnit və aşınmaya davamlı uzun xidmət müddəti. Bu, yüngül yüklü yüksək tezlikli yükləmə/boşaltma və xərclərə həssas avtomatlaşdırılmış stansiyalar üçün əsas iqtisadi paralel tutucu həlldir.

Əsas Struktur və Əməliyyat Xüsusiyyətləri

     -- İş prinsipi: Porşen paralel hərəkət üçün iki çənəni sürmək üçün qolu dəstəsini itələyir. Təmiz mexaniki qolu ötürücü, daha az komponent, aşağı təmir xərcləri.

     -- Qüvvət Xarakteristikası: Piston uzandıqda çənələr sıxılır və geri çəkildikdə sərbəst buraxılır. İş parçasını daha təhlükəsiz tutmaq üçün sıxma qüvvəsi açma qüvvəsindən 20% ~ 30% yüksəkdir.

     -- Sabitlik və Dəqiqlik: Çənələr və əsas gövdə arasında geniş təmas səthi sarsıntıları azaldır və sıxma dəqiqliyini artırır. Metal ayırıcı plitələr aşınmanı azaltmaq və xidmət müddətini uzatmaq üçün sürtünmə səthlərini təcrid edir.

     -- Çevik Montaj: Üç montaj üzü (yan / alt / arxa). İnteqrasiya edilmiş sensor yivləri əlavə mötərizələr olmadan birbaşa maqnit açarının quraşdırılmasını dəstəkləyir.

     -- Material və Davamlılıq: Sərt anodlaşdırılmış alüminium korpus, aşınmaya davamlı qol hissələri və paslanmayan polad çənələr. Mexanik dövriyyə müddəti ≥5 milyon dəfə, davamlı yüksək tezlikli avtomatlaşdırma əməliyyatı üçün uyğundur.

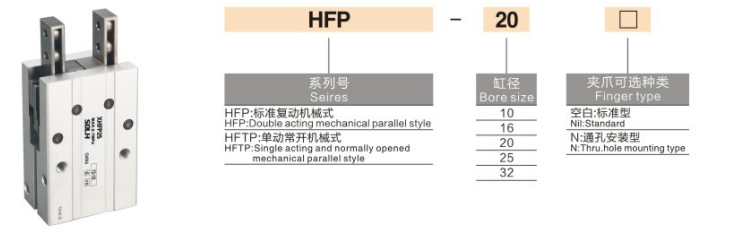

Model Kodlaşdırma Qaydasını tamamlayın

  1. Model Nümunəsi:HFP20+2CS1-G

 2. Standart Sifariş İstinad Nümunələri

     -- HFP16: Buruq 16, açarsız ikiqat fəaliyyət göstərən əsas model

     -- HFP25N:Buruq 25, deşikdən montaj versiyası

     -- HFP32+2CS1-G: Bore 32, iki CS1-G maqnit açarı ilə təchiz olunub

Universal Əsas Texniki Spesifikasiyalar (ikiqat təsirli @0,5MPa)

Əsas Rəqabət Üstünlükləri

   1. Əla xərc-performans qolu strukturu

     -- Sadə mexaniki ötürmə hissələrin sayını azaldır. Qiymət yalnız bələdçi rels tipli modellərin 1/2 ~ 2/3 hissəsinə çatarkən yüksək səviyyəli paralel tutuculara yaxın performans.

   2. Daha yüksək sıxma qüvvəsi təhlükəsizliyi artırır

     -- Uzatma zamanı sıxma qüvvəsi sərbəst buraxılma qüvvəsindən 20%~30% böyükdür, yüngül yük şəraitində iş parçasının sürüşməsi riskini azaldır.

   3.Üç istiqamətli universal montaj

     -- Yan, alt və arxa üzdə mövcud montaj delikləri, yerində asan işə salmaq üçün üfüqi, şaquli və yan montajı dəstəkləyir.

   4. Daxili maqnit, sensorun quraşdırılmasına hazırdır

     -- Standart olaraq inteqrasiya olunmuş daimi maqnit. CS1-G açarları üçün korpusa ayrılmış sürüşmə yivləri; əlavə montaj mötərizələrinə ehtiyac yoxdur.

   5. Yüksək dövrəli əməliyyat üçün aşınmaya davamlı dizayn

     -- Metal sürtünmə əleyhinə separatorlar komponentlərin aşınmasını azaldır, davamlı avtomatlaşdırılmış istehsal xətləri üçün uzun xidmət müddəti təmin edir.

Montaj Formaları və Tipik Sənaye Tətbiqləri

   1. Montaj Seçimləri

     -- Yan montaj: montaj xəttinin yüklənməsi/boşaldılması üçün üfüqi sıxma

     -- Aşağı montaj: Enjeksiyon qəlibləri üçün şaquli qaldırma və dəzgahı götür və yerləşdir

     -- Arxa montaj: Məhdud dar stansiyalar üçün yan tutma

   3. Tipik Tətbiq Ssenariləri

     -- 3C və Elektronika: Tutma miniatür plastik komponentlər, aparat hissələri və batareya korpusları

     -- Avtomobil Komponentləri: Kiçik ştamplama hissələrinin, rezin elementlərin və daxili bəzəklərin köçürülməsi

     -- Qablaşdırma və Logistika: Kiçik kartonların, plastik torbaların və miniatür altlıqların seçilməsi

     -- Ümumi Avtomatlaşdırma: Stansiya yerləşdirmə sıxma və yüksək tezlikli pistonlu idarəetmə

Seçim müqayisəsi: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

3 Addımlı Sürətli Seçim Bələdçisi

   1. İş parçasının kütləsi əsasında buruq seçimi

     -- 10 ≤1kq；16 =1~2kq；20 =2~3kq；25 =3~5kq；32 =5~8kq. Ehtiyat ≥30% təhlükəsizlik marjası.

   2. Vuruşun yoxlanılması

     -- Mexanik müdaxilənin qarşısını almaq üçün çənənin hərəkəti ≥ iş parçasının xarici ölçüsü və minimum 2 mm boşluq olmasını təmin edin.

   3. Konfiqurasiya uyğunluğu

     -- Avtomatik siqnal kilidi: Açıq və qapalı vəziyyəti aşkar etmək üçün iki CS1-G maqnit açarı ilə təchiz edin.

     -- Məhdud avadanlıq yerləşdirilməsi: HFP üç tərəfli montaj çevik quraşdırma həlləri təmin edir.

Bir cümlənin xülasəsi

     SOLH HFP qənaətcil qolu tipli paralel pnevmatik tutucu yüksək sıxma gücünə malik mexaniki qolu ötürücü, üçtərəfli universal montaj və quraşdırılmış maqnit halqası, yüksək tezlikli 3C, qablaşdırma və ümumi qiymətə həssas avtomatlaşdırılmış idarəetmə stansiyaları üçün ideal ucuz qiymətli yüngül və orta yük tutma həllinə malikdir.
