HFY seriyalı Y-tipli dönmə döngə pnevmatik tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH HFY seriyası, SMC MHC2-yə birbaşa alternativ olan tək porşen və dönmə qolu mexanizmi ilə idarə olunan yığcam Y-formalı yelləncək tutucudur. Əsas xüsusiyyətlər: güclü sıxma qüvvəsi üçün qolu fırlanma momentinin gücləndirilməsi, böyük yelləncək açılma bucağı, sıx quraşdırma sahəsi üçün incə gövdə. Elektronika, aparat, plastik hissə və yüngül yığılma stansiyalarında geniş istifadə olunan yuvarlaq, əyri və nizamsız kiçik komponentlər üçün idealdır.

Əsas struktur və iş prinsipi

   1. Transmissiya: Tək porşen xətti hərəkəti Y tipli yelləncək hərəkətinə çevirmək üçün dönmə qolunun birləşməsini itələyir. Lever strukturu güclü sıxışdırma üçün çıxış torkunu gücləndirir.

   2. Əməliyyat rejimləri

     -- HFY: İkiqat təsirli (standart) – açmaq və bağlamaq üçün iki istiqamətli hava nəzarəti

     -- HFTY: Tək fəaliyyətli Normal Açıq – hava təchizatı sıxacları; təzyiq itkisindən sonra yay avtomatik olaraq açılır

   3. Yelləncək bucağı: Maksimum açıq +30°, həddindən artıq yaxınlaşma -10°, ümumi effektiv yellənmə təqribən. 40°, hissələri seçmək üçün kifayət qədər açılış boşluğu təmin edir.

   4. Konstruksiya: Sərt anodlaşdırılmış alüminium gövdə, yüksək möhkəm çənələr, quraşdırılmış maqnit halqa. Üç montaj səthi (alt / yan / arxa). Müstəqil sürətə nəzarət üçün inteqrasiya edilmiş tənzimlənən tənzimləyici klapanlar.

   5. Mövqe Dəqiqliyi: Yerləşdirmə dəqiqliyini təkrarlayın ±0,02 mm, yüngül iş rejimində dəqiq seçmə üçün sabitdir.

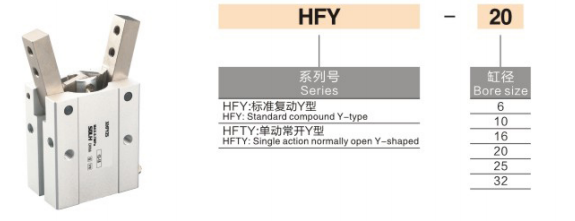

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: HFY20-M9BW

  2. Standart Sifariş Arayışı

     HFY25-M9BW Bore 25, ikiqat təsirli, M9BW maqnit açarı (1m ​​kabel) ilə təchiz edilmişdir.

Universal Əsas Texniki Spesifikasiyalar

Yelləncək bucağı və sıxma fırlanma anı cədvəli (@0.5MPa, Standart Çənələr)

⚠️ Vacib Qeyd: Çənə uzatma uzunluğu artdıqca sıxma anı azalır. Yükün hesablanması zamanı təhlükəsizlik əmsalı ≥1,5 qorunmalıdır.

Tercih Edilən Tətbiq Ssenariləri

   ✅ HFY-yə üstünlük verin, əgər:

     -- İş parçaları dəyirmi, qövsvari və ya nizamsız miniatür komponentlərdir (elektron terminallar, kiçik plastik korpuslar)

     -- Məhdud quraşdırma zərfində nisbətən böyük açılış bucağı (~40°) tələb olunur

     -- Hündürlüyü/eni məhdudlaşdırılmış avadanlıq sxemi; Y yelləncək quruluşu paralel tutuculardan daha çox yerə qənaət edir

     -- Yüngül yük ≤5 kq, yüksək tezlikli velosiped, tələb olunan sərfəli aktuator

     -- Kompakt fərdi alətlər üçün çevik üç səthli montaj lazımdır

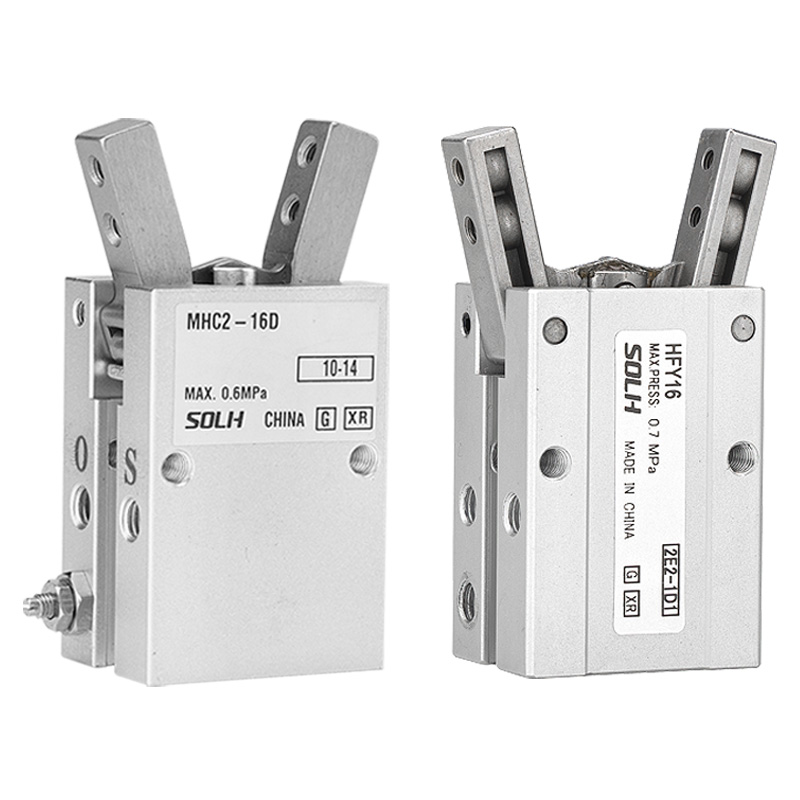

Seçim müqayisəsi: HFY VS SMC MHC2

Əsas Seçim Təlimatları

   1. İş parçasının kütləsi və çənə uzadılması əsasında buruq seçimi

     -- Yüngül yük ≤1kg → ø6/10; Orta yük 1~5kg → ø16~32

   2. İş rejiminin seçilməsi

     -- Ümumi davamlı istehsal → HFY ikiqat təsirli

     -- Elektrik kəsildikdən sonra avtomatik açılış lazımdır → HFTY tək fəaliyyət NO

   3. Montaj sxemi

     -- Standart alt montaja üstünlük verilir; dar eni üçün yan montaj; montaj xətti ötürmə stansiyaları üçün arxa montaj

   4. Sürətin tənzimlənməsi

     -- Dönmə sürətini idarə etmək və iş parçasına təsir etməmək üçün daxili tənzimlənən tənzimləyici klapanlardan istifadə edin

   5. Mövqe rəyi

     -- Tam açıq və qapalı vəziyyəti aşkar etmək üçün ikili yivlərə CMSH / DS1-G maqnit açarlarını quraşdırın

Bir cümlənin xülasəsi

     SOLH HFY Y tipli dönmə yelləncək pnevmatik tutucusu tək porşenli qolu fırlanma anı gücləndirmə strukturunu qəbul edir, ikiqat fəaliyyət göstərən HFY və tək təsirli HFTY-də mövcuddur, quraşdırılmış tənzimləyici klapan və maqnit açar yuvası ilə üç səthli montaj, dəyirmi və yüksək tezlikli işıqsızlıq üçün MHC2-yə sərfəli alternativ, kiçik hissəli və yüksək yüklənməli sərtlik3 və plastik avtomatlaşdırma avadanlığı.
