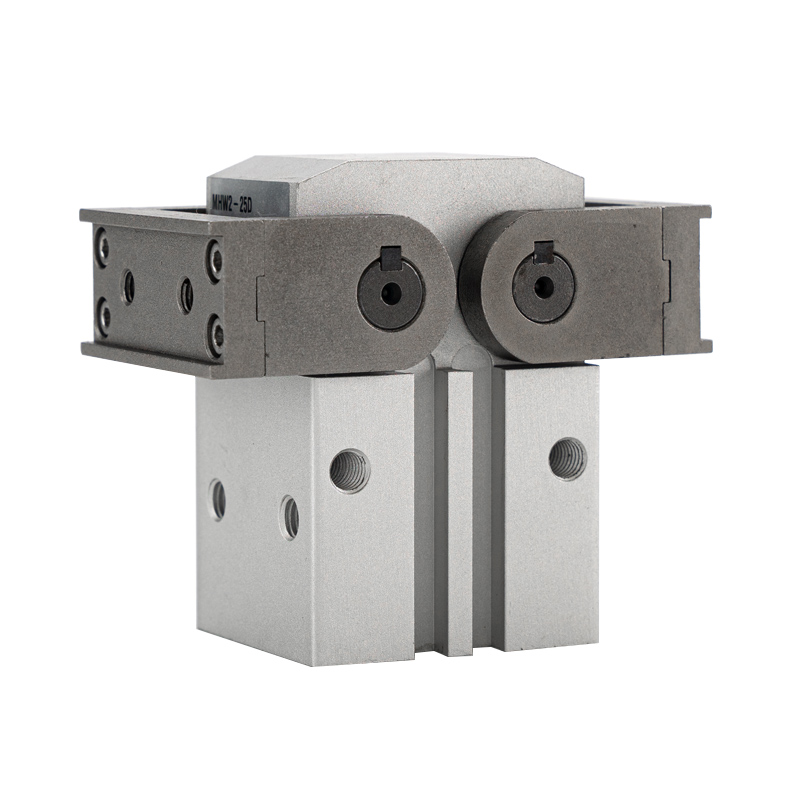

MHW2 Series 180° Rack & Pinion Swing Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MHW2 seriyası ümumi 180° açılma bucağı ilə dayaq və pinyonla idarə olunan 2 çənəli yelləncək tutucudur. Əsas güclü tərəflər: dəqiq ötürücülərin sinxron hərəkəti, ultra geniş 180° fırlanma bucağı, yerə qənaət edən kontur, dörd tərəfli sensor montaj yuvaları və toz keçirməyən davamlı konstruksiya. İş parçasını çevirmək, yükləmə/boşaltma, böyük ölçülü hissə tutma və məhdud məkan stansiyaları üçün geniş istifadə olunur və böyük bucaqlı yelləncək tutucu tətbiqləri üçün əsas seçimə çevrilir.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- İş prinsipi: Silindr sinxron fırlanma üçün dayaq dişlisini sürücüyə itələyir; iki çənə simmetrik olaraq yellənir. Ötürücü şəbəkələr mükəmməl sinxronizasiyanı, ofset sapması olmadan vahid sıxma qüvvəsini təmin edir.

     -- Yelləncək Xarakterikliyi: Hər çənə 90°-ə qədər fırlanır, cəmi ikitərəfli açılış 180°. Tamamilə açılmış çənələr silindr gövdəsinə perpendikulyar şəkildə dayanır, minimum proyeksiya sahəsini tutur, mexaniki qaçınma tələb edən materialla işləmək üçün idealdır.

     -- Bədən quruluşu: Daxili maqnit halqası olan kvadrat sərt anodlaşdırılmış alüminium korpus. Dörd tərəfli (yuxarı/aşağı/sol/sağ) sensor yivləri M9B / A93 maqnit açarlarının birbaşa quraşdırılmasını, məhdudiyyətsiz sensor tənzimləməsini dəstəkləyir.

     -- Material və Mühafizə: Sərt oksidləşmə silindri, yüksək möhkəm ərintili polad çənələr və toz keçirməyən sızdırmazlıq quruluşu. Dar boşluq yad cisimlərin daxil olmasının qarşısını alır, tozlu atelye şəraitində sabit performans və uzadılmış xidmət müddəti.

     -- İş rejimi: İkiqat təsirli (D). İki istiqamətli silindrli itələmə çənənin açılmasını və bağlanmasını həyata keçirmək üçün irəli/geri dişli fırlanmasını təmin edir.

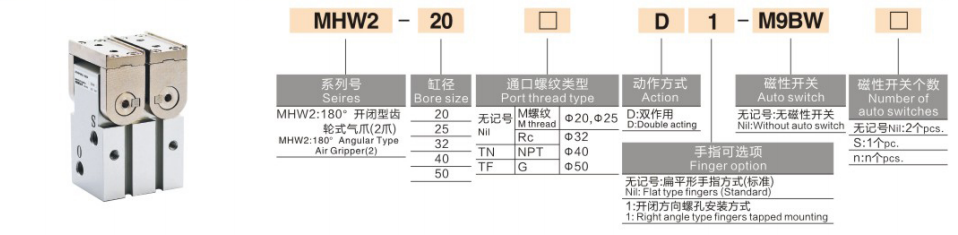

Model Kodlaşdırma Qaydasını tamamlayın

 1. Model Nümunəsi: MHW2-32D-M9BW

  2. Standart Sifariş İstinad Nümunələri

     -- MHW2-25D: Buruq 25, maqnit açarı olmayan ikiqat fəaliyyət göstərən əsas model

     -- MHW2-40D-M9B: Buruq 40, M9B maqnit açarı ilə təchiz olunmuş ikiqat fəaliyyət

Universal Əsas Texniki Spesifikasiyalar (0.5MPa Təchizat Təzyiqi)

Əsas Rəqabət Üstünlükləri

  1. 180° ultra geniş yelləncək bucağı və yerdən mükəmməl istifadə

     -- Çənələr tam açıldıqda gövdəyə şaquli dayanır, yalnız silindrin proqnozlaşdırılan yerini tutur, dar stansiyalar və iş parçasından qaçınma və sürüşmə hərəkəti tələb edən proses üçün uyğundur.

  2. Yüksək dəqiqlikli dişli sinxron ötürmə

     -- Raf və dişli torlu ötürücü, sinxron xəta ≤0.1°, balanslaşdırılmış simmetrik sıxma, birtərəfli qüvvənin yaratdığı iş parçasının sürüşməsinin qarşısını effektiv şəkildə alır.

  3. 360° çevik sensor quruluşu

     -- Maqnit açarları hərtərəfli mövqe monitorinqinə nail olmaq, istənilən montaj oriyentasiyası üçün rahat quraşdırma və işə salmaq üçün dörd bədən səthinə quraşdırıla bilər.

  4. Sərt mühit üçün toz keçirməyən struktur

     -- Optimallaşdırılmış sızdırmazlıq və kiçik daxili boşluq blokunun toz girişi; mexaniki xidmət müddəti ≥5 milyon dövr, uzunmüddətli yüksək dövrəli avtomatlaşdırılmış istehsal xətləri üçün sabitdir.

 Montaj Formaları və Tipik Sənaye Tətbiqləri

  1. Montaj Seçimləri

     -- Eksenel üfüqi montaj: montaj xəttinin yüklənməsi və boşaldılması üçün üfüqi sıxma

     -- Uzununa şaquli montaj: İş parçasını çevirmə stansiyaları üçün şaquli qaldırma

     -- Yan tərəfdən montaj: Dar məhdud avadanlıq sahəsi üçün yan sıxma

  2. Tipik Tətbiq Ssenariləri

     -- Elektronika və Məişət Avadanlıqları: Korpusları, panelləri və böyük ölçülü komponentləri tutmaq və çevirmək

     -- Avtomobil hissələri: lampa korpuslarının, daxili bəzəklərin və kiçik tökmələrin daşınması

     -- Logistika və Qablaşdırma: Qutuların, altlıqların və lüləli materialların idarə edilməsi

     -- Maşın və enjeksiyon qəliblərinin avtomatlaşdırılması: dəzgahlardan və qəlibləmə maşınlarından böyük iş parçalarının seçilməsi

Seçim Müqayisəsi: MHW2 Ötürücü Yelləncək VS MHY2 Qapaqlı Yelləncəm VS MHT2 Dəyişdirici Tutucu

3 Addımlı Sürətli Seçim Bələdçisi

  1. İş parçasının kütləsi əsasında buruq seçimi

     -- 20 ≤ 3kq；25 = 3~5kq；32 = 5~10kq；40 = 10~15kq；50 = 15~20kq. Ehtiyat ≥30% yük təhlükəsizlik marjası.

  2. Dönmə bucağının yoxlanılması

     -- Standart tək çənə yelləncək bucağı 90°, ümumi açılış 180°. İş parçasının ölçüsünü və səyahətdən qaçınmaq üçün kifayət qədər boşluğu təsdiqləyin.

  3. Konfiqurasiya uyğunluğu

     -- Mövqe siqnalı ilə bağlı rəy: Quraşdırma oriyentasiyasından asılı olmayaraq çevik yerləşdirmə üçün M9B seriyalı maqnit açarları ilə dörd tərəfli montaj yuvalarından istifadə edin.

     -- Tozlu atelye mühiti: Üstün toz keçirməyən sızdırmazlıq quruluşuna görə MHW2-yə üstünlük verin.

Bir cümlənin xülasəsi

     SOLH MHW2 dayaq və pinion 180° yelləncək pnevmatik tutucu dörd tərəfli maqnit açarı quraşdırılması və toz keçirməyən sızdırmazlığı ilə dişli sinxron ötürməni qəbul edir, orta yüklü iş parçasının sürüşməsini və materialın idarə olunmasını dəstəkləyir; qablaşdırma, avtomobil və ümumi avtomatlaşdırma kosmos stansiyaları üçün ideal yer qənaət edən yelləncək tutucu.
