HRQ Series Rack & Pinion Fırlanan Ötürücü

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

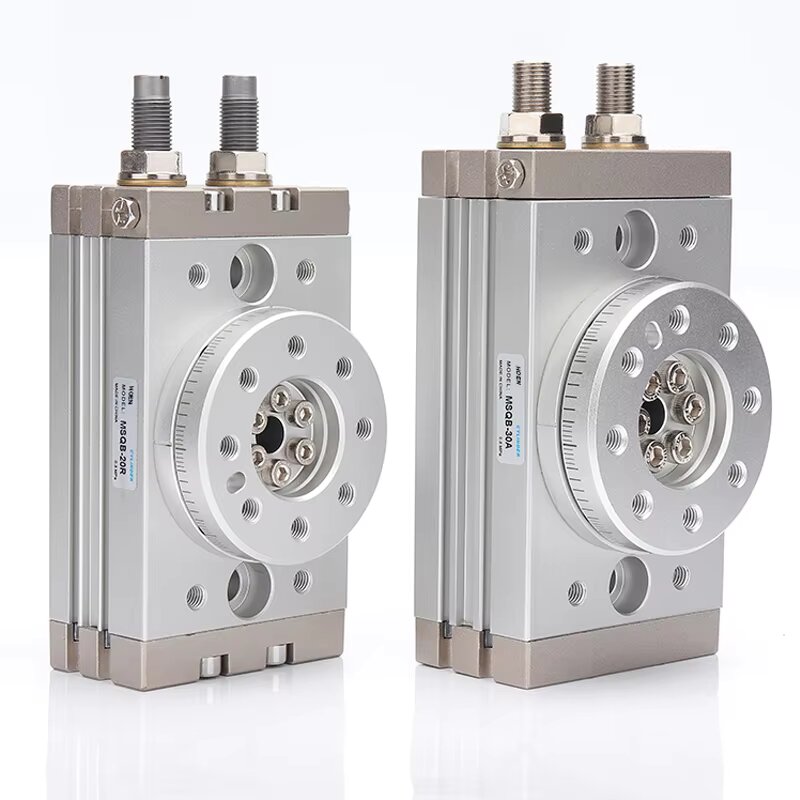

     SOLH HRQ fırlanan silindr, ultra hamar fırlanma, ikiqat çıxış itələmə və yüksək təkrar yerləşdirmə dəqiqliyinə malik simmetrik ikili porşenli dayaq və dişli ötürücü strukturu qəbul edir. Dönmə bucağı 0~190°-də davamlı olaraq tənzimlənir, bütün avtomatlaşdırılmış istehsal avadanlıqlarında fırlanan indeksləşdirmə, iş parçasının sıxılması, sürüşmə və çeşidləmə stansiyaları üçün geniş şəkildə istifadə olunur.

Seriya Tez Seçim Cədvəli

Universal Əsas Texniki Spesifikasiya Cədvəli

Çıxış Torku və İcazə Verilən Yük Məlumatı

  1. Nəzəri Çıxış Torku (0,5MPa Təchizat Havası, Vahid: N·m)

  2. Maksimum İcazə Verilən Yük İstinad Cədvəli

Yükləmə Təhlükəsizliyi Seçimi İpucu

     -- Faktiki iş yükü deformasiya və erkən nasazlığın qarşısını almaq üçün aşağıdakı təhlükəsizlik düsturuna cavab verməlidir:

     -- Faktiki Eksenel Yük / Maks Eksenel Yük + Faktiki Radial Yük / Maks Radial Yük + Faktiki Bükülmə Momenti / Maks. Bükülmə Momenti ≤ 15.

Struktur Dizayn Üstünlükləri

  1. Simmetrik Rack & Pinion Drive

     -- Balanslaşdırılmış ikili porşen tək qanadlı fırlanan silindrlərlə müqayisədə ikiqat çıxış fırlanma anı, sarsıntısız sabit fırlanma, əla yerləşdirmə dəqiqliyi və üstün ağır yük daşıma qabiliyyəti təmin edir.

  2. Çox istiqamətli montaj bazası

     -- HRQ10~HRQ200: hər iki tərəfə paylanmış bərkidilmiş montaj delikləri;

     -- Micro HRQ2/3/7: alt müstəvidə montaj delikləri; kompakt avadanlıq çərçivələri üçün çevik plan.

  3. Mərkəzi çuxurdan keçən çuxur

     -- Fırlanan masanın səthindəki içi boş dizayn hava borularının, sensor kabellərin mərkəzdən keçməsinə, xarici xətt müdaxiləsi olmadan səliqəli daxili boru kəmərlərinin düzülməsinə imkan verir.

  4. İki Könüllü Bufer Həlli

     -- Mexanik limit vida tamponu: Aşağı qiymət, yüngül yük və aşağı sürətli fasilələrlə işləmə üçün uyğundur

     -- Hidravlik amortizator (-A şəkilçisi): Enerji udma qabiliyyəti vida tamponundan 3~5 dəfə yüksəkdir, yüksək sürətli ağır yük dayanmasında təsir vibrasiyasını effektiv şəkildə boğur, dəqiq yerləşdirmənin təkrarlanmasını təmin edir.

  5. Universal Maqnit Keçid Uyğunluğu

     -- Silindr gövdəsinin hər iki tərəfində standart əvvəlcədən emal edilmiş sensor yivləri, PLC idarəetmə sisteminə fırlanan yerdə siqnal rəyi üçün D-M9BV, D-A93 və digər ümumi maqnit qamış açarları ilə uyğun gəlir.

Model Adlandırma Qaydasını tamamlayın

  1. Əsas Model Nümunəsi: HRQ30-A

     -- HRQ: fırlanan dayaq və pinion silindr seriyası kodu

     -- 30: Çərçivə ölçüsü kodu, sabit tork və yük parametrlərinə uyğundur

     -- -A: Quraşdırılmış hidravlik amortizator üçün şəkilçi; heç bir şəkilçi = mexaniki limit vida tamponu

  2. Genişləndirilmiş Suffiksin Tərifi

     -- -S: Korroziyaya qarşı rütubətli mühit üçün paslanmayan polad son qapaq

     -- İp seçimləri: PT konik sap, G paralel ip, NPT Amerika standart sapı

Addım-addım Seçim Bələdçisi və Tipik Tətbiqlər

  1. Seçim Prioritet Qaydaları

     -- Yüksək sürət, ağır iş parçası yükü, yüksək dəqiqlikli dayanma yerləşdirmə → HRQ□-A hidravlik tampon modeli

     -- Yüngül yük, aşağı dövr sürəti, ciddi xərclərə nəzarət → Standart HRQ vida tampon versiyası

     -- Rütubətli / bir qədər korroziyalı atelye mühiti → HRQ□-A(S) paslanmayan poladdan hazırlanmış son qapaq variantı

     -- Yükün uyğunluğu prioriteti: Üç əsas göstəricini eyni vaxtda yoxlayın – çıxış anı, əyilmə anı, radial və eksenel icazə verilən yük

  2. Tipik Sənaye Tətbiqi Ssenariləri

     -- Dəqiq avtomatik montaj: Dönər hissələrin yığılması, vint sıxma stansiyaları

     -- Material çeşidləmə logistikası: iş parçasının 90°/180° sürüşməsi, konveyer istiqamətinin dəyişdirilməsi

     -- Pnevmatik sıxma qurğuları: Fırlanan sıxma və dövriyyə mexanizmi

     -- Qablaşdırma maşınları: Şüşə fırlanması, avtomatik etiket yapışdıran fırlanan stansiyalar

Performans Müqayisəsi: HRQ Rack-Pinion VS Qanad Tipi Dönər Silindr

Bir cümlənin xülasəsi

     SOLH HRQ ikili porşenli dayaq və pinion fırlanan silindr, avtomatik yığma, qablaşdırma və material çeşidləmə istehsal xətləri üçün sabit yüksək fırlanma anı ağır iş rejimində fırlanan yerləşdirməni təmin edən paslanmayan poladdan korroziyaya davamlı versiya, çox istiqamətli montaj və mərkəzi boş masa dizaynı ilə mexaniki vida / hidravlik tampon isteğe bağlı variantları təklif edir.
