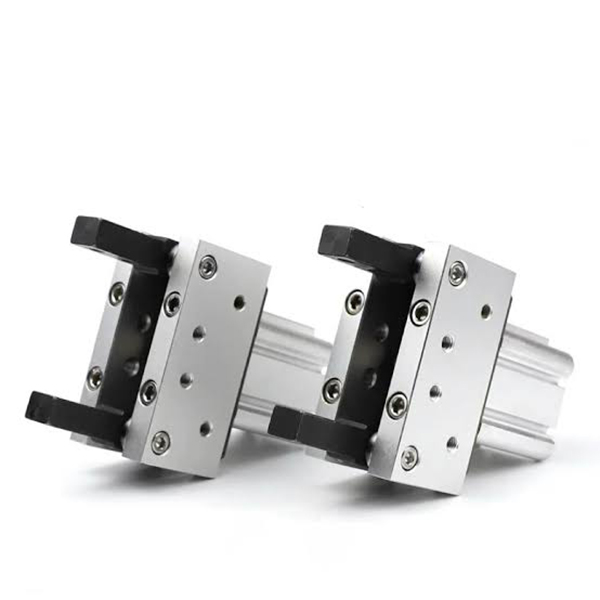

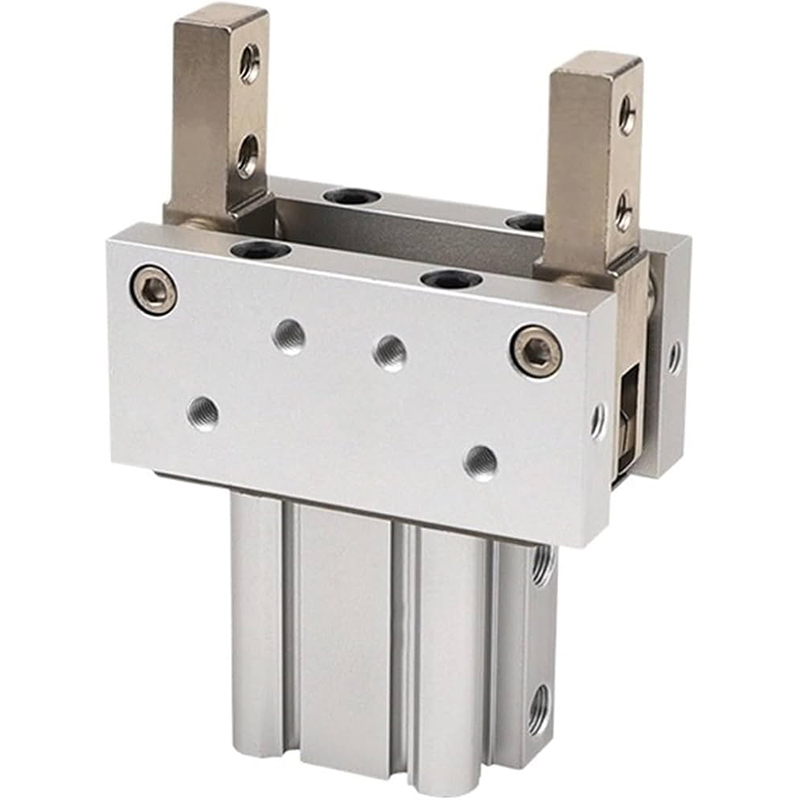

MHT2 Seriyası Keçidli Birgə Ağır Yük Özünü Bağlayan Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MHT2 seriyası keçidlə idarə olunan 2 çənəli dönmə bucaqlı tutucudur. Görkəmli xüsusiyyətlərə keçidin özünü kilidləmə mexanizmi, gücü söndürmə qabiliyyəti, ultra yüksək sıxma anı və yüksək struktur sərtliyinə malik dörd tərəfli sensor quraşdırma yuvaları daxildir.

     Düşməyə qarşı ciddi təhlükəsizlik tələbləri ilə ağır iş parçasının sıxılması, daşınması və yerləşdirilməsi üçün optimallaşdırılmışdır; yüksək riskli avtomatlaşdırılmış stansiyalar üçün üstünlük verilən ağır yük tutucu.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- İş prinsipi: Silindr itələmə-çəkmə keçid keçid qüvvəsini gücləndirən mexanizmlə birləşdirilmişdir. Çənələr bağlandıqda, keçid ölü nöqtə kilidləmə mövqeyinə çatır. Sıxma qüvvəsi 3~5 dəfə gücləndirilir və etibarlı təhlükəsizlik öz-özünə kilidləmə üçün ≥80% sıxma qüvvəsi hava təzyiqinin itirilməsi / havanın kəsilməsi zamanı davamlı olaraq saxlanıla bilər.

     -- Bədən quruluşu: Daxili maqnit halqası olan kvadrat sərt anodlaşdırılmış alüminium korpus. Dörd montaj yivi (yuxarı/aşağı/sol/sağ) M9B / A93 seriyalı maqnit açarlarını sensorun yerləşdirilməsi üçün ölü açılar olmadan birbaşa montaj etməyə imkan verir.

     -- Əməliyyat növü: İkiqat fəaliyyət (D standart versiya / DZ yenilənmiş yüngül versiya). Çənələr qapalı vəziyyətdə kilidlənir; silindrin itələnməsi çənələri açma hərəkəti üçün sıfırlayır.

     -- Materialın spesifikasiyası: Sərt oksidləşən alüminium silindr, yüksək möhkəm ərintili polad çənələr, aşınmaya davamlı bağlayıcı birləşmə. Yüksək sərtlik, uzun xidmət müddəti və baxımsız yağsız işləmə.

     -- Çevik Montaj: Çoxlu tıqqıltılı montaj dəlikləri oxlu, uzununa və üfüqi quraşdırmaya dəstək verir, kompakt məhdud avadanlıq sxemi üçün uyğundur.

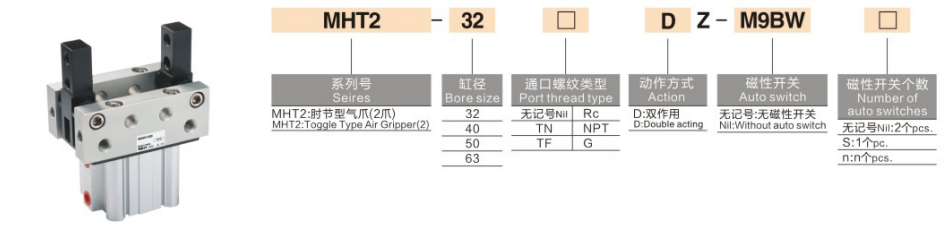

Model Kodlaşdırma Qaydasını tamamlayın

 1. Model Nümunəsi: MHT2-50DZ-M9BW

  2. Standart Sifariş İstinad Nümunələri

     -- MHT2-32D: Buruq 32, açarsız ikiqat fəaliyyət göstərən standart baza modeli

     -- MHT2-63DZ-M9B: Bore 63, yenilənmiş yüngül DZ tipli, dörd tərəfli sensor yuvaları, M9B maqnit açarı ilə təchiz olunub

Universal Əsas Texniki Spesifikasiyalar (0.5MPa Təchizat Təzyiqi)

Əsas Rəqabət Üstünlükləri

  1. Güclü öz-özünə kilidlənən düşmə əleyhinə performans

     -- Ölü nöqtənin kilidlənməsi dizaynı hava təchizatı kəsildikdən və ya təzyiq itkisindən sonra ≥80% sıxma qüvvəsini saxlayır. Yüksək təhlükəsizliyə malik avtomatlaşdırılmış istehsal xətləri üçün iş parçasının düşmə riskini effektiv şəkildə aradan qaldırın.

  2. Ağır vəzifələr üçün ultra yüksək sıxma anı

     -- Maksimum fırlanma anı φ63 modeli üçün 106N·m-ə çatır, 5~50kq ağır iş parçalarını tuta bilir, ekvivalent çuxur ölçüsünə malik paralel tutucuları xeyli üstələyir.

  3. 360° çevik sensor quruluşu

     -- Əsas gövdədə inteqrasiya olunmuş bələdçi rels yoxdur; maqnit açarları hərtərəfli mövqe aşkarlanması üçün dörd səthə quraşdırıla bilər, dar quraşdırma boşluqları üçün mükəmməldir.

  4. Yüksək sərtlik və uzadılmış xidmət müddəti

     -- Alaşımlı polad çənələr və aşınmaya davamlı bağlar yüksək tezlikli ağır yüklə davamlı işləməyə uyğunlaşdırılmış 5 milyondan çox sabit dövrü dəstəkləyir.

Quraşdırma Seçimləri və Tipik Tətbiq Ssenariləri

  1. Montaj formaları

     -- Eksenel montaj: montaj xətti materialının ötürülməsi üçün üfüqi təkan və çəkmə

     -- Uzununa şaquli montaj: Yuxarı və aşağı yükləmə/boşaltma stansiyaları

     -- Yan tərəfdən montaj: Məhdud məkan stansiyaları üçün yan sıxma

  2. Tipik Sənaye Tətbiqləri

     -- Avtomobil komponentləri: Tutma mühərrik korpusları, sürət qutusu qapaqları, təkər qovşaqları

     -- Dəzgahın avtomatlaşdırılması: Ağır tökmə, saxta hissələri və qəliblərlə işləmə

     -- Logistika daşınması: Metal altlıqlar, qutular və barel materiallarının daşınması

     -- Təhlükəsiz yerləşdirmə stansiyaları: Yerüstü düşmə əleyhinə stansiyalar, presləmə avadanlığı üçün təhlükəsizlik sıxma qurğuları

Seçim müqayisəsi: MHT2 Toggle Gripper VS MHZL2 VS MHL2

3 Addımlı Sürətli Seçim Bələdçisi

  1. İş parçasının kütləsi əsasında buruq seçimi

     -- 32 ≤ 5kq；40 = 5~15kq；50 = 15~30kq；63 = 30~50kq. Ehtiyat minimum 30% yük təhlükəsizlik marjası.

  2. Dönmə bucağının yoxlanılması

     -- Maksimum açılış bucağı: MHT2-32 28°-ə qədər, MHT2-63 23° ilə məhdudlaşır. Hədəf iş parçası ölçüsü üçün kifayət qədər boşluq olduğunu təsdiqləyin.

  3. Konfiqurasiya uyğunluğu

     -- Mövqe ilə bağlı rəy tələbi: DZ yüngül versiyasını + dörd tərəfli sensorun quraşdırılması üçün M9B maqnit açarını seçin

     -- Yüksək təhlükəsiz yerüstü idarəetmə: MHT2-yə onun unikal söndürülməsi öz-özünə kilidləmə funksiyası üçün üstünlük verin

Bir cümlənin xülasəsi

     SOLH MHT2 keçid birləşdiricisi özü-özünə kilidlənən pnevmatik tutucu, söndürülməsinə qarşı sıxma qabiliyyəti, dörd tərəfli maqnit açarı montajı və yüksək ərinti sərtliyi ilə ölü nöqtəli birləşmə qüvvəsini gücləndirmə strukturunu qəbul edir, D / DZ variantlarında mövcuddur, avtomobil hissələri üçün ideal ağır iş təhlükəsizliyi tutucusu, tökmə və yerüstü alətlər üçün ağır iş parçasının yüklənməsi.
