Hava silindr

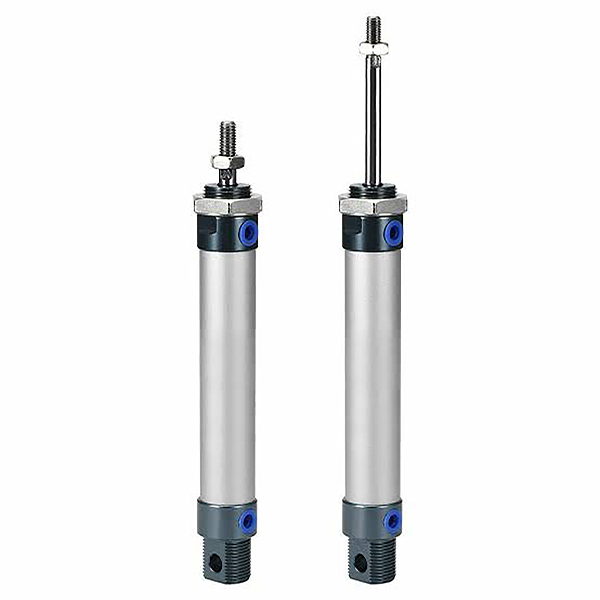

SOLH MAL yüngül alüminium ərintisi mini pnevmatik silindrlər yüngül iş rejimində avtomatlaşdırılmış tətbiqlər üçün nəzərdə tutulmuş ultra qənaətcil yığcam ötürücülərdir. Sərt anodlaşdırılmış alüminium çəllək və paslanmaya qarşı paslanmayan polad porşen çubuğu ilə birləşdirilmiş uç qapaqları ilə qurulmuş bu model, adi MA seriyalı silindrlərlə müqayisədə ümumi uzunluğu 15% daha yüngül və təxminən 10 mm qısadır, eyni zamanda satınalma xərclərini xeyli azaldır. O, sadə dəyişdirmə və aşağı qiymətli avadanlığın təkmilləşdirilməsi üçün MA və CM2 silindrləri ilə əla ölçü dəyişikliyinə malikdir. İki uclu yivli kilidləmə qurğusunun qəbul edilməsi davamlı əməliyyat zamanı sabit struktur performansını təmin edir; rasional yuvarlaq gövdə asan sökülmə, yoxlama və texniki xidmət imkanı verir. Variantların tam portfeli müxtəlif yüngül yüklü xətti hərəkət tələblərinə cavab vermək üçün standart ikiqat fəaliyyət göstərən, bir yaylı elektrik söndürmə sıfırlama növlərini, sinxron qoşa çubuqlu qurğuları və vuruşla tənzimlənən MALJ versiyalarını əhatə edir. Standart rezin bamperlər yüksək sürətli tez-tez velosiped sürmək üçün isteğe bağlı tənzimlənən hava yastıqları ilə yüngül zərbə və səs-küyü udur. Daxili yağ saxlama yivləri ilə aşağı sürtünməli kompozit sızdırmazlıq 5 milyon dövrəyə çatan xidmət müddəti ilə yağsız təmirsiz işləməyi dəstəkləyir. İsteğe bağlı quraşdırılmış maqnit halqası real vaxt rejimində piston mövqeyinə dair rəy və PLC avtomatik əlaqə nəzarətinə nail olmaq üçün SMC M9B və Airtac CS1-G maqnit sensorları ilə problemsiz işləyir. Sabit kütləvi istehsal və sürətli sifarişin yerinə yetirilməsi ilə dəstəklənən bu büdcəyə uyğun silindrlər quru və az tozlu iş mühitlərində elektronikanın yığılması, qablaşdırma maşınları və yüngül sənaye avtomatlaşdırmasında geniş şəkildə tətbiq olunur.

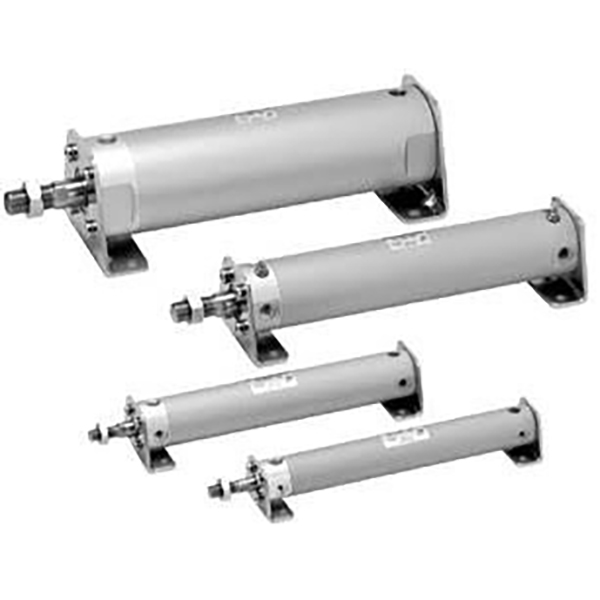

SOLH CG1/CDG1 alüminium yüngül yuvarlaq pnevmatik silindr φ20~100 mm ölçülü buruqları əhatə edir və SMC CA1 seriyası üçün birbaşa ölçülü əvəzedici kimi xidmət edir. Ekstrüzyonlu alüminium barel və uc qapaqları və sərt xrom örtüklü porşen çubuğu ilə qurulmuş, əla istilik yayılması ilə adi standart silindrlərdən 30% daha yüngüldür. Yivlə bağlanmış son qapağın quruluşu asan sökülməni və texniki xidməti asanlaşdırır. 90° intervallarla təşkil edilən dörd istiqamətli hava limanları yüksək çevik boru kəməri sxemi təklif edir. Zəngin variantlara standart ikiqat təsirli CDG1B növü, CG1S/CG1T tək fəaliyyət göstərən yayı qaytarma/uzatma, CG1W ​​ikiqat çubuqlu sinxron silindr və CG1K altıbucaqlı fırlanmayan çubuq silindr daxildir. CDG1 modelləri mövqe rəyi üçün M9B/A93 maqnit açarları ilə uyğun gələn daxili maqnit halqa ilə təchiz edilmişdir. Standart rezin yastıq təchiz edilmişdir; şəkilçi Yüksək sürətli əməliyyat zamanı zərbə səsini azaltmaq üçün hava yastığı isteğe bağlıdır. Aşağı sürtünməli kompozit möhür aşağı başlanğıc təzyiqi təmin edir, 8 milyon dövrədən çox xidmət müddəti ilə yağsız işləməyi dəstəkləyir. Bir çox montaj üslubları mövcuddur: əsas tip, ayaq montajı, flanş, çəngəl və trunnion montaj. Konveyer xətlərində, qablaşdırma maşınlarında və elektron avtomatlaşdırma avadanlıqlarında uzun vuruşlu, yüngül və orta yüklü yüksək tezlikli pistonlu tətbiqlər üçün mükəmməldir. Seçim zamanı minimum 50% itələmə təhlükəsizlik marjası qorunmalıdır.

SOLH C85/CD85 paslanmayan poladdan hazırlanmış mini silindr ISO 6432 beynəlxalq standartına uyğundur və ekvivalent SMC modelləri ilə birbaşa dəyişdirilə bilər. Delik ölçüləri: φ8/10/12/16/20/25 mm. Barel və porşen çubuğu rütubətli, yumşaq turşu və qələvi mühitlərə, eləcə də qida, əczaçılıq və elektronika sənayesi üçün təmiz istehsal xətlərinə tətbiq olunan əla pas və korroziyaya davamlı 304 paslanmayan poladdan hazırlanır. Qalstuksuz bükülmüş uç qapağı quruluşunu qəbul edən silindr incə və yüngül dizayna malikdir. Tam variantlara standart ikiqat təsirli, tək təsirli yay qaytarma/uzatma, ikiqat çubuqlu sinxron tip və C85K kvadrat fırlanmayan çubuq silindr daxildir. CD85 versiyaları maqnit açarları vasitəsilə mövqe aşkarlanması üçün daxili maqnit halqa ilə təchiz edilmişdir. Standart rezin yastıq verilir; C şəkilçisi hava yastığı φ10~25 modellər üçün yüksək sürətli əməliyyat zamanı zərbəni udmaq üçün isteğe bağlıdır. Minimum başlanğıc təzyiqi 0,05 MPa-a çatır, 50-dən 1500 mm/s-ə qədər piston sürəti ilə uzunmüddətli yağsız işləməyi dəstəkləyir, yüksək tezlikli qısa vuruşlu qarşılıqlı əlaqə üçün mükəmməldir. ISO standart montaj seçimlərinin tam dəstləri mövcuddur: inteqrasiya olunmuş çəngəl, flanş, ayaq montajı, trunnion montajı və s. MI və MA silindrləri ilə müqayisədə, C85 dünya səviyyəsində tanınan ISO ölçülərinə malikdir və xarici bazarlarda avadanlığın dəyişdirilməsi üçün əla rahatlıq gətirir. Seçim zamanı minimum 50% itələmə təhlükəsizlik marjası tövsiyə olunur.

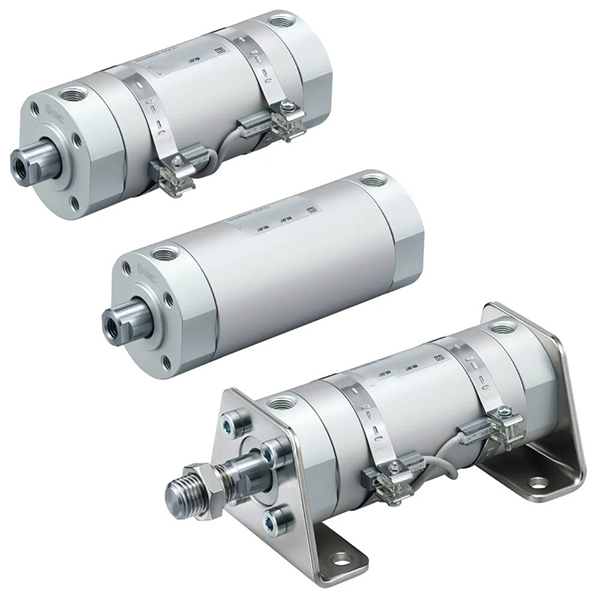

SOLH CG3 ultra-qısa yüngül pnevmatik silindrlər ənənəvi CG1 seriyalı dəyirmi ötürücülərin təkmilləşdirilmiş əvəzedicisi kimi xidmət edir. Yüksək möhkəmlikli alüminium ərintisi barel və sərt xrom örtüklü porşen çubuqları ilə birləşdirilmiş uc qapaqları ilə tikilmiş bu seriya ümumi çəkisini 24% azaldır və məkanı gözəl optimallaşdırmaq üçün ümumi uzunluğu 51 mm-ə qədər qısaldır. φ20 mm-dən φ100 mm-ə qədər dəyişən buruq ölçülərində mövcuddur, kompakt maşınlar içərisində çevik boru kəmərlərinin qurulmasını təmin etmək üçün dörd istiqamətli hava limanının təşkilini dəstəkləyir. Çoxsaylı struktur variantları şaxələndirilmiş xətti ötürmə tələblərini ödəmək üçün ikiqat fəaliyyət göstərən, tək təsirli yaylı, ikiqat çubuqlu və altıbucaqlı fırlanma əleyhinə porşen çubuğu versiyalarını əhatə edir. Standart rezin yastıq mülayim son zərbəni azaldır, əlavə hava tamponu isə 1000 mm/s-ə qədər yüksək sürətli işləməyə uyğundur. Aşağı sürtünməli kompozit sızdırmazlıq 8 milyon iş dövründən çox xidmət müddəti ilə yağsız işləməyi həyata keçirir; CDG3 maqnit inteqrasiya edilmiş modelləri PLC mövqeyinə əks əlaqə və avtomatik əlaqə nəzarəti üçün maqnit açarının quraşdırılmasını dəstəkləyir. Qablaşdırma avadanlığında, elektron montaj xətlərində və ümumi yüngül sənaye yüksək tezlikli avtomatlaşdırmada geniş tətbiq olunan sabit kütləvi istehsalı və kifayət qədər inventar ehtiyatını qoruyuruq.

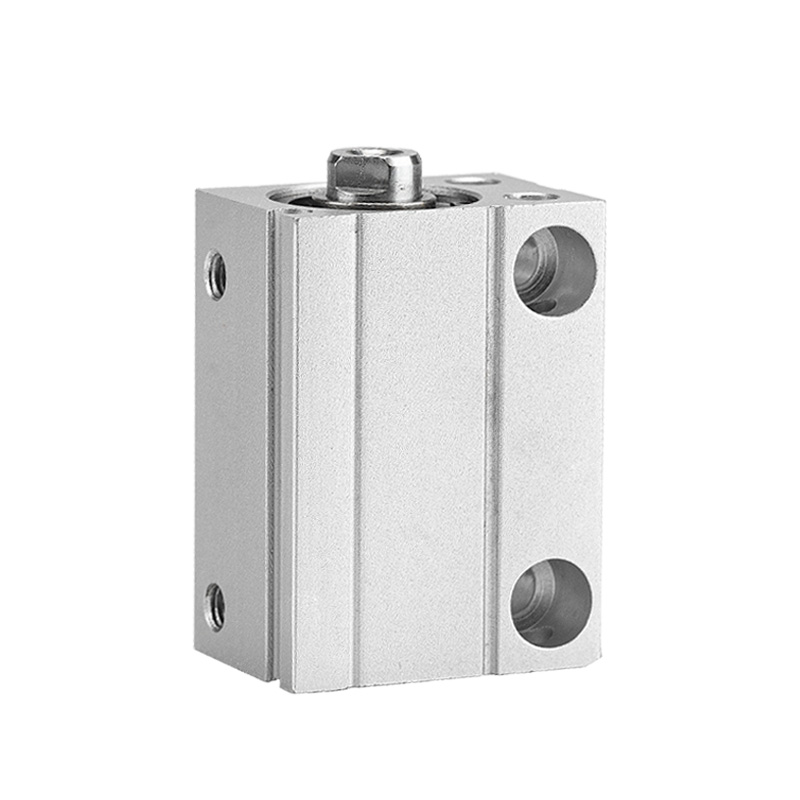

SOLH CDUJB ultra kompakt pulsuz montaj silindri məhdud quraşdırma sahəsi olan avadanlıqlar üçün hazırlanmışdır. Adi CU seriyası ilə müqayisədə onun uzunluğu 64%, həcmi isə 70% azalıb. Kvadrat kompakt gövdə əlavə mötərizələr olmadan çox səthli birbaşa montajı dəstəkləyir. Məhsul sırasına qeyri-maqnit CUJB, maqnitlə təchiz olunmuş CDUJB və missiz təmiz otaq CDUJS daxildir. Delik ölçüləri φ4~20mm arasında dəyişir, isteğe bağlı rezin yastıq ilə ikiqat təsirli və tək təsirli yay qaytarma növlərində mövcuddur. Maqnitləşdirilmiş modellər qısa vuruşlu dəqiq hərəkət üçün miniatür maqnit açarlarına uyğun gəlir və yağsız işləməyi dəstəkləyir. 3C elektronikasında, yarımkeçirici vafli yerləşdirmə və tibbi təmiz avtomatlaşdırmada geniş tətbiq olunur. Sıx düzülmüş silindrlər üçün maqnit qoruyucu lövhələr isteğe bağlıdır.

SOLH CU/CDU düzbucaqlı sərbəst montaj silindri, avadanlıq sahəsinə qənaət etmək üçün mötərizəsiz çoxbucaqlı birbaşa quraşdırmaya imkan verən çox səthli montaj delikləri ilə ultra nazik blok strukturuna malikdir. Tam variantlara qeyri-maqnit CU, maqnitlə təchiz edilmiş CDU, CDUK fırlanmayan çubuq və CDUW ikiqat idarə olunan çubuq modelləri daxildir. Buruq ölçüləri φ6~32mm, davamlı yağsız işləmə üçün hər iki ucunda sabit rezin tamponlarla tək/cüt təsirli növlərdə mövcuddur. CDU seriyası mövqe aşkarlanması üçün CMSH və DMSH maqnit açarları ilə uyğun gəlir və qismən yan yükə dözür. 3C və yarımkeçirici aparatlarda, avtomatlaşdırma tıxaclarında, yüngül sıxışdırıcı yerləşdirmədə və yığcam avtomatlaşdırılmış avadanlıq üçün kiçik sıxışdırıcı mexanizmlərdə geniş istifadə olunur.

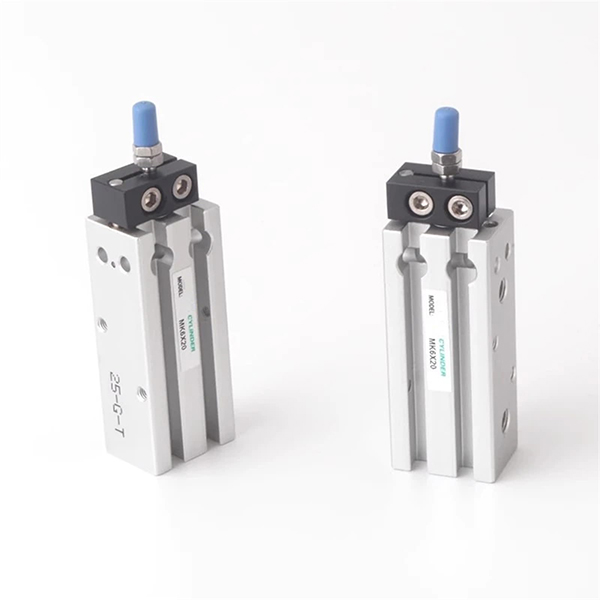

SOLH MK altı səthə quraşdırılmış kompakt silindr, daxili fırlanma əleyhinə mexanizmlə MD silindrindən təkmilləşdirilmişdir. Porşen çubuğunun bükülmə əleyhinə dəqiqliyi ≤±0,5°-ə çatır, birbaşa Airtac MD və SMC CQS seriyaları ilə əvəz edilə bilər. Kvadrat nazik gövdə altı tərəfdən mötərizəsiz quraşdırmaya imkan verir və çoxlu silindrlərin kompakt paralel düzülməsini asanlaşdırır. Variantlara ikiqat fəaliyyət göstərən MK, tək fəaliyyət göstərən MSK/MTK, MKD ikiqat çubuq və MKJ tənzimlənən vuruş modelləri daxildir. Rezin uc tamponları və yağsız tutumu olan daxili maqnit halqası isteğe bağlıdır. Delik ölçüləri φ6~32mm, məhdud məkanda iş parçasının sabit bucağı tələb edən avtomatlaşdırma üçün 3C dəqiqlikli alətlərdə və qısa vuruşlu sıxma yerləşdirməsində geniş tətbiq olunur.

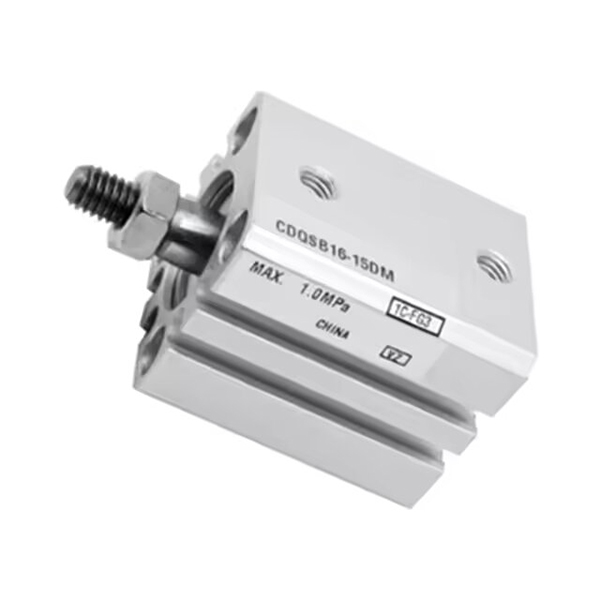

SOLH CQS yığcam nazik silindr ölçülü olaraq SMC CQS seriyası ilə əvəz edilə bilər və CQ2 seriyasından təkmilləşdirilmişdir. Kvadrat ölçülü ultra incə korpus məhdud məkanda yüksək dəqiqlikli qısa vuruşlu tapşırıqlar üçün daha qısa ümumi uzunluğa malikdir. Variantlara standart tək çubuq, CQSW əkiz çubuq, CQSK fırlanmayan çubuq və uzun ömürlü XB24 modeli daxildir. Daxili maqnitli CDQS maqnit açarlarının çoxtərəfli montajını dəstəkləyir. Yağsız işləmə və 5 milyon dövrəyə qədər xidmət müddəti üçün aşağı sürtünməli yağ saxlama möhürü ilə təchiz olunmuşdur, hər iki ucunda sabit rezin tamponlarla birləşdirilmişdir. Delik ölçüləri φ12~25mm, yarımkeçirici və 3C elektronika avadanlığının təkmilləşdirilməsi və dəyişdirilməsi üçün dəqiq qurğularda itələmək, sıxmaq və yerləşdirmək üçün geniş istifadə olunur.

SOLH CQ2 kvadrat yığcam nazik silindr SMC CQ2 seriyası ilə tamamilə dəyişdirilə bilər. Onun ultra qısa kvadrat gövdəsi quraşdırma sahəsinə qənaət etmək üçün adi bağlayıcı silindrlərlə müqayisədə uzunluğu 50% azaldır. O, zəngin variantları ilə φ4~200mm tam buruq diapazonunu əhatə edir: tək çubuq, CQ2W əkiz çubuq, CQ2K dönməyən porşen çubuq, əlavə hava yastığı və ultra qısa vuruş versiyası. Daxili maqniti olan CDQ2 modelləri çıxıntılı sensorlar olmadan çoxtərəfli maqnit açarının quraşdırılmasını dəstəkləyir. Standart rezin bamperlər təchiz olunub və yüksək sürətli işləmə üçün hava yastığı isteğe bağlıdır. 5 milyon dövrəyə qədər xidmət müddəti ilə yağsız işləmə üçün yağ ehtiyatı olan aşağı sürtünmə möhürünün qəbul edilməsi, elektronika, avtomobil və qablaşdırma avtomatlaşdırmasında sıxma, itələmə və yerləşdirmə üçün geniş istifadə olunur.
