Hava silindr

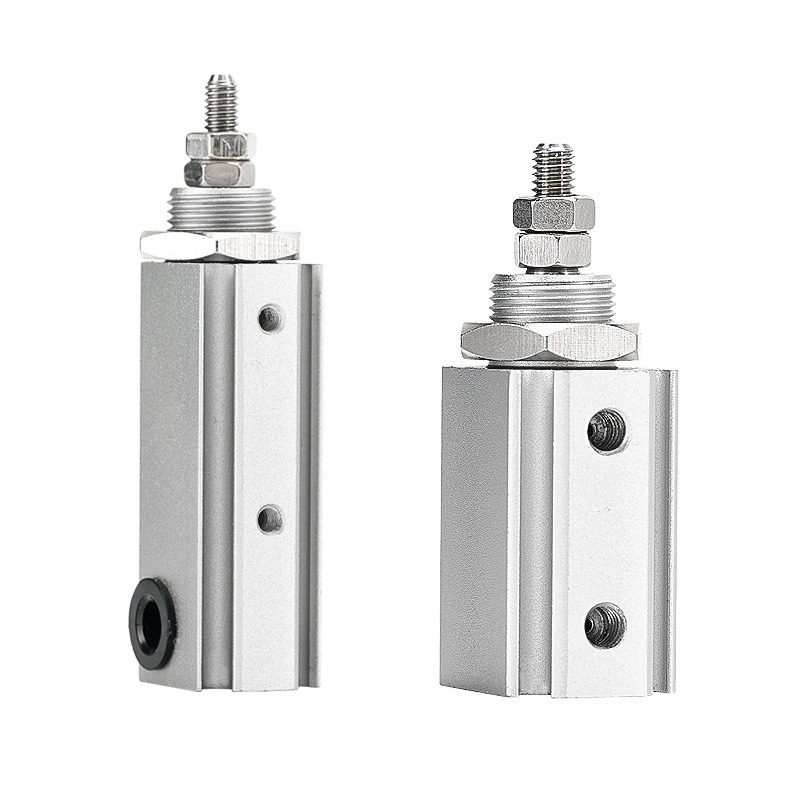

SOLH CJP2 kompakt ikiqat fəaliyyət göstərən pnevmatik silindr ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Buruq ölçülərinə Ø4/6/10/16 mm, CJP2 (maqnitsiz) və CDJP2 (daxili maqnit halqası) bölünür. Zərbə və səs-küyü azaltmaq üçün hər iki ucunda rezin yastıqlarla təchiz edilmiş təmiz ikiqat təsirli dizayn. Köhnə CJP seriyası ilə müqayisədə, daha qısa bədən quruluşunu mənimsəyir və 55% ~ 65% çəki azalmasına nail olur. Altı montaj üslubu mövcuddur: əsas, panel, flanş, ayaq montajı və daha çox, quraşdırılmış quraşdırma, eksenel bərkitmə və yan montaj üçün uyğundur. Bütün ölçülər maqnit üzüklərlə gəlir; hətta minimum Ø4 variantı iki istiqamətli mövqe rəyi üçün ikili M9 seriyalı maqnit açarlarını dəstəkləyir. Sərt anodlaşdırılmış alüminium çəllək və NBR möhürləri 3 milyon dövrədən çox xidmət müddəti və sabit iki istiqamətli itələmə ilə yağsız işləməyə imkan verir. 3C sənayesində mikro komponentlərin çıxarılması, düymələrin dayanıqlığının sınağı, alətin dəqiq tənzimlənməsi və tibbi avadanlıq üçün miniatür aktuatorlar kimi qısa vuruşlu iki istiqamətli təkan çəkmə tətbiqləri üçün geniş istifadə olunur. Seçim zamanı minimum 30% yük təhlükəsizlik marjası qorunmalıdır. Yay qaytarılması tələb olunarsa, tək təsirli CJP və son dərəcə məhdud ultra yüngül yük sahəsi üçün CJ1 ultra mini silindrini seçin.

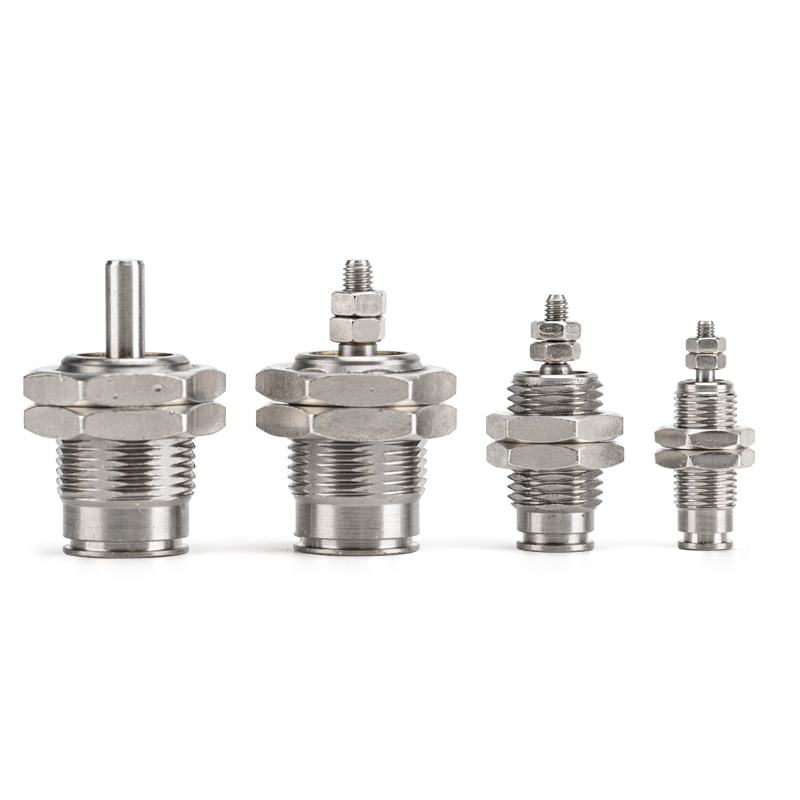

SOLH CJP tək fəaliyyət göstərən yaylı qaytarma mikro pinli pnevmatik silindr ekvivalent SMC modelləri ilə tamamilə dəyişdirilə bilər. Buruq ölçüləri CJP (maqnit halqasız) və CDJP (quraşdırılmış maqnit halqası) variantları da daxil olmaqla Ø4/6/10/16 mm-i əhatə edir. Tək təsirli dizayn hava təchizatı altında uzanır və enerjini kəsən sıfırlama təhlükəsizlik funksiyası ilə hava kəsildikdə yay vasitəsilə avtomatik olaraq geri çəkilir. Daxili yastıq olmadan, 250 cpm-ə qədər sürətli reaksiya və maksimum velosiped tezliyi təmin edir. İki montaj üslubu mövcuddur: panel montajı B və səliqəli quraşdırılmış montaj S. Quraşdırma sahəsinə qənaət etmək üçün ultra qısa gövdə maşın içərisinə daxil edilə bilər. Sərt anodlaşdırılmış pirinç çəllək və NBR möhürləri 3 milyon dövrədən çox xidmət müddəti ilə yağsız təmiz mühit əməliyyatını dəstəkləyir. Biristiqamətli atma, yerləşdirmə dayanması, miniatür jig sürmə, 3C düymənin dayanıqlığının sınağı və digər qısa vuruşlu tək istiqamətli işəsalma üçün geniş istifadə olunur. Seçim zamanı minimum 50% itələmə təhlükəsizlik marjası tövsiyə olunur. İki istiqamətli təkan çəkmə hərəkəti üçün CJP2 ikiqat təsirli modelini və son dərəcə məhdud məkanda ultra yüngül yük üçün CJ1 ultra mini silindrini seçin.

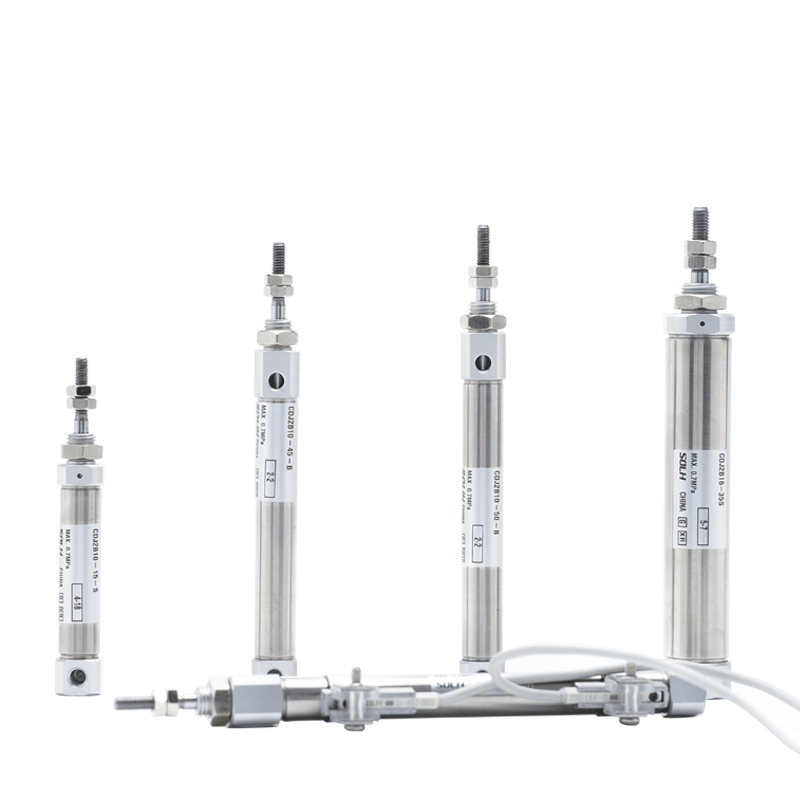

SOLH CDJ2 paslanmayan polad qələm tipli mini pnevmatik silindr SMC CJ2 seriyası ilə tam dəyişdirilə bilər, maqnit mövqe açarlarına uyğun daxili maqnit halqası ilə φ6/10/16 dəlik ölçülərində mövcuddur. 304 paslanmayan polad barel və rütubətli, qida dərəcəli, tibbi və təmiz mühitlər üçün uyğun olan pas müqaviməti və yumşaq antikorroziya performansı üçün piston çubuğu ilə tikilmişdir. Qalstuksuz bükülmüş son qapaq dizaynı yığcam və yüngül kontur təqdim edir. Tam variantlar CDJ2B ikiqat fəaliyyət göstərən standart növünü, CDJ2E tək fəaliyyət göstərən yayı geri qaytarmağı, CDJ2ET tək fəaliyyət göstərən yayın uzatmasını və fırlanma əleyhinə yerləşdirmə üçün CDJ2KB fırlanmayan altıbucaqlı piston çubuğunu əhatə edir. Standart rezin yastıq; Z hava yastığı yüksək sürətlə təsirini azaltmaq üçün φ10/16 üçün isteğe bağlıdır. Minimum başlanğıc təzyiqi 0,06 MPa-a çatır, 5 milyon dövrədən çox xidmət müddəti ilə yağsız davamlı əməliyyatı dəstəkləyir. Flanş, ayaq mötərizəsi və qoşa dirsək də daxil olmaqla montaj aksesuarlarının tam dəsti mövcuddur. C85 və MI mini silindrləri ilə müqayisədə CDJ2 daha zəngin spesifikasiyalar və daha yaxşı qiymət performansı təmin edir. 3C sınağı, qida maşınları və tibbi avtomatlaşdırma üçün məhdud məkan avadanlıqlarında yüksək tezlikli xətti təkan çəkmə hərəkəti üçün geniş istifadə olunur. Seçim zamanı itələmə zamanı minimum 50% təhlükəsizlik marjası tövsiyə olunur.

SOLH CJ2K paslanmayan poladdan fırlanmayan mini silindr CJ2 silindrlər ailəsinə aiddir və idxal edilmiş orijinal CJ2K ilə tam ölçülü dəyişmə qabiliyyətinə malikdir. Buruq ölçüləri Φ10 və Φ16-nı əhatə edir. Mexanik bükülmə əleyhinə performans üçün altıbucaqlı piston çubuğu və daxili bələdçi quruluşu ilə təchiz edilmişdir. Dönmə dözümlülüyü: Φ10 üçün ≤±1,5° və Φ16 üçün ≤±1°, qarşılıqlı hərəkət zamanı adi yuvarlaq çubuq silindrlərində baş verən yükün əyilmə problemlərini aradan qaldırır. Pas və rütubətə davamlılıq üçün 304 paslanmayan polad barel ilə tikilib, incə və yığcam konturlara malikdir. Üç iş rejimi isteğe bağlıdır: ikiqat təsirli, tək təsirli yay qayıdışı və tək fəaliyyət göstərən yay uzanması. Daxili maqnit halqa isteğe bağlıdır, mövqe rəyi üçün M9BW maqnit açarları ilə uyğun gəlir. Hər iki ucunda standart rezin yastıqlar; 8 milyon dövrə qədər mexaniki xidmət müddəti ilə dəstəklənən yağsız əməliyyat. Əsas tip, ayaq montajı, flanş montajı və ikiqat çəngəl montajı da daxil olmaqla bir çox montaj variantları mövcuddur. 3C avtomatlaşdırmasında yastı jig itələmə, optik yoxlama üçün kameraların xətti qidalanması, bələdçi yuvaları içərisində iş parçasının daşınması və yastı iş parçalarının çıxarılması kimi son qurğuların sabit bucaqlı duruşunu tələb edən tətbiqlər üçün idealdır. Standart CJ2 dəyirmi çubuq silindri bucaq məhdudiyyəti lazımsız olduqda və xərc səmərəliliyinə üstünlük verildikdə tövsiyə olunur. Bələdçi kolunun aşınmasının və fırlanma əleyhinə dəqiqliyin pisləşməsinin qarşısını almaq üçün porşen çubuğuna həddindən artıq radial yan yükdən qaçınmaq lazımdır.

SOLH CM2/CDM2 paslanmayan poladdan yuvarlaq pnevmatik silindr JIS B 8356 standartına uyğundur və φ20/25/32/40 mm buruq ölçülərində təklif olunan SMC CM2 seriyası ilə tamamilə əvəz edilə bilər. Onun çıxış itkisi mikro qələm tipli silindrlər və standart bağlayıcı silindrlər arasında dəyişir. Barel, porşen çubuğu və uç qapaqları qida, əczaçılıq və elektronika sənayesində təmiz avtomatlaşdırma xətləri üçün uyğun olan rütubətli, zəif turşu və zəif qələvi mühitlərə pas müqaviməti və dözümlülük təmin edən 304 paslanmayan poladdan istifadə edir. Variantların tam çeşidinə CDM2B standart ikiqat fəaliyyət növü, CM2S/CM2T tək fəaliyyət göstərən yayı geri qaytarma/uzatma, CM2W ikiqat çubuqlu sinxron silindr və CM2K altıbucaqlı dönməyən çubuq silindr daxildir. CDM2 versiyaları mövqe aşkarlanması üçün M9B və A93 maqnit açarları ilə uyğun gələn daxili maqnit halqa ilə gəlir. Standart rezin yastıq təchiz edilmişdir; şəkilçi Yüksək sürətli əməliyyat zamanı zərbə səsini azaltmaq üçün hava yastığı isteğe bağlıdır. Aşağı sürtünməli möhürləmə 8 milyon dövrədən çox xidmət müddəti ilə yağsız işləməyə imkan verir. Bir çox montaj üslubları dəstəklənir: əsas tip, ayaq montajı, flanş, çəngəl və trunnion montaj. Orta yüklü itələmə, qaldırma, yerləşdirmə və sıxma işləri üçün geniş istifadə olunur. Model seçimi zamanı minimum 50% itələmə təhlükəsizlik marjası qorunmalıdır.

SOLH CM3 qısa paslanmayan poladdan hazırlanmış mini silindrlər ənənəvi CM2 seriyalı pnevmatik ötürücülər üçün təkmilləşdirilmiş kompakt əvəzedicilərdir. Tamamilə 304 paslanmayan poladdan hazırlanmış, qida, əczaçılıq və təmiz atelye mühitləri üçün uyğun olan əla pas və zəif turşu-qələvi korroziyaya davamlılıq təmin edir. Optimallaşdırılmış struktur ümumi uzunluğu 29 mm-ə qədər qısaldır və çəkisini 21% azaldır, dar avadanlıq məkanında çevik çoxbucaqlı quraşdırmanı təmin etmək üçün dörd istiqamətli hava limanları ilə birləşdirilmişdir. Cüt təsirli, tək təsirli yaylı, ikiqat çubuqlu və fırlanma əleyhinə porşen çubuğu da daxil olmaqla çoxsaylı variantlar müxtəlif xətti sürücü tələblərinə cavab verir; CDM3 maqnit versiyası PLC avtomatik kilidləmə nəzarəti üçün maqnit açarı algılamasını dəstəkləyir. Aşağı sürtünməli yağsız sızdırmazlıq 8 milyondan çox sabit işləmə dövrünü təmin edir. Fabrikimiz tibbi qablaşdırmada, elektron montajda və qida emalının avtomatlaşdırılmış yerləşdirilməsində geniş tətbiq olunan kütləvi istehsal və kifayət qədər spot inventar saxlayır.

SOLH MG seriyalı paslanmayan poladdan hazırlanmış mini pnevmatik silindrlər JIS sənaye standartlarına uyğun olaraq hazırlanmışdır və birbaşa dəyişdirmə və istehsal xəttinin təkmilləşdirilməsi üçün tam ölçülü dəyişdirilə bilən SMC CM2 və CM3 seriyalarına qənaətcil alternativlər təklif edir. SUS304 paslanmayan polad barel və yüksək möhkəmlikli alüminium uc qapaqları ilə birləşdirilmiş porşen çubuğu ilə qurulmuş, onlar yüksək rütubət, toz, zəif turşu və zəif qələvi mühitə qarşı əla pas müqavimətini təmin edir, qida, əczaçılıq və qablaşdırma avtomatlaşdırılması üçün mükəmməl uyğun gəlir. Perçin yuvarlanan qıvrım uzunmüddətli yüksək tezlikli qarşılıqlı əlaqə zamanı əla anti-vibrasiya sabitliyi üçün lüləni və uç qapaqlarını möhkəm bağlayır. Tam cərgə yüksək sürətli dövrlərdə təsir və səs-küyün qarşısını almaq üçün standart ikiqat fəaliyyət göstərən, birdəfəlik yaylı enerji söndürmə sıfırlama növlərini, sinxron qoşa çubuqlu variantları və əl ilə tənzimlənən hava yastıqları ilə təkmilləşdirilmiş modelləri əhatə edir. Quraşdırılmış yağ saxlama yivləri ilə aşağı sürtünməli kompozit sızdırmazlıq 8 milyondan çox iş dövrü üçün yağsız təmirsiz işləməyi dəstəkləyir. Hər bir qurğu real vaxt rejimində mövqe rəyini və PLC avtomatlaşdırılmış əlaqə nəzarətini həyata keçirmək üçün SMC M9B və Airtac CS1-G sensorları ilə uyğun gələn daxili maqnit halqa ilə əvvəlcədən quraşdırılmışdır. Davamlı kütləvi istehsal və adekvat xaricdəki spot inventarla dəstəklənən bu qənaətcil silindrlər rütubətli və yüngül korroziyalı atelye mühitlərində işləyən orta dərəcəli avtomatlaşdırılmış avadanlıqlarda geniş şəkildə tətbiq olunur.

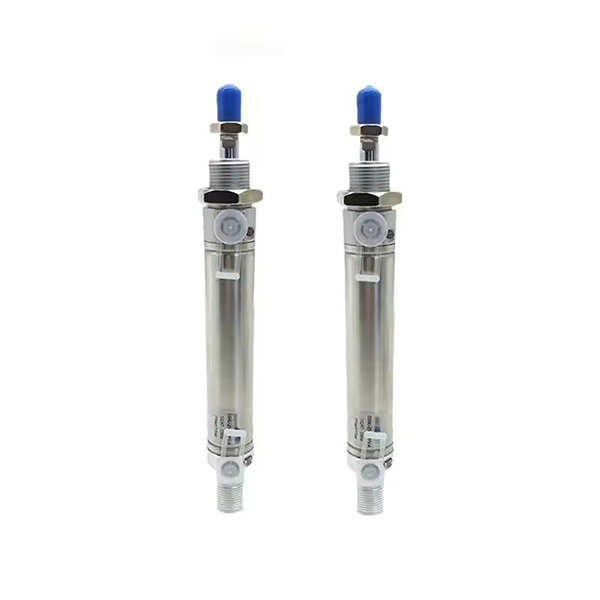

SOLH DSNU paslanmayan poladdan hazırlanmış mini pnevmatik silindrlər ISO 6432 və CETOP RP52P beynəlxalq standartlarına ciddi şəkildə uyğundur, FESTO DSNU orijinal silindrləri ilə tam dəyişdirilə bilər, həmçinin birbaşa düşmə dəyişdirilməsi üçün SMC CM2 və Airtac MG seriyalarına uyğundur. Tamamilə SUS304 paslanmayan polad çəlləkdən və saxta alüminium uc qapaqları olan porşen çubuqundan qurulmuş, yüksək rütubətə, zəif turşuya və zəif qələvi mühitlərə tab gətirmək üçün əla pasa davamlı və korroziyaya qarşı qabiliyyət təqdim edir, qida, əczaçılıq və gigiyenik səviyyəli istehsal xətləri üçün mükəmməl uyğun gəlir. Rolikli qıvrımlı son qapaq bağlantısı vibrasiyaya qarşı möhkəm struktur sabitliyini təmin edir. O, müxtəlif variantları dəstəkləyir, o cümlədən ikiqat təsirli, tək təsirli yay və DSNU-S ultra-qısa kompakt versiya; isteğe bağlı PPV öz-özünə uyğunlaşan hava yastığı stabil yüksək sürətli qarşılıqlı hərəkət üçün 0,1~1,0MPa təzyiq diapazonunda sönümləməni avtomatik tənzimləyir. Aşağı sürtünməli kompozit sızdırmazlıq 8 milyon dövrədən çox xidmət müddəti ilə yağsız işləməyə imkan verir; quraşdırılmış maqnit halqa seçimi PLC mövqeyinin rəyi üçün əsas maqnit sensorları ilə işləyir. Biz qida emalında, tibbi qablaşdırmada, elektronika montajında ​​və ağır vəziyyətdə avtomatlaşdırılmış stansiyalarda geniş şəkildə tətbiq olunan sabit kütləvi istehsalı və kifayət qədər qlobal spot inventarını saxlayırıq.

SOLH MA qənaətcil paslanmayan poladdan hazırlanmış mini pnevmatik silindr φ16/20/25/32/40/50/63 mm ölçülü çuxurları əhatə edir və əla qiymət göstəricisi ilə SMC CM2/CM3 seriyası ilə əvəz edilə bilər. O, 304 paslanmayan polad çəllək və porşen çubuqunu üstəgəl alüminium ərintisi uc qapaqlarını qəbul edir, nəmli, yüngül korroziyalı mühitlər üçün uyğun pas müqavimətini, həmçinin qida, elektronika və qablaşdırma sənayesi üçün təmiz istehsal xətlərini təklif edir. Tam variantlara MA standart ikiqat təsirli model, MTA tək təsirli yay geri dönüşü, MSA tək təsirli yay uzatma, MAD ikiqat çubuqlu sinxron silindr və MAJ vuruşlu tənzimlənən tip daxildir. Tənzimlənən hava yastığı olan MAC versiyası yüksək sürətli əməliyyat üçün isteğe bağlıdır. Bütün modellər mövqe rəyi üçün CS1-G və M9B maqnit açarları ilə uyğun gələn daxili maqnit halqa ilə təchiz edilmişdir. Standart rezin yastıq verilir və isteğe bağlı tənzimlənən hava yastığı təsir və səs-küyü effektiv şəkildə azaldır. Roll-crimved uç qapağı strukturu sabit performans təmin edir və 5 milyon dövrədən çox xidmət müddəti ilə yağsız işləməyə imkan verir. Müxtəlif avadanlıq sxemlərinə uyğunlaşmaq üçün silindrik quyruq, çəngəl quyruğu, flanş, ayaq mötərizəsi və qoşa dirsək də daxil olmaqla çoxsaylı montaj aksesuarları mövcuddur. Büdcə məhdudiyyətləri olan yüngül və orta yüklü avtomatlaşdırma layihələri üçün idealdır. Seçim zamanı minimum 50% itələmə təhlükəsizlik marjası tövsiyə olunur.
