MSQ Series Rack & Pinion Fırlanan Ötürücü Cədvəl (SOLH Richge Technology)

Brend:Richge Technology tərəfindən SOLH

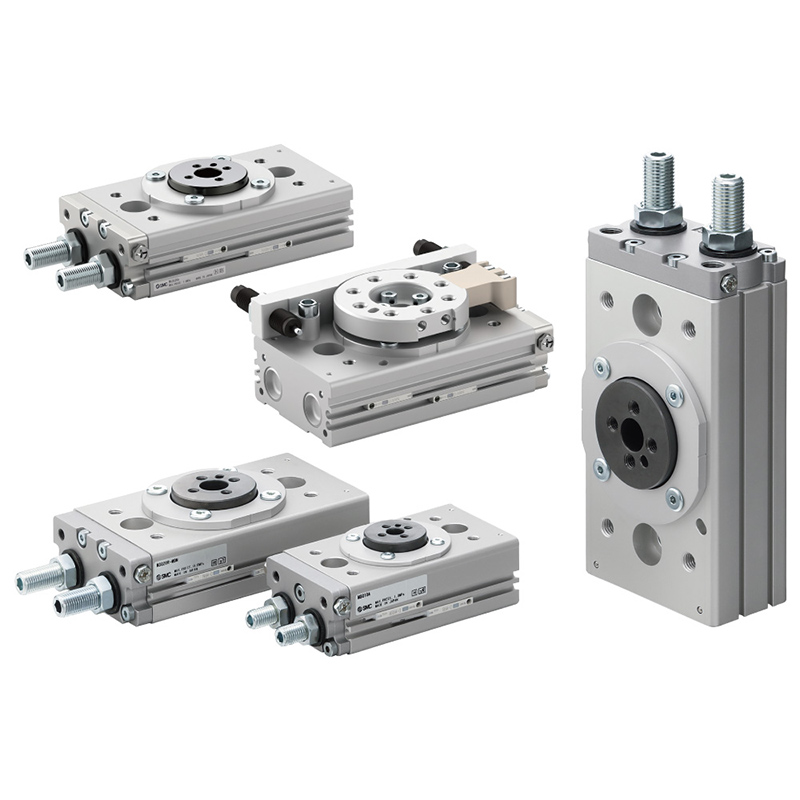

Məhsula Baxış

     SOLH MSQ seriyası iki alt seriyaya bölünmüş ikili porşenli simmetrik dayaq və pinyon sürmə strukturunu qəbul edir: MSQB standart dərəcəli və MSQA yüksək dəqiqlik dərəcəsi. O, 0~190° arasında davamlı olaraq tənzimlənən yelləncək bucağı ilə mərkəzi boşluqlu birləşdirilmiş dairəvi montaj masasına malikdir.

Simmetrik ikili porşenli dayaq-pinion qanad tipli CRQ fırlanan silindrlərlə müqayisədə 3-4 dəfə daha böyük çıxış fırlanma anı və üstün radial/oxlu yükləmə qabiliyyəti verir. İki amortizator variantı mövcuddur: quraşdırılmış rezin tampon və ya inteqrasiya olunmuş hidravlik tampon. İkili hava limanının düzülüşü (son üz / yan ön) boruların düzülməsini asanlaşdırır; fırlanan mövqe siqnalı rəyi üçün uyğun maqnit qamış açarları. Avtomatlaşdırılmış indeksləşdirmə, iş parçasını çevirmək və dəqiq yerləşdirmə stansiyaları üçün geniş istifadə olunur.

Seriya Təsnifat və Seçim Cədvəli (Dəqiqlik + Bufer Uyğunluğu)

Model Kodlaşdırma Qaydalarını tamamlayın

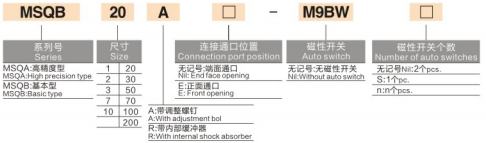

  1. Kodlaşdırma Qaydası 1: MSQB20A-□-M9BW-□

     Misal: MSQB20A-M9BW

     -- MSQB / MSQA: Seriya identifikatoru

        MSQB = Standart əsas seriyalar; MSQA = Yüksək dəqiqlikli dəqiqlik seriyası

     -- 20: Çərçivə ölçüsü (mövcuddur: 10/20/30/50/70/100/200)

     -- A / R: Bucaq tənzimlənməsi və bufer kodu

        A = İkili son bucaq tənzimləmə vintləri; R = Quraşdırılmış hidravlik amortizator; şəkilçi yoxdur = yalnız rezin tampon

     -- Orta qutu: Hava limanının mövqeyi

        Blank = Uç üz hava limanları; E = Yan ön hava limanları

     -- M9BW: Maqnit keçid modeli

        Blank = Maqnit açarı olmadan; M9BW / M9BL universal qamış sensoru uyğun gəlir

     -- Son qutu: Maqnit açarının miqdarı

        Blank = Standart 2 ədəd; S = Tək parça; Fərdi rəqəm = fərdiləşdirilmiş miqdar

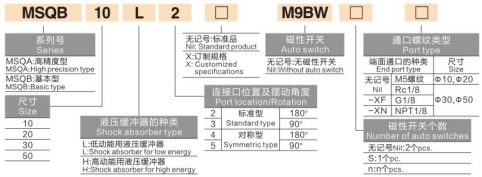

  2. Kodlaşdırma Qaydası 2: MSQB10L2-□-M9BW-□-□

     Misal: MSQB10L2-M9BW

     -- MSQB: Standart seriya; çərçivə ölçüsü 10/20/30/50

     -- L / H: Hidravlik tamponun kinetik enerji dərəcəsi (yalnız R hidravlik versiyası üçün)

        L = Aşağı kinetik enerjili hidravlik tampon; H = Yüksək kinetik enerjili hidravlik tampon

     -- Rəqəm 2/3/4/5: Sabit yelləncək bucağı spesifikasiyası

        2 = Standart 180°; 3 = 90°; 4 = Simmetrik 180°; 5 = Simmetrik 90°

     -- Orta qutu: Xüsusi işarə X, boş = standart fond modeli

     -- M9BW: Maqnit açarı, boş = sensor yoxdur

     -- Sondan əvvəlki qutu: Maqnit açarının miqdarı; boş = 2 ədəd, S = 1 ədəd

     -- Son qutu: Hava limanının ip spesifikasiyası

        Boş = M5 ip (yalnız 10/20 ölçüsü üçün); XF = G1/8; XN = NPT1/8 Amerika sapı

Əsas Struktur Üstünlükləri

  1. Simmetrik İkili Porşenli Raf və Pinion Sürücü

     -- İkili sinxron porşenlər dişliləri sinxron şəkildə itələyir, birtərəfli boşluqları aradan qaldırır; sıfır fırlanma titrəməsi ilə vahid fırlanma anı çıxışı, tək porşenli qanadlı silindrlərə nisbətən daha yüksək yükləmə qabiliyyəti.

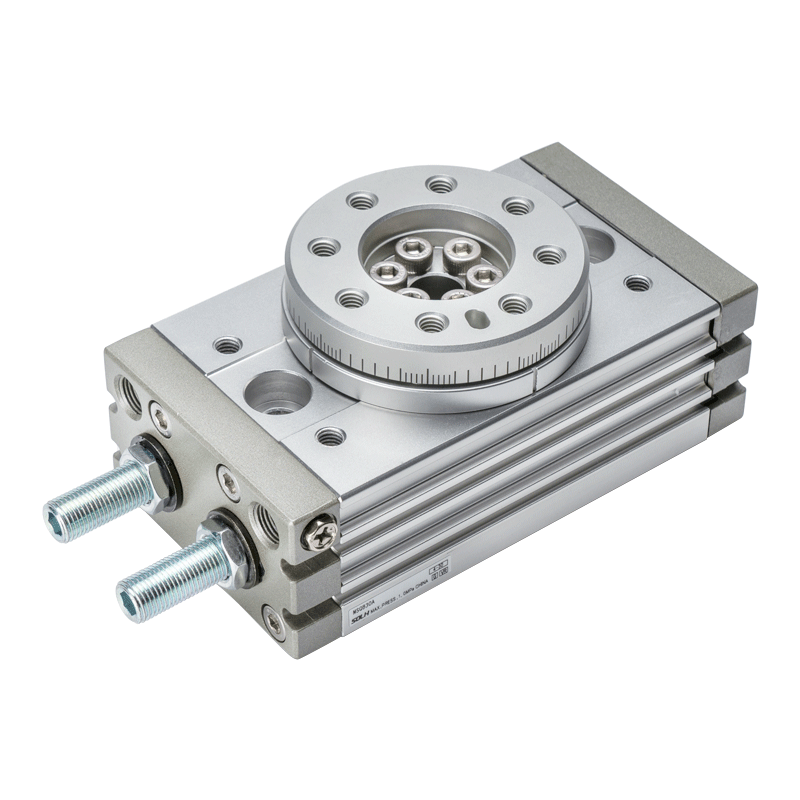

  2. Yerləşdirmə pin dəlikləri ilə inteqrasiya olunmuş fırlanan masa

     -- Cədvəldə əvvəlcədən işlənmiş yerləşdirmə pin delikləri və standart montaj üçün tıqqıltılı deşiklər birbaşa cig/iş parçasının kilidlənməsi, asan hizalanma və yüksək inteqral sərtlik üçün. Mərkəzi boşluq (φ6~φ24) hava borusu və sensor naqillərinin mərkəzdən, səliqəli daxili maşın quruluşundan keçməsinə imkan verir.

  3. İkili Hava Limanı Layout

     -- İki boru variantı: uç üz hava girişi və ya yan ön E-tipli port, mexaniki müdaxilə olmadan kompakt məhdud avadanlıq üçün çevik boru marşrutu.

  4. Müstəqil İkitərəfli Bucaq Tənzimləmə Vintləri (A şəkilçisi)

     -- Saat əqrəbi istiqamətində və saat yönünün əksinə vuruşu müstəqil şəkildə məhdudlaşdırmaq üçün hər iki ucunda ayrıca məhdudlaşdırıcı vintlər; yelləncək diapazonu 0~190° daxilində sonsuz tənzimlənə bilər, zavod standartı 190°-ə təyin edilmişdir.

  5. İki Könüllü Şok Absorbsiya Sistemi

     -- Standart versiya: aşağı sürətli yüngül yük altında səs-küyün azaldılması üçün ikitərəfli rezin qabar tamponu

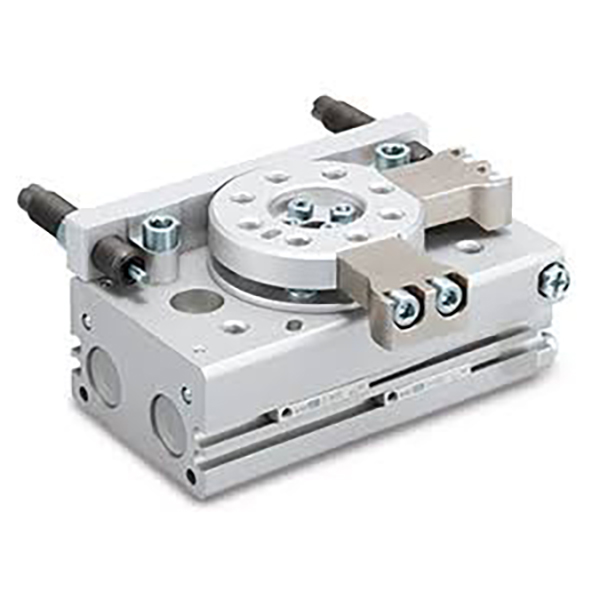

     -- -R hidravlik tampon versiyası: İnteqrasiya edilmiş yağ amortizatoru (L aşağı kinetik / H yüksək kinetik siniflər) yüksək sürətlə ağır zərbələri udur, dayanma vibrasiyasını minimuma endirir və qurğuları və iş parçalarını qoruyur

  6. Maqnetik Mövqe Əlaqəsi Uyğundur

     -- Avtomatik bloklama məntiqi üçün PLC-yə 0°/90°/180° yerində siqnalları ötürmək üçün M9BW / M9BL qamış açarları ilə uyğun gələn silindr gövdəsinin daxilində quraşdırılmış daimi maqnit halqası.

  7. MSQA üçün dəqiq bilyalı rulman dəstəyi

     -- MSQA yüksək dəqiqlikli modeli sinifli dəqiq bilyalı podşipnik qurğusunu qəbul edir; radial və eksenel çıxış ≤0.01mm, təkrar yerləşdirmə dəqiqliyi ±0.01mm. MSQB əsas versiyası ümumi avtomatlaşdırma yerləşdirmə tələblərinə cavab verir.

Universal Standart Texniki Spesifikasiyalar

  1. Sürücü rejimi: İkiqat fəaliyyət göstərən ikili porşenli dayaq və dişli

  2. İşləmə təzyiq diapazonu

    -- Rezin tampon növü: 0,1~1,0 MPa

     -- -R hidravlik tampon növü: 0,1~0,6 MPa

  3. Proof Test Təzyiq: 1.05 MPa

  4. Mühit temperaturu: 0~60℃ (hava dövrəsində buz yoxdur)

  5. Tənzimlənən yelləncək diapazonu: 0~190° sonsuz tənzimlənən, zavodda əvvəlcədən təyin edilmiş 190°; sabit bucaq 90° / 180° isteğe bağlıdır

  6. Yağlama: Fabrikdə əvvəlcədən doldurulmuş uzun ömürlü yağ, yağsız təmiz quru havaya uyğun yağsız dizayn

  7. Tətbiq olunan Orta: Filtrlənmiş quru sıxılmış hava (≥40μm filtrasiya dəqiqliyi)

Tork və Yük Daşıma Tutumu Cədvəli (0,5MPa Təchizat Havası)

Bufer Maks Kinetik Enerji Müqayisə Cədvəli

Model Seçimi Qaydalarını tamamlayın

  1. Dəqiq Dərəcə Seçimi

     -- Çip yerləşdirmə, PCB optik yoxlama, dəqiq montaj → MSQA yüksək dəqiqlik seriyası

     -- Ümumi iş parçasının sürüşməsi, materialın yönləndirilməsi və çeşidlənməsi → MSQB standart əsas seriyası

  2. Bufer Uyğunluğu Qaydası

     -- Aşağı sürətli yüngül yük, xərclərə nəzarət: Qeyri-R rezin bufer modeli

     -- Yüksək tezlikli sürətli dövrə, ağır iş parçasının təsiri: -R hidravlik tampon seçin; yüngül zərbə L dərəcəli, ağır zərbə H dərəcəsi

  3. Yelləncək bucağının seçimi

     -- 90° fırlanan yükləmə/boşaltma: şəkilçi 3 / 5

     -- 180° qarşılıqlı indeksləşdirmə, ikitərəfli aşkarlama: Suffiks 2 / 4

     -- Xüsusi ixtiyari məhdud yelləncək diapazonu: A tənzimləmə vintli universal model

  4. Hava limanının tərtibatı

     -- Kompakt məhdud daxili maşın sahəsi: E yan ön port versiyası

     -- Standart xarici açıq boru kəmərləri: Defolt son üz portu

  5. Mövqe Siqnalının Əlaqəsi

     -- PLC bloklaması üçün tələb olunan yerində siqnal: M9BW maqnit açarlarını təchiz edin (standart 2 ədəd); yalnız tək tərəfli aşkarlama S tək açarı seçin

  6. Mövzu spesifikasiyası

     -- Ölçü 10/20 kiçik çərçivələr standart M5 ip; orta-böyük 30/50 isteğe bağlı G1/8 (XF), NPT1/8 (XN) Amerika sapı

Tipik Sənaye Tətbiqi Ssenariləri

     -- 3C Electronics Precision Automation: Çip fırlanan yerləşdirmə, PCB çoxbucaqlı optik yoxlama, mikro komponent indeksləşdirmə qurğusu

     -- Qablaşdırma İstehsal Xətləri: Şüşə qapaq stansiyaları, karton 90° istiqamət dəyişikliyi, fırlanan etiket əlavəsi

     -- Maşın alətləri qurğuları: İş parçasının sürüşdürülməsi, möhürləmə aparatının indeksləşdirilməsi

     -- Logistik Çeşidləmə Avadanlığı: Materialın yönləndirilməsi, boru kəmərinin fırlanan dayandırma mexanizmi

     -- Mini Manipulyatorların Son Effektoru: Robot birləşməsinin fırlanması, vakuum çubuqunu götürüb yerlə çevirmə

     -- Dəqiqlik Sınaq Avadanlığı: Görmə yoxlaması üçün fırlanan masa, çoxbucaqlı hava keçirmə test cihazı

Pnevmatik Dövrə Uyğunlaşdırma Həllərinin dəstəklənməsi

  1. Standart Ümumi Circuit

     -- AFC hava mənbəyinin iki nöqtəli kombinasiyası → 4V210 5/2 solenoid klapan → PU hava borusu → MSQ fırlanan masa (PLC-yə qoşulmuş M9BW maqnit açarı)

  2. Partlayışa Dayanıqlı Seminar Dövrü

     -- Partlayışa davamlı hava mənbəyi təmizləyici qurğu → 50-VFE partlayışa davamlı 5 yollu solenoid klapan → PU çevik şlanq → təhlükəli mühit üçün MSQB/MSQA fırlanan silindr

  3. Mini Precision Mikro Stansiya

     --AC1500 mini hava tənzimləyicisi filtri → 3V seriyalı 3/2 solenoid klapan → PU4 nazik boru → MSQ10 / MSQ20 kiçik fırlanan masa

Bir cümlənin xülasəsi

     SOLH MSQ ikili porşen çarxı və pinion fırlanan masa MSQB standartı və MSQA yüksək dəqiqlikli siniflərə bölünür, 0~190° tənzimlənən yellənməni, ikili rezin/hidravlik şoku udma qabiliyyətini, ikili uc/yan hava limanının düzülüşü və mərkəzi boşluqlu naqil çuxurunu dəstəkləyir, 3~4 universaldan daha yüksək fırlanma sürəti verir. elektronika, qablaşdırma, dəzgah və sınaq avtomatlaşdırma xətləri üçün indeksləşdirici aktuator.
