HFZ Seriyası Xətti Bələdçi Paralel Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH HFZ seriyası ikili porşen və dayaq və dişli sinxron mexanizmi ilə idarə olunan inteqrasiya olunmuş diyircəkli/top xətti bələdçi ilə təchiz edilmiş yüksək sərtliyə malik paralel tutucudur. SMC MHZ2 seriyası ilə tamamilə dəyişdirilə bilər.

     Üç əməliyyat variantı mövcuddur:

     -- HFZ: İkiqat fəaliyyət göstərən standart tip

     -- HFSZ: Tək fəaliyyətli normal qapalı (yay sıxacı, enerjini söndürmə)

     -- HFTZ: Tək fəaliyyət göstərən normal açıq (yay buraxılışı, söndürülməsi açıq) Ümumi yüngül və orta yükdə dəqiq sıxma, avtomatlaşdırılmış montaj və robot uc effekti tətbiqləri üçün uyğundur.

Əsas Struktur və Əməliyyat Prinsipi

  1. Transmissiya: İkili porşen + dayaq və pinion sinxron ötürücü. İki çənə ofset və ya əyilmə olmadan mükəmməl paralel hərəkəti təmin edir.

  2. Bələdçi Sistemi: Dəyişmənin qarşısını almaq üçün altındakı yerləşdirmə sancaqları olan inteqrasiya olunmuş diyircəkli / top xətti bələdçi. Əla sərtlik, yüksək təkrarlama dəqiqliyi və ofset yükə güclü müqavimət.

  3. Əməliyyat rejimləri

     -- HFZ Double Acting: Açıq / qapalı, universal davamlı istehsal üçün hava təchizatı

     -- HFSZ Tək Fəaliyyətli NC: Hava təchizatı çənələri açır; hava kəsildikdə yay sıxacları (güc kəsilən iş parçasının saxlanması)

     -- HFTZ Tək Təsirli NO: Hava təchizatı çənələri bağlayır; hava kəsildikdə yay açılır (elektrik sönən avtomatik buraxılış)

  4. Konstruksiya: Alüminium ərintisi korpus, paslanmayan polad çənələr, quraşdırılmış maqnit halqa. İkitərəfli maqnit keçid yivləri; çox montaj səthləri: alt / yan / deşik.

  5. Mövqe Dəqiqliyi: ±0,01 mm (delik 6~25); ±0,02 mm (delik 32 ~ 40), yüksək tezlikli velosiped altında sabitdir.

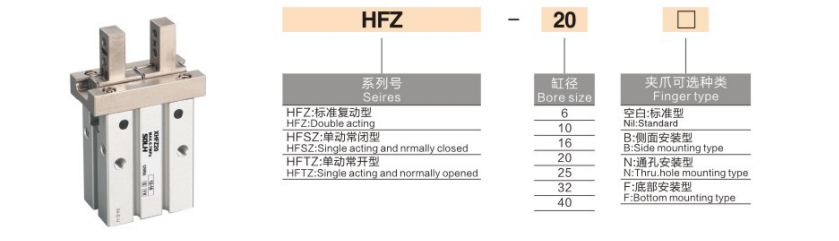

Model Kodlaşdırma Qaydasını tamamlayın

 1. Model Nümunəsi: HFZ20N-M9BW

 2. Standart Sifariş Arayışı

     HFZ25N-M9BW Buruq 25, ikiqat təsirli, delikli montaj, 1m kabel ilə M9B maqnit açarı.

Universal Əsas Texniki Spesifikasiyalar

Stroke & Clamping Force Reference Cədvəli (0.5MPa, Standart Çənələr)

⚠️ Vacib qeyd: Çənə uzatma uzunluğu L artdıqca effektiv sıxma qüvvəsi azalır. Təhlükəsizlik əmsalı ≥1,5 olan yükün yoxlanılması məcburidir.

Tercih Edilən Tətbiq Ssenariləri

  ✅ Aşağıdakı hallarda HFZ seriyasını seçin:

     -- SMC MHZ2 üçün birbaşa dəyişdirmə lazımdır; tək fəaliyyət göstərən gücü söndürmə tutma/buraxma funksiyası tələb olunur

     -- Yüngül və orta yükdə dəqiq paralel sıxma: 3C elektronika, dəqiq avadanlıq, injection qəlibləmə, qablaşdırma avadanlığı

     -- Robot son effektor və dəqiq montaj stansiyaları üçün tələb olunan yüksək sərtlik və ofset yük müqaviməti

     -- Çevik çox istiqamətli montaj: kompakt inteqrasiya olunmuş mexanizm üçün deşikli / yan / alt quraşdırma

Əsas Seçim Təlimatları

   1. İş parçasının çəkisinə və sıxma rejiminə (xarici/daxili tutma) uyğun olaraq buruq ölçüsünü seçin, sıxma qüvvəsinin faktiki yükün ≥1,5 qatını təmin edin.

   2.Əməliyyat rejimi seçimi

     -- Söndürmə davamlı sıxma → HFSZ normal olaraq bağlıdır

     -- Söndürmə avtomatik buraxma → HFTZ adətən açıqdır

     -- Təhlükəsizlik yay tələbi olmadan davamlı kütləvi istehsal → HFZ ikiqat təsirli

  3. Quraşdırma seçimi: Platforma və ya mötərizəni uyğunlaşdırmaq üçün standart dəlik (boş) / deşikli (N) / yan montaj (B)

  4. Mövqe aşkarlanması: -M9□ maqnit açarlarını təchiz edin, ikitərəfli yuvalar açıq və qapalı siqnal rəyi üçün 2 açarı dəstəkləyir

  5. Ofset yükə nəzarət: Çənə uzatma uzunluğunu L ilə məhdudlaşdırın, xətti bələdçinin icazə verilən əyilmə momentini keçməyin

Bir cümlənin xülasəsi

     SOLH HFZ xətti bələdçi paralel pnevmatik tutucu, ikiqat fəaliyyət göstərən HFZ, tək fəaliyyət göstərən NC HFSZ və NO HFTZ variantlarında mövcud olan diyircəkli/toplu bələdçi və dayaq-pinion sinxron ötürücüsünü qəbul edir, çox montaj variantları və ±0,01 mm yüksək dəqiqlik, MHZ2 ilə birbaşa əvəz edilə bilər, ideal yüksək sərtlik üçün EATOC həlli və robotun bərkidilməsi üçün idealdır. ümumi avtomatlaşdırma qurğusu.
