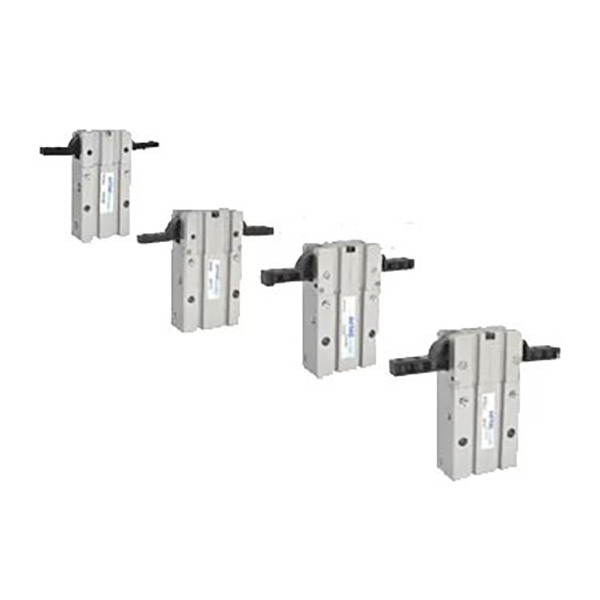

HFR Series 180° Pivot Tipli Geniş Açılış Pnevmatik Tutucu

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH HFR seriyası 180° geniş açılan 2 çənəli pnevmatik tutucudur. Əsas güclü tərəflər: maksimum klirens üçün tam 180° çənə açılması, əla mexaniki qaçınma qabiliyyəti, üç universal montaj səthi, inteqrasiya olunmuş toz keçirməyən struktur və əvvəlcədən quraşdırılmış daimi maqnit. Bu, götür-qoy müdaxiləsini və geniş diapazonlu iş parçasının tutuşunu aradan qaldırmaq üçün böyük yelləncək boşluğu tələb edən yüngül yüklü stansiyalar üçün əsas ötürücü seçimidir.

Əsas Struktur və İşləmə Xüsusiyyətləri

     -- İş prinsipi: Porşen fırlanma hərəkəti üçün iki çənəni hərəkətə gətirmək üçün dönmə bağlayıcı qurğunu itələyir. Tək çənə yelləncək bucağı 90°-ə çatır, çənələr qaçma yerini maksimum dərəcədə artırmaq üçün tam açıldıqda düz xətt təşkil edir.

     -- Fəaliyyət Xarakteristikası: Standart olaraq ikiqat fəaliyyət göstərir; sıxmaq üçün hava təchizatı, açmaq üçün tərs hava. Sabit yerləşdirmə üçün maksimum açıq bucaq 180°±2°, həddindən artıq yaxın bucaq -2°~-5°.

     -- Tozdan və aşınmadan qorunma: Tozlu mühitlər üçün çənə hissəsində optimallaşdırılmış toz keçirməyən struktur. Metal ayırıcı lövhələr aşınmanı azaltmaq və xidmət müddətini uzatmaq üçün sürtünmə səthlərini təcrid edir.

     -- Çevik Montaj: Üç montaj üzü (yan / alt / arxa). Alt bazada pin dəliklərinin yerləşdirilməsi montaj dəqiqliyini yaxşılaşdırır və yerləşdirmə ardıcıllığını təkrarlayır.

     -- Sensor Uyğunluğu: Bütün spesifikasiyalar üçün təchiz olunmuş daimi maqnit. Yan divarlardakı dairəvi sensor yivləri əlavə mötərizələr olmadan CMSH/DMSH(S) maqnit açarlarının birbaşa quraşdırılmasını dəstəkləyir.

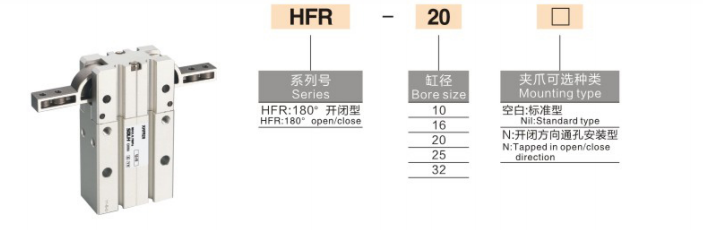

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: HFR20N+2CMSH

   2. Standart Sifariş İstinad Nümunələri

     -- HFR16: Buruq 16, maqnit açarı olmayan ikiqat fəaliyyət göstərən əsas model

     -- HFR25N: Buruq 25, çuxurdan montaj versiyası

     -- HFR32+2CMSH: Buruq 32, iki CMSH maqnit açarı ilə təchiz olunub

Universal Əsas Texniki Spesifikasiyalar (ikiqat təsirli @0,5MPa)

Əsas Rəqabət Üstünlükləri

   1. Tam mexaniki qarşısını almaq üçün 180° ultra geniş açılış

     -- Çənələr tam vuruşda düz xətt üzrə hizalanır, iş parçasına müdaxilə məsələlərini həll etmək üçün maksimum boşluq təmin edir, dərin boşluq və dar açılan komponentlərin seçilməsi üçün idealdır.

   2. Yüngül səmərəli pivot keçid strukturu

     -- Sadələşdirilmiş keçid dizaynı ekvivalent paralel tutucularla müqayisədə bədən çəkisini 15% azaldır, yüksək tezlikli yüngül yük dövrləri üçün uyğun sürətli reaksiya.

   3. Ağır atelye şəraiti üçün toz keçirməz və aşınmaya davamlıdır

     -- Xüsusi çənə sızdırmazlığı zibilin daxil olmasına mane olur; sürtünmə əleyhinə metal separatorlar dövriyyənin ömrünü ≥5 milyon dəfə təmin edir.

   4. Asan işə salmaq üçün üç tərəfli montaj və yerləşdirmə sancaqları

     -- Çox istiqamətli montaj dəlikləri alt yerləşdirmə sancaqları ilə birlikdə mürəkkəb alət düzümü üçün sürətli mərkəzləşdirməyə və ardıcıl təkrar yerləşdirməyə imkan verir.

   5. Daxili maqnit, sensorun quraşdırılmasına hazırdır

     -- Standart inteqrasiya olunmuş daimi maqnit və xüsusi sürüşmə yivləri əlavə montaj qurğularını aradan qaldırır, komponentin dəyərinə və montaj vaxtına qənaət edir.

Montaj Formaları və Tipik Sənaye Tətbiqləri

   1. Montaj Seçimləri

   -- Yan montaj: Geniş ölçülü iş parçasının montaj xətlərində ötürülməsi üçün üfüqi geniş açılan tutacaq

   -- Aşağı montaj: Şaquli qaldırma və dərin boşluq kalıbı və konteynerlərin yığılması üçün qaçınma hərəkəti

   -- Arxa montaj: Mexanik müdaxiləyə meylli məhdud stansiyalar üçün yan boşluq tutma

   2. Tipik Tətbiq Ssenariləri

     -- 3C və Elektronika: Tutma mobil orta çərçivələr, batareya bölmələri və böyük plastik korpuslar

     -- Avtomobil Komponentləri: Lampa qabıqlarının, daxili panellərin və böyük rezin hissələrin köçürülməsi

     -- Qablaşdırma və Logistika: Böyük kartonların, altlıqların və torbalı materialların yığılmasından çəkinin

     -- Ümumi avtomatlaşdırma: 180° boşluq tələb edən yükləmə/boşaltma, dövriyyə və yığma stansiyaları

3 Addımlı Sürətli Seçim Bələdçisi

   1. İş parçasının kütləsi və tutma momenti əsasında delik seçimi

     -- 10 ≤0,5kq；16 =0,5~1kq；20 =1~2kq；25 =2~3kq；32 =3~5kq. Ehtiyat ≥30% təhlükəsizlik marjası.

   2. Swing vuruşunun təsdiqi

     -- Tam 180° klirensdən qaçınmaq lazımdırsa, HFR seçin; MHW2-ni yalnız şiddətli müdaxilə olmadan geniş bucaqlı sıxma ilə seçin.

   3. Konfiqurasiya uyğunluğu

     -- PLC bloklama nəzarəti: Tam açıq və qapalı vəziyyətə nəzarət etmək üçün iki CMSH açarı quraşdırın.

     -- Quraşdırma tələbi: Aşağı yerləşdirmə üçün yerləşdirmə sancaqları ilə standart versiya; deşikli quraşdırma üçün N şəkilçisini seçin.

Bir cümlənin xülasəsi

     SOLH HFR dönmə tipli 180° eni açılan pnevmatik tutucu, tam 180° çənə boşluğu, üç tərəfli montaj, toz keçirməyən konstruksiya və quraşdırılmış maqnit ilə əlaqə yelləncək mexanizmini qəbul edir; avtomatlaşdırılmış götürmə və yerləşdirmə, 3C-də böyük mexaniki qaçınma sahəsi tələb edən dövriyyə stansiyaları, avtomobil və qablaşdırma avadanlığı üçün üstünlük verilən yüngül yük ötürücüsü.
