Theyüksək və aşağı gərginlikli keçid şkafıiki hissədən ibarətdir: şkaf və elektrik açarı, yerüstü giriş və çıxış, kabel girişi və çıxışı və şin bağlantısı kimi funksiyaları olan.
Şkaf bir qabıqdan, elektrik komponentlərindən (izolyasiya edən hissələr daxil olmaqla), müxtəlif mexanizmlərdən, ikincil terminallardan və birləşmələrdən ibarətdir.
Şkaf materialları
1. Soyuq haddelenmiş polad təbəqə və ya bucaqlı polad (qaynaq şkafları üçün); 2. Alüminium-sink polad lövhə və ya sinklənmiş polad lövhə (şkafların yığılması üçün). 3. Paslanmayan polad lövhə (qeyri-maqnit). 4. Alüminium lövhə (qeyri-maqnit).
Şkafın funksional bölməsi
1. Əsas avtobus otağı. 2. Elektrik açarı otağı. 3. Kabel otağı. 4. Estafet və alət otağı. 5. Şkaf üstü kiçik avtobus otağı. 6. İkinci dərəcəli terminal otağı.
Şkafdakı elektrik komponentləri
1. Şkafda ümumi istifadə olunan ilkin elektrik komponentləri (əsas dövrə avadanlığı) aşağıdakı avadanlıqlardır:

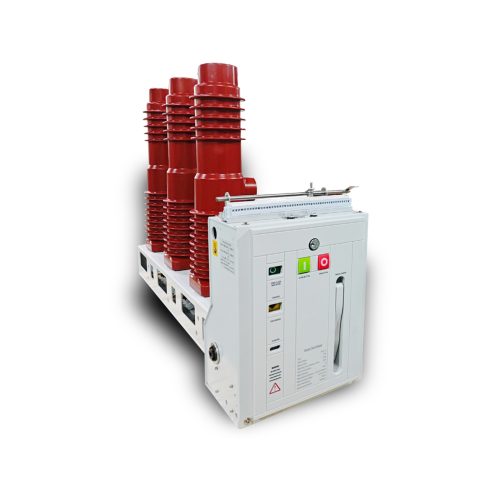

1. Cərəyan transformatoru. 2. Gərginlik transformatoru. 3. Torpaq açarı. 4. İldırım qoruyucusu (müqavimət tutumu absorber). 5. Ayırıcı. 6. Yüksək gərginlikli elektrik açarı. 7. Yüksək gərginlikli kontaktor. 8. Yüksək gərginlikli qoruyucu. 9. Transformator. 10. Yüksək gərginlikli canlı ekran. 11. İzolyasiya hissələri [məsələn: divar kolları, kontakt qutusu, izolyator, izolyasiya istilik Büzülmə (soyuq büzüşmə) qabığı]. 12. Əsas şin və şaxələndirici şin. 13. Yüksək gərginlikli reaktor. 14. Yük açarı. 15. Yüksək gərginlikli bir fazalı şunt kondensatoru və s.
Şkafda tez-tez istifadə olunan əsas ikinci dərəcəli komponentlər aşağıdakı avadanlıqlardır:
1. Estafet. 2. Vatt-saat sayğacı. 3. Amper metr. 4. Voltmetr. 5. Güc sayğacı. 6. Güc faktoru sayğacı. 7. Tezlik ölçən. 8. Qoruyucu. 9. Hava açarı. 10. Transfer açarı. 11. Siqnal işığı. 12. Rezistor. 13. Düymə. 14. Mikrokompüterin inteqrasiya olunmuş mühafizə qurğusu və s.
İkinci dərəcəli komponentlər, həmçinin ikinci dərəcəli avadanlıq və ya köməkçi avadanlıq kimi tanınan, əsas avadanlığı izləyən, nəzarət edən, ölçən, nizamlayan və qoruyan aşağı gərginlikli avadanlıqlara aiddir.
-
