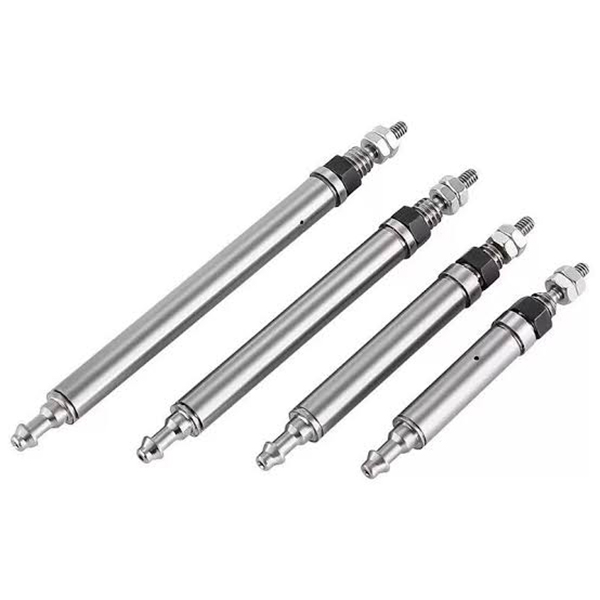

CJ1 Seriyası Miniatür Pin Silindr (Ultra Kiçik Mikro Hava Silindr φ2.5 / φ4mm)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH CJ1 seriyası ultra miniatür tək / ikiqat fəaliyyət göstərən pin tipli silindrlərdir. Əsas üstünlükləri: ultra kompakt kiçik kontur, yüngül konstruksiya, aşağı çıxış gücü və sürətli reaksiya. Qapalı məkanda dəqiq sürücülük, mikro yükləmə itələmə və çəkmə tapşırıqları, elektronika və 3C avtomatlaşdırılması üçün miniatür stansiyalar üçün nəzərdə tutulmuşdur. Mikro avtomatlaşdırma tətbiqləri üçün əsas aktuatordur.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- Sürücü növləri: Tək təsirli (yay dönüşü) & İkiqat fəaliyyət göstərir. Buruq seçimləri: φ2.5 (tək təsirli eksklüziv); φ4 (tək / ikiqat fəaliyyət üçün mövcuddur).

     -- Struktur xarakteristikası: Dairəvi gövdə, nazik sancaqlı piston çubuğu, quraşdırılmış yastıq yoxdur, əsas yivli montaj. φ4 modelinin xarici gövdə diametri cəmi 4 mm, xalis çəkisi bir neçə qram qədər aşağıdır.

     -- Dinamik Performans: Yastıqsız quruluş pistonun sürətli reaksiyasını təmin edir. İşləmə sürəti: 50~500mm/s, yüksək tezlikli qısa vuruşlu hərəkətlər üçün uyğundur.

     -- Material və Sızdırmazlıq: Sərt anodlaşdırılmış alüminium gövdə, NBR möhür komponentləri, yağsız dizayn, təmiz və ya bir qədər yağlı atelye mühitlərinə uyğundur.

     -- Çevik quraşdırma: eksenel fiksasiya üçün hər iki ucunda iplərlə əsas versiya. Çubuğun yan başındakı port oriyentasiyası ±90° tənzimlənə bilər ki, bu da dar planlarda boruların marşrutlaşdırılması üçün əlverişlidir.

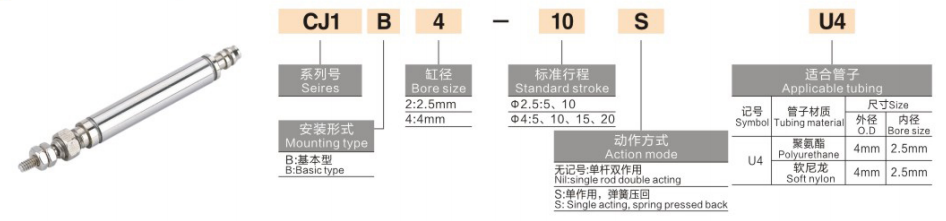

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: CJ1B4-10SU4

   2. Standart Sifariş İstinad Nümunələri

     -- CJ1B2-10SU4: Buruq 2.5, vuruş 10, tək təsirli yay qayıdışı

     -- CJ1B4-15U4: Buruq 4, vuruş 15, ikiqat təsirli

     -- CJ1B4-5SU4: Buruq 4, vuruş 5, tək fəaliyyət göstərən yay qayıdışı

Universal Əsas Texniki Spesifikasiyalar (0.5MPa Təchizat Təzyiqi)

Əsas Rəqabət Üstünlükləri

   1. Dar quraşdırma sahəsi üçün ultra miniatür ayaq izi

     -- Minimum çuxur φ2,5, xarici gövdə diametri φ4, çəkisi yalnız 2~3,5 q, ultra kompakt avadanlıq sxemlərinə asanlıqla inteqrasiya olunur.

   2. Aşağı itələmə dəqiqliyi xətti sürmə

     -- Çıxış təzyiqi 0,64~6,3N @0,5MPa aralığındadır, ≤100 q mikro yüklər üçün idealdır, incə kiçik iş parçalarına zərbə vurmasının qarşısını alır.

   3. Yüksək tezlikli sürətli cavab

     -- Yastıqsız quruluş sürətli işə salma təmin edir, istehsalın səmərəliliyini artırmaq üçün dəqiqədə ≥300 dövrə qısa vuruşu dəstəkləyir.

   4. Yağsız əməliyyat və uzun xidmət müddəti

     -- NBR sızdırmazlıq sistemi təmiz istehsal mühiti üçün yağsız sıxılmış havanı dəstəkləyir; mexaniki xidmət müddəti ≥3 milyon dövrə.

   5. Tənzimlənən port istiqaməti və sadə montaj

     -- Rod tərəfi hava limanı ±90° dönə bilər. İkitərəfli xarici yivlər əlavə montaj mötərizələri olmadan birbaşa eksenel kilidləməyə imkan verir və yerində istismara verilməsini asanlaşdırır.

Montaj Seçimləri və Tipik Sənaye Tətbiqləri

   1. Montaj formaları

     -- Eksenel sap montajı: Düz təkan-çəkmə hərəkəti üçün hər iki ucunu birbaşa avadanlıqa vidalayın

     -- Yan mötərizənin montajı: Yanal quraşdırma üçün əlavə miniatür braket, yelləncək və ya yan sürmə üçün uyğundur

   2. Tipik Tətbiq Ssenariləri

     -- 3C və Elektronika: Mobil düymələrin davamlılığının sınağı, mikro plastik hissələrin sıxılması, çiplərin çıxarılması və yerləşdirilməsi

     -- Həssas Alətlər: Mini klapan keçidi, fiber optik yerləşdirmə, incə tənzimləmə mexanizmləri

     -- Ümumi Avtomatlaşdırma: Mikro komponentlərin yüklənməsi/boşaldılması, yüngül etiket qabığı, miniatür cig işə salınması

     -- Tibbi Avadanlıq: Kiçik alətli teleskopik hərəkət, mikro maye hərəkəti, dəqiq yerləşdirmə qurğuları

3 Addımlı Sürətli Seçim Bələdçisi

   1. Faydalı yükə əsaslanan buruq seçimi

     -- ≤50g yük üçün φ2.5；φ4 50~100q yük üçün. Aşağı itələmə xüsusiyyətlərinə görə minimum 50% təhlükəsizlik marjasını qoruyun.

   2. Vuruşun təsdiqi

     -- Tələb olunan səyahət məsafəsinə uyğun olaraq vuruş seçin; sabit yüksək tezlikli əməliyyat üçün daha qısa vuruşlara üstünlük verin.

   3. Fəaliyyət rejimi seçimi

     -- Tək fəaliyyət (S şəkilçisi ilə): Elektrik kəsilməsi təhlükəsizliyi dizaynı üçün yay sıfırlama ilə bir istiqamətli təkan/çəkmə

     -- İkiqat fəaliyyət: Qaytarma yayı olmadan iki istiqamətli dəqiq xətti sürmə

Bir cümlənin xülasəsi

     SOLH CJ1 ultra miniatür sancaqlı pnevmatik silindr, 3C sınağı, dəqiqlikli alətlər və tibbi miniatür avtomatlaşdırma avadanlığı üçün geniş istifadə olunan, φ2.5 / φ4 delikli, ultra yüngül yığcam dizaynlı və tənzimlənən hava limanının istiqaməti ilə tək yaylı qayıdış və ikiqat təsirli variantlarda mövcuddur.
