MRHQ Series İnteqrasiya edilmiş Fırlanan Tutucu (Lan Tipi, Tutma və Dönmə Hamısı Bir Arada)

Brend: SOLH by Richge Technology

Məhsula Baxış

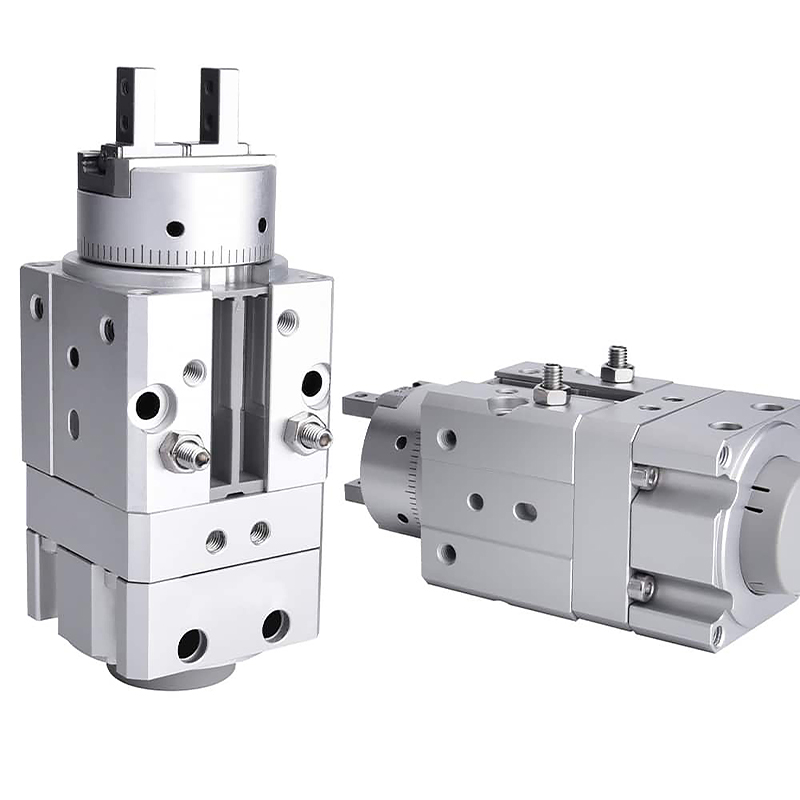

     SOLH MRHQ seriyası qanad tipli fırlanan silindr və paralel 2 çənə tutucunu birləşdirən inteqrasiya olunmuş ötürücüdür. Əsas üstünlüklər: ultra kompakt inteqrasiya edilmiş struktur, standart 90° / 180° yellənmə bucaqları, ±10° bucaq incə tənzimlənməsi, 5 istiqamətli universal montaj, yüksək sürətli və yüksək dəqiqlikli əməliyyat. Yüngül və orta yüklü iş parçasının sıxılması, fırlanması, ötürmə xəttinin istiqamətinin dəyişdirilməsi və məhdud məkan stansiyaları üçün üstünlük verilən həlldir. Mexanik quruluşu sadələşdirmək üçün fırlanan masanın diskret birləşməsini + ayrıca tutucunu dəyişdirin.

Əsas Struktur və İşləmə Xüsusiyyətləri

     -- İş prinsipi: İnteqrasiya edilmiş qanadlı fırlanan qurğu daxili paralel tutucu ilə uyğunlaşdırılmış çıxış şaftının fırlanmasını idarə edir. Əlavə birləşdirici mötərizəsiz bir parça quruluş.

     -- İnteqrasiya ləyaqəti: Split fırlanan masa + tutucu qurğu ilə müqayisədə ümumi uzunluq ~20% qısaldılmışdır. Daha hamar hərəkət və daha sürətli cavab üçün fırlanma zamanı boruların/kabellərin yellənməsindən və çəkilməsindən çəkinin.

     -- Yelləncək bucağının tənzimlənməsi: Standart 90° və 180° versiyalar. Son dayanacaq vintləri çoxbucaqlı yerləşdirmə tələblərini ödəmək üçün ±10° ümumi tənzimləməni (hər ucunda ±5°) təmin edir.

     -- Çevik montaj: 5 montaj üzü (2 eksenel son üz + 3 yan tərəf). Tez mərkəzləşdirmə və asan montaj üçün yuxarı/aşağı və yan yerləşdirmə pin dəliklərində bossların yerləşdirilməsi.

     -- Material və Davamlılıq: Sərt anodlaşdırılmış alüminium korpus, aşınmaya davamlı qanadlı möhürlər və paslanmayan polad çənələr. Mexanik xidmət müddəti ≥5 milyon dövrə, yüksək tezlikli avtomatlaşdırılmış xətlər üçün sabitdir.

     -- Sensor Uyğunluğu: Maqnit halqa ilə təchiz olunmuş zavod. Dördədək maqnit açarı dəstəkləyir: ikisi fırlanma limitinin aşkarlanması üçün və ikisi tam qapalı dövrə mövqeyinə nəzarəti həyata keçirmək üçün açıq/qapalı əks əlaqə üçün.

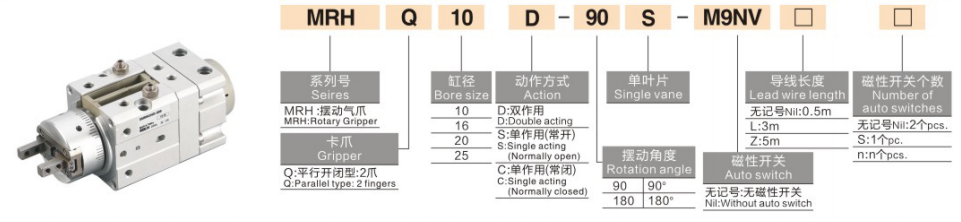

Model Kodlaşdırma Qaydasını tamamlayın

 1. Model Nümunəsi:MRHQ16D-90S-M9B

  2. Standart Sifariş İstinad Nümunələri

     -- MRHQ10D-90S: Buruq 10, ikiqat fəaliyyət göstərən çənə, 90° fırlanma, tək qanadlı fırlanan qurğu, açarsız

     -- MRHQ25D-180S-M9BW: Buruq 25, 180° yelləncək, M9BW maqnit açarı ilə təchiz olunub

Universal Əsas Texniki Spesifikasiyalar (Sınaq Təzyiq: 0.5MPa)

Əsas Rəqabət Üstünlükləri

  1. Kompakt hamısı bir yerdə struktur, yerə qənaət edən və sabit hərəkət

     -- Qarışıq tutma və fırlanma funksiyası ümumi ölçüləri azaldır, fırlanma zamanı kabel/boruların sürüklənməsini aradan qaldırır, dar avadanlıq boşluqları üçün idealdır.

  2. İncə bucaq tənzimlənməsi ilə standart 90° / 180° yelləncək

     -- Tənzimlənən ±10° fırlanma diapazonu, iş parçasının fırlanması, istiqamətin ötürülməsi və çoxbucaqlı yerləşdirmə prosesləri üçün uyğundur.

  3. 5 istiqamətli montaj + dəqiq yerləşdirmə quruluşu

     -- Eksenel və yanal çox istiqamətli quraşdırma, başlıqların və pin dəliklərinin yerləşdirilməsi mərkəzləşdirməni asanlaşdırır və istismara vermə müddətini qısaldır.

  4. Yüngül/orta yüklər üçün yüksək tezlik və yüksək dəqiqlik

     -- Çənə təkrarlama dəqiqliyi ±0,01 mm, çənə 180 cpm-ə qədər dövriyyə; 0,1 ~ 5 kq olan iş parçaları üçün nəzərdə tutulmuşdur.

  5. PLC bloklanması üçün çox nöqtəli sensor monitorinqi

     -- Avtomatlaşdırılmış ardıcıl idarəetmə üçün fırlanma həddi mövqelərinə və çənənin açıq/qapalı vəziyyətinə eyni vaxtda nəzarət etmək üçün dördə qədər maqnit açarı quraşdırıla bilər.

Quraşdırma Metodları və Tipik Sənaye Tətbiqləri

  1. Montaj Seçimləri

     -- Eksenel üfüqi montaj: montaj xətlərində iş parçasının istiqamətinin dəyişməsi

     -- Uzununa şaquli montaj: Yuxarı-aşağı yükləmə və dəzgahlar üçün dövriyyə əməliyyatı

     -- Yan tərəfdən montaj: Qapalı stansiyalarda yan tutma və çevirmə

  2. Tipik Tətbiq Ssenariləri

     -- 3C və Elektronika: Telefon korpuslarını, batareya qapaqlarını və miniatür dəqiq komponentləri tutmaq və çevirmək

     -- Avtomobil Komponentləri: Daxili plastik hissələrin, rezin elementlərin və kiçik tökmələrin köçürülməsi

     -- Qablaşdırma və Logistika: Kiçik qutular, altlıqlar və torbalı materiallar üçün istiqamət dəyişikliyi

     -- Ümumi Avtomatlaşdırma: Stansiya kommutasiyası, iş parçasının 180° dövriyyəsi və yerləşdirmə qurğusu

3 Addımlı Sürətli Seçim Bələdçisi

  1. İş parçasının kütləsi əsasında buruq seçimi

     -- 10 ≤ 1kq；16 = 1~2kq；20 = 2~3kq；25 = 3~5kq. Minimum 30% təhlükəsizlik marjasını qoruyun.

  2. Yelləncək bucağının təsdiqi

     -- 90° dövriyyə üçün 90S seçin; 180° çevirmək üçün 180S seçin. Fırlanan vuruşun incə tənzimlənməsi tələb olunursa, MRHQ seçin.

  3. Konfiqurasiya uyğunluğu

     -- Qapalı dövrə mövqeyinə nəzarət: Həm dönmə, həm də çənə vəziyyətinə nəzarət etmək üçün dörd M9 seriyalı maqnit açarı quraşdırın.

     -- Məhdud quraşdırma sxemi: Ayrılmış fırlanan masa + tutucu montaj yerinə MRHQ inteqrasiya olunmuş modelinə üstünlük verin.

Bir cümlənin xülasəsi

     SOLH MRHQ qanad tipli inteqrasiya olunmuş dönər tutucu paralel çənə sıxma və fırlanma dövriyyəsini standart 90°/180° tənzimlənən yellənmə bucağı, 5 istiqamətli montaj və çox sensor uyğunluğu ilə bir kompakt qurğuda birləşdirir; iş parçasının sürüşdürülməsi, yükləmə/boşaltma və məhdud məkanda avtomatlaşdırılmış istehsal xətlərində istiqamətin ötürülməsi üçün mükəmməl yüngül və orta yük həlli.
