HLQ / HLQL Seriyası İki Milli Həssas Xətti Sürüşmə Silindr (Dövriyyə Topu Bələdçisi)

Brend:Richge Technology tərəfindən SOLH

Məhsulun yerləşdirilməsi

     SOLH HLQ / HLQL əkiz vallı dəqiq sürüşmə silindri, avtomatlaşdırılmış avadanlıq üçün yüksək dəqiqlikli, yüksək sərtliyə malik hamar xətti qarşılıqlı hərəkəti təmin edən təkrar dövriyyəli top xətti bələdçi əsas strukturunu qəbul edir. İki variant müvafiq olaraq yüngül-orta və ağır eksantrik yük iş şəraitini əhatə edir.

Seriyaya baxış

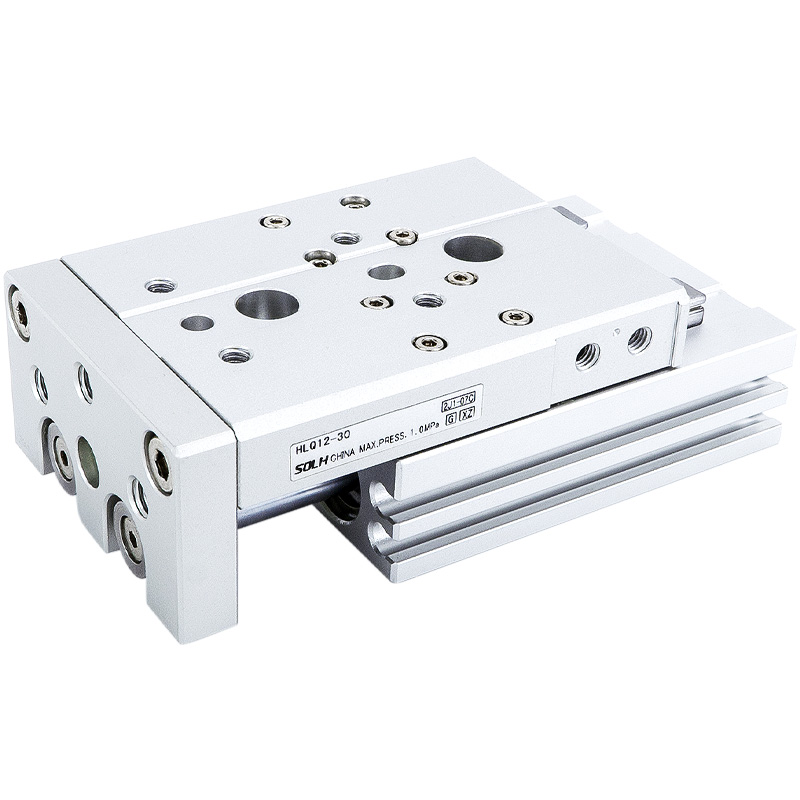

     -- HLQ Standart Növü: Silindr gövdəsi sürüşmə qurğusunun yan tərəfində yerləşir, ümumi eni yığcamdır

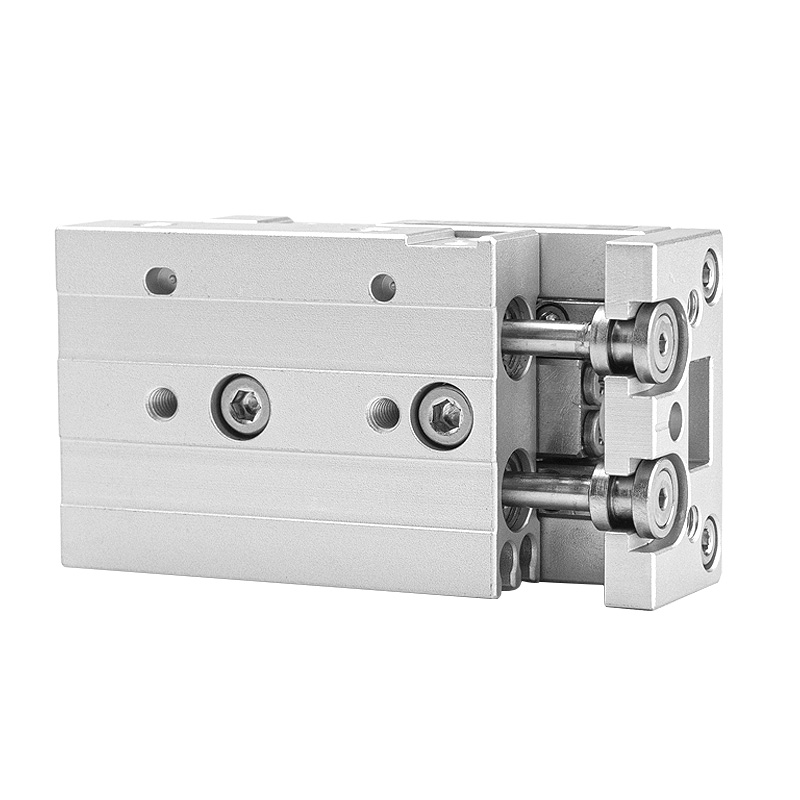

     -- HLQL Simmetrik Növ: Mərkəzləşdirilmiş silindr + ikili simmetrik bələdçi relslər, ultra yüksək sərtlik və əyilmə qabiliyyəti

     -- Bələdçi Struktur: Sirkulyasiya edən top xətti bələdçi; buruq 6/8 üçün tək rels, buruq ≥12 üçün ikili paralel relslər

     -- İş rejimi: İkiqat fəaliyyət göstərən qarşılıqlı hərəkət

     -- Tətbiq edilə bilən Orta: filtrasiya dəqiqliyi ≥40μm olan sıxılmış hava

Əsas Texniki Spesifikasiya Cədvəli

Struktur və Performans Üstünlükləri

  1. İkiqat dəqiq dövriyyəli top bələdçi relsləri

     -- Aşağı sürtünmə, ultra hamar hərəkət, əla düzlük və təkrar yerləşdirmə dəqiqliyi; uzun xidmət müddəti üçün inteqrasiya edilmiş pas əleyhinə toz keçirməyən örtük.

  2. Daxili üzən birləşmə

     -- Piston və sürüşmə vaqonu arasında elastik üzən əlaqə yanal qüvvə və eksantrik fırlanma anı əvəz edir, piston çubuğunun deformasiyasının və həddindən artıq yüklənmənin zədələnməsinin qarşısını alır.

  3. İkiz Paralel Piston Çubuğunun Dizaynı

     -- İkiqat çıxış gücü, güclü burulma əleyhinə performans, yük altında sürüşmə platformasının sıfır fırlanması.

 4. Çox istiqamətli montaj sxemi

     -- 3 tərəfli quraşdırma üçün alt, ön və yan səthlərdə bərkidilmiş montaj delikləri; armaturun sürətli dəqiq quraşdırılması üçün bazada dəqiq yerləşdirmə sancaqları deşikləri.

  5. 3-Tərəfli Jig Montaj Səthləri

     -- Slaydın üst və ön hissəsində alətlər üçün tıqqıltılı deşiklər; armaturun təkrar yerləşdirmə dəqiqliyinə zəmanət vermək üçün sürüşdürmə çubuğunun üstündəki yerləşdirmə pin dəlikləri.

  6. Əvvəlcədən işlənmiş sensor yivləri

     -- Maqnit qamış açarlarının sürətli quraşdırılması və tənzimlənən mövqeyi üçün silindr tərəfində standart sürüşmə yuvaları.

  7. Müxtəlif Bufer və Stop Blok Kombinasiyaları

     -- Opsiyonel sabit hava tamponu, tənzimlənən hava tamponu (A/AS/AF), hidravlik amortizator buferi (B/BF); çoxlu xarici limit stop bloku aksesuarları mövcuddur.

Standart Model Adlandırma Qaydası

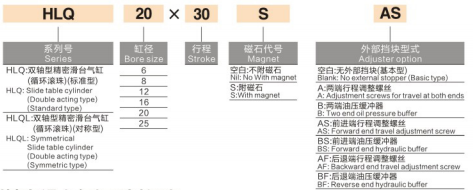

  1. Nümunə Model: HLQ20×30SAS

     -- HLQ = Standart əkiz val seriyası; HLQL = simmetrik yüksək möhkəmlikli ikiqat rels seriyası

     -- 20 = Silindr çuxurunun diametri (mm)

     -- 30 = Nominal vuruş uzunluğu (mm)

     -- S = Daxili daimi maqnit halqası (məcburi standart konfiqurasiya)

     -- A = İki uclu tənzimlənən hava tamponu

        AS = Ön vuruşlu tək tənzimlənən hava tamponu

        AF = Tək tənzimlənən hava tamponu

     -- B = İki uclu hidravlik yağ tamponu

        BF = Tək hidravlik yağ tamponunun qaytarılması

Nəzəri Çıxış Güc Cədvəli (Vahid: N)

Seçim Təlimatları və Tipik Tətbiq Ssenariləri

  1. Model Seçim Məntiqi

     -- HLQ Standart Tipi: Kompakt quraşdırma sahəsi, orta-kiçik yük, yüngül və ya eksantrik yan yük yoxdur

     -- HLQL Simmetrik Növ: Ağır yük, aşkar ekssentrik ofset yükü, yüksək sərtlik və ultra yüksək yerləşdirmə dəqiqliyi tələbləri

  2. Tipik Tətbiqlər

     Dəqiq yerləşdirmə, iş parçasının avtomatik ötürülməsi, pnevmatik sıxma stansiyaları; 3C elektronikasında, yarımkeçirici istehsal xətlərində, avtomatlaşdırılmış montaj avadanlıqlarında və dəqiq sınaq alətlərində geniş istifadə olunur.

Bir cümlənin xülasəsi

     SOLH HLQ / HLQL əkiz vallı resirkulyasiya edən top sürüşdürmə silindri, isteğe bağlı hava/hidravlik tampon, burulmaya qarşı qoşa çubuq və üzən birləşmə dizaynı ilə, standart yığcam və simmetrik yüksək sərtliyə malik ikili variantları təklif edir, universal yüksək dəqiqlikli xətti ötürücü və orta və ağır yüklənmə avadanlığı üçün avtomatik ötürücü.
