Hava silindr

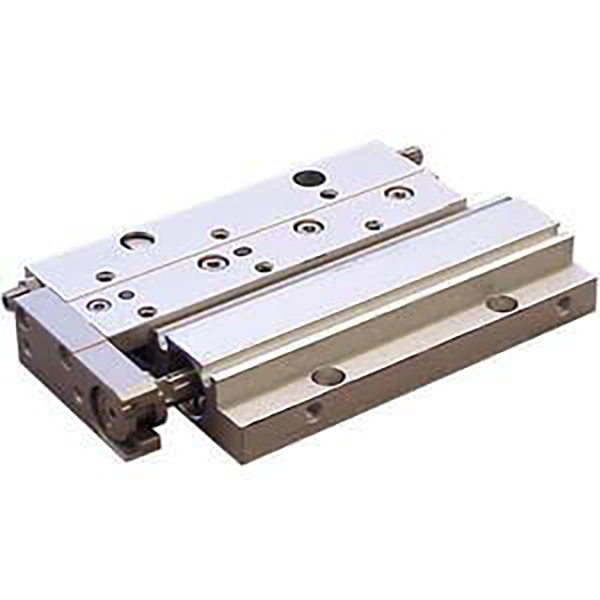

SOLH Richge MXF ultra nazik yüksək sərtlikli pnevmatik sürüşmə masası SMC MXF seriyası ilə əvəz edilə bilər. Silindr və çarpaz diyircəkli bələdçi paralel olaraq yerləşdirilib, gövdə hündürlüyü ekvivalent MXS modelləri ilə müqayisədə 40% azalıb, məhdud şaquli klirensi olan avtomatlaşdırma avadanlığı üçün idealdır. O, yerləşdirmə pin dəlikləri, təkrar yerləşdirmə dəqiqliyi ±0.02mm, buruq ölçüləri φ8~20mm və maksimum standart vuruş 100mm ilə yuxarı və aşağı ikili montajı dəstəkləyir. Standart olaraq ikitərəfli poliuretan tamponlarla, əlavə X10/X11 vuruş tənzimləyiciləri və hidravlik tamponlarla təchiz edilmişdir. Daxili maqnit maqnit açarları ilə işləyir və yağsız uzun dövrəli işləməyə imkan verir. 3C modulunun idarə edilməsi, dəqiq basma və stansiyanın dəyişdirilməsi kimi orta yüklü uzun vuruşlu ötürmə üçün geniş istifadə olunur.

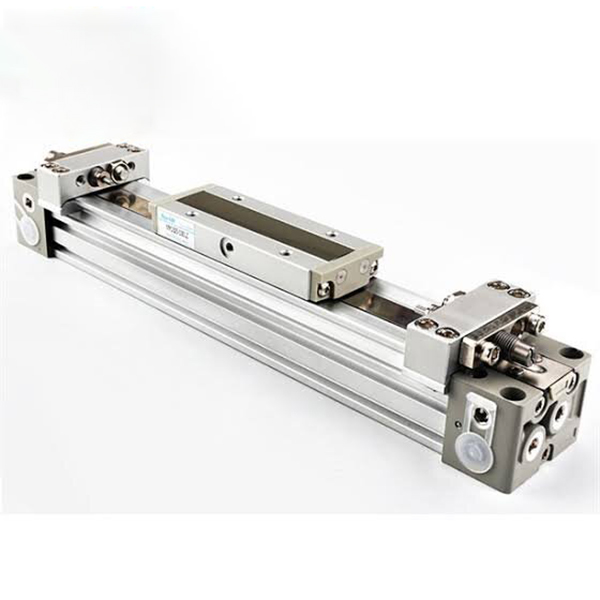

SOLH MY1B mexaniki birləşməli əsas çubuqsuz silindr uyğun SMC modelləri ilə tam dəyişdirilə bilir. Daxili sızdırmazlıq kəməri və toz keçirməyən xarici kəmərlə təchiz edilmiş, ümumi quraşdırma uzunluğu effektiv vuruşa yaxın olan xarici porşen çubuğunu ləğv edir və kravat silindrləri ilə müqayisədə 50% -dən çox yerləşdirmə sahəsinə qənaət edir. Buruq ölçüləri φ10 ilə 100 mm arasında dəyişir, maksimum vuruş 5000 mm-ə qədərdir. Sürüşmə masası əla əyilmə müqavimətinə malik porşenlə möhkəm birləşdirilmişdir, yüngül yüklər altında köməkçi təlimatlar olmadan birbaşa yük montajına imkan verir. Dörd istiqamətli boru kəmərləri (ön, arxa, yan, alt) mövcuddur; φ25~40 modelləri çəki 17% azaldır. Standart quraşdırılmış tənzimlənən hava yastıqları əlavə xarici hidravlik tamponlar və ikitərəfli vuruş tənzimləyiciləri ilə təchiz edilmişdir. Əvvəlcədən qorunan yivlər D-M9 seriyalı maqnit açarlarına uyğun gəlir və təmiz emalatxanalar üçün yağsız əməliyyat dəstəklənir. Yük tutumuna görə təsnif edilir: yüngül iş üçün φ10~20, orta yüngül iş üçün φ25~40, orta yük üçün φ50~63, ağır iş üçün φ80~100. Uzun məsafəli materialların daşınmasında, qapının avtomatik işə salınmasında, emalda ağır iş parçasının yerdəyişməsində və qeyri-standart avtomatlaşdırma xətlərində uzun vuruşlu yerləşdirmədə qənaətcil universal xətti idarəetmə həlli kimi geniş tətbiq olunur.

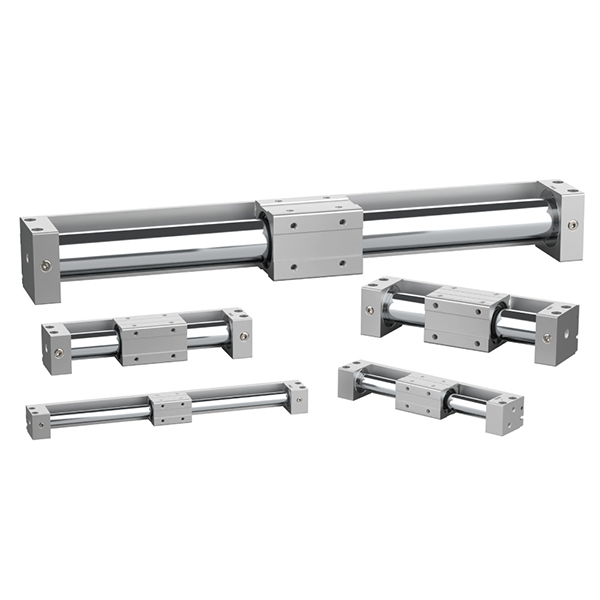

SOLH CY3 maqnit birləşdirici çubuqsuz silindr, SMC həmkarları ilə tam ölçülü dəyişdirilə bilən CY1 seriyasının təkmilləşdirilmiş versiyasıdır. O, sıfır hava sızmasına və çirklənmədən işləməyə nail olmaq üçün tam qapalı barel daxilində daxili porşen və xarici sürüşmə vaqonu arasında təmassız maqnit sinxron ötürücüsü qəbul edir. Buruq ölçüləri φ6 ilə φ63 mm arasında dəyişir, maksimum vuruşla 5000 mm-ə qədər, adi bağlayıcı silindrlərlə müqayisədə quraşdırma işini 50% azaldır. İki variant mövcuddur: eksantrik yükün və maqnit birləşməsinin qarşısını almaq üçün son mötərizələri və xarici bələdçiləri tələb edən əsas tip CY3B; CY3R birbaşa montaj versiyası əlavə montaj sahəsinə qənaət etmək üçün birbaşa avadanlıq bazasında sabitlənmişdir. Uzadılmış aşınmaya davamlı üzüklər minimum iş təzyiqini 0,12 MPa-a endirir. Standart ikitərəfli rezin tamponlar təchiz olunub və əlavə X160 yüksək sürətli versiyası maksimum 1500 mm/s sürəti dəstəkləyir. Əvvəlcədən təyin edilmiş yuvalar mövqe rəyi üçün D-M9 maqnit açarlarını yerləşdirir. Standart yağsız əməliyyat yarımkeçiricilər, elektronika, tibb və qida sənayesi üçün tozsuz emalatxanalara uyğundur. O, gigiyenik avtomatlaşdırmada iş parçasının uzun məsafələrə ötürülməsi, qoruyucu qapının işə salınması və yığcam uzun vuruşlu xətti hərəkət üçün 0,5 kq-dan 40 kq-a qədər yüngül və orta yükləri idarə edir.

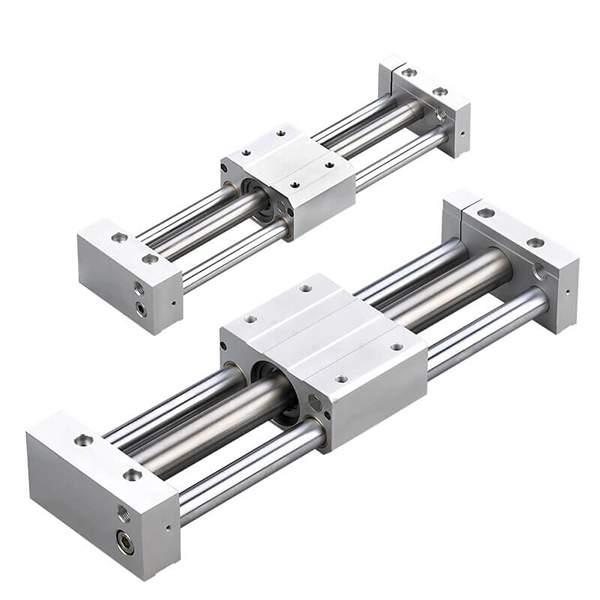

SOLH CY1 seriyası klassik qənaətcil maqnit birləşmə çubuqsuz silindrdir, təkmilləşdirilmiş CY3 seriyasının sələfi, orijinal SMC CY1 məhsulları ilə tam ölçüdə dəyişdirilə bilər. O, elektronika, tibb və qida sənayesinin yağsız təmiz iş mühitləri üçün uyğun olan, təmassız maqnit sinxron ötürücü və sıfır hava sızması ilə tam qapalı barel quruluşunu qəbul edir. Buruq ölçüləri φ6-dan 63 mm-ə qədər, standart vuruş 1000 mm-ə qədər və maksimum 1500 mm-ə qədər uzanan vuruş əla qiymət performansı ilə dəyişir. Beş struktur variantı mövcuddur: xarici bələdçilər və son mötərizələr tələb edən CY1B əsas növü; Əlavə təlimatlar olmadan yüngül yüklər üçün quraşdırılmış sürüşmə podşipnikləri ilə CY1S; Hamar yüksək tezlikli qarşılıqlı əlaqə üçün CY1L bilyalı rulman növü; ±0,02 mm təkrarlanan yerləşdirmə dəqiqliyinə nail olan CY1H yüksək dəqiqlikli modeli; Dar şaquli quraşdırma sahəsi üçün 29% azaldılmış ümumi hündürlüyə malik aşağı profilli CY1F növü. Minimum başlanğıc təzyiqi 0,18MPa təşkil edir, standart ikitərəfli rezin tamponlar və isteğe bağlı xarici hidravlik tamponlarla təchiz olunub, mövqe siqnalının əks əlaqəsi üçün D-M9 və D-A9 maqnit açarları ilə uyğun gəlir. O, CY3 seriyasından daha ucuz başa gəlir və 0,5 kq-dan 40 kq-a qədər olan yüngül və orta yüklər altında təmiz otaq materialının ötürülməsi, qoruyucu qapı sürmə və iş parçasının orta uzun məsafələrə daşınması daxil olmaqla, büdcə ilə məhdud olan ənənəvi avtomatlaşdırma üçün sərfəli seçim kimi xidmət edir.

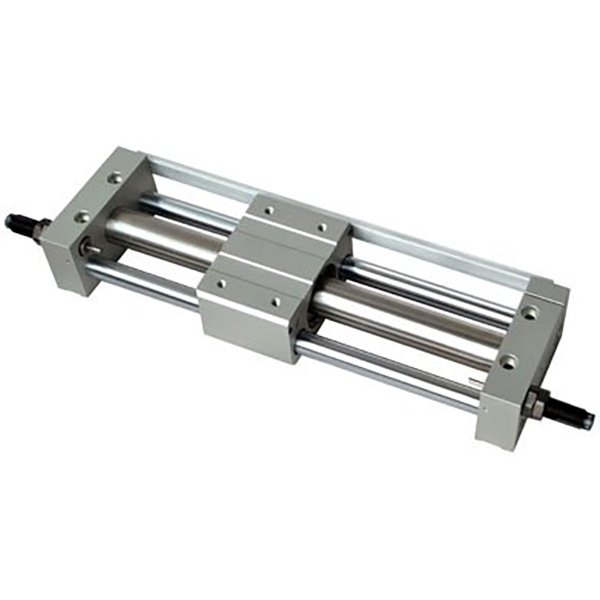

SOLH RM seriyalı maqnit birləşdirici çubuqsuz silindr Airtac analoqları ilə əvəz edilə bilən şəkildə hazırlanmışdır. Sıfır sızma və tozsuz işləmə üçün kontaktsız maqnit sinxron ötürücü və tam qapalı barel quruluşunu qəbul edir, elektronika, tibb və qida sənayesinin yağsız təmiz mühitləri üçün uyğundur. Delik ölçüləri φ10 ilə φ40 mm arasında, maksimum 2000 mm vuruşla, -20℃~70℃ geniş sənaye temperatur diapazonunda işləyir və minimum 0,15 MPa başlanğıc təzyiqi ilə işləyir. Dörd struktur variantı mövcuddur: ən aşağı qiymətə xarici relslər və son mötərizələr tələb edən daxili bələdçisiz əsas tip RMS; Asan quraşdırma üçün əlavə təlimatlar olmadan adi yanal yüklərə müqavimət göstərmək üçün ikili bələdçi çubuqlar və sürüşmə podşipnikləri ilə birləşdirilmiş RMT standart növü; ±0,1 mm təkrar yerləşdirmə dəqiqliyinə nail olan genişləndirilmiş yüksək dəqiqlikli bələdçi çubuqları ilə RMTL dəqiq versiyası; Müstəqil yük daşımaq üçün güclü əyilmə qabiliyyətinə malik RMH ağır yüklü gücləndirilmiş sürüşmə növü. Standart ikitərəfli rezin tamponlar 500 mm/s-ə qədər sabit hərəkət üçün isteğe bağlı tənzimlənən tamponlar və xarici hidravlik tamponlarla təchiz edilmişdir. Opsiyonel maqnit keçid dəstləri mövqe siqnalı rəyi üçün D-M9 sensorlarına uyğun gəlir. Quraşdırılmış bələdçi strukturları xarici xətti bələdçilərin əlavə satınalma və montaj xərclərini azaldır. O, uzun məsafəli materialların daşınmasında, qoruyucu qapının işə salınmasında və orta büdcəli avtomatlaşdırılmış istehsal xətlərində adi bağlayıcı silindrlərin yer qənaət edən təkmilləşdirilməsində geniş istifadə olunan SMC CY1 və CY3 seriyalarına nisbətən yüksək qiymət performansını təmin edir.

SOLH MGJ ultra yığcam mini bələdçi çubuq silindri yalnız miniatür avtomatlaşdırma üçün hazırlanmış SMC standart məhsulları ilə tamamilə əvəz edilə bilər. O, yalnız 5 mm-dən 20 mm-ə qədər ultra-qısa vuruşlarla φ6 mm və φ10 mm olan iki kiçik deşik ölçüsünü təmin edir. Quraşdırılmış ikili bələdçi çubuqlar və inteqrasiya olunmuş bələdçi çərçivəsi mikro komponentlərin sıxılması və yığılması zamanı açısal yerdəyişmənin qarşısını alaraq, ±0,1° ərzində ultra dəqiq anti-fırlanma performansını təmin edir. MGJ6-5 modeli üçün olduqca yüngül strukturun çəkisi cəmi 27,3 qr. İkiqat montaj səthləri (alt və arxa tərəf) və birtərəfli mərkəzləşdirilmiş boru kəmərləri və naqillər sıx çox silindrli yerləşdirmə üçün səliqəli düzülüşü asanlaşdırır. İki uclu rezin tamponlarla yağsız təmirsiz quruluşu qəbul edərək, -10 ℃ ~ 60 ℃ daxilində sabit yüksək tezlikli qarşılıqlı əlaqəni dəstəkləyir. Elektron komponentlərin dəqiq bərkidilməsi, PCB yerləşdirilməsi, tibbi cihazların miniatür klapan işə salınması, nümunə götürmə iynəsinin qaldırılması, yarımkeçirici təmiz emalatxanalarda mikro yerdəyişmə tənzimlənməsi və optik linzaların incə tənzimlənməsində geniş tətbiq olunur. Standart MGP kompakt silindrləri ilə müqayisədə, o, kəskin şəkildə azaldılmış ümumi ölçüyə malikdir, mikro itələmə, məhdud quraşdırma sahəsi və miniatür avtomatlaşdırmanın yüksək dəqiqlikli fırlanmaya qarşı yerləşdirmə tələblərinə mükəmməl cavab verir.

SOLH MGP seriyalı nazik kompakt bələdçi çubuq silindri orijinal SMC məhsulları ilə ölçülü olaraq dəyişdirilə bilər. O, daxili burulma müqavimətinə və xarici bələdçi aksesuarları olmadan güclü yanal yük qabiliyyətinə malik silindr barelinin, ikili bələdçi çubuqların və dəqiq rulmanların inteqrasiya olunmuş strukturunu qəbul edir. Onun düz incə strukturu adi silindrlərlə müqayisədə çəkisini 17% ~ 24% azaldır, presləmə, yerləşdirmə, qaldırma və iş parçasının köçürülməsi kimi kompakt avtomatlaşdırma əməliyyatları üçün mükəmməl uyğun gəlir. Yastıqlara görə təsnif edilən üç alt növ müxtəlif iş şəraitini əhatə edir: metal sürüşmə kollu MGPM, ağır yanal yüklər və tozlu aşağı sürətli siklik iş üçün əla aşınma müqaviməti və toz keçirməyən performansa malikdir; MGPL top kolları yüksək sürətli tez-tez qarşılıqlı əlaqə üçün ultra aşağı sürtünmə və hamar hərəkət təmin edir; MGPA sıfır təmizlikli yüksək dəqiqlikli bilyalı rulmanlar dəqiq quraşdırma və kalibrləmə üçün ±0,01 mm-ə qədər fırlanmaya qarşı dəqiqliyə nail olur. Buruq ölçüləri 5~300 mm standart vuruşlarla φ12 ilə 100 mm arasında dəyişir. Standart ikitərəfli rezin tamponlar təchiz edilmişdir, AZ hava yastığı tamponları isə yüksək sürətli ağır yüklərin hərəkəti zamanı şiddətli zərbələri udmaq üçün 20 mm-dən yuxarı deliklər üçün isteğe bağlıdır. Daxili yuvalar səliqəli naqillər üçün əlavə mötərizələr olmadan D-M9, A93 maqnit açarlarının birbaşa quraşdırılmasını dəstəkləyir. İşləmə təzyiqi 0,12 MPa ilə 1,0 MPa arasında dəyişir və -10℃~60℃ ətraf mühitin temperaturu altında 0,1 MPa minimum işə salma təzyiqi. Elektron PCB-nin yerləşdirilməsi və basılması, yoxlama aparatının qaldırılması, qablaşdırma qidalanması və sıxışdırmanı məhdudlaşdıran ümumi avtomatlaşdırmada geniş şəkildə tətbiq olunan o, çox yönlü inteqrasiya olunmuş idarə olunan pnevmatik aktuator kimi çıxış edir.

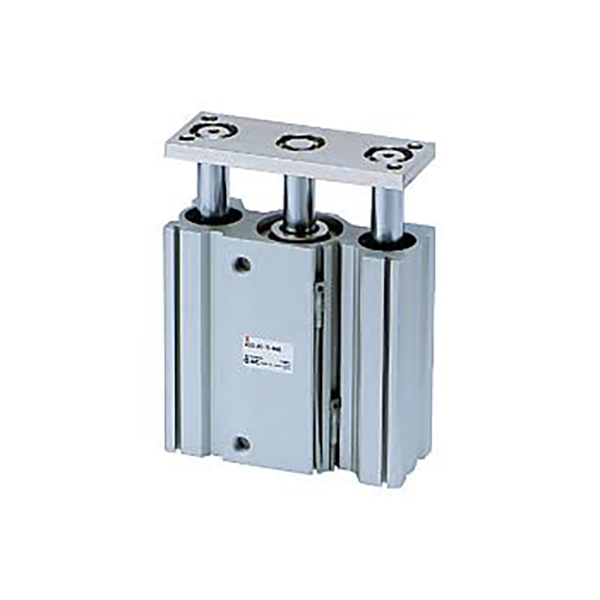

SOLH MGQ seriyalı ultra nazik inteqrasiya olunmuş bələdçi çubuq silindri orijinal SMC spesifikasiyası ilə tamamilə dəyişdirilə bilər. Silindr barelinin və bələdçi çubuqlarının inteqrasiya olunmuş strukturu quraşdırma sahəsinə böyük qənaət etmək üçün adi idarə olunan silindrlərlə müqayisədə ümumi qalınlığı 50% azaldır. O, iki konfiqurasiyada təklif olunan φ12~100 mm buruq ölçülərini və standart vuruşları 25~250 mm əhatə edir: MGQM karbon xəlitəli rulmanlar və MGQL yüksək dəqiqlikli bilyalı podşipniklər. Simmetrik ikili bələdçi çubuq quruluşu yanal yükə, əyilmə və burulmaya qarşı əla müqavimət göstərir. MGQL bilyalı rulman versiyası ±0,04°~±0,08° fırlanmaya qarşı dəqiqliyə nail olur, MGQM sürüşmə rulman növü isə ağır tozlu şərait üçün əla aşınma müqaviməti, toz keçirməyən performans və xərc üstünlüklərinə malikdir. Standart konfiqurasiyalara quraşdırılmış maqnit halqalar, ikitərəfli rezin tamponlar və yağsız texniki xidmət göstərilmədən işləmə daxildir. Opsiyonel XB6 yüksək temperatur variantı 150℃-ə qədər davamlı işləyir. Silindr gövdəsində çoxlu montaj delikləri ayrılmışdır; maqnit açarları ≥32 mm deşiklər üçün dörd tərəfə quraşdırıla bilər və flanşlar/ayaq mötərizələri çoxbucaqlı montajı dəstəkləyir. Minimum 0,1 MPa iş təzyiqi ilə o, konveyer xəttinin dayandırıcısının yerləşdirilməsi və qaldırılması, 3C elektronikasında PCB atılması və büzülməsi, qablaşdırma maşınları üçün qapıların işə salınması və jig yuvası üçün geniş istifadə olunur. O, mexaniki dizaynı sadələşdirmək üçün ayrıca silindr və xarici bələdçi birləşmələrini əvəz edir. Standart MGP və ağır yüklü MGG seriyaları ilə müqayisədə MGQ ən incə profilə və məhdud quraşdırma məkanında yüksək dəqiqlikli əməliyyat üçün optimal performansa malikdir.

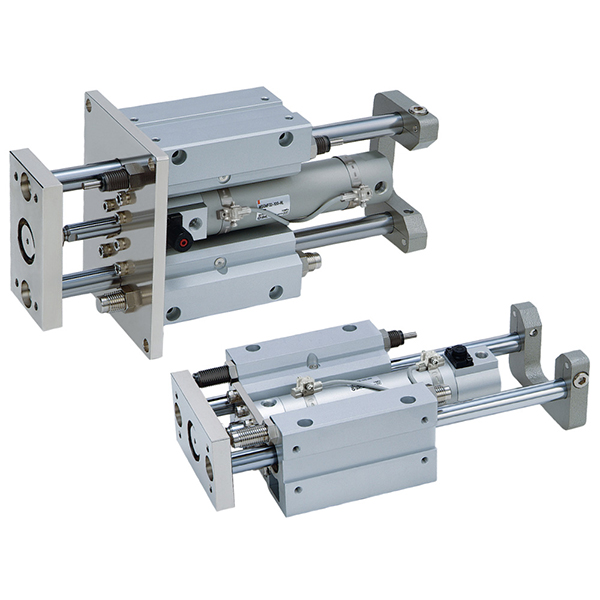

SOLH MGG seriyalı ağır yüklü uzun vuruşlu bələdçi çubuq silindri ekvivalent SMC ağır yük silindrləri ilə ölçülü olaraq dəyişdirilə bilər. Dəyirmi çəllək və xaricdən düzülmüş ikiqat geniş diapazonlu bələdçi çubuqları ilə qurulmuş, yüksək struktur sərtliyi təmin edir. Onun yanal yükləmə qabiliyyəti adi idarə olunan silindrlərdən üç dəfə çoxdur, uzun vuruşlar altında piston çubuğunun əyilməsindən və ekssentrik ağır yüklər altında struktur əyilmələrindən qaçınır. Buruq ölçüləri φ20 mm-dən 100 mm-ə qədər iki variantda dəyişir: MGGM karbon ərintisi sürüşmə rulmanları və MGGL yüksək dəqiqlikli bilyalı podşipniklər. Maksimum standart vuruş 1300 mm-ə çatır, MGP və MGQ seriyalarının vuruş həddini xeyli üstələyir. İkitərəfli quraşdırılmış hidravlik tamponlar uzun məsafəli yüksək sürətli əməliyyat zamanı yaranan kütləvi təsir enerjisini udmaq, səs-küyü effektiv şəkildə azaltmaq və avadanlığı qorumaq üçün standart olaraq gəlir. MGGM sürüşmə podşipnikləri ağır tozlu mühitlər və intensiv konveyer xəttinin dayanması üçün əla aşınma və zərbə müqavimətinə malikdir; MGGL bilyalı rulmanlar ±0,02°-ə qədər yüksək fırlanma əleyhinə dəqiqliklə ultra aşağı sürtünmə və hamar hərəkəti həyata keçirir, yüksək dəqiqlikli uzun vuruşlu yerləşdirmə və yüksək sürətli tsiklik hərəkət üçün idealdır. Bölünmüş modul dizayn aşağı qiymətli texniki xidmət üçün silindr barelinin və bələdçi qurğusunun ayrıca sökülməsinə və dəyişdirilməsinə imkan verir. Mövcud montaj formalarına əsas səth montajı və ön flanş quraşdırılması daxildir; əlavə əlavələr J tipli vuruş tənzimlənməsini (0~50 mm tənzimləmə diapazonu) və -10℃ ilə 150℃ arasında sabit işləyən XB6 yüksək temperatur variantını əhatə edir. Daxili maqnit halqalar standartdır, çevik maqnit açarının quraşdırılması üçün çox istiqamətli yivlərə malikdir. Maksimum işləmə sürəti 1000 mm/s-ə qədər olan iş təzyiqi 0,1~1,0 MPa aralığındadır. Şaquli qaldırıcı platformalara, ağır paletin uzun məsafələrə ötürülməsinə, ağır yük dayanacağına və böyük tıxacın çıxarılmasına geniş şəkildə tətbiq olunur, mexaniki dizaynı sadələşdirmək üçün adi silindrlərin birləşdirilmiş həllini və ayrıca ağır bələdçi dirəklərini əvəz edir, ağır yük, uzun səyahət və yüksək təsirli avtomatik tətbiqlər üçün üstünlük verilən pnevmatik aktuator kimi xidmət edir.
