MY1B Series Mexanik Birləşdirilmiş Çubuqsuz Silindr | Əsas Tip

Brend: SOLH by Richge Technology

Məhsula Baxış

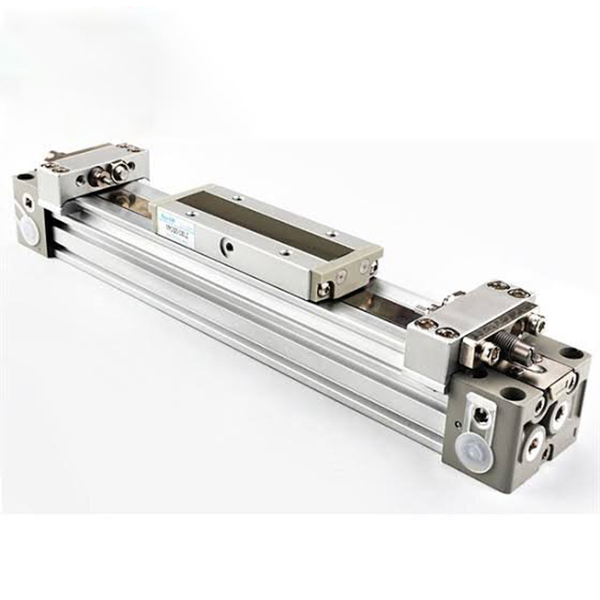

     SOLH MY1B seriyası ultra uzun vuruşlu xətti sürücülük tətbiqləri üçün nəzərdə tutulmuş klassik mexaniki birləşməli çubuqsuz silindrdir. Daxili təzyiq sızdırmazlığı kəmərini və xarici toz keçirməyən kəmər quruluşunu qəbul edərək, ənənəvi çubuq uzadılmasını aradan qaldırır, demək olar ki, faktiki vuruşa bərabər quraşdırma uzunluğuna nail olur və adi bağlayıcı silindrlərlə müqayisədə 50% -dən çox quraşdırma sahəsinə qənaət edir. φ10-dan φ100mm-ə qədər buruq ölçülərini və maksimum 5000mm vuruşu əhatə edərək, sabit orta sürətli və orta yüklü xətti hərəkət təmin edir. Bu, ümumi avtomatlaşdırma avadanlığında uzun məsafəli materialların ötürülməsi, stansiyanın yerdəyişməsi və iş parçasının itələnməsi/çəkilməsi üçün optimal sərfəli həll yoludur.

Əsas Yerləşdirmə və Struktur Xüsusiyyətlər

• Mexanik Birgə Çubuqsuz Dizayn: Piston çubuğunu uzatmadan inteqrasiya olunmuş piston və sürüşmə masası quruluşu. Daxili sızdırmazlıq kəməri hava təzyiqini saxlayır, xarici toz keçirməyən kəmər isə tam qoruma təmin edir. Məhdud quraşdırma ssenariləri üçün son dərəcə yüksək yerdən istifadəni həyata keçirərək ümumi uzunluq vuruşa bərabərdir.

• Yüksək Sərtlikli İnteqrasiya edilmiş Slayd Cədvəli: Sürüşmə masası pistonla möhkəm bağlanıb, əyilmə anına əla müqavimət göstərir. Mexanik dizaynı və montajı asanlaşdıraraq, yüngül yük tətbiqləri üçün əlavə istiqamətləndirici strukturlar olmadan yüklər birbaşa sürüşmə masasına quraşdırıla bilər.

• 4 Yollu Boru kəməri və Yüngül Təkmilləşdirmə: Optimallaşdırılmış silindr başlığı dörd istiqamətli boru kəmərlərini (ön/arxa/yan/aşağı) dəstəkləyir və çevik yerləşdirmə üçün boru kəmərinin istiqamətini yerində tənzimləməyə imkan verir. Təkmilləşdirilmiş silindr gövdə quruluşu köhnə versiyalarla müqayisədə φ25/32/40 modelləri üçün çəkisini 17% azaldır və ümumi avadanlıq yükünü azaldır.

• Standart Tənzimlənən Hava Yastığı: Hər iki ucunda quraşdırılmış tənzimlənən hava tamponları iş təsirini effektiv şəkildə udur və sabit orta sürətlə işləmə üçün səs-küyü azaldır. Xarici hidravlik tamponlar yüksək sürətli və ağır yüklü iş şəraitinə uyğunlaşmaq üçün isteğe bağlıdır.

• Yağsız və Uzun Xidmət Ömrü: Standart yağsız əməliyyat dizaynı təmiz sənaye mühitlərinə və ümumi avtomatlaşdırılmış istehsal xətlərinə uyğunlaşır. Aşınmaya davamlı sızdırmazlıq kəməri aşağı təmir xərcləri ilə uzunmüddətli davamlı işləməyi təmin edir.

• Asan maqnit açarının quraşdırılması: Silindirin ön və əks tərəflərində əvvəlcədən qorunan montaj yivləri D-M9 seriyalı maqnit açarlarının birbaşa ön quraşdırılmasına imkan verir, rahat mövqe siqnalının aşkarlanmasına və çevik elektrik inteqrasiyasına imkan verir.

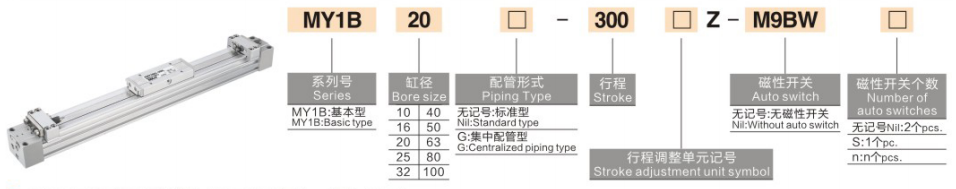

Model Kodlaşdırma Qaydasını tamamlayın

Model Nümunələri: MY1B25-500Z | MY1B40-800AZ

Standart Sifariş İstinad Nümunələri

• MY1B25-500Z: 25 mm delik, 500 mm vuruş, standart ikitərəfli hava yastığı

• MY1B40-800AZ: 40 mm buruq, 800 mm vuruş, hava yastığı + ikitərəfli vuruş tənzimləmə vintləri

Əsas Texniki Spesifikasiyalar (20℃ Standart Vəziyyət)

1 Əsas Ümumi Spesifikasiyalar

• Əməliyyat rejimi: İkitərəfli mexaniki birləşmənin idarə edilməsi

• İşləyən maye: Sıxılmış hava (yağsız işləmə mümkündür)

• Ətraf mühitin temperaturu: 5~60℃ (dondurucu mühit yoxdur)

• İşçi təzyiq diapazonu: 0,1~0,8MPa; Sübut təzyiqi: 1.2MPa

• Pistonun işləmə sürəti: 100~1000mm/s (standart hava yastığı ilə); 100~1500mm/s (xarici hidravlik tamponla)

• Vuruşa Dözümlülük: ≤1000mm vuruş: ±1.8mm; 1001~3000mm vuruş: ±2.8mm

• Bufer rejimi: Standart quraşdırılmış hava yastığı (Z); isteğe bağlı xarici hidravlik tampon (L/H)

2 Əsas Performans Parametrləri Qrafiki (@0.5MPa)

Əsas Konfiqurasiya və Seçim Təlimatları

1 Yük və İtki ilə Buruq Ölçüsü Seçimi

• φ10~φ20 (Yüngül vəzifə): ≤8kg yük və mikro uzun vuruşlu (≤1000mm) ssenarilər üçün tətbiq edilir, elektron avadanlıq və kiçik avtomatlaşdırılmış cihazların ötürülməsi üçün idealdır.

• φ25~φ40 (Orta İşıqlı): 12 ~ 30 kq orta yüngül yük və adi 1000 ~ 2000 mm uzun vuruşlu əməliyyat üçün uyğundur, montaj xəttinin itələnməsi və materialın yüklənməsi/boşaldılmasında geniş istifadə olunur.

• φ50~φ63 (Orta İş): 50 ~ 80 kq orta yük və ağır iş parçasının ötürülməsi ilə uyğun gəlir, dəzgahların və emal stansiyalarının uzun vuruşlu idarə edilməsi üçün mükəmməldir.

• φ80~φ100 (Ağır): 130 ~ 200 kq ağır yük, böyük miqyaslı avadanlıq və uzun məsafəli logistika üçün nəzərdə tutulmuşdur, yüksək tezlikli ağır siklik iş şəraitinə uyğunlaşır.

2 Vuruş və Bufer Konfiqurasiya Seçimi

• Vuruş diapazonu: Standart vuruş 100~2000mm əhatə edir; genişləndirilmiş XB11 spesifikasiyası xüsusi uzun məsafəli sürücülük tələbləri üçün 5000 mm-ə qədər ultra uzun vuruşu dəstəkləyir.

• Hava Yastığı (Z): Orta sürətli əməliyyat (≤1000mm/s) üçün standart məcburi konfiqurasiya, sabit tsiklik hərəkət üçün son təsirləri və iş səsini effektiv şəkildə azaldır.

• Hidravlik Tampon (L/H): Ultra sabit hərəkət və səs-küyün azaldılmasına nail olmaq üçün yüksək sürətli əməliyyat (>1000mm/s) və ya ağır yük (>50kg) şərtləri üçün tövsiyə olunur.

• Vuruş Tənzimləmə Vidası (A): Dəqiq limit yerləşdirmə (±0,1 mm dəqiqlik) tələb edən ssenarilər üçün təchiz olunub, ikitərəfli incə vuruşun kalibrlənməsini dəstəkləyir.

3 Quraşdırma və Boru Təlimatları

• Montaj üsulu: Silindr gövdəsi alt və ya yan montaj delikləri vasitəsilə bərkidilə bilər; Yüngül yük tətbiqləri üçün əlavə istiqamətləndirici struktur tələb olunmadan yüklər birbaşa inteqrasiya olunmuş slayd masasına quraşdırıla bilər.

• Çevik 4 yollu boru kəməri: Ön, arxa, yan və alt boru kəmərlərinin dəyişdirilməsini dəstəkləyir, müxtəlif avadanlıq yerləşdirmə tələblərinə uyğunlaşmaq üçün saytda istiqamət tənzimləməsinə imkan verir.

• Maqnit açarının quraşdırılması: D-M9B/D-M9N seriyalı açarlara uyğun qorunan ikitərəfli montaj yivləri çevik və dəqiq vuruş mövqeyi rəyini həyata keçirir.

Tipik Sənaye Tətbiqi Ssenariləri

• Ultra-Uzun Stroke Material Transfer: Yerə qənaət edən quraşdırma və yüksək sürətli sabit işləmə ilə elektron, qida və qablaşdırma yığım xətlərində 1~5m uzun məsafəyə itələmək və çəkmək üçün idealdır.

• Avadanlıq Qapı və Qapağın Açılması/Bağlanması: Yığcam strukturu və etibarlı siklik əməliyyat performansı ilə iri dəzgahların və avtomatlaşdırılmış avadanlıqların uzun vuruşlu qapı gövdəsini idarə etmək üçün tətbiq edilir.

• Ağır iş parçasının yerdəyişməsi: Avtomobil və mexaniki emal sənayesində 30~200 kq ağırlıqda iş parçasının uzun vuruşlu işləməsi üçün uyğundur, yüksək sərtlik və əla əyilmə anı qabiliyyəti təmin edir.

• Montaj xəttinin yerləşdirilməsi və daşınması: Yüksək tezlikli start-stop əməliyyatı zamanı səs-küyü və təsiri azaltmaq üçün standart hava yastığı dizaynı ilə istehsal xətlərinin uzun vuruşlu yerləşdirilməsi və tsiklik itələnməsi üçün istifadə olunur.

• Xüsusi Avtomatlaşdırma Avadanlığı: Müxtəlif qeyri-standart avtomatlaşdırılmış stansiyalar üçün universal uzun vuruşlu xətti sürücülük həlli, xüsusilə məkan məhdud və xərclərə həssas avtomatlaşdırma layihələri üçün uyğundur.

Üç Addımlı Sürətli Seçim Bələdçisi

• Buruq Ölçüsü Təsdiqi: Təhlükəsizlik əmsalı ≥1,5 olan yük çəkisi əsasında tələb olunan itələmə qüvvəsini hesablayın. Tövsiyə olunan seçim qaydaları: ≤8kg → φ20; 12~30kq → φ40; 50~80kq → φ63; >100kq → φ80/100.

• Strok Spesifikasiyasının Təsdiqi: Adi tələblər üçün standart 100~2000mm vuruş seçin; 5000 mm-ə qədər ultra uzun vuruş üçün XB11 genişləndirilmiş spesifikasiyasını seçin.

• Funksional konfiqurasiya uyğunluğu: Orta sürətli işləmə üçün standart hava yastığını (Z) qəbul edin; yüksək sürətli və ya ağır yüklü iş şəraiti üçün hidravlik tampona (L/H) təkmilləşdirmək; dəqiq limit yerləşdirmə tələbləri üçün vuruş tənzimləmə vintini (A) əlavə edin.
