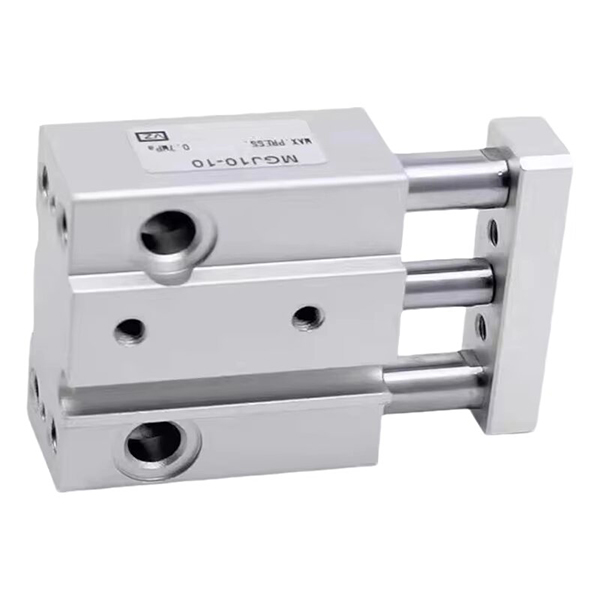

MGJ Series Ultra Kompakt Mini Bələdçi Çubuğu Silindr | Yüksək Dəqiqlik Anti-Rotasiya Tipi

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MGJ seriyası mikro avtomatlaşdırma ssenariləri üçün xüsusi olaraq hazırlanmış, ultra kiçik, yüksək dəqiqlikli və yüngül çəkili bələdçi çubuq silindridir. Ultra yığcam miniatürləşdirilmiş struktur, ±0,1° dəqiq fırlanma əleyhinə performans, ikitərəfli montaj və birtərəfli mərkəzləşdirilmiş boru və naqil dizaynı ilə bu seriya 5 mm-dən 20 mm-ə qədər ultra qısa vuruşla yalnız φ6 və φ10 buruq ölçülərini əhatə edir. O, miniatür avtomatlaşdırılmış sistemlər üçün əsas icraedici komponent kimi xidmət edən elektron avadanlıqlarda, tibbi alətlərdə və dəqiq maşınlarda mikro yük, məkan məhdud və yüksək dəqiqlikli yerləşdirmə tətbiqləri üçün mükəmməl şəkildə uyğunlaşdırılmışdır.

Əsas Yerləşdirmə və Struktur Xüsusiyyətlər

1.Həddindən artıq Miniatürləşdirmə və Ultra Kompakt Ölçü

• Ultra kiçik Spesifikasiya Əhatəsi: 5/10/15 mm (φ6) və 5/10/15/20 mm (φ10) uyğun qısa vuruşlarla, φ6mm və φ10mm ultra kiçik deşik ölçülərində mövcuddur, yalnız mikro vuruşlu sürmə tələbləri üçün nəzərdə tutulmuşdur.

• İncə və İncə Bədən Ölçüsü: MGJ6 ultra-kompakt modeli 23+stroke (uzunluq) × 29mm (en) × 14.5mm (hündürlükdə) ultra nazik və dar bədən ölçüsünə malikdir, minimal quraşdırma yerini tutur və yüksək inteqrasiya olunmuş kompakt avadanlıq sxeminə uyğunlaşır.

2.Yüksək Dəqiqlikli Dönmə Əleyhinə Performans

• Daxili ikili bələdçi çubuqlar və inteqrasiya olunmuş bələdçi çərçivə strukturu ilə təchiz edilmiş MGJ seriyası əla anti-defleksiyon qabiliyyətinə nail olur. Ultra aşağı fırlanma tolerantlığına çatır±0,1°, mikro hissənin sıxılması, yığılması və incə tənzimlənməsi zamanı mövqe sapmasının qarşısını effektiv şəkildə alır və ardıcıl yüksək dəqiqlikli yerləşdirmə dəqiqliyini təmin edir.

3.Çevik Montaj və MərkəzləşdirilmişBoruların dizaynı

• İki İstiqamətli Montaj Dəstəyi: Həm alt, həm də arxa səthlər sabit quraşdırma üçün ayrılıb, güclü səhnə uyğunlaşması ilə dar və məhdud məkanlarda çoxbucaqlı planı dəstəkləyir.

• Təktərəfli Mərkəzləşdirilmiş Boru və Naqillər: Hava boruları və maqnit keçid xətləri bir tərəfə bərabər şəkildə yerləşdirilib, sıx çox silindrli tənzimləmə zamanı səliqəli və standartlaşdırılmış naqilləri həyata keçirir, yerində quraşdırmanı və sonrakı texniki xidməti asanlaşdırır.

• Ultra Qısa Vuruş üçün Qoşa Keçid Quraşdırması: Hətta 5 mm-lik minimum vuruş iki maqnit açarı ilə təchiz oluna bilər, hər iki vuruş ucunun hərtərəfli mövqe aşkarlanmasını ölü bucaq olmadan həyata keçirir.

4.Yüngül və Davamlı Siklik Əməliyyat

• Ultra Yüngül Bədən Çəkisi: Çox aşağı ümumi çəki — MGJ6-5 cəmi 27,3 q, maksimum spesifikasiyalı MGJ10-20 isə cəmi 63,2 q-dır ki, bu da avadanlıq yükünü əhəmiyyətli dərəcədə azaldır və yüngül mikro avtomatlaşdırılmış mexanizmlər üçün uyğundur.

• Baxımsız və Sabit Əməliyyat: İkitərəfli rezin tamponlarla yağsız yağlama dizaynını qəbul edərək, aşağı səs-küy, sabit işləmə və uzun xidmət müddəti ilə uzunmüddətli yüksək tezlikli yüngül yüklü siklik hərəkəti dəstəkləyir.

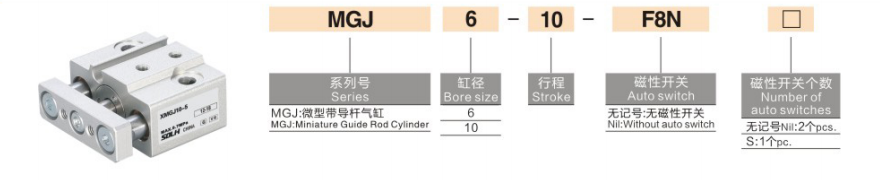

Model Kodlaşdırma Qaydasını tamamlayın

Model nümunələri: MGJ6-10-F8N | MGJ10-15S

Standart Sifariş İstinad Nümunələri

• MGJ6-5: φ6 çuxur, 5 mm vuruş, maqnit açarı olmayan standart tip

• MGJ10-15-2S: φ10 çuxur, 15 mm vuruş, ikitərəfli mövqe aşkarlanması üçün 2 maqnit açarı ilə təchiz edilmişdir

• MGJ6-10-F8N: φ6 çuxur, 10 mm vuruş, D-F8N maqnit açarı ilə uyğundur

Əsas Texniki Spesifikasiyalar (20℃, 0,5MPa Standart Vəziyyət)

1. Əsas Ümumi Spesifikasiyalar

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən qarşılıqlı hərəkət

• İşçi təzyiq diapazonu: 0,15~0,7MPa; Sübut təzyiqi: 1.05MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz iş mühiti)

• Pistonun işləmə sürəti: 50~500mm/s

• Bufer rejimi: Sabit zərbə udma üçün ikitərəfli rezin tampon

• Yağlama rejimi: Yağsız təmirsiz işləmə

2.Nəzəri Çıxış Gücü (@0.5MPa)

3.Məhsul Çəki Spesifikasiyası (g)

Tipik Sənaye Tətbiqi Ssenariləri

• Elektron Dəqiq Avadanlıq: Cib telefonu və kamera komponentlərinin mikro sıxılması, kiçik PCB lövhəsinin itələnməsi, terminalın sıxılmasının yerləşdirilməsi və mikro modulun dəqiq montajı.

• Tibbi Alətlər: Miniatür klapanın dəyişdirilməsi, nümunə götürmə iynəsinin qaldırılması və endirilməsi və minimal invaziv tibbi avadanlıqların dəqiq idarə edilməsi, tibbi səviyyəli təmiz və sabit əməliyyat tələblərinə cavab verir.

• Dəqiq Maşın və Optika: Mikro hissələrin yığılmasının yerləşdirilməsi, optik linzaların incə tənzimlənməsi, aşkarlama zondunun mikro yerdəyişməsinin kalibrlənməsi və yüksək dəqiqlikli mikro tənzimləmə mexanizmləri.

• Yarımkeçiricilər Sənayesi: Tozsuz təmiz yarımkeçirici emalatxanalarında kiçik vaflilərin mikro tərcüməsi, miniatür jig qaldırma və yerləşdirmə və yüngül yüklə icraedici fəaliyyət.

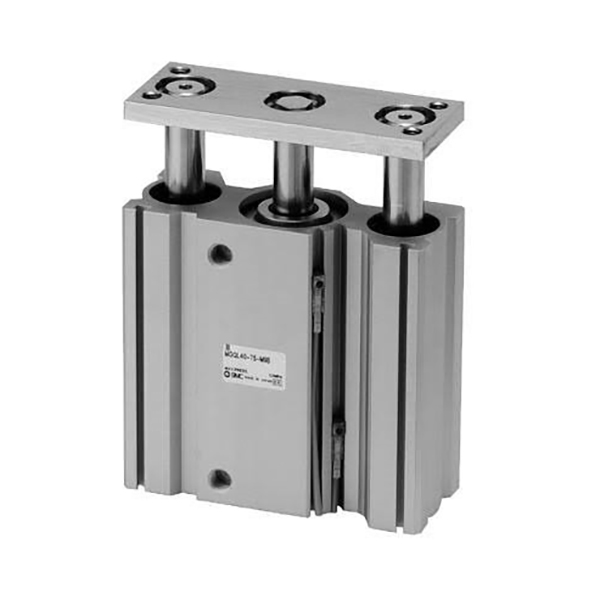

MGJ Series vs MGP Series Əsas Müqayisə (Mini vs Standard)

Tez Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: İş yükü ≤10N üçün φ6mm seçin; iş yükü ≤30N üçün φ10mm seçin, sabit işləmə üçün təhlükəsizlik əmsalı ≥2 ilə uyğunlaşdırılın.

2. Strok Spesifikasiyası Seçimi: Həqiqi mikro yerdəyişmə tələblərinə uyğun olaraq 5/10/15/20 mm ultra-qısa vuruş seçin.

3. Maqnit keçid konfiqurasiyası: İkitərəfli mövqe aşkarlanması üçün 2S seçin; tək uçlu siqnal rəyi üçün tək S seçin; keçidsiz əsas model üçün işarə yoxdur.

Bir Cümlə Xülasə

     SOLH MGJ seriyalı ultra yığcam mini bələdçi çubuq silindri mikro ölçü, ±0,1° yüksək fırlanmaya qarşı dəqiqlik, yüngül yağsız işləmə və çevik montaj xüsusiyyətlərinə malikdir və kosmosda məhdud miniatür avtomatlaşdırma, tibbi və elektron avadanlıqlar üçün optimal yüksək dəqiqlikli mikro pnevmatik ötürücüdür.
