RM Series Maqnit Bağlayıcı Çubuqsuz Silindr | Airtac Yığcam Bələdçili Uzun Vuruş Tipi

Brend: SOLH by Richge Technology

RMT
RMTL

Məhsula Baxış

     SOLH RM seriyası, yığcam, uzun vuruşlu və idarə olunan xətti sürücülük tələbləri üçün nəzərdə tutulmuş əsas Airtac tipli maqnit birləşdirici çubuqsuz silindrdir. Daxili piston və xarici sürüşmə masası arasında təmassız maqnit sinxron ötürülməsini qəbul edərək, tam qapalı struktur tam sıfır sızma və tozsuz işləməyə nail olur. Əsas tip və idarə olunan çubuq növü daxil olmaqla dörd əsas modeli əhatə edən buruq ölçüsü maksimum 2000 mm vuruşla φ10 ilə φ40 mm arasında dəyişir. Daxili istiqamətləndirici, geniş temperatur uyğunluğu və yüksək qiymət performansı ilə o, SMC CY1/CY3 seriyasına üstünlük verilən yerli alternativ kimi xidmət edərək, uzun müddətli xətti ötürmə və təmiz məkan avtomatlaşdırma ssenariləri üçün mükəmməl uyğun gəlir.

Əsas Model Təsnifatı və Struktur Xüsusiyyətləri

1. RM Ailə Modeli Təsnifatını tamamlayın

• RMS əsas növü: Daxili bələdçi sistemi olmayan ultra minimalist quruluş. Quraşdırma üçün xarici dayaqlar və xətti bələdçi relsləri tələb olunur. O, ən aşağı qiymətə malikdir və ehtiyatda olan rəhbər strukturları olan büdcəyə həssas layihələr üçün idealdır.

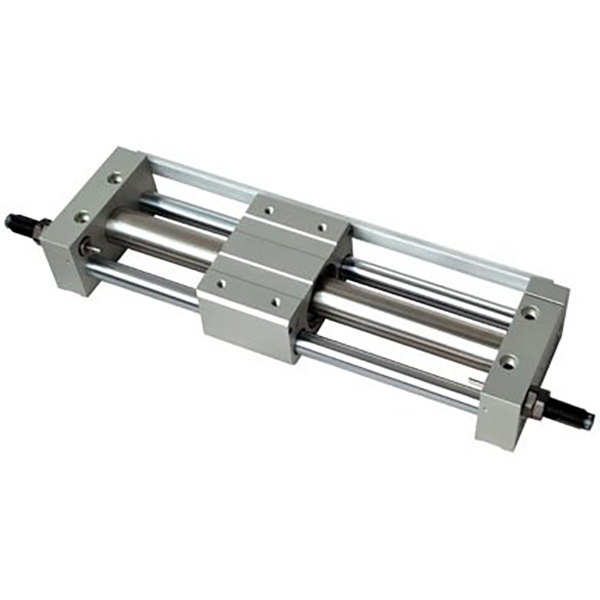

• RMT Standart Rəhbər Növü: İnteqrasiya edilmiş istiqamətləndirmə funksiyası üçün ikili bələdçi çubuqlar və sürüşmə rulmanları ilə təchiz edilmişdir. O, xarici bələdçi relsləri olmadan yanal və ekssentrik yüklərə tab gətirə bilər və bu, adi iş şəraiti üçün sadə və sürətli quraşdırmaya imkan verir.

• RMTL Precision Guided Type: Xətti hərəkət dəqiqliyini artırmaq üçün uzadılmış yüksək dəqiqlikli bələdçi çubuqları və yüksək sərtlikli podşipnikləri qəbul edir. Təkrar yerləşdirmə dəqiqliyi ±0,1 mm-ə çatır, yüksək dəqiqlikli vuruş yerləşdirmə və mikro-məsafə köçürmə tələblərinə cavab verir.

• RMH Yüksək Yüklü Slayd Tipi: Gücləndirilmiş sürüşmə relsləri və yüksək möhkəmlikli bələdçi çubuq strukturu ilə optimallaşdırılmışdır, əla yükləmə qabiliyyəti və əyilmə əleyhinə performans göstərir. Ağır yük və yüksək dayanıqlı əməliyyat ssenariləri üçün birbaşa müstəqil sürüşmə masası kimi istifadə edilə bilər.

2. Əsas Struktur Üstünlükləri

• Maqnit Bağlayıcı Sürücü və Sıfır Sızma Təmiz Performansı: Daxili yüksək güclü maqnit massivi mexaniki olmayan sinxron ötürməni həyata keçirir. Tam qapalı silindrli lülə daxili hava dövrələrini xarici mühitdən tamamilə təcrid edir, sıfır hava sızmasına və tozsuz işləməyə nail olur. Qida, elektronika və tibbi təmizlik emalatxanası tətbiqləri üçün gigiyenik standartlara tam uyğundur.

• Çubuqsuz Kompakt Dizayn və Yerə Qənaət: Heç bir porşen çubuqunun uzadılması strukturu ənənəvi bağlayıcı silindrlərlə müqayisədə quraşdırma yerini 50% azaldır. O, hətta maksimum 2000 mm uzun vuruşlu şəraitdə belə əyilmədən sabit xətti əməliyyatı saxlayır və kompakt avadanlıq dizaynını mükəmməl şəkildə dəstəkləyir.

• İzolyasiya edilmiş toz keçirməyən struktur və uzadılmış xidmət müddəti: Xarici toz, kir və çirklərin silindrin içərisinə daxil olmasının qarşısını almaq üçün piston kamerası və sürüşmə masası tamamilə təcrid olunub. Optimallaşdırılmış aşınmaya davamlı üzük və toz keçirməyən üzük birləşməsi sürtünmə itkisini effektiv şəkildə azaldır və ümumi xidmət müddətini uzadır.

• İnteqrasiya edilmiş ikili bələdçi çubuq dizaynı (RMT/RMTL/RMH): Öz-özünə idarəedici quruluş xarici sürüşmə relslərinə ehtiyacı aradan qaldırır. O, yanal gücə və ekssentrik yük müdaxiləsinə effektiv şəkildə müqavimət göstərir, daha yüksək quraşdırma səmərəliliyi ilə hamar və sabit qarşılıqlı hərəkəti təmin edir.

• Stabil işləmək üçün Multi-Bufer Konfiqurasiyası: Standart sabit ikitərəfli rezin tamponlar əməliyyat təsirini udur və səs-küyü azaldır. İsteğe bağlı tənzimlənən tamponlar və hidravlik tamponlar, yüksək sürətli tsiklik hərəkət zamanı sərt təsirdən qaçaraq, maksimum 500 mm/s sürətlə sabit işləməyi dəstəkləyir.

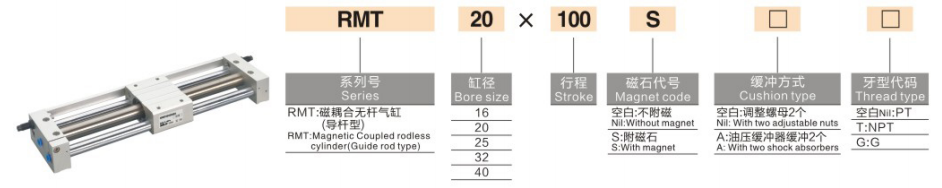

Model Kodlaşdırma Qaydasını tamamlayın

1.Model Nümunələr: RMT20-500 | RMS16-300-S

2.Standart Sifariş İstinad Nümunələri

• RMS16-300: 16 mm buruq, 300 mm vuruş, maqnit açarı olmayan əsas idarə olunmayan tip

• RMT20-500-S: 20 mm buruq, 500 mm vuruş, maqnit aksesuarı ilə standart idarə olunan tip

• RMTL25-800: 25 mm delik, 800 mm vuruş, yüksək dəqiqlikli idarə olunan tip

Əsas Texniki Spesifikasiyalar (20℃ Standart Vəziyyət)

1. Əsas Ümumi Spesifikasiyalar

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən maqnit birləşmə kontaktsız sinxron ötürmə

• İşləyən maye: Filtrlənmiş sıxılmış hava (40μm filtrasiya, yağsız işləmə mövcuddur)

• Ətraf mühitin temperaturu: -20 ℃ ~ 70 ℃ (ultra geniş temperaturlu sənaye dərəcəsi)

• İşçi təzyiq diapazonu: 0,15~0,7MPa; Sübut təzyiqi: 1.0MPa

• Standart işləmə sürəti: 50~500mm/s

• Bufer rejimi: Standart ikitərəfli sabit rezin tampon; isteğe bağlı tənzimlənən bufer / hidravlik bufer

• Maqnit tutma qüvvəsi: 55~1400N (dəlik ölçüsü ilə tədricən artır)

2. Əsas Performans Parametrləri Qrafiki (@0.5MPa)

Əsas Konfiqurasiya və Seçim Təlimatları

1. Yük və İtki ilə Buruq Ölçüsü Seçimi

• φ10~φ16 (Mikro İşıqlandırma): ≤2kg yüklər üçün uyğundur, miniatür elektron avtomatlaşdırma avadanlıqlarında komponentlərin qısa vuruşlu dəqiq ötürülməsi və mikro yerləşdirmə əməliyyatları üçün nəzərdə tutulmuşdur.

• φ20~φ25 (Ümumi Yüngül Xidmət): Ümumi avtomatlaşdırılmış istehsal xətlərində adi uzun vuruşlu itələmə və çəkmə əməliyyatları (≤1000mm) üçün ideal olan 4~6kg yüngül yüklə uyğunlaşdırılmışdır.

• φ32~φ40 (Orta İş): Qablaşdırma və logistika avtomatlaşdırma avadanlığında uzun vuruşlu materialların işlənməsi və yüksək tezlikli tsiklik iş şəraitinə mükəmməl uyğunlaşdırılmış 10~16 kq orta yük ssenariləri üçün tətbiq olunur.

2. Model və Bələdçi Sistemin Seçimi

• RMS əsas növü: Daxili bələdçi olmadan ultra aşağı qiymətli həll. Əvvəlcədən quraşdırılmış xarici xətti bələdçi relsləri olan, ikitərəfli mötərizələrin bərkidilməsini tələb edən büdcəyə həssas layihələr və avadanlıqlar üçün uyğundur.

• RMT Standart Rəhbər Növü: Daxili rulman yönləndiricisi ilə hamısı bir yerdə ikili bələdçi çubuq dizaynı. O, sadə quraşdırma və standart iş şəraiti üçün geniş uyğunlaşma qabiliyyətinə malik olmaqla, xarici bələdçi aksesuarları olmadan adi yanal yüklərə tab gətirə bilir.

• RMTL Precision Guided Type: Genişləndirilmiş yüksək dəqiqlikli bələdçi çubuqlar xətti hərəkət sabitliyini optimallaşdırır, ±0,1 mm-ə qədər təkrar yerləşdirmə dəqiqliyinə nail olur. Dəqiq yerləşdirmə, dəqiq montaj və yüksək xətti tələb ssenariləri üçün ən yaxşı seçimdir.

• RMH Yüksək Yüklü Slayd Tipi: Gücləndirilmiş sürüşmə relsi və yüksək möhkəm bələdçi çubuq quruluşu əyilmə əleyhinə qabiliyyəti və yük qabiliyyətini əhəmiyyətli dərəcədə yaxşılaşdırır. Ağır yüklü uzun vuruşlu sürücülük tapşırıqlarını yerinə yetirmək üçün müstəqil sürüşmə masalarını əvəz edə bilər.

3. Ətraf Mühit və Funksional Konfiqurasiya Seçimi

• Təmiz Ətraf Tətbiqi: Sıfır sızma və tozsuz kontaktsız maqnit ötürülməsi ikinci dərəcəli çirklənmənin qarşısını alır. Qida, tibbi və elektron təmiz emalatxanalarda uzunmüddətli stabil işləmək üçün RMT və RMTL özünü idarə edən modellərə üstünlük verilir.

• Yüksək Sürətli İş Vəziyyətinin Təkmilləşdirilməsi: Yüksək tezlikli tsiklik istehsal xətləri üçün 500 mm/s-ə qədər davamlı yüksək sürətli əməliyyatı sabit şəkildə dəstəkləyərək, son təsirləri aradan qaldırmaq üçün xarici hidravlik tamponlarla təchiz edin.

• Dəqiq Mövqe Əlaqəsi: D-M9 seriyalı maqnit açarları ilə uyğun gələn -S maqnitlə təchiz olunmuş konfiqurasiyanı əlavə edin, çox nöqtəli vuruşun yerləşdirilməsi və avtomatlaşdırılmış əlaqə nəzarəti üçün real vaxt elektrik siqnalı ilə əks əlaqəni həyata keçirin.

Tipik Sənaye Tətbiqi Ssenariləri

• Təmiz Otaq Elektron Material Transferi: Tozsuz və sıfır çirkləndirici maqnit birləşmə strukturu təmiz istehsal mühitini effektiv şəkildə qoruyaraq yarımkeçirici və LCD tozsuz emalatxanalarda uzun məsafəli materialların idarə edilməsi üçün geniş istifadə olunur.

• Qida və Əczaçılıq Qablaşdırma Xəttinin yerdəyişməsi: Özünü idarə edən inteqrasiya edilmiş dizayn quraşdırma və gündəlik texniki xidməti asanlaşdırır, gigiyenik və etibarlı performansa malik yüngül və orta səviyyəli qablaşdırma avadanlığının uzun vuruşlu iş parçasının itələmə və çəkmə tələblərinə mükəmməl cavab verir.

• Avtomatlaşdırılmış Avadanlıq Qapı və Qalxan Nəzarəti: Çubuqsuz yığcam quruluş 50% quraşdırma sahəsinə qənaət edir, uzun vuruşlu avadanlıqların qoruyucu qapılarının, toz qoruyucularının və qoruyucu örtüklərin sabit açılması və bağlanması üçün uyğundur.

• Uzun Vuruşlu Montaj Xəttinin Dəqiq Yerləşdirilməsi: RMTL yüksək dəqiqlikli idarə olunan model əla xətti və təkrar yerləşdirmə dəqiqliyini təmin edir, 1~2m ultra uzun məsafədə dəqiq yerləşdirmə və istehsal xətlərinin siklik daşıma tələblərinə cavab verir.

• Yığcam Avadanlıqların Yenilənməsi və Yerə Qənaət: O, uzun vuruşlu (>500 mm) ssenarilərdə ənənəvi bağlayıcı silindrlər üçün ideal əvəzedici rolunu oynayır, avadanlığın planını əhəmiyyətli dərəcədə optimallaşdırır və kompakt avtomatlaşdırılmış avadanlıq dizaynını həyata keçirir.

RM Series vs CY1 / CY3 Series Əsas Parametrlərin Müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Təsdiqi: Təhlükəsizlik əmsalı ≥2 olan faktiki yük çəkisi əsasında tələb olunan itmə qüvvəsini hesablayın. Tövsiyə olunan qaydalar: ≤2kg → φ16; 4~6kq → φ25; 10~16kq → φ40.

2. Model Tipinin Təsdiqi: Ultra aşağı büdcə üçün RMS seçin; Standart ümumi iş şəraiti üçün RMT; Yüksək dəqiqlikli yerləşdirmə tələbləri üçün RMTL; Ağır yük və əyilmə əleyhinə ssenarilər üçün RMH.

3. Strok Spesifikasiyasının Təsdiqi: Adi istifadə üçün standart 50~1000mm vuruş seçin; orta uzun məsafəli sürücülük tələbləri üçün 2000 mm-ə qədər isteğe bağlı uzadılmış vuruş.

Bir Cümlə Xülasə

     SOLH RM seriyalı Airtac tipli maqnit birləşdirici çubuqsuz silindr, şaxələnmiş özünü idarə edən strukturları, ultra geniş temperatur uyğunluğu və sıfır sızma təmiz performansı birləşdirir, orta büdcəli avtomatlaşdırılmış avadanlıq üçün yüksək qiymətli daxili uzun vuruşlu xətti sürücülük həlli kimi xidmət edir.
