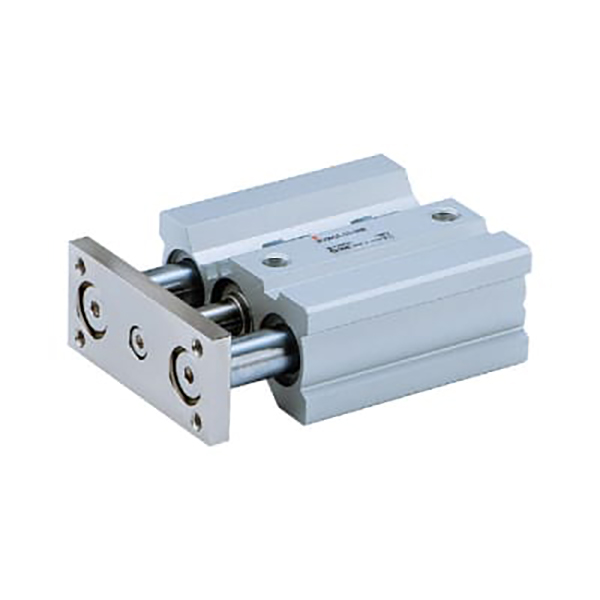

MGQ Seriyası Yığcam Bələdçi Çubuq Silindr

MGQ Series İncə Yığcam Bələdçi Çubuq Silindr | Yüksək Sərtlikli Fırlanma Əleyhinə Pnevmatik Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH MGQ seriyası məkan məhdud avtomatlaşdırma stansiyaları üçün nəzərdə tutulmuş nazik inteqrasiya olunmuş bələdçi çubuq silindridir. Ultra nazik inteqrasiya olunmuş bələdçi çubuq quruluşunu qəbul edərək, üstün yanal yük müqaviməti və yüksək dəqiqlikli fırlanma əleyhinə performans təmin edir. φ12 mm-dən φ100 mm-ə qədər tam diapazonu əhatə edən seriya iki əsas daşıyıcı konfiqurasiyanı təmin edir: MGQM sürüşmə rulmanı və MGQL bilyalı podşipnik. Kompakt quraşdırma, sərt istiqamətləndirmə və sıfır əyilmə əməliyyatı tələb edən dəqiq itələmə, qaldırma, iş parçasının dayandırılması və yerləşdirilməsi ssenariləri üçün geniş şəkildə tətbiq olunur.

Əsas Struktur Üstünlükləri

• Ultra İncə İnteqrasiya edilmiş Bədən: Bələdçi çubuqlar və silindr gövdəsi bütöv şəkildə qəliblənmişdir və ənənəvi bələdçi çubuq silindrləri ilə müqayisədə ümumi qalınlığı 50% azaldır. Bu, yüksək yığcam avadanlıq dizaynı və məhdud yerlik quraşdırma planları üçün optimal seçimdir.

• İkili Bələdçi Yüksək Sərtlik Quruluşu: Simmetrik ikili bələdçi çubuq dəstəyi yanal yük müqavimətini əhəmiyyətli dərəcədə artırır, yan yük tutumu adi dayandırıcı silindrlərdən iki dəfə artıqdır. Eksantrik yükə və təsirli iş şəraitinə uyğunlaşaraq əyilmə və burulmaya effektiv müqavimət göstərir.

• Sinifdə Aparıcı Fırlanma Əleyhinə Dəqiqlik: MGQL bilyalı rulman növü ±0,04°~±0,08° ultra yüksək fırlanma dəqiqliyinə nail olur (daha böyük çuxur ilə daha yüksək dəqiqlik); MGQM sürüşmə podşipnik növü müxtəlif dəqiq yerləşdirmə tələblərinə cavab verən ±0,05°~±0,10° sabit yerləşdirmə dəqiqliyi təklif edir.

• Tam Ssenarilər üçün İkili Rulman Konfiqurasiyası: Aşağı qiymətlə ağır yük, tozlu və sərt mühitlər üçün sürüşmə rulmanı (MGQM); ultra hamar aşağı sürtünmə hərəkəti və yüksək tezlikli dəqiq velosiped sürmə üçün bilyalı rulman (MGQL).

• Standart Premium Konfiqurasiya: Maqnit keçid uyğunluğu üçün quraşdırılmış maqnit üzük, sabit işləmə üçün ikitərəfli rezin tamponlar və təmiz sənaye mühitləri üçün uyğun olan yağsız təmirsiz dizayn.

• Tam Standart Spesifikasiyalar: φ12 mm-dən φ100 mm-ə qədər tam çuxur ölçüləri, 25 mm-dən 250 mm-ə qədər dəyişən standart vuruşla, əksər orta və böyük yüklərin avtomatlaşdırılmasının idarə edilməsi ssenarilərini əhatə edir.

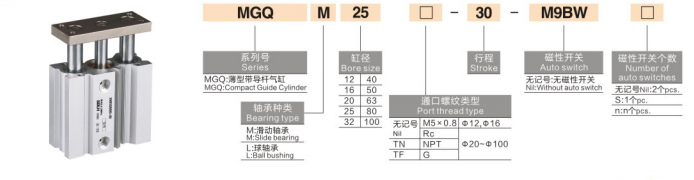

Model Adlandırma Qaydalarını tamamlayın

Model nümunəsi: MGQM32-50-M9BW-XB6

Standart Sifariş İstinad Nümunələri

• MGQM25-30: 25 mm buruq, 30 mm vuruş, standart tipli sürüşmə rulmanı

• MGQL40-75-2M9B: 40 mm buruq, 75 mm vuruş, ikili maqnit açarları ilə rulman növü

• MGQM50-100-XB6: 50 mm delik, 100 mm vuruş, yüksək temperatura davamlı sürüşmə rulman modeli

Standart Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, 0,5MPa nominal təzyiq)

1. Ümumi Performans Parametrləri

• İşçi təzyiq diapazonu: 0,12~1,0MPa (φ12/16); 0,1~1,0MPa (φ20~100)

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz şərti mühit); -10℃~150℃ (XB6 yüksək temperatur versiyası)

• Pistonun işləmə sürəti: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 böyük çuxur)

• Bufer rejimi: Standart ikitərəfli rezin tampon; yüksək təsirli iş şəraiti üçün əlavə hava yastığı tamponu

• Yağlama rejimi: Yağsız təmirsiz işləmə, təmiz emalatxanalar üçün uyğundur

2. Nəzəri İtirmə Məlumatı (@0.5MPa, Vahid: N)

3. Məhsul Çəki Məlumatı (50 mm Stroke, Vahid: kq)

MGQM vs MGQL Əsas Seçim Müqayisəsi

Quraşdırma Metodları və Tipik Tətbiq Ssenariləri

1. Çevik Çox Montajlı Dizayn

• Birbaşa Bədən Montajı: Birbaşa bərkitmə üçün yuxarı, aşağı və yan səthlərdə qorunan vint dəlikləri; φ32 mm-dən yuxarı modellər sürətli montaj və texniki xidmət imkanı verən hər yönlü maqnit açarının quraşdırılması üçün 4 tərəfli açar yivlərinə malikdir.

• İsteğe bağlı köməkçi montaj: Müxtəlif avadanlığın struktur dizaynlarına uyğunlaşmaq üçün üfüqi və şaquli çoxbucaqlı planı dəstəkləyən flanş (F) və ayaq braketi (L) aksesuarları mövcuddur.

2. Əsas Sənaye Tətbiqləri

• Konveyer xəttinin avtomatlaşdırılması: İş parçasının dayandırılması, paletlərin yerləşdirilməsi və materialın qaldırılması; güclü zərbə müqaviməti yüksək sürətli daşınma və məhdudlaşdırma zamanı iş parçasının ofsetinin qarşısını alır.

• 3C Elektron Həssas Emal: PCB pininin çıxarılması, terminalın sıxılmasının yerləşdirilməsi və yüngül iş parçasının tərcüməsi; yüksək anti-fırlanma dəqiqliyi sıfır əyilmə dəqiqliyi montajını təmin edir.

• Qablaşdırma Maşınları: Materialın tıxanması, silos qapısının dəyişdirilməsi və materialın qısa məsafədən itələnməsi; ultra nazik bədən kompakt qablaşdırma avadanlığının düzülüşünə mükəmməl uyğunlaşır.

• Ümumi sənaye avtomatlaşdırılması: Yük qaldırma, hissənin çıxarılması və ekssentrik yükün idarə edilməsi; avadanlıq strukturunu sadələşdirmək və xərcləri azaltmaq üçün ənənəvi ayrı-ayrı silindr + bələdçi çubuq birləşmələrini əvəz edir.

MGQ vs MGP vs MGG seriyasının hərtərəfli müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki yükə əsasən tələb olunan itələməni hesablayın; həddindən artıq yüklənmədən qaçınmaq üçün 50% təhlükəsizlik marjasını saxlayaraq nəzəri itələmə ≥ faktiki yük × 1,5 ilə buruq ölçüsünü seçin.

2. Rulman Tipinin Seçimi: Ağır yük, tozlu və ekssentrik iş şəraiti üçün MGQM rulman seçin; yüksək dəqiqlikli yerləşdirmə və yüksək tezlikli siklik hərəkət üçün MGQL bilyalı podşipnik seçin.

3. Funksional Konfiqurasiya Seçimi

￮ Mövqe aşkarlama tələbi: M9B/M9BW maqnit açarlarını təchiz edin (deşik ≥32 mm üçün 4 tərəfli quraşdırma mövcuddur)

￮ Yüksək temperatur mühiti: -XB6 yüksək temperatura davamlı variantı seçin (maksimum 150 ℃)

￮ Yüksək təsirli əməliyyat: Əlavə hava yastığı tamponuna təkmilləşdirin (rezin tamponlu standart)

Bir Cümlə Xülasə

     SOLH MGQ seriyalı ultra nazik yüksək sərtliyə malik bələdçi çubuq silindri yerə qənaət edən dizaynı, güclü yan yük tutumunu və ultra yüksək fırlanmaya qarşı dəqiqliyi birləşdirir, yığcam, dəqiq və ağır iş rejimində dayanma, qaldırma və itələmə stansiyaları üçün sərfəli və yüksək dayanıqlı xətti hərəkət həlləri təmin edir.
