MGG Seriyası Ağır Yük Daşıyıcı Uzun Vuruşlu Bələdçi Çubuq Silindr | Ultra Yüksək Sərtlikli Pnevmatik Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

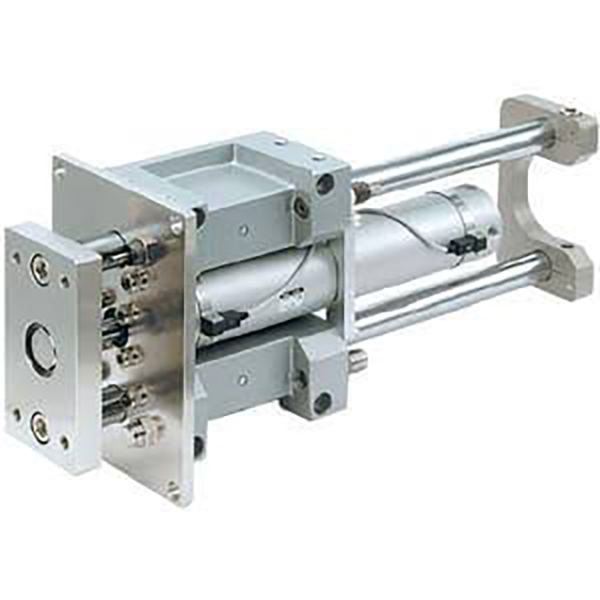

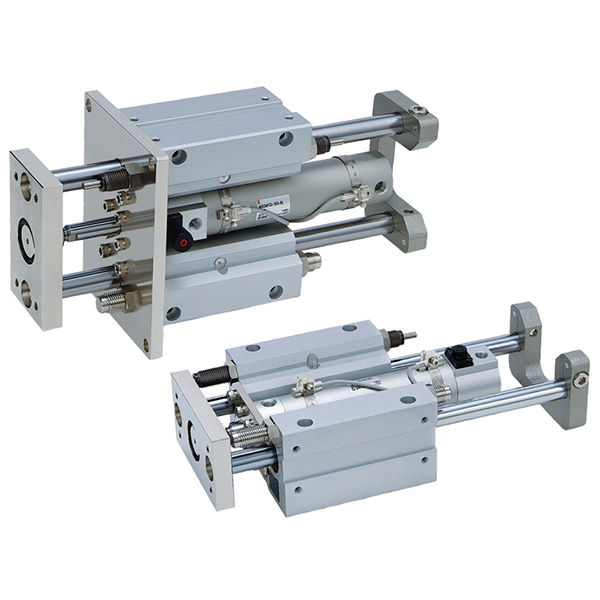

     SOLH MGG seriyası, yuvarlaq silindrli boru + xarici ikili bələdçi çubuq quruluşuna malik peşəkar ağır xidmətə malik uzun vuruşlu bələdçi çubuq silindridir. Ultra yüksək sərtlik, həddindən artıq yanal yük müqaviməti, sabit uzun səyahət əməliyyatı və yüksək dəqiqlikli anti-fırlanma performansı üçün hazırlanmış bu seriya iki konfiqurasiya edilə bilən model təklif edərək φ20 mm-dən φ100 mm-ə qədər dəlik ölçülərini əhatə edir: MGGM karbon ərintisi sürüşmə rulman növü və MGGL yüksək precision tipli. Uzun vuruşlu, ağır yüklü, yüksək təsirli və ekssentrik iş şəraiti üçün xüsusi olaraq hazırlanmışdır, avtomatlaşdırılmış qaldırma, tərcümə, dayandırma və itələmə stansiyalarında geniş tətbiq olunur.

Əsas Struktur Üstünlükləri

• Ultra-Yüksək Sərtlikli Ağır Yük Daşıyıcı Quruluş: Geniş diapazonlu dizaynlı qalın yuvarlaq silindrli boru və böyük diametrli xarici ikili bələdçi çubuqları qəbul edərək, MGG seriyası əyilmə, burulma və yanal qüvvəyə qarşı sənayedə aparıcı müqavimət göstərir. Onun yan yük tutumu adi silindrlərdən 3 dəfə çox olur, uzun vuruşlarda sıfır əyilməni və ağır yüklərdə sıfır ofseti təmin edir.

• Sənayedə Aparıcı Uzun Strok Performansı: Tam seriya MGP və MGQ seriyalarının vuruş həddini çox üstələyən 1300 mm maksimum standart vuruşu dəstəkləyir. O, uzun məsafəli materialların daşınması, yüksək səyahət platformasının qaldırılması və uzadılmış xətti sürücülük ssenarilərinə mükəmməl uyğunlaşır.

• Tam Ssenarilər üçün İkili Rulman Konfiqurasiyaları

￮ MGGM (sürüşmə rulmanı): Karbon lehimli sürüşmə kol ilə təchiz edilmiş, üstün yanal yük müqaviməti, zərbə müqaviməti və aşınma müqaviməti ilə ağır yük, tozlu və yüksək təsirli ağır iş şəraiti üçün ilk seçim kimi xidmət edir.

￮ MGGL (Bilyar): Yüksək dəqiqlikli xətti bilyalı podşipnikləri qəbul edərək, ultra aşağı sürtünmə, ultra hamar vuruş hərəkəti və sabit yüksək tezlikli velosiped sürməyə nail olur, dəqiq uzun vuruşlu yerləşdirmə və yüksək sürətli qarşılıqlı hərəkət üçün idealdır.

• Standart Quraşdırılmış Hidravlik Tampon: Adi rezin bufer silindrlərindən fərqli olaraq, MGG seriyası standart konfiqurasiya kimi ikitərəfli quraşdırılmış hidravlik tamponlarla təchiz edilmişdir. O, uzun vuruş və yüksək sürətli hərəkət nəticəsində yaranan kütləvi zərbə enerjisini səmərəli şəkildə udur, toqquşma səsini aradan qaldırır və avadanlıq və iş parçalarını zərbənin zədələnməsindən qoruyur.

• Ultra Yüksək Fırlanma Əleyhinə Dəqiqlik: ±0,02°~±0,07° müstəsna anti-fırlanma dəqiqliyinə nail olur, daha böyük deşik ölçüləri daha yüksək dəqiqlik verir. φ100mm modeli ±0,02° yüksək dəqiqliyə çatır və son dərəcə sabit və etibarlı təkrar yerləşdirməyə zəmanət verir.

• Modul az texniki xidmət dizaynı: Silindr gövdəsi və bələdçi çərçivəsi silindr borusu və porşen komponentlərinin ayrıca dəyişdirilməsinə imkan verən müstəqil modul strukturu qəbul edir və bu, sonrakı texniki xidmət xərclərini xeyli azaldır. Çox istiqamətli maqnit keçid yivləri çevik mövqe aşkarlama quraşdırılmasını dəstəkləyir.

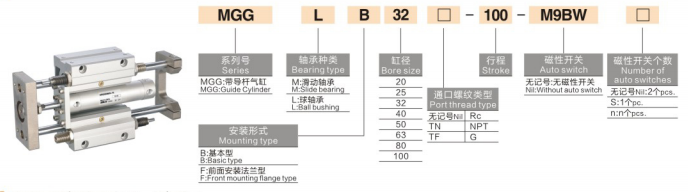

Model Adlandırma Qaydalarını tamamlayın

Model Nümunələri: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Standart Sifariş İstinad Nümunələri

• MGGM40-300S: 40 mm buruq, 300 mm uzun vuruş, quraşdırılmış maqnit ilə sürüşmə rulman növü

• MGGL25-200J-30S: 25 mm buruq, 200 mm standart vuruş, 30 mm tənzimlənən vuruş, dəqiq bilyalı rulman növü

• MGGM63-400F-XB6: 63 mm delik, 400 mm vuruş, flanş montajı, yüksək temperatura davamlı ağır iş silindri

Standart Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20℃ normal temperatur, 0,5MPa nominal təzyiq)

1. Ümumi Performans Parametrləri

• İşçi təzyiq diapazonu: 0,1~1,0MPa; Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz şərti mühit); -10℃~150℃ (-XB6 yüksək temperatur versiyası)

• Pistonun işləmə sürəti: 50~1000mm/s, uzun vuruşlu yüksək sürətli əməliyyat üçün xüsusi olaraq optimallaşdırılmışdır

• Bufer rejimi: Güclü zərbə enerjisi udma qabiliyyətinə malik standart ikitərəfli hidravlik tampon

• Yağlama rejimi: Yağsız, baxımsız istismar, müxtəlif sənaye mühitləri üçün uyğundur

2. Nəzəri İtirmə Məlumatı (@0.5MPa, Vahid: N)

3. Məhsul Çəki Məlumatı (100 mm Stroke, Vahid: kq)

MGGM vs MGGL Əsas Seçim Müqayisəsi

Quraşdırma Metodları və Tipik Tətbiq Ssenariləri

1. İkili Montaj Seçimləri

• Əsas Növ (B): Birbaşa fiksasiya üçün alt və yan səthlərdə əvvəlcədən qorunan vida delikləri. Adi üfüqi və şaquli avadanlığın yerləşdirilməsi üçün uyğun olan sadə montaj və sökülmə xüsusiyyətləri.

• Flanş Tipi (F): Sabit yük daşıyıcısını təmin edən şaquli aşağı itələmə, çəkmə və asılmış yük iş şəraiti üçün xüsusi olaraq hazırlanmış ön flanş montaj strukturu.

2. Əsas Sənaye Tətbiqləri

• Uzun vuruşlu qaldırıcı platforma: Maksimum 1300 mm ultra-uzun vuruşu dəstəkləyən, tam vuruşlu ağır yük altında sıfır əyilmə sabitliyini qoruyan avadanlıq qaldırıcı və iş dəzgahının şaquli hərəkəti.

• Ağır Yük Konveyer Tərcüməsi: İş parçasının tərcüməsi, paletin ötürülməsi və uzun məsafəli materialın itələnməsi; əla anti-eksentrik və anti-ofset performansı ardıcıl əməliyyat dəqiqliyini təmin edir.

• Yüksək Zərbəli Dayanma Stansiyası: İstehsal xəttinin iş parçasının dayandırılması, yerləşdirilməsi və təsirin məhdudlaşdırılması; standart hidravlik tampon avadanlığı qorumaq üçün ani təsir kinetik enerjisini tam udur.

• Ümumi Avtomatlaşdırma Ağır Yükdə Sürmə: Yük qaldırma, ağır hissələrin atılması və eksantrik yükün idarə edilməsi; mexaniki strukturu sadələşdirmək və sistemin sabitliyini yaxşılaşdırmaq üçün ənənəvi split silindr + ağır bələdçi post kombinasiyalarını əvəz edir.

MGG vs MGP vs MGQ Əsas Fərq Müqayisəsi (Açar Seçim Bələdçisi)

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Seçimi: Faktiki iş yükünə uyğun olaraq buruq ölçüsünü seçin. Nəzəri itələmə ≥ faktiki yük × 1,5 saxlamaq; Çubuğun əyilməsinin və mövqe sapmasının qarşısını almaq üçün uzun vuruşlu iş şəraiti üçün 80% təhlükəsizlik marjasını ehtiyatda saxlayın.

2. Rulman Tipinin Seçimi: Ağır yük, tozlu və yüksək təsirli ssenarilər üçün MGGM sürüşmə rulmanını seçin; dəqiq uzun vuruşlu yerləşdirmə və yüksək tezlikli siklik hərəkət üçün MGGL bilyalı podşipnik seçin.

3. Funksional Konfiqurasiya Seçimi

￮ Ultra uzun vuruş tələbi: MGG seriyasına üstünlük verin (maksimum 1300 mm vuruş, MGP/MGQ qabiliyyətindən kənar)

￮ Mövqe aşkarlama tələbi: S maqnit konfiqurasiyası + çox istiqamətli maqnit açarları ilə təchiz edin

￮ Yüksək temperatur mühiti: -XB6 yüksək temperatura davamlı variantı seçin (-10℃~150℃)

Bir Cümlə Xülasə

     SOLH MGG seriyalı ağır yüklü uzun vuruşlu bələdçi çubuq silindri maksimum sərtlik, həddindən artıq təsir müqaviməti və sənayedə aparıcı 1300 mm uzun vuruşlu dayanıqlığa malikdir, standart hidravlik tampon və ultra yüksək anti-fırlanma dəqiqliyi ilə təchiz olunub, ağır yük, uzun səyahət və yüksək təsirli sürücülük stansiyaları üçün optimal həllə çevrilir.
