Hava silindr

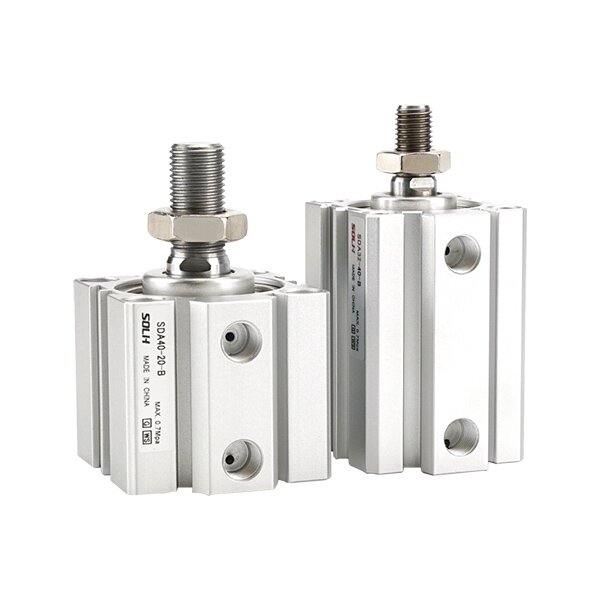

SOLH SDA kvadrat ultra nazik kompakt silindr qənaətcil kompakt pnevmatik ötürücüdür. Onun gövdəsinin uzunluğu standart bağlayıcı silindrlərin yalnız 1/2~1/3 hissəsidir və yerə qənaət etmək üçün quraşdırılmış quraşdırmanı dəstəkləyir. Montaj ölçüləri Airtac ACQ və SMC CQ2 seriyaları ilə dəyişdirilə bilər. O, hərtərəfli variantlar təklif edir: ikiqat təsirli, SSA/STA tək yaylı qayıdış, SDAD qoşa çubuq, SDAJ tənzimlənən vuruş və SDAS maqnitlə təchiz olunmuş modellər. Hər iki ucunda quraşdırılmış rezin bamperlər şoku udur və səs-küyü azaldır. Yağla saxlanılan aşağı sürtünmə möhürü uzun müddət yağsız işləməyə imkan verir. Buruq ölçüləri φ12~100mm, qısa vuruşlu itələmə, sıxma və yerləşdirmə üçün uyğundur, 3C avtomatlaşdırmasında, qablaşdırma maşınlarında və qurğularda geniş şəkildə tətbiq olunur, məhdud yer olan avadanlıq üçün sərfəli həll yolu kimi.

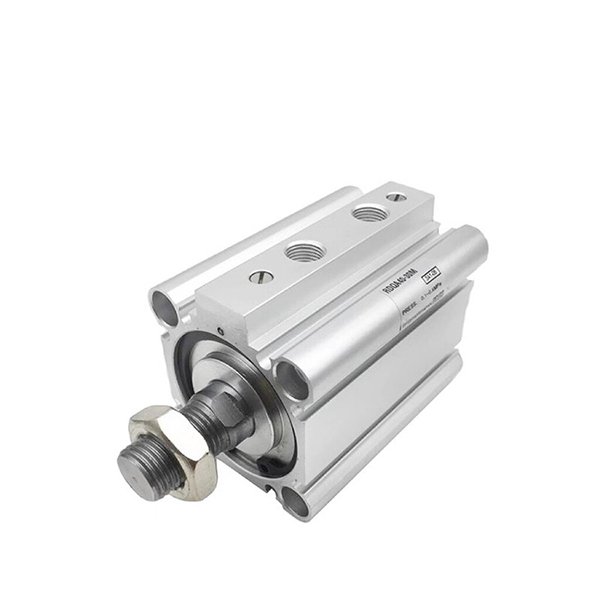

SOLH RQ nazik silindrini SMC RQ/RDQ seriyası ilə əvəz etmək olar. CQ2 rezin tamponundan 3 dəfə enerji udma qabiliyyəti və 50% daha az iş səsi ilə innovativ üzüksüz daxili hava yastığı quruluşunu qəbul edir. Ultra incə kvadrat barel adi hava yastığı nazik silindrlərdən 20% qısadır və montaj ölçüləri birbaşa təkmilləşdirmənin dəyişdirilməsi üçün CQ2 və CQS-ə uyğun gəlir. Variantlar qeyri-maqnit RQ, maqnitlə təchiz olunmuş RDQ və şaquli yükün düşməsi üçün kilidlənə bilən RLQ-ni əhatə edir. 50~500mm/s-də davamlı yüksək sürətli qarşılıqlı əlaqə üçün uyğundur. Buruq ölçüləri φ20~100mm və yağsız işləməyi dəstəkləyir. Aşağı təsir və aşağı səs-küy tələb edən yüksək dövrəli avtomatlaşdırma yükləmə/boşaltma, dəqiq sıxma və yerləşdirmədə geniş istifadə olunur.

SOLH MD çox mövqeli sərbəst quraşdırılan yığcam silindr istənilən bucaqda mötərizəsiz quraşdırma üçün blok gövdəsinin altı tərəfində tıqqıltılı montaj delikləri ilə təchiz olunub, dar, yüksək sıxlıqlı avadanlıq sxeminə uyğun olmaq üçün standart dairəvi silindrlərdən 30% ~ 50% daha nazikdir. Beş alt model bütün iş rejimlərini əhatə edir: standart tək çubuqlu ikiqat təsirli MD, tək çubuqlu tək təsirli MSD (yay uzatma) / MTD (yay geri çəkilmə), burulmaya qarşı ikiqat çubuqlu MDD və vuruşla tənzimlənən ikiqat çubuqlu MDJ. Delik ölçüləri standart vuruşlarla 5 ~ 60 mm ilə 6 ilə 32 mm arasında dəyişir. Hər bir bölmə daxili rezin ön tampon və maqnit sensorlar üçün ikiqat yan yuva ilə gəlir; suffix-S CMSH/DMSH reed açarları ilə uyğun inteqrasiya edilmiş daimi maqnit deməkdir. Porşen çubuğu yağsız, hamar işləmə üçün inteqrasiya olunmuş özünü yağlayan bushing qəbul edir. İki çubuqlu variantlar ofset yüklərindən yana əyilməni aradan qaldırır, MDJ isə çevik vuruşun incə tənzimlənməsi üçün arxa tənzimləmə vintinə malikdir. 3C, yarımkeçirici və ümumi kiçik avtomatlaşdırma maşınlarında miniatür çəngəllərin yüngül yüklü sıxma, çıxarma, sıxma və dəqiq yerləşdirilməsi üçün geniş tətbiq edilir.

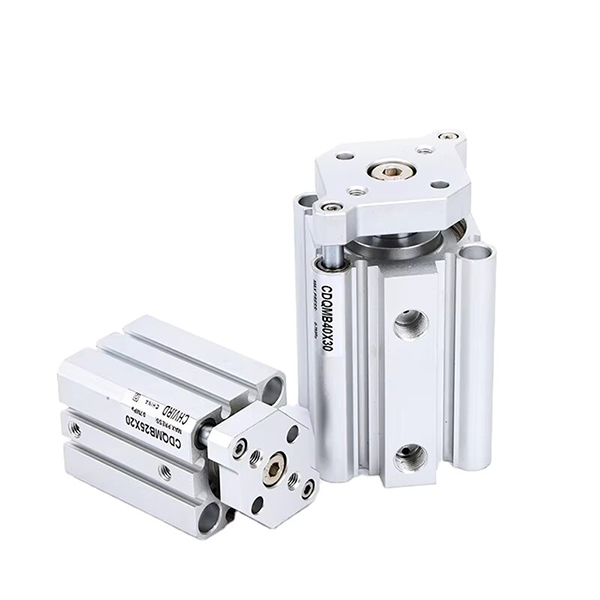

SOLH CQM yüksək sərtliyə malik idarə olunan nazik silindr SMC CQM/CDQM ilə əvəz edilə bilər. İnteqrasiya edilmiş paralel ikiqat bələdçi çubuqları olan CQ2 nazik silindrli strukturu üzərində qurulmuş, CQ2 ilə eyni bədən uzunluğunu saxlayır və xarici bələdçilərə ehtiyacı aradan qaldırır. Onun yanal yük müqaviməti standart CQ2 silindrlərindən 2~4 dəfə yüksəkdir, piston çubuğunun fırlanma tolerantlığı ≤±0,2°-dir. Variantlara qeyri-maqnit CQM, maqnitlə təchiz edilmiş CDQM və CQM-XB24 uzun xidmət müddəti modeli daxildir. Hər iki ucunda rezin bamperlərlə təchiz olunub və yağsız işləməyi dəstəkləyir. Delik ölçüləri φ12~100mm, montaj ölçüləri CQ2/CQS ilə uyğundur. Elektronikanın yığılmasının avtomatlaşdırılmasında ofset yükü ilə qısa vuruşlu dəqiq itələmə və armatur sıxma üçün idealdır.

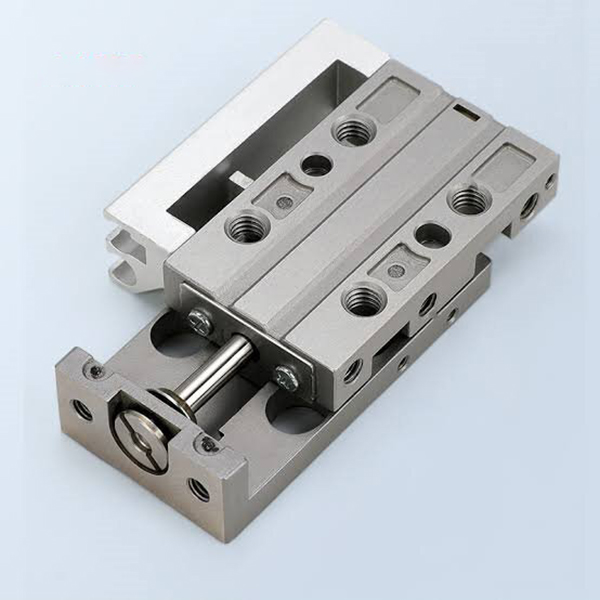

SOLH MXJ ultra yığcam yüksək dəqiqlikli pnevmatik sürüşmə masası SMC MXJ seriyası ilə əvəz edilə bilər. İnteqrasiya edilmiş paslanmayan polad top xətti bələdçi ilə təchiz edilmiş, 0,005 mm paralellik dəqiqliyinə və ± 0,01 mm təkrar yerləşdirmə dəqiqliyinə nail olur. Ultra nazik yüngül bədən yuxarı, aşağı və yan üçtərəfli montajı dəstəkləyir, MXQ slayd masalarından 30% ~ 50% kiçikdir. Delik ölçüləri φ4.5~16mm, ikitərəfli rezin tamponlarla və 0~5mm tənzimlənən vuruş üçün əlavə metal məhdudlaşdırıcılarla təchiz edilmişdir. Simmetrik dizayn, yağsız təmiz mühitlər üçün uyğun olan boru kəmərlərinin və sensorların soldan sağa dəyişdirilməsinə imkan verir. 3C mikro idarəetmə, optik yoxlama, miniatür montaj və kompakt tibbi avtomatlaşdırma avadanlıqlarında mikron səviyyəli xətti hərəkət üçün geniş şəkildə qəbul edilmiş sabit yüksək tezlikli qısa vuruşlu hərəkətə qadirdir.

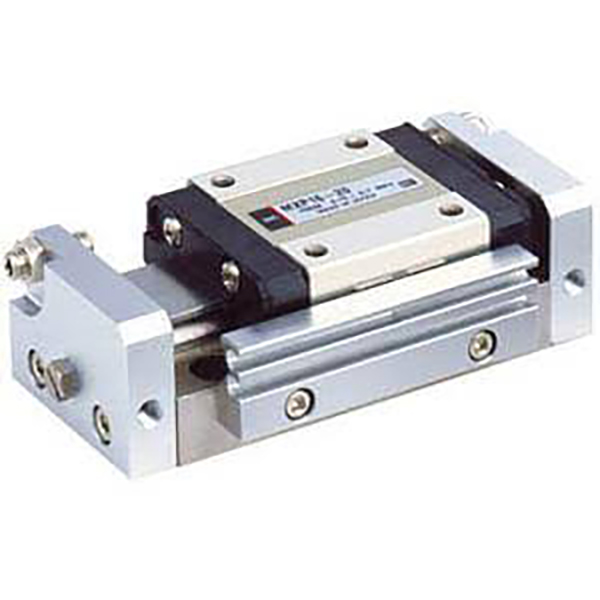

SOLH MXP ultra yüksək dəqiqlikli pnevmatik sürüşmə masası SMC MXP seriyası ilə əvəz edilə bilər. O, inteqrasiya olunmuş martensitik paslanmayan polad gövdə və daxili top xətti bələdçini qəbul edir, 0,004 mm səyahət paralelliyinə, ±0,03°-ə qədər fırlanma xətası və təkrar yerləşdirmə dəqiqliyi ±0,01 mm-ə çatır. Ultra dar kompakt gövdə MXJ modellərindən 10% ~ 20% daha incədir, üçtərəfli montajı və dəyişdirilə bilən eksenel/yan boru kəmərlərini dəstəkləyir. Buruq ölçüləri φ6~16mm standart rezin tamponlar, əlavə metal məhdudlaşdırıcılar və φ8 və daha yuxarı üçün mövcud olan hidravlik tamponlarla təchiz edilmişdir. O, yağsız təmiz mühiti və sabit yüksək tezlikli qarşılıqlı əlaqəni dəstəkləyir. Optik yoxlama, çiplərin birləşdirilməsi, mikro komponentlərin yığılması və yüksək keyfiyyətli tibbi avadanlıq kimi ciddi hərəkət dəqiqliyi tələb edən məhdud məkanda işləyən avtomatlaşdırma stansiyaları üçün idealdır.

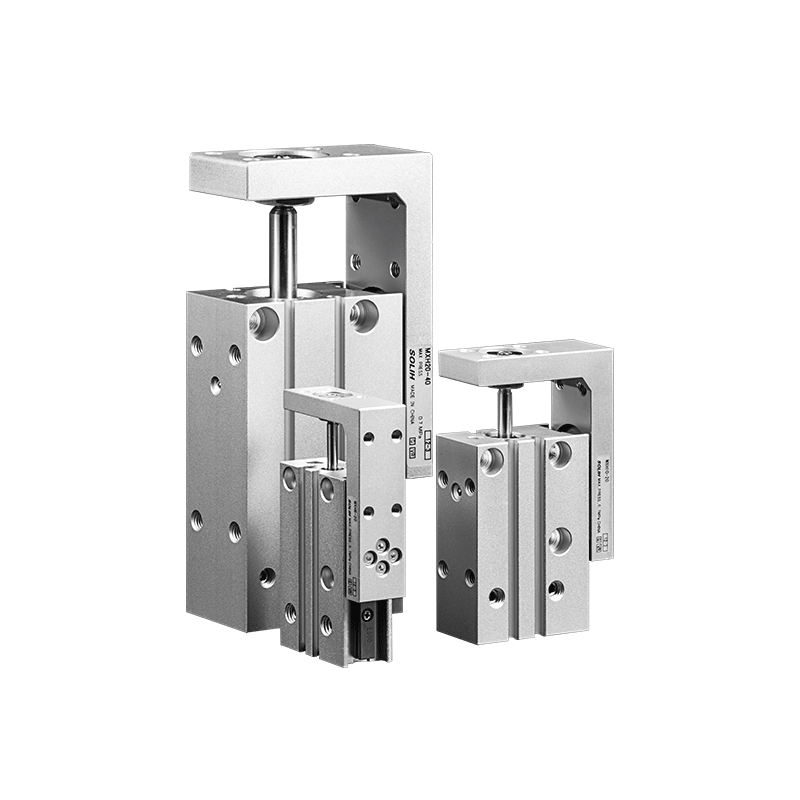

SOLH MXH dar kompakt pnevmatik slayd masası SMC MXH seriyası ilə əvəz edilə bilər. İkili porşenlə idarə olunan və sirkulyasiya edən top bələdçi relsi ilə təchiz edilmiş, sıx yan-yana düzülmə üçün uyğun olan ultra dar gövdə qəbul edir. Ənənəvi MXU slaydlarından təxminən 6 dəfə icazə verilən fırlanma momenti, təkrar yerləşdirmə dəqiqliyi ±0,02 mm və 60 mm-ə qədər maksimum standart vuruş ilə əla ofset və burulma əleyhinə imkanlara malikdir. 4 istiqamətli montajı və 3 tərəfli boru kəmərini dəstəkləyən, müxtəlif maqnit açarları, ikitərəfli rezin tamponlarla uyğun gələn daxili maqnit ilə gəlir və davamlı yağsız işləməyə imkan verir. Buruq ölçüləri φ6~20mm, 3C komponentlərinin və kiçik plastik hissələrin kosmosda məhdud avtomatlaşdırma avadanlıqlarında konsol və ya birtərəfli yük altında orta dəqiqlikli uzun vuruşlu yüksək tezlikli ötürülməsi üçün geniş istifadə olunur.

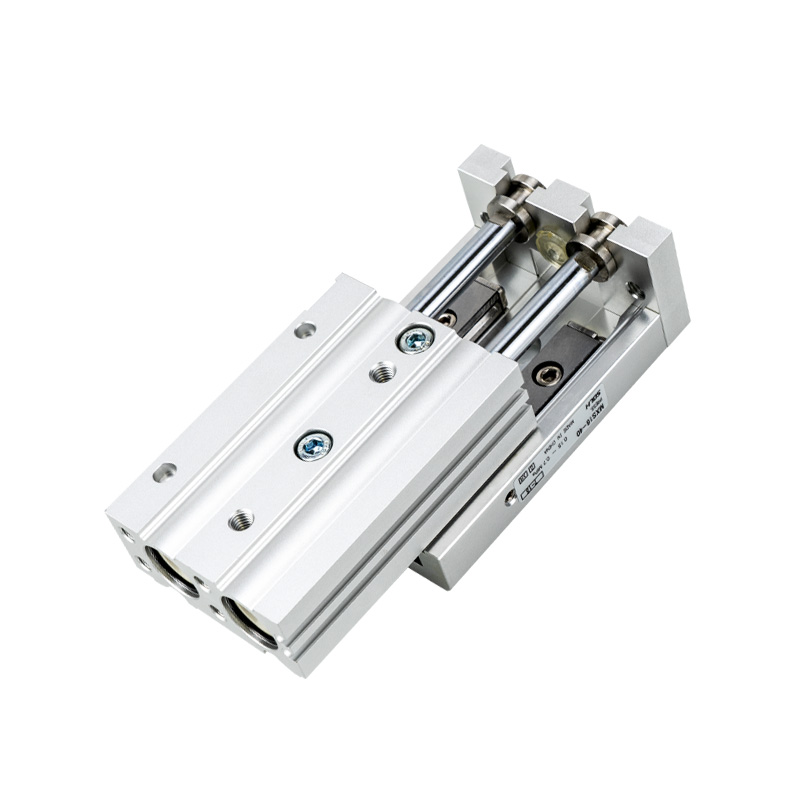

SOLH MXS yüksək sərtliyə malik inteqrasiya olunmuş pnevmatik sürüşmə masası SMC MXS seriyası ilə tamamilə əvəz edilə bilər. O, sıfır boşluqlu hərəkət üçün iki porşenli sürmə və qabaqcadan yüklənmiş çarpaz diyircəkli bələdçi relslərini qəbul edir, eyni çuxur və ±0,01 mm-ə qədər təkrar yerləşdirmə dəqiqliyi ilə tək silindrli sürüşmələrdən iki dəfə çox itki verir. Ultra nazik inteqrasiya edilmiş struktur bölünmüş silindr və xarici bələdçi dəstləri ilə müqayisədə 30% ~ 50% quraşdırma sahəsinə qənaət edir. Yerləşdirmə pin dəlikləri (alt, yan və eksenel) ilə üçtərəfli montaj dəstəklənir. Buruq ölçüləri φ6~25mm standart vuruşlarla 10~150mm, isteğe bağlı 0~5mm vuruş tənzimləyiciləri. Daxili maqnit maqnit açarlarına uyğun gəlir və yağsız işləməyə imkan verir. Yarımkeçiricilərdə, 3C dəqiqlikli montajda və optik komponentlərin hizalanması stansiyalarında yüksək sərtlik, yüksək dəqiqlikli xətti ötürmə üçün geniş istifadə olunur.

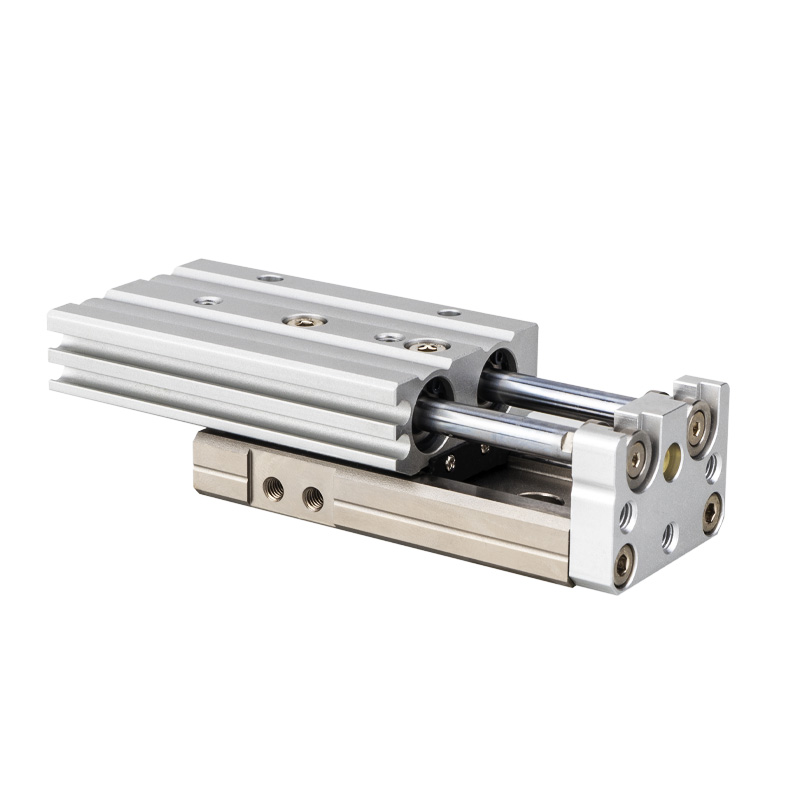

SOLH MXQ qənaətcil pnevmatik sürüşmə masası SMC MXQ seriyası ilə əvəz edilə bilər. O, ±0,02 mm təkrar yerləşdirmə dəqiqliyinə nail olmaqla, MXS-dən daha aşağı hündürlüyə və daha yüngül çəkiyə malik ultra nazik, yüngül inteqrasiya olunmuş vahid kimi qurulmuş iki porşenli sürücülük və əvvəlcədən yüklənməmiş təkrar dövriyyəli top bələdçi relsini qəbul edir. Yerləşdirmə pin dəlikləri (alt, yan və eksenel) ilə üç tərəfli montaj mövcuddur. Delik ölçüləri φ6~25mm, standart vuruşlar 10~150mm, isteğe bağlı 0~5mm vuruş tənzimləyiciləri. Daxili maqnit maqnit açarlarına uyğun gəlir və yağsız işləməyi dəstəkləyir. Effektiv əsas xətti ötürücü kimi, büdcəyə həssas layihələrə uyğun gəlir və kiçik elektron və plastik hissələrin və standart dəqiqlikli avtomatlaşdırılmış montaj xətlərinin yüngül yüklü yüksək tezlikli ötürülməsi üçün geniş istifadə olunur.
