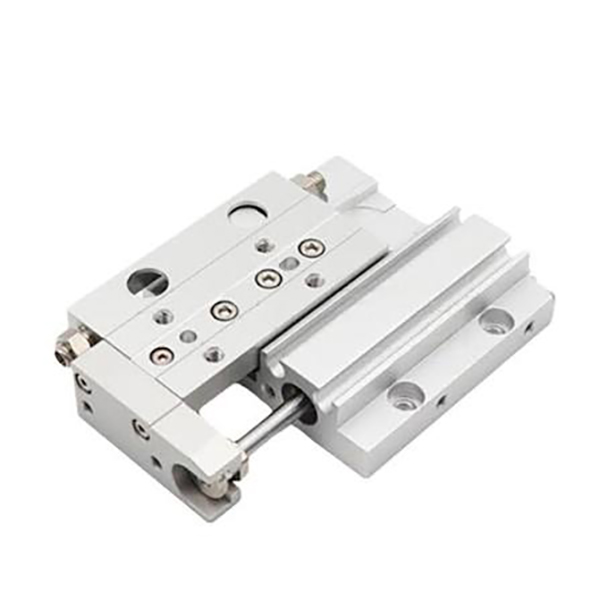

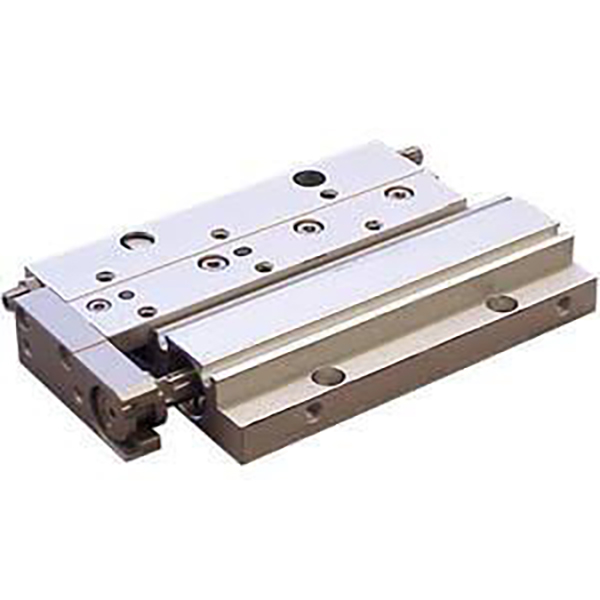

MXF seriyası ultra nazik yüksək sərtliyə malik pnevmatik sürüşmə masası

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MXF seriyası hündürlüyü məhdud avtomatlaşdırma avadanlığı üçün nəzərdə tutulmuş ultra nazik, yüksək sərtliyə malik, uzun vuruşlu pnevmatik sürüşmə masasıdır. Silindr və çarpaz diyircəkli bələdçi relsinin paralel düzülüşü, ikitərəfli üst/alt montaj strukturu və orta yük daşıma qabiliyyəti ilə o, eyni spesifikasiyaya malik adi MXS slaydlarından 40% daha incə olan ultra aşağı bədən hündürlüyünə nail olur. Sabit orta dəqiqlikli yerləşdirmə, hamar uzun vuruşlu əməliyyat və yüksək tezlikli tsiklik davamlılıq ilə, kompakt avtomatlaşdırılmış sistemlərdə dəqiq materialların idarə edilməsi, montaj və stansiyaların dəyişdirilməsi üçün əsas aşağı profilli sürüşmə həlli kimi xidmət edir.

Əsas Yerləşdirmə və Struktur Xüsusiyyətlər

     -- İkili Təsirli Sürücülük Quruluşu: φ8-dən φ20mm-ə qədər dəyişən delik ölçüləri ilə sabit ikitərəfli əməliyyatı qəbul edir, 20~180N etibarlı orta yük çıxışını təmin edir, orta səviyyəli dəqiq işləmə ssenarilərinə mükəmməl uyğun gəlir.

     -- Paralel Silindr və Çarpaz Rolik Bələdçi Dizaynı: Bələdçi rels və silindr paralel şəkildə yerləşdirilib, yük daşıyıcısını porşen çubuğunun möhürləmə hərəkətindən ayırır. Bu struktur yüksək sərtlik, aşağı sürtünmə, sıfır boşluq əməliyyatı və son dərəcə hamar xətti hərəkət təmin edir.

     -- Ultra nazik aşağı profilli gövdə: Bədən hündürlüyü cəmi 16~27 mm, ekvivalent MXS modellərindən 40% aşağıdır. Bu, ultra aşağı klirens və yüksək yığcam avadanlıq yerləşdirilməsi üçün optimal seçimdir.

     --Etibarlı Orta Dəqiq Performans: Standart orta dəqiqlikli avtomatlaşdırma yerləşdirmə tələblərinə tam cavab verən 0,03 mm qaçış paralelliyini, 0,05 mm şaquliliyi və ± 0,02 mm təkrar yerləşdirmə dəqiqliyini təmin edir.

     -- İkitərəfli yüksək dəqiqlikli montaj: Üstdən deşiklər və aşağıdan vurulmuş deliklər, üstəgəl dəqiq yerləşdirmə sancaqları ilə təchiz edilmişdir. Sökülmə və yenidən montajdan sonra yüksək təkrar montaj dəqiqliyinə zəmanət verən müsbət və tərs quraşdırmanı dəstəkləyir.

     -- Çevik Boru və Sensor Quraşdırması: Eninə və eksenel iki istiqamətli boru kəmərləri ilə uyğun gəlir. Maqnit açarının quraşdırılması üçün gizli sürüşmə yivi dizaynı ilə quraşdırılmış maqnit üzük, struktur müdaxiləsi olmadan quraşdırma sahəsinə qənaət edir.

     -- Tənzimlənən Vuruş və Çox Bufer Seçimləri: Sabit yastıqlama üçün hər iki ucunda standart poliuretan tamponlar. 15 mm ultra uzunluqlu incə tənzimləmə üçün əlavə X11 spesifikasiyası və yüksək tezlikli təsir ssenariləri üçün isteğe bağlı hidravlik tamponlar ilə hər uç üçün 5 mm tənzimlənən vuruş (ümumi 10 mm standart kəsmə diapazonu) xüsusiyyətləri.

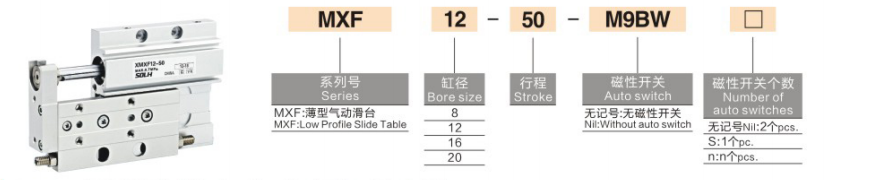

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: MXF12-50-M9BW

   2. Standart Sifariş İstinad Nümunələri

     -- MXF8-20: Açarsız standart model, 8 mm delik, 20 mm vuruş, ikiqat təsirli

     -- MXF20-100-2M9B: 20 ​​mm buruq, 100 mm uzun vuruş, iki istiqamətli mövqe monitorinqi üçün ikili maqnit açarları

     -- MXF16-75-X11: 16 mm buruq, 75 mm vuruş, 15 mm uzadılmış vuruş tənzimlənməsi

Əsas Texniki Spesifikasiyalar (@0.5MPa, İkiqat Fəaliyyət)

Əsas Performans və Məhsul Üstünlükləri

     -- Həddindən artıq yerə qənaət üçün ultra nazik kompakt struktur: 16~27mm ultra aşağı bədən hündürlüyü ilə, MXS seriyasından 40% daha incədir, o, adi sürüşmələrin quraşdırılması mümkün olmayan ultra aşağı təmizlikli avadanlıqlara və sıx modul tərtibat ssenarilərinə mükəmməl uyğunlaşır.

     -- Yüksək Sərtlik və Sabit Uzun Stroke Əməliyyatı: İnteqrasiya edilmiş monolit gövdə ilə birləşdirilən çarpaz diyircəkli bələdçi qaçış boşluqlarını və deformasiyanı aradan qaldırır. Maksimum 100 mm uzunluqda vuruş və yüksək tezlikli velosiped şəraitində titrəmədən sabit işləməyi təmin edir.

     -- Güclü Uyğunlaşma ilə İkitərəfli Montaj: Həm müsbət, həm də tərs montaja uyğun olan yuxarıdan deşikli bərkitmə və aşağıdan vurulmuş deşik quraşdırılmasını dəstəkləyir. Təkrar sökülmə və montajdan sonra yüksək təkrar dəqiqliyi təmin etmək üçün dəqiq yerləşdirmə pin delikləri ilə təchiz edilmişdir.

     -- Çevik Tənzimlənən Vuruş və Çox Stansiya Uyğunluğu: Hər uç üçün standart 5 mm incə tənzimləmə (10 mm ümumi kəsmə diapazonu). Könüllü X11 spesifikasiyası çoxstansiyalı avtomatlaşdırılmış proseslər üçün dəqiq vuruşun kalibrləmə tələblərinə cavab verən 15 mm-lik genişləndirilmiş vuruş tənzimlənməsini təmin edir.

     -- Yağsız və Aşağı Baxımla Uzun Xidmət Ömrü: 5 milyon dövrədən çox xidmət müddəti ilə aşağı sürtünməli sızdırmazlığı və yağsız işləmə dizaynını qəbul edir. Həm təmiz sənaye mühitlərinə, həm də minimal gündəlik texniki xidmət tələbləri olan adi avtomatlaşdırılmış istehsal xətlərinə tətbiq olunur.

Quraşdırma Metodları və Tipik Tətbiq Ssenariləri

   1. İkili montaj üsulları

     -- Üst montaj: Üst yük tənzimləməsi ilə yuxarıdan deşiklər vasitəsilə sabitlənmişdir. Yüksək dəqiqlikli yerləşdirmə və sabit yük daşıma üçün yerləşdirmə sancaqları ilə uyğunlaşdırılmışdır.

     -- Aşağı montaj: Avadanlıqların səthinin birbaşa quraşdırılması üçün aşağı tıqqıltılı deliklər vasitəsilə bərkidilir. Möhkəm montaja malikdir və tərs montaj tətbiqləri üçün idealdır.

   2.Tipik Sənaye Tətbiqləri

     -- 3C Elektronika Sənayesi: Ekranın laminasiyası, modulun idarə edilməsi, PCB lövhəsinin ötürülməsi, aşkarlama stansiyasının dəyişdirilməsi və dəqiq elektron komponentlərin yerləşdirilməsi.

     -- Dəqiq montaj avtomatlaşdırılması: Kiçik hissələrin preslənməsi, terminalların yığılması, vidalı kilidləmə qurğusunun idarə edilməsi və yüngül alətlərin siklik işləməsi.

     -- Qablaşdırma Maşınları: Materialın itələnməsi, kəsici alətin idarə edilməsi, etiketin laminasiyası və materialın qısa məsafələrə daşınması.

     -- Ümumi avtomatlaşdırma avadanlığı: Avadanlıq qapısının gövdəsinin sürüşməsi, istehsal xəttinin stansiyanın dəyişdirilməsi və orta yüklü yüksək tezlikli siklik xətti hərəkət.

MXF vs MXH vs MXS | Aşağı profilli və yığcam slayd cədvəlinin müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

   1. Yüklə Buruq Ölçüsü Seçimi: Buruq diametrini iş parçasının çəkisinə uyğunlaşdırın: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Sabit uzunmüddətli əməliyyatı təmin etmək üçün ən azı 50% yük marjasını ehtiyatda saxlayın.

   2. Vuruşun Təsdiqi: Standart vuruş 10mm ilə 100mm arasında dəyişir. Uzun vuruşlu ssenarilər üçün MXF seriyasına üstünlük verin (≥50mm); qısa vuruşlu və yüksək tezlikli velosiped iş şəraiti üçün MXH seriyasını seçin.

   3. Konfiqurasiya uyğunluğu:
     --  Mövqe aşkarlanması: İki istiqamətli vuruş mövqeyinin dəqiq monitorinqi üçün ikili M9B maqnit açarları ilə təchiz edin.

     -- İncə vuruşun tənzimlənməsi: Daimi istifadə üçün standart -X10 (5 mm kəsmə) seçin; çox vuruşlu dəqiq kalibrləmə üçün -X11 (15 mm uzadılmış kəsmə) seçin.

     --  Tamponlama Optimizasiyası: Adi əməliyyat üçün standart poliuretan tamponları qəbul edin; yüksək tezlikli təsir və səs-küyün azaldılması ssenariləri üçün hidravlik tamponlara təkmilləşdirin.

Bir Cümlə Xülasə

     SOLH MXF seriyalı ultra nazik yüksək sərtlikli pnevmatik sürüşmə masası, MXS-dən 40% daha aşağı bədən hündürlüyü, çarpaz diyircəkli yüksək sərtlik bələdçisi, ikitərəfli montaj və uzun vuruşlu orta yük dayanıqlığı ilə hündürlüyü məhdud kompakt avtomatlaşdırma və orta tezlikli yüksək dəqiqlikli əl ilə işləmə üçün yüksək qiymət-performanslı əsas həll kimi xidmət edir.
