MGP Series İncə Yığcam Bələdçi Rod Silindr | Yüksək Sərt Fırlanmayan Pnevmatik Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış və Struktur Xüsusiyyətlər

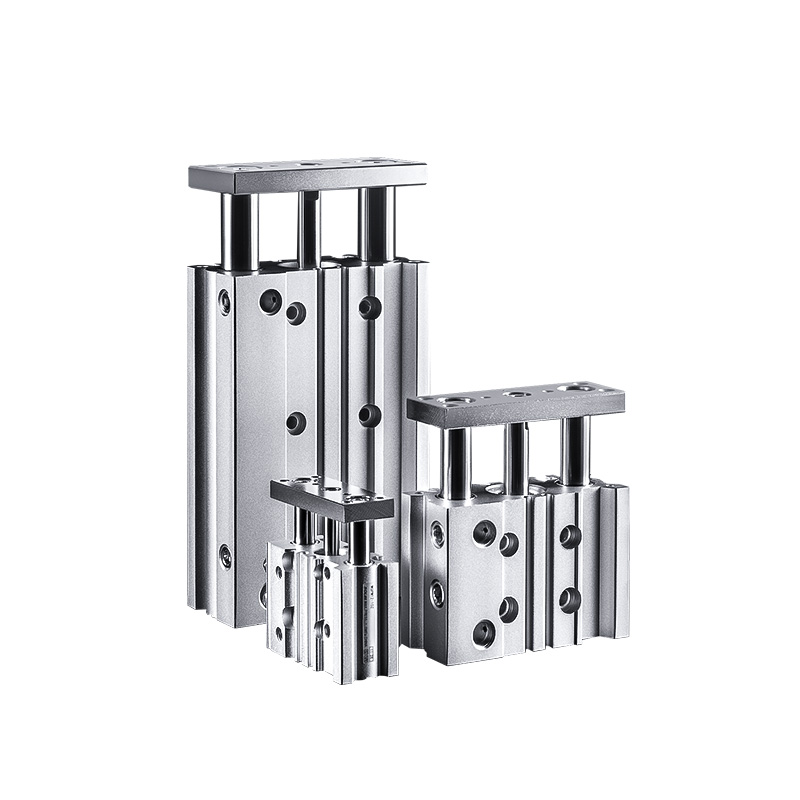

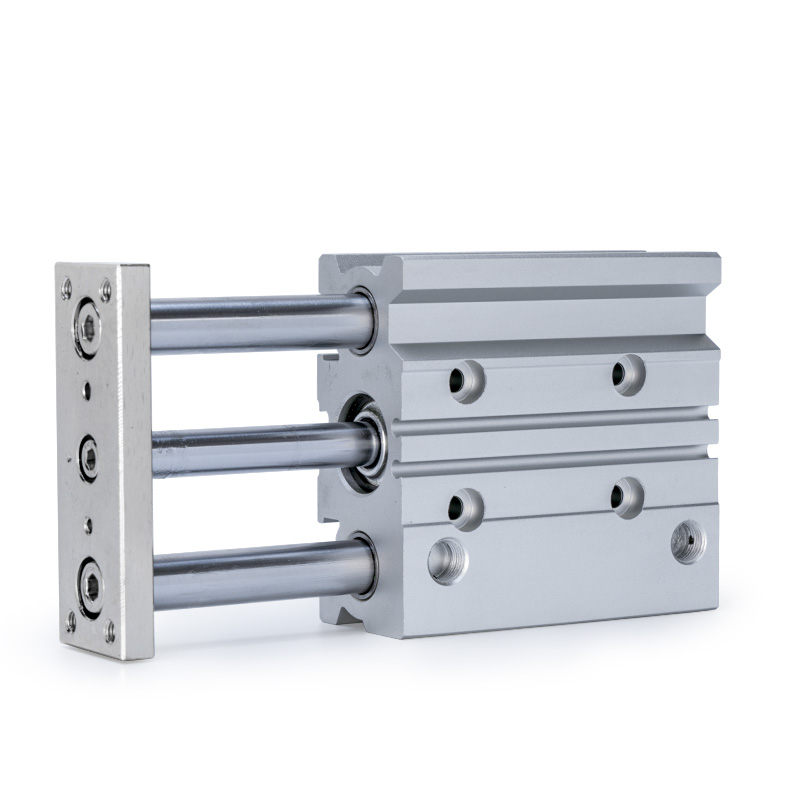

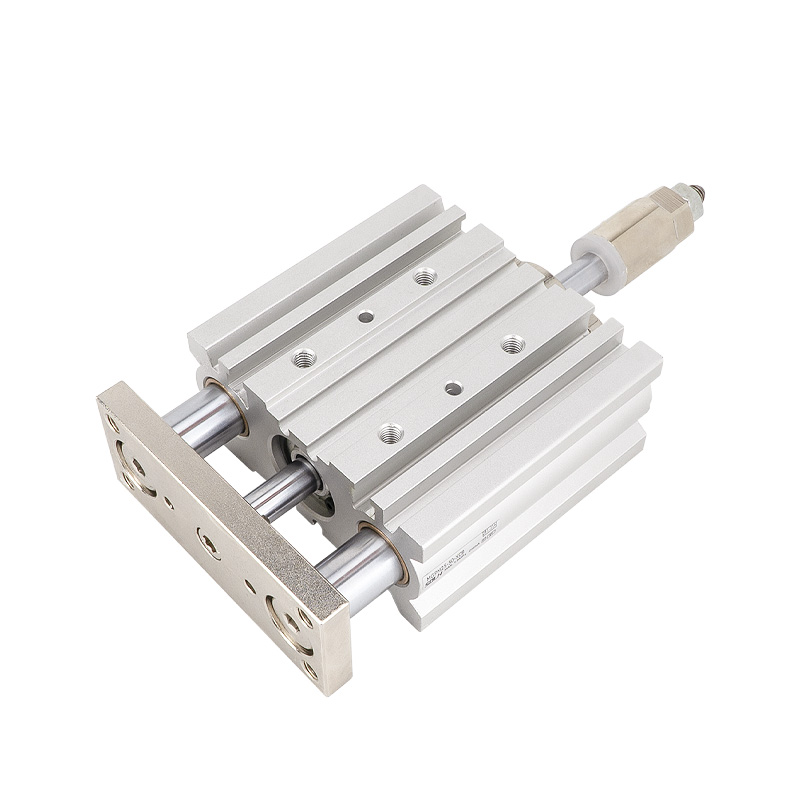

     SOLH MGP seriyası, silindr gövdəsini, ikili bələdçi çubuqları və dəqiq rulmanları birləşdirən yüksək sərtliyə malik nazik tipli ikili bələdçi çubuq silindridir. Daxili anti-burulma performansı və güclü yanal yük müqaviməti ilə o, heç bir xarici bələdçi mexanizm tələb etmir. Yastı ultra nazik korpus və yüngül dizaynla (çəkisi adi silindrlərlə müqayisədə 17% ~ 24% azalıb) presləmə, yerləşdirmə, qaldırma və iş parçasının ötürülməsi ssenariləri üçün kompakt avtomatlaşdırma sxemlərinə mükəmməl uyğun gəlir. Üç dəyişdirilə bilən podşipnik növü tam səhnə universal xətti sürücülük həllərini həyata keçirərək, ağır yük, yüksək sürətli və ultra dəqiq iş şəraitini əhatə edir.

Əsas Struktur Üstünlükləri

• Koaksial ikiqat bələdçi çubuq dizaynı: Piston və ikili bələdçi çubuqlar sinxron işləməyi təmin etmək, hərəkət zamanı əyilmə və burulmanı effektiv şəkildə aradan qaldırmaq və ümumi sərtliyi və sabitliyi əhəmiyyətli dərəcədə yaxşılaşdırmaq üçün inteqrasiya olunmuş koaksial quruluşu qəbul edir.

• Könüllü Çox Növlü Buferləşdirmə: Adi sabit işləmə üçün standart ikitərəfli rezin tamponlar; yüksək sürətli və ağır yüklü siklik hərəkət zamanı sərt təsirləri aradan qaldırmaq üçün isteğe bağlı hava yastığı tamponu (AZ növü, ≥20 mm çap üçün mövcuddur).

• Ultra İncə Yüngül Bədən: Optimallaşdırılmış düz nazik struktur quraşdırma sahəsinə qənaət edir və avadanlığın ümumi çəkisini azaldır, yüksək inteqrasiya olunmuş kompakt avtomatlaşdırılmış avadanlıq dizaynı üçün uyğundur.

• Daxili Maqnit Yiv: Sadə və səliqəli mövqe siqnalı əks əlaqə konfiqurasiyasına imkan verən əlavə mötərizələr olmadan birbaşa maqnit açarının quraşdırılması üçün qorunan bələdçi çubuq yivi.

Üç Əsas Alt Seriya (Rulman Təsnifatı və Açar Seçim Əsası)

     MGP seriyası, sürətli model seçimi üçün əsas əsas olan aşağı sürtünməli yüksək sürətli, aşınmaya davamlı ağır yük və sıfır təmizlikli ultra dəqiqlik ssenarilərini əhatə edən daxili daşıyıcı strukturlara əsaslanan üç alt modelə bölünür.

Model Adlandırma Qaydalarını tamamlayın

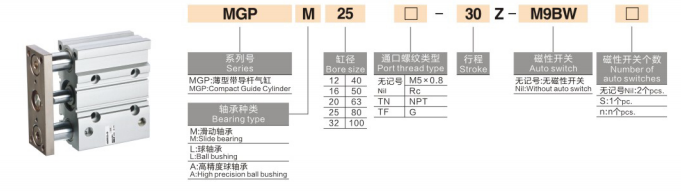

Model nümunəsi: MGPM20-50Z-M9B

1.Kod Seqmentinin Tərifi

• Serial kodu: MGP + daşıyıcı şəkilçi (M/L/A), müxtəlif rulman konfiqurasiyaları ilə nazik tipli ikili istiqamətləndirici çubuq silindrini təmsil edir

• Buruq Ölçüsü: 12/16/20/25/32/40/50/63/80/100 (mm, tam sənaye standartı spesifikasiyası)

• Vuruş Uzunluğu: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (standart tam vuruş diapazonu)

• Bufer və Maqnit Üzük Konfiqurasiyası

￮ Z: Standart tip, ikitərəfli rezin tampon + quraşdırılmış maqnit halqası, maqnit açarı quraşdırılmasına uyğundur

￮ AZ: Hava yastığı tampon növü (yalnız ≥20 mm çuxur üçün), yüksək sürətli və ağır yüklə işləmə zamanı təsirə effektiv şəkildə müqavimət göstərir

￮ şəkilçi yoxdur: Maqnit halqa olmadan maqnit açarı quraşdırmaq mümkün deyil

• Maqnit açarı: Opsiyonel M9B, A93, D-M9N və digər modellər, montaj mötərizələri olmadan birbaşa bələdçi çubuq yivlərində quraşdırılır

2. Tipik Sifariş Nümunələri

• MGPM20-50Z: 20 mm buruq, 50 mm vuruş, sürüşmə podşipnik, maqnit halqalı standart rezin tampon

• MGPL25-100Z-A93: 25 mm buruq, 100 mm vuruş, yüksək sürətli tipli bilyalı, A93 maqnit açarı ilə

• MGPA32-75AZ: 32 mm delik, 75 mm vuruş, yüksək dəqiqlikli rulman, yüksək dəqiqlikli təsirə qarşı əməliyyat üçün hava yastığı tamponu

Ümumi Əsas Texniki Parametrlər

(Standart sınaq şərtləri: 20 ℃ normal temperatur, nominal iş təzyiqi)

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən qarşılıqlı hərəkət

• İşçi təzyiq diapazonu: 0,12~1,0MPa; Minimum başlanğıc təzyiq: 0.1MPa

• Sübut təzyiqi: 1.5MPa

• Ətraf mühitin temperaturu: -10℃~60℃ (buzsuz mühit tələb olunur)

• Əməliyyat sürəti: 50~500mm/s (MGPL maks. 500mm/s; MGPM/MGPA maks. 400mm/s)

• Bufer rejimi: Standart ikitərəfli rezin tampon; 20~100mm çap üçün hava yastığı tamponu isteğe bağlıdır

• Fırlanma Dəqiqliyi: MGPM ±0,05~0,07mm; MGPL ±0,03~0,05 mm; MGPA ±0,01 mm

Port Ölçüsü Spesifikasiyası

• Buruq 12/16mm: M5×0.8

• Buruq 20/25/32 mm: PT1/8

• Buruq 40/50mm: PT1/4

• Buruq 63/80/100mm: PT3/8

Nəzəri Gərginlik və Gərginlik Məlumatı (@0.5MPa, Vahid: N)

Bir Cümlə Tez Seçim Təlimatları

1. Rulman Modelinin Seçimi: Ağır yük, aşınmaya davamlı və tozlu mühitlər üçün MGPM seçin; yüksək sürətli, aşağı sürtünmə və tez-tez velosiped sürmək üçün MGPL seçin; ultra dəqiq yerləşdirmə və yüksək təkrar dəqiqlik tələbləri üçün MGPA seçin.

2. Maqnit Üzük Konfiqurasiyası: Mövqenin aşkarlanması və siqnalla əks əlaqə tələb edən avadanlıq üçün Z şəkilçisini seçin; keçid funksiyasına ehtiyac yoxdursa, qeyri-Z əsas növü seçin.

3. Bufer rejimi seçimi: Yüksək sürətli, uzun vuruşlu və böyük təsirli iş şəraiti üçün AZ hava yastığı tamponunu qəbul edin; standart rezin tampon adi ümumi ssenarilər üçün tətbiq edilir.

4. Buruq və Vuruş Uyğunluğu: Faktiki yük və itələmə tələblərinə uyğun olaraq uyğun qazma ölçüsünü seçin; standart vuruş diapazonu əksər sənaye avtomatlaşdırma tələblərinə cavab vermək üçün 5 ~ 300 mm-dir.

Tipik Tətbiq Ssenariləri

• Elektron avtomatlaşdırma: PCB lövhəsinin yerləşdirilməsi, komponentin preslənməsi, mikro modulun qaldırılması və elektron hissələrin dəqiq yığılması.

• Dəqiq aşkarlama avadanlığı: Aşkarlama zondunun qaldırılması, iş parçasının yerləşdirilməsi və sıxılması, yüksək dəqiqlikli fitinq və kalibrləmə.

• Qablaşdırma və Logistika Maşınları: İş parçasının qısa məsafəyə ötürülməsi, materialın yığılması və yerləşdirilməsi, sabit qarşılıqlı qidalanma hərəkəti.

• Ümumi sənaye avtomatlaşdırılması: Tozlu emalatxanalarda yerləşdirməni məhdudlaşdıran, köməkçi presləmə ştamplama, aşağı sürətli ağır siklik əməliyyatı məhdudlaşdıran kompakt avadanlıq.

Bir Cümlə Xülasə

     SOLH MGP seriyalı nazik kompakt bələdçi çubuq silindri sənaye avtomatlaşdırılması üçün ən çox yönlü universal ikili bələdçi xətti sürücü silindri kimi xidmət edən, yüksək sərtlik, güclü yanal yük müqaviməti və yer qənaət edən dizaynı özündə əks etdirən ağır yük, yüksək sürətli və ultra dəqiq ssenariləri əhatə etmək üçün üç dayaq konfiqurasiyasını birləşdirir.
