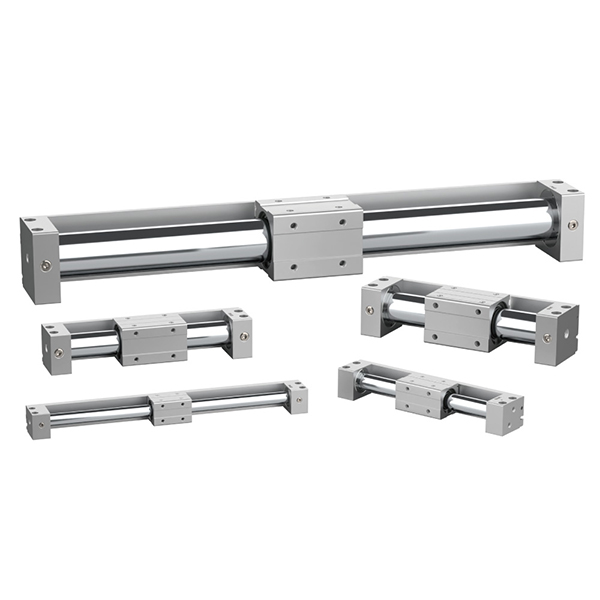

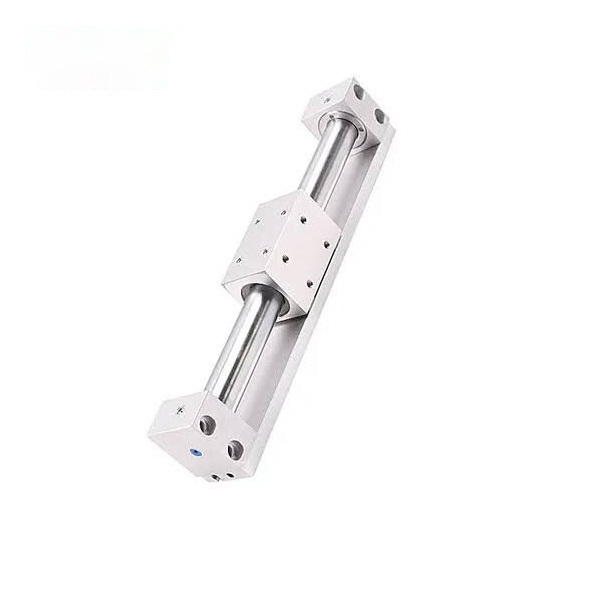

CY3R

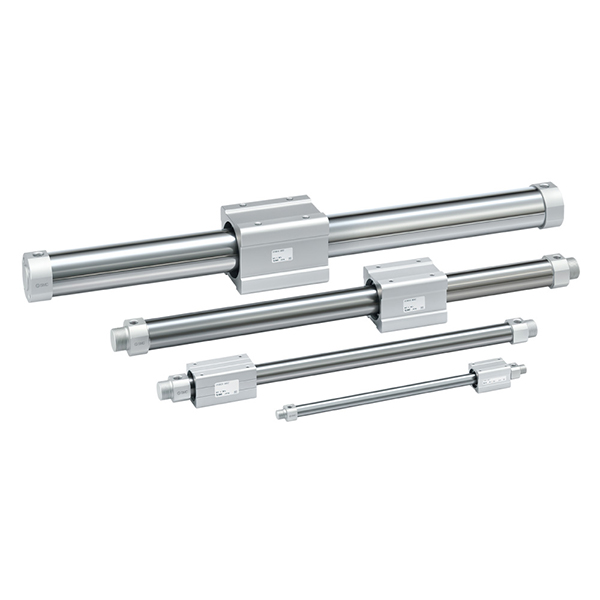

CY3B

Məhsula Baxış

     SOLH CY3 seriyası klassik SMC CY1 seriyasına əsaslanan təkmilləşdirilmiş maqnit mufta çubuqsuz silindrdir və iki əsas modelə bölünür: montaj səthi olmayan CY3B əsas tip və CY3R birbaşa montaj növü. O, güclü maqnit birləşmə vasitəsilə daxili pistonun və xarici sürüşmə masasının sinxron hərəkətini həyata keçirən tam qapalı maqnit kontaktsız ötürmə strukturunu qəbul edir. Sıfır sızma, tozsuz və çirklənmədən işləmə, ultra uzun vuruş və yığcam quraşdırma ilə təmiz dərəcəli, yüngül və orta yük, uzun məsafəli xətti sürücülük ssenariləri üçün geniş tətbiq olunur. φ6-dan φ63mm-ə qədər olan delik diapazonu və maksimum 5000mm vuruşu ilə o, ənənəvi bağlayıcı silindrlərlə müqayisədə 50% quraşdırma sahəsinə qənaət edir və yüksək standartlı avtomatlaşdırılmış istehsal xətləri üçün üstünlük verilən təmiz uzun vuruşlu idarəetmə həlli kimi xidmət edir.

Əsas Yerləşdirmə və Struktur Xüsusiyyətlər

• Maqnit Bağlayıcı Ötürmə və Sıfır Sızma Təmiz Əməliyyat: Piston və sürüşmə masası tam qapalı silindrli lülə dizaynı ilə maqnit sinxron hərəkəti qəbul edir. Heç bir piston çubuğu xaricə uzanmır, tam hava sızdırmazlığı, sıfır sızma və sıfır toz çirklənməsinə nail olur. Qida emalı, tibbi avadanlıq və yarımkeçirici elektronika kimi ciddi istehsal mühitlərinə mükəmməl uyğun gəlir.

• Təkmilləşdirilmiş davamlılığa malik CY1 Təkmilləşdirilmiş Versiya: Ənənəvi CY1 seriyası ilə müqayisədə, aşınmaya davamlı üzük uzunluğu 70% artırılaraq, daşıma qabiliyyətini və sürüşmə sabitliyini effektiv şəkildə yaxşılaşdırır. Toz keçirməyən halqanın daxili sürtkü tutucusu davamlı qoruyucu sürtkü filmi əmələ gətirir, minimum iş təzyiqini 0,12MPa-a qədər azaldır və xidmət müddətini xeyli uzadır. φ6 spesifikasiyası istisna olmaqla, bütün digər modellər birbaşa dəyişdirmə və təkmilləşdirmə üçün CY1 ilə eyni montaj ölçülərini saxlayır.

• CY3B Əsas Tip Minimalist Struktur: Hamar silindrli lülənin ehtiyat montaj səthi yoxdur və fiksasiya üçün iki uclu dayaqlar tələb olunur. Sürüşmə masası daxili bələdçi quruluşu ilə təchiz olunmur, buna görə də eksantrik yükün və maqnit birləşməsinin pozulmasının qarşısını almaq üçün xarici xətti bələdçilər və ya bələdçi çubuqlar məcburidir.

• Standart Kauçuk Bufer və Yüksək Sürətli Könüllü Spesifikasiya: Quraşdırılmış ikitərəfli rezin tamponlar sabit şərti siklik əməliyyat üçün əməliyyat təsirini udur və səs-küyü azaldır. İsteğe bağlı X160 yüksək sürətli spesifikasiyası yüksək tezlikli sürətli iş şəraitinə uyğunlaşmaq üçün 1500 mm/s maksimum iş sürətini dəstəkləyir.

• Rahat maqnit açarının quraşdırılması: Silindr gövdəsinin hər iki tərəfində əvvəlcədən qorunmuş açar yivləri D-M9 seriyalı maqnit açarları ilə uyğun gəlir, vuruşun yerləşdirilməsi üçün çevik və dəqiq real vaxt mövqe rəyini həyata keçirir.

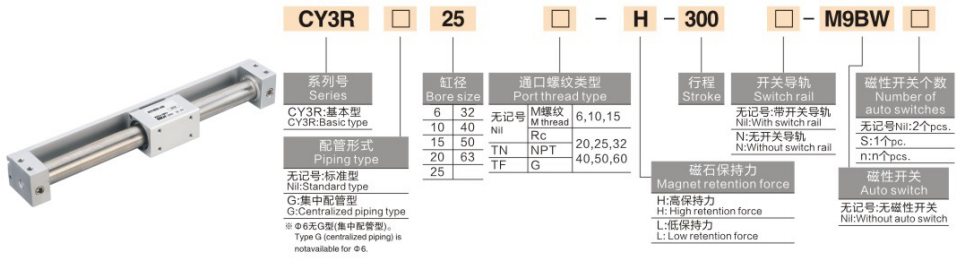

Model Kodlaşdırma Qaydasını tamamlayın

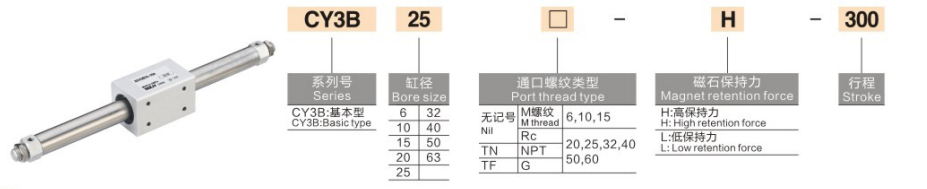

1.Model Nümunələr: CY3B20-500 | CY3B40-800-M9PL

2.Standart Sifariş İstinad Nümunələri

• CY3B20-500: 20 mm buruq, 500 mm vuruş, maqnit açarı olmayan əsas tip

• CY3B40-800-M9PL: 40 mm buruq, 800 mm vuruş, maqnit mövqe açarı ilə əsas tip

Əsas Texniki Spesifikasiyalar (20℃ Standart Vəziyyət)

1 Əsas Ümumi Spesifikasiyalar

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən maqnit birləşmə kontaktsız ötürmə

• İşləyən maye: Sıxılmış hava (yağsız işləmə standartı)

• Ətraf mühitin temperaturu: 5~60℃ (dondurucu mühit yoxdur)

• İşçi təzyiq diapazonu: 0,12~0,7MPa; Sübut təzyiqi: 1.0MPa

• Əməliyyat sürəti: 50~500mm/s (standart); maksimum 1500mm/s (isteğe bağlı X160 yüksək sürətli spesifikasiya)

• Bufer rejimi: Standart ikitərəfli rezin tampon

• Maqnit tutma qüvvəsi: 19,6~2450N (delik ölçüsü ilə artır)

2 Əsas Performans Parametrləri Qrafiki (@0.5MPa)

Əsas Konfiqurasiya və Seçim Təlimatları

1 Yük və İtki ilə Buruq Ölçüsü Seçimi

• φ6~φ15 (Mikro Yüngül Xidmət): ≤2,5 kq yüklər üçün uyğundur, elektron və tibbi avadanlıqda mini komponentlərin qısa vuruşlu dəqiqliklə ötürülməsinə həsr edilmişdir.

• φ20~φ32 (Ümumi Yüngül Xidmət): 4~10 kq yüngül yüklə uyğunlaşdırılmışdır, ümumi avtomatlaşdırılmış istehsal xətlərində adi uzun vuruşlu itələmə və çəkmə (≤1000mm) üçün idealdır.

• φ40~φ63 (Orta İş): 16 ~ 40 kq orta yük ssenariləri üçün uyğundur, qida və qablaşdırma sənayelərində ağır uzun vuruşlu işləmə və yüksək tezlikli siklik əməliyyat üçün mükəmməldir.

2 Vuruş və Bələdçi Sistemin Seçimi

• Vuruş diapazonu: Standart vuruş 50~1000mm əhatə edir; xüsusi uzun məsafəli sürücülük tələbləri üçün 5000 mm-ə qədər uzadılmış ultra uzun vuruş.

• Məcburi Xarici Rəhbər Dizaynı: CY3B əsas növünün daxili rəhbər strukturu yoxdur. Xarici xətti sürüşmə relsləri və ya bələdçi çubuqları yükü dəstəkləmək və eksantrik qüvvənin sapması nəticəsində yaranan maqnit birləşməsinin qarşısını almaq üçün təchiz edilməlidir.

• Standart fiksasiya üsulu: Asma silindr gövdəsi və sıfır kontakt sürtünməsi ilə isteğe bağlı iki uclu dayaq mötərizələri ilə sabitlənmiş, sabit maqnit birləşmə işini təmin edir.

3 Ətraf Mühit və Funksional Konfiqurasiya Seçimi

• Təmiz ətraf mühit üçün prioritet: Sıfır sızma və çirklənmə olmayan dizayn qida, tibbi və elektron yarımkeçirici sənayelərində ciddi tozsuz və steril iş şəraitinə uyğunlaşır.

• Yüksək Sürətli İş Vəziyyətinin Təkmilləşdirilməsi: Yüksək sürətli zərbəni aradan qaldırmaq və sabit işləməyi təmin etmək üçün xarici hidravlik tamponlarla təchiz edilmiş əlavə X160 yüksək sürətli spesifikasiyasını (maks. 1500mm/s) seçin.

• Dəqiq Mövqe Əlaqəsi: İki nöqtəli və ya çox nöqtəli dəqiq vuruş yerləşdirmə və siqnal rəyini həyata keçirmək üçün D-M9 seriyalı maqnit açarları ilə təchiz edin.

CY3B vs CY3R | Model Fərqinin Müqayisəsi

Tipik Sənaye Tətbiqi Ssenariləri

• Təmiz Otaq Material Transferi: Sıfır sızma və tozsuz maqnit birləşmə quruluşu təmiz mühitləri çirkləndirmədən elektron, yarımkeçirici və tibbi tozsuz emalatxanalarda uzun məsafəli materialların işlənməsi üçün idealdır.

• Qida və İçki Qablaşdırma Xətləri: Asan təmizlənən səthə malik paslanmayan paslanmayan polad silindrli çəllək gigiyenik istehsal standartlarına uyğunlaşır, qida emalı avadanlığında yüngül və orta iş parçalarının uzun vuruşlu yerdəyişməsi üçün uyğundur.

• Avadanlıq Qapı və Qapaq Sürüşü: Heç bir çubuq uzatma dizaynı xarici məkana qənaət etmir, avtomatlaşdırılmış avadanlığın qoruyucu qapıların və qoruyucu örtüklərin yığcam uzun vuruşlu açılması və bağlanması üçün mükəmməl şəkildə tətbiq olunur.

• Uzun vuruşlu dəqiq yerləşdirmə platforması: Sabit təkrar yerləşdirmə dəqiqliyinə nail olmaq üçün xarici yüksək dəqiqlikli istiqamətləndirici relslərlə əməkdaşlıq edir, 1~2m uzun məsafədə dəqiq yerləşdirmə və montaj xətlərinin dövri daşınması üçün uyğundur.

• Tie-Rod Silindrləri üçün yerə qənaət edən dəyişdirmə: Uzun vuruşlu (>500 mm) ssenarilərdə ənənəvi bağlayıcı silindrlərin yer tutma problemini həll edir, kompakt avadanlıq dizaynı üçün ümumi avadanlıq quraşdırma yerini 50% azaldır.

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Təsdiqi: Təhlükəsizlik əmsalı ≥2 olan yük çəkisi əsasında tələb olunan itələmə qüvvəsini hesablayın. Tövsiyə olunan qaydalar: ≤2.5kg → φ15; 4~10kq → φ32; 16~40kq → φ63.

2. Strok Spesifikasiyasının Təsdiqi: Adi tələblər üçün standart 50~1000mm vuruş seçin; 5000 mm-ə qədər ultra uzun vuruş üçün genişləndirilmiş spesifikasiyanı seçin.

3. Funksional konfiqurasiya uyğunluğu: Təmiz, çirklənmədən təmiz iş şəraiti üçün prioritet seçim; sürətli əməliyyat üçün X160 yüksək sürətli spesifikasiyası + hidravlik tampona təkmilləşdirmə; real vaxtda mövqe aşkar etmək üçün D-M9 seriyalı maqnit açarları əlavə edin.

Bir Cümlə Xülasə

     SOLH CY3 seriyalı maqnit birləşdirici çubuqsuz silindr, sıfır sızma, 5000 mm ultra-uzun vuruş, aşağı başlanğıc təzyiqi və ikili montaj növləri ilə təkmilləşdirilmiş təmiz dərəcəli yağsız CY1 ötürücüdür və yüngül orta avtomatlaşdırma avadanlığı üçün optimal yerə qənaət edən uzun vuruşlu xətti idarəedici həll kimi xidmət edir.
