CY1 Seriyası Maqnit Bağlayıcı Çubuqsuz Silindr | Klassik İqtisadi Baza Modeli

Brend: SOLH by Richge Technology

CY1S
CY1L

Məhsula Baxış

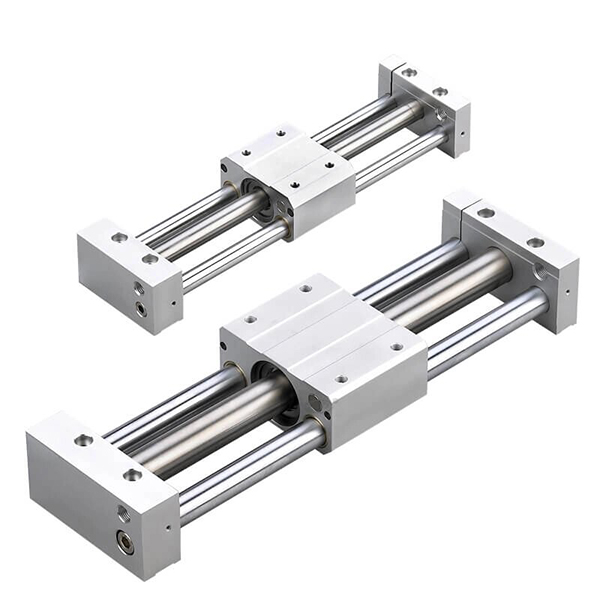

     SOLH CY1 seriyası, təkmilləşdirilmiş CY3 seriyasının əsas sələfi kimi xidmət edən klassik və qənaətcil maqnit birləşdirici çubuqsuz silindrdir. Daxili piston və xarici sürüşmə masasının güclü maqnit qüvvəsi ilə eyni vaxtda hərəkət etdiyi təmassız maqnit sinxron idarəedici quruluşu qəbul edir. Tam qapalı sıfır sızma əməliyyatı, yığcam struktur və sərfəli performansı ilə o, yüngül-orta yük və orta uzunluqlu stroklu xətti sürücülük tətbiqlərinə həsr olunub. φ6-dan φ63 mm-ə qədər diapazon, 1000 mm-ə qədər standart vuruş və 1500 mm-lik maksimum genişləndirilmiş vuruşla bu seriya çox ssenari tələblərinə cavab vermək üçün müxtəlif istiqamətləndirici modelləri əhatə edir və onu ümumi avtomatlaşdırılmış istehsal xətləri üçün üstünlük verilən büdcəyə uyğun təmiz dərəcəli çubuqsuz ötürücü halına gətirir.

Əsas Yerləşdirmə və Struktur Xüsusiyyətlər

• Maqnit Bağlayıcı Sürücü və Təmiz Sıfır Sızma Performansı: Piston və sürüşmə masasında quraşdırılmış yüksək güclü daimi maqnitlər mexaniki olmayan sinxron ötürməni həyata keçirir. Tam qapalı silindrli çəllək hava sızmasını və toz emissiyasını aradan qaldırır, elektronika, tibbi avadanlıq və qida emalı sənayelərində ciddi təmiz iş mühitlərinə tamamilə uyğunlaşır.

• Klassik Baza Struktur və Yüksək Xərcli Performans: Daha az komponentli minimalist mexaniki strukturu mənimsəyən CY1 seriyası istehsal xərclərini effektiv şəkildə azaldır və təkmilləşdirilmiş CY3 seriyasından daha yüksək rəqabət qabiliyyəti təklif edir. Əsas CY1B modelinin inteqrasiya olunmuş montaj səthi yoxdur və quraşdırma üçün ikitərəfli dəstək mötərizələri tələb olunur. Əsas aşınmaya davamlı üzük və toz keçirməyən üzük konfiqurasiyası ilə təchiz edilmiş, 0,18MPa minimum iş təzyiqinə malikdir, xidmət müddəti bir qədər qısadır, lakin adi standart iş şəraiti üçün tam uyğundur.

• Tam əhatə üçün diversifikasiya edilmiş törəmə modellər: Tam məhsul dəsti müxtəlif dəqiqlik və yük tələblərinə uyğunlaşmaq üçün çoxlu istiqamətləndirici növləri əhatə edir:

• CY1B: Xarici bələdçi relslər və ikitərəfli mötərizələr tələb edən istiqamətləndirici struktur və montaj səthi olmayan əsas tip.

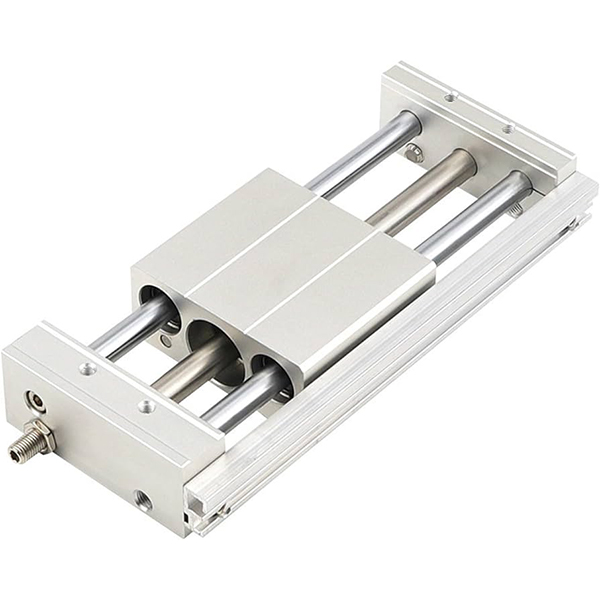

• CY1S: Xarici bələdçilər olmadan yüngül yüklə işləməyi dəstəkləyən daxili sürüşmə rulmanı olan sürüşmə bələdçi növü.

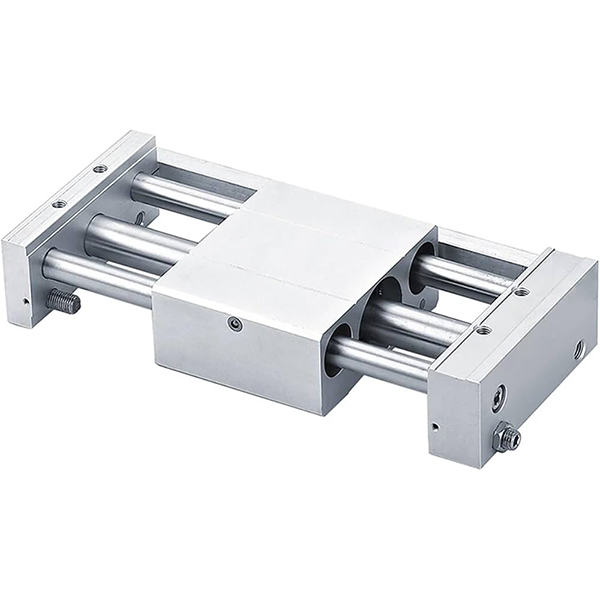

• CY1L: Stabil yüksək tezlikli hərəkət üçün ultra hamar sürüşmə və gücləndirilmiş yükləmə qabiliyyəti ilə rulmanlı rulman bələdçi növü.

• CY1H: Dəqiq ötürmə ssenariləri üçün əla təkrar yerləşdirmə dəqiqliyi ilə yüksək dəqiqlikli bələdçi növü.

• CY1F: 29% azaldılmış ümumi hündürlüyə malik aşağı profilli nazik tip, ultra kompakt avadanlıq quraşdırma yerləri üçün mükəmməl uyğundur.


• Standart Bufer və Əlavə Yüksək Sürətli Konfiqurasiya: Standart ikitərəfli rezin tamponlar əməliyyat təsirini effektiv şəkildə udur və səs-küyü azaldır. Opsiyonel xarici hidravlik tamponlar orta-yüksək sürətli siklik iş şəraiti üçün maksimum 500 mm/s sürətlə sabit işləməyi dəstəkləyir.

• Maqnetik açarların geniş uyğunluğu: Silindr gövdəsindəki qorunan universal açar yivləri D-M9 seriyası və D-A9 seriyalı maqnit açarları ilə uyğun gəlir, ixtiyari mövqe quraşdırılmasına və çevik vuruş siqnalı rəyinə imkan verir.

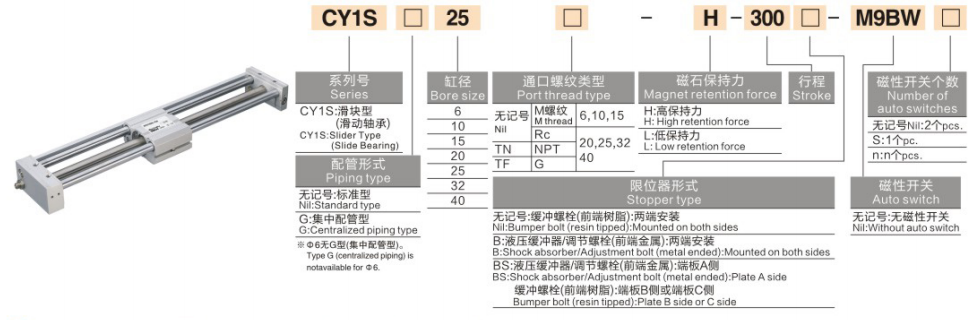

Model Kodlaşdırma Qaydasını tamamlayın

Model Nümunələri: CY1B20-500 | CY1S40-800-M9PL

Standart Sifariş İstinad Nümunələri

• CY1B20-500: 20 mm buruq, 500 mm vuruş, maqnit açarı olmayan əsas tip

• CY1S40-800-M9PL: 40 mm buruq, 800 mm vuruş, maqnit mövqe açarı ilə sürüşmə bələdçi növü

Əsas Texniki Spesifikasiyalar (20℃ Standart Vəziyyət)

1. Əsas Ümumi Spesifikasiyalar

• Əməliyyat rejimi: İkiqat fəaliyyət göstərən maqnit birləşmə kontaktsız sinxron ötürmə

• İşləyən maye: Sıxılmış hava (yağsız işləmə standartı)

• Ətraf mühitin temperaturu: 5~60℃ (dondurucu iş mühiti yoxdur)

• İşçi təzyiq diapazonu: 0,18~0,7MPa; Sübut təzyiqi: 1.05MPa

• Standart işləmə sürəti: 50~500mm/s

• Bufer rejimi: Standart ikitərəfli rezin tampon; yüksək sürətli ssenarilər üçün əlavə xarici hidravlik bufer

• Maqnit tutma qüvvəsi: 49~2450N (delik ölçüsü ilə tədricən artır)

2. Əsas Performans Parametrləri Qrafiki (@0.5MPa)

Əsas Konfiqurasiya və Seçim Təlimatları

1. Yük və İtki ilə Buruq Ölçüsü Seçimi

• φ6~φ15 (Mikro Yüngül Xidmət): ≤2,5 kq yüklər üçün uyğundur, miniatür elektron dəqiqlikli avadanlıqda qısa vuruşlu dəqiq komponentlərin ötürülməsinə həsr edilmişdir.

• φ20~φ32 (Ümumi Yüngül Xidmət): 4~10 kq yüngül yüklə uyğunlaşdırılmışdır, ümumi avtomatlaşdırılmış istehsal xətlərində adi uzun vuruşlu itələmə və çəkmə əməliyyatları (≤1000mm) üçün idealdır.

• φ40~φ63 (Orta İş): Qablaşdırma və logistika avtomatlaşdırma avadanlıqlarında uzun vuruşlu işləmə və yüksək tezlikli tsiklik iş şəraitinə mükəmməl uyğunlaşdırılmış 16~40 kq orta yük ssenariləri üçün tətbiq olunur.

2. Model və Bələdçi Sistemin Seçimi

• CY1B Əsas Növ: Daxili bələdçi quruluşu olmayan ən sərfəli model. Xarici xətti bələdçi relsləri məcburidir, büdcəyə həssas layihələr və qorunan istiqamətləndirici strukturları olan avadanlıqlar üçün uyğundur.

• CY1S Slayd Bələdçi Növü: Yüngül yüklər (≤10kg) üçün heç bir xarici köməkçi bələdçi tələb etməyən, sadə quraşdırma və geniş universallığı özündə əks etdirən daxili sürüşmə dayaq bələdçisi ilə təchiz edilmişdir.

• CY1L Bilyalı rulman bələdçi növü: Xüsusi olaraq yüksək sürətli və yüksək tezlikli siklik iş şəraiti üçün nəzərdə tutulmuş, ultra aşağı sürüşmə müqaviməti və uzadılmış xidmət müddəti ilə yüksək dəqiqlikli bilyalı rulman strukturunu qəbul edir.

• CY1H Yüksək Dəqiqlik Tipi: ±0,02 mm-ə qədər təkrar yerləşdirmə dəqiqliyinə nail olmaqla, dəqiq xətti bələdçi mexanizmlə konfiqurasiya edilib, yüksək dəqiqlikli yerləşdirmə və mikro-məsafə köçürmə ssenariləri üçün tətbiq edilir.

• CY1F Aşağı Profilli Növ: 29% azaldılmış ümumi hündürlüyə malik optimallaşdırılmış nazik struktur, kompakt avtomatlaşdırılmış avadanlıq üçün məhdud şaquli quraşdırma sahəsi problemini həll edir.

3. Ətraf Mühit və Funksional Konfiqurasiya Seçimi

• Təmiz ətraf mühitə uyğunlaşma: Sıfır sızma və tozsuz kontaktsız maqnit ötürücü dizaynı gigiyenik istehsal standartlarına cavab verir; Uzun müddətli təmiz otaq istismarı üçün CY1S və CY1L modellərinə üstünlük verilir.

• Yüksək Sürətli İş Vəziyyətinin Təkmilləşdirilməsi: Son təsirləri aradan qaldırmaq üçün 500 mm/s-ə qədər davamlı iş sürətini sabit şəkildə dəstəkləyən xarici hidravlik tamponlarla təchiz edin.

• Dəqiq Mövqe Əlaqəsi: Çox nöqtəli vuruş yerləşdirmə və real vaxt siqnal çıxışını həyata keçirmək üçün D-M9 seriyası və ya D-A9 seriyalı maqnit açarları ilə uyğunlaşdırın.

Tipik Sənaye Tətbiqi Ssenariləri

• Təmiz Otaq Material Transferi: Sıfır çirklənməli maqnit birləşmə quruluşu təmiz iş mühitinin ikincil çirklənməsinin qarşısını alaraq yarımkeçirici və LCD tozsuz emalatxanalarda uzun məsafəli materialların idarə edilməsi üçün geniş istifadə olunur.

• Qablaşdırma xətti İş parçasının yerdəyişməsi: Yüksək xərc-performanslı dizayn, aşağı uğursuzluq dərəcəsi və sadə gündəlik texniki xidmət ilə qida və əczaçılıq qablaşdırma avadanlığında yüngül və orta iş parçalarının uzun vuruşlu itələmə və çəkilməsinə uyğunlaşır.

• Avtomatlaşdırılmış Avadanlıq Qapısına Nəzarət: Çubuqsuz yığcam quruluş xarici quraşdırma sahəsinə qənaət edir, avadanlığın qoruyucu qapılarının və tozdan qoruyucuların uzun vuruşlu açılması və bağlanması üçün uyğundur.

• Uzun vuruşlu montaj xəttinin yerləşdirilməsi: İstehsal xətlərinin davamlı tsiklik yerləşdirmə tələblərinə cavab verən 1~1,5 m ultra uzun vuruşda sabit dəqiq yerləşdirməyə nail olmaq üçün uyğun bələdçi modullarla əməkdaşlıq edir.

• İqtisadi Alternativ Həll: Büdcə ilə məhdud olan avtomatlaşdırma layihələrində yüksək qiymətli CY3 seriyası üçün ideal ucuz əvəzdir, əsas uzun vuruşlu xətti sürücülük tələblərini tam ödəyir.

CY1 ilə CY3 Seriyasının Əsas Performans Müqayisəsi

Üç Addımlı Sürətli Seçim Bələdçisi

1. Buruq Ölçüsü Təsdiqi: Təhlükəsizlik əmsalı ≥2 olan yük çəkisi əsasında tələb olunan itələmə qüvvəsini hesablayın. Tövsiyə olunan qaydalar: ≤2.5kg → φ15; 4~10kq → φ32; 16~40kq → φ63.

2. Model Tipinin Təsdiqi: Ultra aşağı büdcə üçün CY1B seçin; Yüngül yüklü bələdçisiz quraşdırma üçün CY1S; yüksək sürətli yüksək tezlikli əməliyyat üçün CY1L; Yüksək dəqiqlikli yerləşdirmə tələbləri üçün CY1H.

3. Strok Spesifikasiyasının Təsdiqi: Adi istifadə üçün standart 50~1000mm vuruş seçin; orta uzun məsafəli sürücülük tələbləri üçün 1500 mm-ə qədər isteğe bağlı uzadılmış vuruş.

Bir Cümlə Xülasə

     SOLH CY1 seriyalı klassik maqnit birləşdirici çubuqsuz silindr müxtəlif istiqamətləndirici modellərə malik iqtisadi sıfır sızma təmiz ötürücüdür və yüngül orta yüklü ümumi avtomatlaşdırma və təmiz otaq avadanlığı üçün büdcəyə uyğun əsas uzun vuruşlu xətti sürmə həlli kimi xidmət edir.
