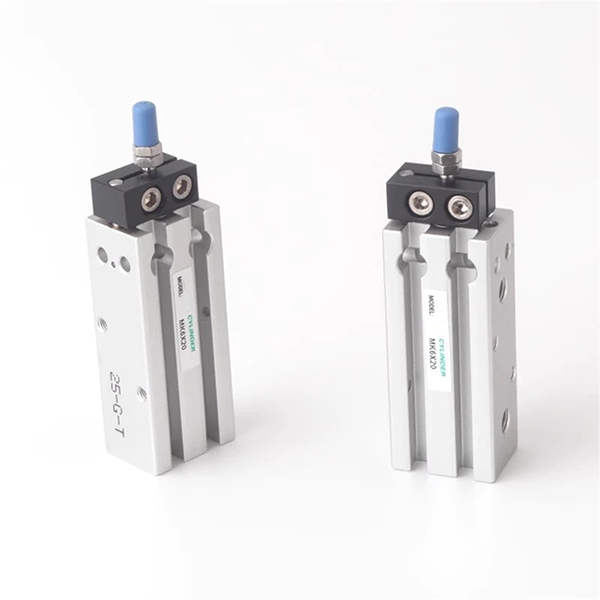

MK seriyalı çox montajlı silindr

MK seriyalı çox montajlı fırlanma əleyhinə yığcam silindr

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MK seriyalı nazik çox montajlı silindr, quraşdırılmış anti-fırlanma mexanizmi olan MD silindrinin təkmilləşdirilmiş versiyasıdır. Kvadrat gövdə əlavə mötərizələr olmadan altı səthli quraşdırılması dəstəkləyir. Bükülməyə qarşı quruluş piston çubuğunun fırlanmasını məhdudlaşdırır, çox silindrli paralel quraşdırmaya imkan verir, bucaq yerləşdirmə tələbləri ilə məhdud məkanda dəqiq avtomatlaşdırma üçün idealdır. Airtac MD və SMC CQS seriyaları ilə birbaşa dəyişdirilə bilər.

Struktur və Xüsusiyyətlər

     -- Kvadrat nazik alüminium gövdə, inteqrasiya edilmiş fırlanma əleyhinə bələdçi yuvası;

     -- Sərt anodlaşdırılmış barel, xrom örtüklü porşen çubuğu, davamlı və yüngül;

     -- Tam variantlar: MK(ikiqat təsirli), MSK(yay uzatma), MTK(yay geri çəkilmə), MKD(ikiqat çubuq), MKJ(ikiqat çubuq tənzimlənən vuruş); daxili maqnit üçün -S şəkilçisi;

     -- Fırlanmaya qarşı dəqiqlik ≤±0,5°, iş parçasının açısal sapmalarından qaçın;

     -- Ön, arxa, sol, sağ, yuxarı, aşağı tərəflərə quraşdırıla bilən; yan-yana paralel montajı dəstəkləmək;

     -- Çevik maqnit açarının quraşdırılması üçün çevrəvi sensor yivləri.

Model Kodlaşdırma Qaydası

   1. Nümunə: MK20-50-S

     -- MK: Seriya kodu; K = fırlanma əleyhinə; D = ikiqat çubuq; J=tənzimlənən vuruş

     -- 20: Buruq ölçüsü: 6/10/16/20/25/32 mm

     -- 50: Vuruş uzunluğu 5~100mm

     -- -S: Daxili maqnit halqası

Texniki Spesifikasiyalar

Nəzəri İtmə və Çəkmə @0,5MPa (Tək Çubuq, N)

Seçim bələdçisi

     -- İş yükü üçün minimum 50% təhlükəsizlik marjası ilə çuxur seçin;

     -- Praktik səyahət vuruşuna 5 ~ 10 mm ehtiyat əlavə edin; maksimum standart vuruş: 100 mm;

     -- Mövqe aşkarlanması tələb olunarsa -S modelini seçin; yan yük vəziyyətinə görə MKD ikiqat çubuğunu seçin.

Bir cümlənin xülasəsi

     SOLH MK altı səthə quraşdırılmış kompakt silindr, daxili fırlanma əleyhinə mexanizmlə təchiz edilmiş, məhdud məkanda avtomatlaşdırma avadanlığında dəqiq yerləşdirmə və yığcam çox silindrli yerləşdirmə üçün uyğundur.
