MAL Series Alüminium Alaşımlı Mini Silindr | Yüngül Ekonomik Pnevmatik Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

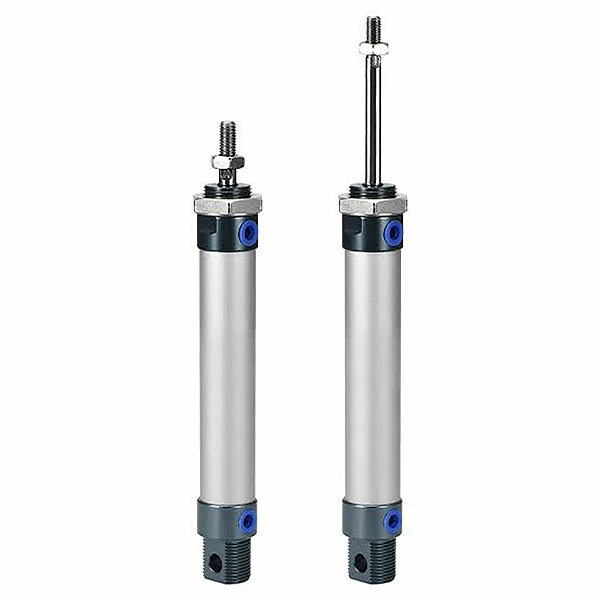

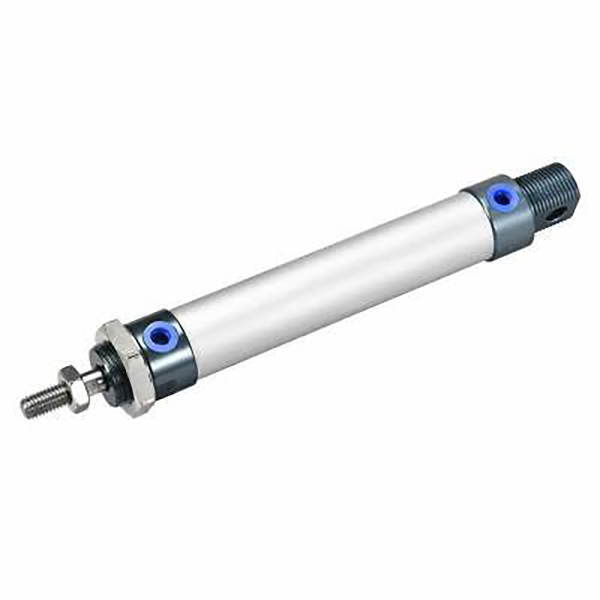

     SOLH MAL seriyası yüngül iqtisadi alüminium ərintisi mini pnevmatik silindrdir və bazarda sərfəli mini silindr həlli kimi geniş tanınır. Anodlaşdırılmış alüminium ərintisi silindrli boru və paslanmayan polad piston çubuğunu qəbul edərək, ultra yüngül çəki, yığcam quruluş və aşağı qiymətə malikdir. MA və CM2 seriyaları ilə güclü uyğunluğu ilə elektronika, qablaşdırma, yüngül sənaye və quru az tozlu iş ssenarilərində yüngül yüklü, büdcəyə həssas avtomatlaşdırılmış avadanlıqlar üçün idealdır.

  1.1 Universal Standart və Yüksək Mübadilə

     Vahid montaj ölçüləri və interfeys xüsusiyyətləri ilə yerli universal sənaye standartlarına uyğun olaraq istehsal edilmişdir. O, əsas MA və CM2 seriyalı silindrlər ilə mükəmməl struktur və ölçü dəyişkənliyinə nail olur, sıfır modifikasiya ilə dəyişdirilməsini, avadanlıqların yenilənməsini və toplu standartlaşdırılmış montajı dəstəkləyir.

  1.2 Yüngül Material Strukturu

     Mükəmməl anodlaşdırılmış alüminium ərintisi silindr borusu və paslanmaya qarşı paslanmayan polad piston çubuğu ilə uyğunlaşdırılmış alüminium ərintisi son örtükləri ilə tikilmişdir. Adi MA seriyalı silindrlərlə müqayisədə MAL seriyası çəkisi 15% daha yüngül və ümumi uzunluğu təxminən 10 mm qısadır. Xərclərə effektiv şəkildə nəzarət edərkən, üstün daşınma və yığcam quraşdırma performansı təqdim edir.

  1.3 Sabit Yivli Bağlama Quruluşu

     Sıx və sabit montaj quruluşu ilə ikitərəfli qapaq iplik kilidləmə texnologiyasını qəbul etmək. Sadələşdirilmiş yuvarlaq düz görünüş sadə ümumi quruluşu və rahat gündəlik sökülməni, texniki qulluq və sazlamanı təmin edir, yüngül avtomatlaşdırılmış istehsal xətləri üçün sonrakı əməliyyat və texniki xidmət xərclərini xeyli azaldır.

  1.4 Diversifikasiya olunmuş Hərəkət və Funksional Törəmələr

     • MAL İkiqat Aktyor: İkitərəfli hava girişi qarşılıqlı hərəkət, adi yüngül yüklü xətti avtomatlaşdırma üçün ən universal standart tipdir.

     • MSAL Tək Təsirli (Push Out): Yaylı təkan quruluşu, təhlükəsizlik sıfırlama mexanizmləri üçün elektrik kəsilməsindən sonra avtomatik çubuq uzadılması.

     • MTAL Tək Aktyor (Geri çəkil): Yay qaytarma quruluşu, qoruyucu yerləşdirmə ssenariləri üçün elektrik kəsilməsindən sonra çubuğun avtomatik geri çəkilməsi.

     • MALD İkiqat Çubuq: Dəqiq sinxron ötürmə üçün sinxron əməliyyatı və ikiqat effektiv vuruşu həyata keçirən ikitərəfli çıxış piston çubuğu.

     • MALJ Tənzimlənən Vuruş: Dəyişən iş tələbləri üçün dəqiq yerləşdirməni və çevik vuruşun kalibrlənməsini dəstəkləyən, tənzimlənən vuruşlu ikiqat fəaliyyət göstərən dizayn.

  1.5 Çevik Tampon və Davamlı Mühürleme Sistemi

     Standart səs-küyün azaldılması və təsirin udulması üçün yüksək keyfiyyətli rezin tampon yastığı ilə təchiz edilmişdir; isteğe bağlı təkmilləşdirilmiş hava tamponu (C kodu) yüksək sürətli siklik əməliyyat zamanı vibrasiya və səs-küyü effektiv şəkildə azaldır. Daxili yağ saxlama yivi ilə aşağı sürtünməli iki istiqamətli kompozit möhürü qəbul edən silindr, 5 milyon dövrəyə qədər xidmət müddəti ilə ultra aşağı başlanğıc təzyiqi və sabit yağsız işləmə xüsusiyyətlərinə malikdir.

  1.6 Əlavə Maqnit İnduksiyası Konfiqurasiyası

     MAL seriyası CS1-G və SMC M9B seriyalı maqnit açarları ilə mükəmməl uyğunlaşan əlavə daxili maqnit halqasını (S kodu) dəstəkləyir. O, real vaxt rejimində porşen mövqeyinin dəqiq müəyyən edilməsini və elektrik siqnalı əlaqəsini həyata keçirir, avtomatlaşdırılmış dövriyyənin yerləşdirilməsi və yüngül iş avtomatlaşdırma avadanlığı üçün ağıllı monitorinq tələblərinə cavab verir.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

  1.Tipik Model Strukturu: MAL25-100S-CM-FA

 2. Standart Sifariş Nümunələri

     • Standart ikiqat fəaliyyət göstərən maqnit modeli: MAL32-75S-CM (32 mm dəlik, 75 mm vuruş, yuvarlaq quyruq, maqnit halqa ilə)

     • Tək Fəaliyyətli Yay Dönüş Modeli: MTAL20-50S-U (20 mm buruq, 50 mm vuruş, düz quyruq, tək fəaliyyət sıfırlama)

     • Cüt çubuqlu cüt təsirli model: MALD25-100S-CA (25 mm buruq, 100 mm vuruş, yelləncək quyruğu, ikiqat çubuq sinxron işləmə)

3. Əsas Texniki Parametrlər (Standart Növ)

4. 0,5MPa Nəzəri İtirmə və Gərginlik İstinad Diaqramı (Tək Çubuq)

 4.1 İkiqat fəaliyyət göstərən (MAL) Performans Məlumatı

  4.2 Tək fəaliyyət göstərən (MTAL Spring Return) Performans Məlumatı

5. Montaj formaları və törəmə modelləri

  5.1 Diversifikasiya olunmuş Universal Montaj Metodları

     • CM dəyirmi quyruq: Standart düz montaj, adi sabit xətti yüngül yüklə işləmə üçün ən universal tipdir

     • CA yelləncək quyruğu: Sallanan, fırlanan və birləşdirici mexaniki mexanizmlər üçün uyğun olan yellənən quyruq quruluşu

     • U Düz Quyruq: Ultra yığcam düz quyruq dizaynı, ultra nazik və dar quraşdırma məkanı üçün mükəmməldir

     • FA/FB Ön/Arxa Flanş: Ön və arxa düz flanşlı bərkitmə, yüngül yüklü yerləşdirmə avadanlığı üçün sabit şaquli quraşdırma

     • LB Ayaq Braketi: Eksenel ayaq əsasının bərkidilməsi, rahat yanal quraşdırma və çevik avadanlıq yerləşdirilməsi

     • SDB Qoşa Qulaq Körpü: Çevik yelləncək və xüsusi əlaqə iş şəraitinə uyğunlaşan ikiqat menteşəli quruluş

  5.2 Əsas törəmə seriyası

     • MAL Standart İkiqat Fəaliyyət: Ümumi yüngül yükün avtomatlaşdırılması üçün əlavə maqnit halqası olan universal yüngül model

     • MSAL/MTAL Tək Fəaliyyətli: Təhlükəsizliyin sıfırlanması və qoruyucu yerləşdirmə ssenariləri üçün yay itələmə / yay qaytarma növləri

     • MALD İkiqat Çubuq: İkitərəfli sinxron çıxış strukturu, effektiv vuruşu ikiqat artırır və əməliyyat sabitliyini artırır

     • MALJ Tənzimlənən Vuruş: Dəqiq yerləşdirmə və dəyişən vuruşlu emal tələbləri üçün fərdiləşdirilə bilən vuruş dizaynı

     • MALC Tənzimlənən Yastıq: Təkmilləşdirilmiş hava tampon quruluşu, tez-tez dövri əməliyyat üçün yüksək sürətli təsir və səs-küyü azaldır

6. MAL vs MA Seçim Müqayisəsi

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq seçimi: Faktiki yük çəkisi əsasında düzgün çuxur ölçüsünü seçin, 50%-dən çox təhlükəsizlik marjasını ehtiyatda saxlayın. Yüngül yük və büdcəyə həssas avtomatlaşdırma layihələri üçün MAL seriyasına üstünlük verin.

     2. Vuruş seçimi: Faktiki iş vuruşu plus 10~20mm təhlükəsizlik marjası; standart vuruş limitlərinə əməl edin: ikiqat təsirli ≤500mm, tək təsirli ≤150mm.

     3. Funksional Konfiqurasiya: Standart ikiqat fəaliyyət üçün MAL, tək təsirli yayın qaytarılması üçün MTAL, ikiqat çubuqlu sinxron işləmə üçün MALD seçin. Yüksək sürətli işləmə (>500mm/s) üçün MALC hava yastığını seçin. Avtomatik mövqe aşkar etmək üçün S maqnit halqası + CS1-G/M9B açarları ilə təchiz edin.

Bir Cümlə Xülasə

     SOLH MAL seriyalı yüngül alüminium ərintisi mini silindr, yüngül yük, quru mühit və büdcə məhdud kiçik avtomatlaşdırılmış avadanlıqlar üçün ən sərfəli pnevmatik həll rolunu oynayan ultra yüngül yığcam quruluşa, ultra aşağı qiymətə və müxtəlif funksional seçimlərə malikdir.
