CG1 / CDG1 Seriyası Alüminium Yüngül Dairəvi Silindr

Brend: SOLH by Richge Technology

Məhsula Baxış

    SOLH CG1/CDG1 alüminium yüngül yuvarlaq silindr, φ20~100 mm çap, tamamilə dəyişdirilə bilən montaj ölçüləri ilə köhnə SMC CA1 seriyasının əvəzedicisi. Xüsusiyyətlər: yüngül, universal quraşdırma, çevik boru sxemi, aşağı səs-küy və yüksək sürətli performans. Avtomatlaşdırma konveyer xətlərində, elektron avadanlıqlarda, qablaşdırma maşınlarında, yüngül və orta yük üçün yüngül sənaye avadanlıqlarında, uzun vuruşda və yüksək tezlikli qarşılıqlı tətbiqlərdə geniş istifadə olunur.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Standart: Yeni nəsil SMC yüngül yuvarlaq silindr, CA1 seriyası üçün birbaşa əvəz.

   2. Material: Ekstrüzyonlu alüminium barel və uc qapaqlar, sərt xrom örtüklü porşen çubuğu. Adi standart silindrlərdən 30% daha yüngül, yüksək möhkəmlik və yaxşı istilik yayılması.

   3. Struktur: Yivlə bağlanmış son qapaqlar, düz dəyirmi forma, asan sökülmə və texniki qulluq. 4 istiqamətli hava limanı (90° interval), yüksək çevik boru quruluşu.

   4. Əməliyyat variantları

     -- CG1B İkiqat Fəaliyyət: Hər iki tərəfdən hava təchizatı, ən çox yayılmış standart model

     -- CG1S / CG1T Tək fəaliyyət: S=Bahar dönüşü; T=Yay uzadılması, hava kəsildikdən sonra avtomatik sıfırlama

     -- CG1W ​​İkiqat Çubuq: Hər iki tərəfə uzadılmış çubuq, sinxron hərəkət, gücləndirilmiş burulma qabiliyyəti

     -- CG1K Dönməyən Çubuq: Dəqiq yerləşdirmə və dönmə əleyhinə altıbucaqlı piston çubuğu

   4. Yastıq: Standart rezin yastıq; yüksək sürətlə təsir və səs-küyü azaltmaq üçün hava yastığı (A şəkilçisi).

   5. Sızdırmazlıq: Yağ anbarı yivi ilə aşağı sürtünməli kompozit möhür, aşağı başlanğıc təzyiqi, yağsız işləmə, xidmət müddəti ≥8 milyon dövrə.

   6. Mövqenin aşkarlanması: CDG1 daxili maqnit halqa ilə təchiz olunub, porşen mövqeyi ilə bağlı rəy üçün M9B/A93/Z73 avtomatik açarları ilə uyğun gəlir; CG1 maqnitsiz, maqnit açarları quraşdıra bilməz.

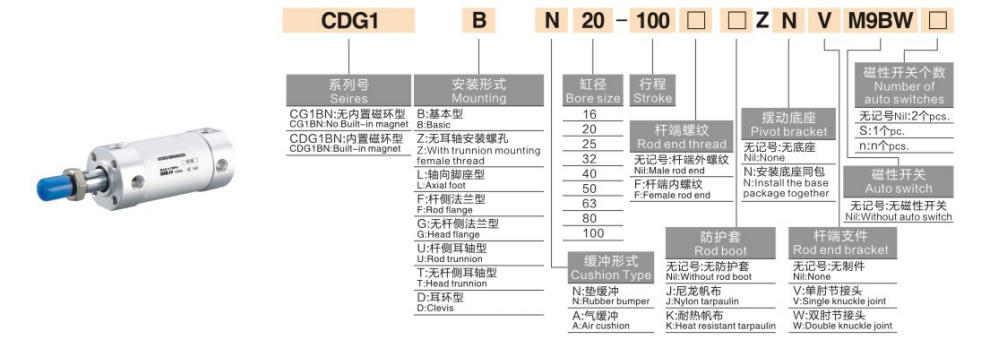

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: CDG1BN25-100Z

   2. Standart Sifariş İstinad Nümunələri

     -- CDG1BN32-200Z: Bore32, vuruş200, ikiqat təsirli, quraşdırılmış maqnit, dişi çubuq sapı

     -- CDG1S40-100Z: Bore40, vuruş100, tək fəaliyyət göstərən yay qayıdışı, quraşdırılmış maqnit

     -- CDG1K50-150Z: Bore50, vuruş150, dönməyən altıbucaqlı porşen çubuğu

Universal Əsas Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,5MPa (Tək Çubuq, Vahid:N)

   1. İkiqat fəaliyyət göstərən CG1B

  2. Tək Fəaliyyətli CG1S (Yaz Qayıdışı @0,5MPa)

Montaj Formaları və Törəmə Modelləri

   1. Montaj Seçimləri

     -- B Əsas Növ: Başlıq yivləri vasitəsilə birbaşa quraşdırma (ən çox yayılmış)

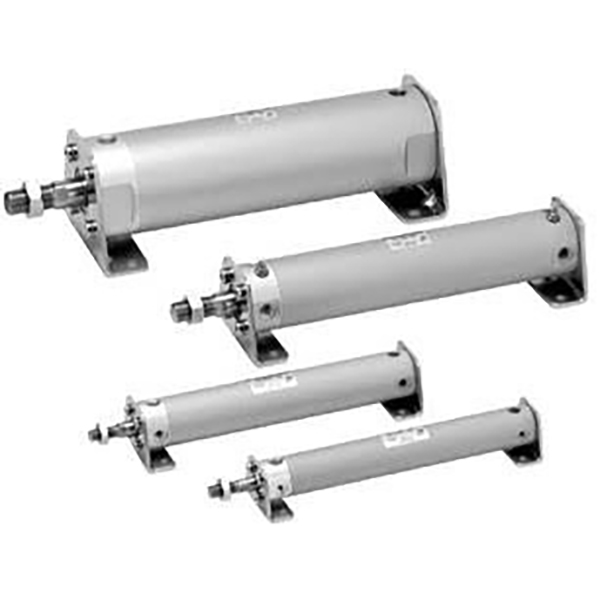

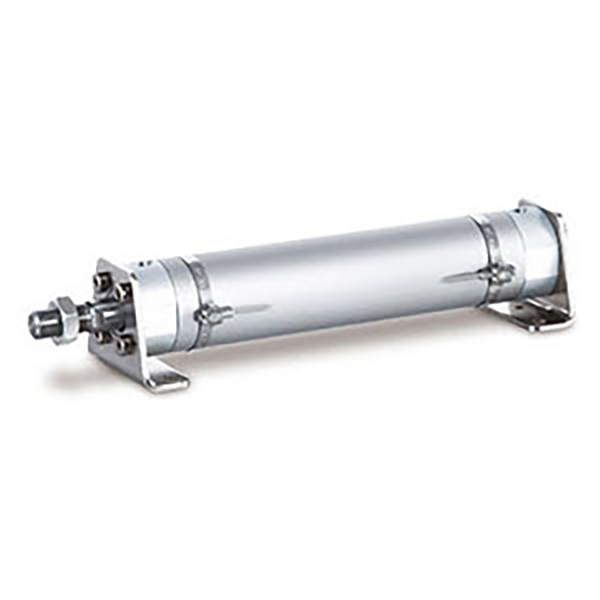

     -- L Ayaq Montajı: Yandan montaj üçün eksenel ayaq dayağı

     -- F/G Flanş: Çubuq tərəfi/baş tərəfi flanş lövhəsinin bərkidilməsi

     -- C/D Clevis: Yelləncək mexanizmi üçün tək çəngəl / cüt çəngəl

     -- E Trunnion: Dönmə və yelləncək hərəkəti üçün baş tərəfi trunnion montajı

   2. Əsas törəmə seriyalar

     -- CDG1B: Daxili maqnit ilə standart ikiqat fəaliyyət göstərir

     -- CDG1S/T: Tək fəaliyyət göstərən yay qaytarma / yay uzatma

     -- CDG1W: İkiqat çubuqlu ikiqat təsirli

     -- CDG1K: Dönməyən altıbucaqlı porşen çubuğu

     -- CDG1R: Məhdud eksenel yer üçün incə birbaşa montaj versiyası

     -- CDG1KR: Birbaşa montaj + fırlanmayan çubuq ikiqat fəaliyyət göstərir

3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: Tələb olunan itələmə və üfüqi yükü hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; yüngül-orta yük və uzun vuruşlu tətbiqlər üçün CG1-ə üstünlük verin.

   2.  Vuruşun təsdiqi: Əlavə 10~20 mm səyahət marjası əlavə edin; Maksimum vuruş: ikiqat təsirli ≤1000mm, tək təsirli ≤300mm.

   3.  Konfiqurasiya uyğunluğu

     -- Əməliyyat: İkiqat fəaliyyət → B; tək fəaliyyət göstərən yayın qaytarılması → S; bükülmə əleyhinə tələb → K

     -- Yastıq: Sürət＞500mm/s işləyərkən hava yastığı A şəkilçisi əlavə edin

     -- Mövqe rəyi: CDG1 maqnitlə təchiz olunmuş modeli seçin, M9B/A93 avtomatik açarlarına uyğunlaşdırın

Bir cümlənin xülasəsi

     SOLH CG1/CDG1 alüminium yüngül yuvarlaq silindr SMC CA1 seriyası ilə tamamilə əvəz edilə bilər, çox istiqamətli boru kəmərləri ilə yüngül dizayn, çoxlu montaj seçimləri, qablaşdırma, konveyer və elektron avtomatlaşdırma istehsal xətləri üçün ideal uzun vuruşlu xətti ötürücü.
