Brend: SOLH by Richge Technology
SOLH CDUJB seriyalı ultra mini pulsuz montaj silindri məhdud quraşdırma sahəsi olan avadanlıq üçün nəzərdə tutulmuşdur. Standart CU seriyası ilə müqayisədə ümumi uzunluq 64% və həcm 70% azalıb. Kvadrat yığcam gövdə mötərizəsiz çox səthli birbaşa montaja imkan verir. CDUJB mövqe aşkar etmək üçün daxili maqnitlə təchiz edilmişdir. 3C elektronikasında, tibbi alətlərdə və yarımkeçiricilərin dəqiq avtomatlaşdırılmasında geniş tətbiq olunur.
|
Model |
Xüsusiyyətlər |
Ərizə |
| CUJB |
Maqnit halqası olmadan, sensor montajı yoxdur |
Mövqe rəyi olmadan aşağı qiymətli mikro yüngül yük |
| CDUJB |
Daxili maqnit, CMSH/DMSH, D-M9BV açarları ilə uyğun gəlir |
Vuruş mövqeyi siqnalını tələb edən avtomatlaşdırma |
| CDUJS |
Təmiz versiya, missiz material |
Tibbi cihaz, yarımkeçirici təmiz otaq |
-- Super kompakt kvadrat gövdə, sıx düzülmə və quraşdırılmış cig üçün uyğundur;
-- Alt, yan və son üzdə çoxtərəfli montaj delikləri, istənilən istiqamətə quraşdırmaq;
-- Quraşdırılmış maqnit (CDUJB), uzadılma/geri çəkilmə mövqeyini aşkar etmək üçün ikili sensor yuvaları;
-- Sıx düzülmüş silindrlər üçün qarşılıqlı müdaxilənin qarşısını almaq üçün isteğe bağlı MU-S025 maqnit qoruyucu lövhə;
-- Kiçik iş parçaları üçün təsiri azaltmaq üçün əlavə rezin yastıq;
-- CDUJS missiz dizayn təmiz ətraf mühit üçün metal çöküntülərinin qarşısını alır.

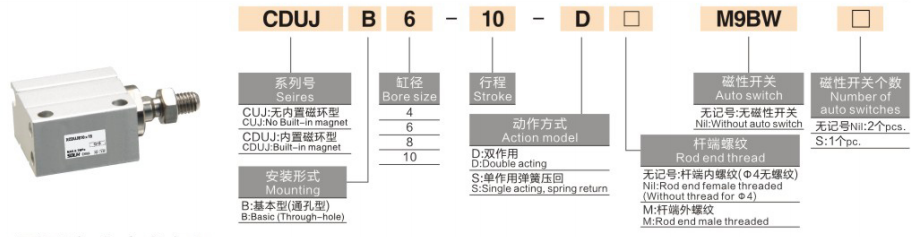

1. Nümunə: CDUJB8×15D-M
-- CDUJB: Seriya kodu (C = daxili maqnit; CUJB = qeyri-maqnit)
-- 8: Delik ölçüsü (mm):4,6,8,10,12,16,20
-- 15: Vuruş uzunluğu (mm)
-- D: İkiqat fəaliyyət; S: Tək təsirli yay qayıdışı
-- M: Xarici sap çubuğu; İşarə yoxdur = daxili ip; φ4/φ6 çubuq sapı olmadan
|
Parametr |
Spesifikasiya |
| Buruq Ölçüsü |
4,6,8,10,12,16,20 mm |
| Standart vuruş |
4/6/8/10:4~30mm;12/16:5~30mm;20:5~50mm |
| Aktyorluq növü |
İkiqat təsirli (əsas), tək təsirli yay qayıdışı |
| Əməliyyat təzyiqi |
İkiqat təsirli: 0,15~0,7MPa (φ4/φ6);0,1~0,7MPa (≥φ8); Tək fəaliyyət: 0,35~0,7MPa (φ4) |
| Sübut təzyiqi |
1,0 MPa |
| Temperatur Aralığı |
Qeyri-maqnit: -10~70℃; Maqnit versiyası: -10~60℃ |
| Piston sürəti |
50~500 mm/s |
| Yastıq |
İstəyə görə yastıq/rezin tampon yoxdur |
| Port Thread |
M3×0,5 (φ4/φ6); M5×0,8 (φ8/φ10) |
| Yağlama |
Yağsız əməliyyat |
| Vuruşa Dözümlülük |
±0,5 mm |
|
Delik (mm) |
Sahə (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
4 |
12.6 |
2.5 |
5.0 |
7.6 |
8.8 |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
✅ Tipik Tətbiqlər
-- 3C elektronika mikro jig, çip daşınması, konnektorun daxil edilməsi;
-- Tibbi avadanlıq nümunələrinin emalı, mikro itələmə mexanizmi;
-- Yarımkeçirici vafli yerləşdirmə, təmiz otaq miniatür aktuator;
-- Avtomatlaşdırma dayandırıcı, qısa vuruş sıxma və yerləşdirmə.
⚠️ Seçim Xatırlatmaları
-- Ağır yan ofset yükü üçün uyğun deyil; yanal qüvvə varsa bələdçi əlavə edin.
-- Çoxlu silindr yan-yana quraşdırıldıqda maqnit qoruyucu lövhə tələb olunur.
SOLH CDUJB ultra yığcam sərbəst quraşdırılmış pnevmatik silindr çox istiqamətli mötərizəsiz quraşdırmaya, 3C, tibb və yarımkeçirici sənayelərində məhdud məkanda dəqiq avtomatlaşdırma üçün ideal mikro xətti ötürücüyə imkan verir.
