C85 Seriyası Paslanmayan Polad Mini Silindr (ISO 6432 Standartı, SMC Uyğun Sistem)

Brend: SOLH by Richge Technology | İxrac yönümlü məhsul kataloqu

Brend: SOLH by Richge Technology

Məhsula Baxış

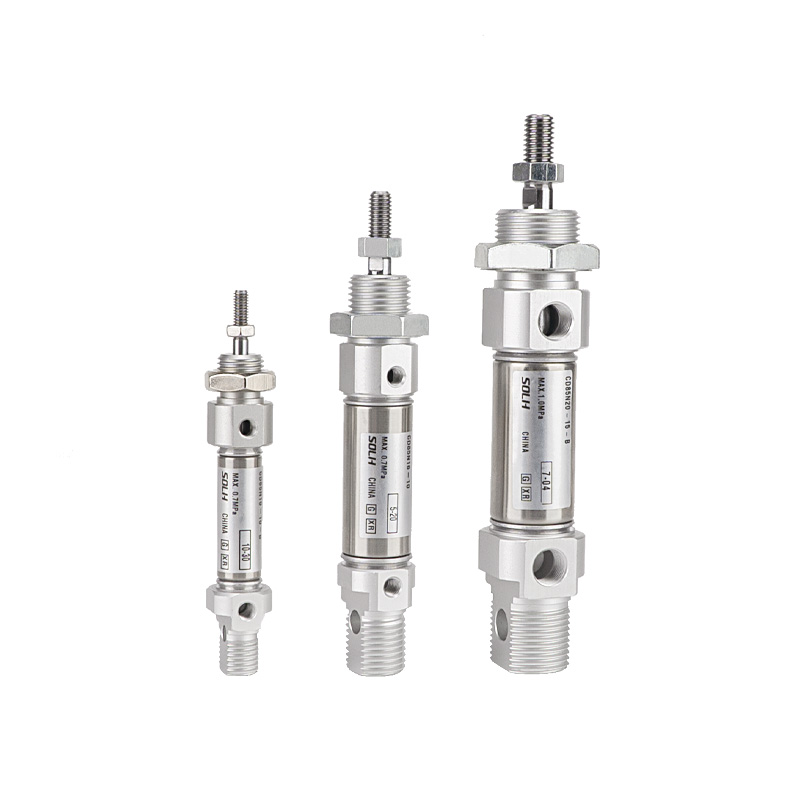

     SOLH C85 seriyalı paslanmayan poladdan hazırlanmış mini silindr ISO 6432 beynəlxalq standartına uyğundur, çuxur diapazonu φ8~25mm. Xüsusiyyətlər: kompakt kontur, korroziyaya davamlılıq, yüksək sürətli və yüksək tezlikli performans, yağsız əməliyyat. Qida, əczaçılıq, elektronika və ümumi pnevmatik avtomatlaşdırma avadanlıqlarında geniş yayılmışdır.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Standart: ISO 6432 (φ8–φ25), qlobal mini silindr bazarı üçün universal montaj ölçüləri.

   2. Material: 304 paslanmayan polad barel, piston çubuğu və kilid qozu; pasa davamlı, rütubətli, zəif turşu və zəif qələvi iş şəraiti üçün uyğundur.

   3. Struktur: Roll-crimped uc qapaqlar, rod pulsuz, düz silindrik forma, kiçik ölçülü və yüngül.

   4. Əməliyyat variantları

     -- Tək çubuqlu ikiqat təsirli (Standart)

     -- Tək təsirli (yay dönüşü/yay uzadılması)

     -- İki çubuqlu sinxron silindr

     -- C85K Dönməyən çubuq növü

   5. Yastıq: Standart rezin yastıq; yüksək sürətli hərəkət zamanı təsirini azaltmaq üçün φ10–25 üçün isteğe bağlı hava yastığı (C şəkilçisi).

   6. Sızdırmazlıq: Yağ anbarı yivi ilə xüsusi iki istiqamətli möhür, aşağı başlanğıc təzyiqi, yağsız iş şəraitində uzun xidmət müddəti.

   7. Mövqe aşkarlanması: Daxili maqnit halqası (kod D) isteğe bağlıdır; maqnit açarının quraşdırılması rejimləri: A=track groove, B=polad band groove.

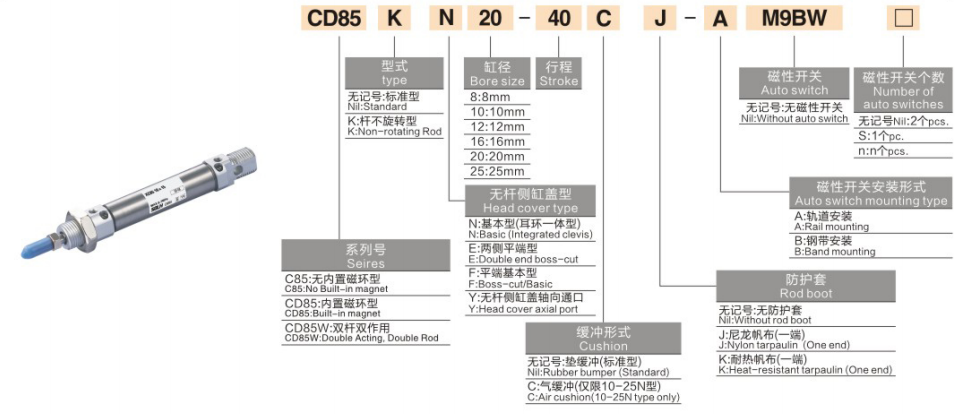

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: CD85N25-100C-B

  2. Sifariş üçün istinad nümunəsi: CD85N16-50

     -- Əsas tip, buruq 16, vuruş 50, quraşdırılmış maqnit, rezin yastıq.

Standart Texniki Spesifikasiyalar (İkili Fəaliyyət)

Nəzəri İtirmə və Dartma Gücü @0,6MPa (Tək Çubuq, Vahid:N)

Montaj Formaları və Törəmə Modelləri

  1. ISO6432 Montaj Seçimləri

     -- N: İnteqrasiya edilmiş qapaqlı əsas tip (Ən populyar)

     -- F: Düz uçlu eksenel montaj

     -- L: Tək ayaqlı montaj / M: İki ayaqlı montaj

     -- G: Flanş montajı

     -- NU: Kəsmə çəngəl montajı

   2. Əsas törəmə versiyalar

     -- CD85: Daxili maqnit halqa ilə, maqnit sensorlarla uyğun gəlir

     -- C85K: Dönməyən kvadrat porşen çubuğu, dönmə əleyhinə yerləşdirmə

     -- C85E: Tək təsirli (yay dönüşü/yay uzadılması)

     -- CWCD85E: Qoşa çubuqlu ikiqat təsirli silindr, sinxron hərəkət

Seçim müqayisəsi: C85 VS MI VS MA

   1. ✅ C85 üçün üstünlük verilən hallar

     -- Qida, əczaçılıq və elektronika sənayesi: Paslanmayan polad, təmiz dərəcəli, korroziyaya qarşı

     -- Yüksək sürətli və yüksək tezlikli dövrələr: 50–1500mm/s qısa vuruşlu qarşılıqlı

     -- Kompakt avadanlığın tərtibatı: φ8–25 nazik silindrik gövdə

     -- Rütubətli və bir qədər aşındırıcı atelye mühiti

     -- Qlobal mübadilə tələbi: birbaşa dəyişdirmə üçün ISO6432 universal ölçüsü

 3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: İtki və üfüqi yükü hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; yüksək tezlikli əməliyyat üçün daha kiçik buruq seçin.

   2. Vuruşun təsdiqi: Əlavə 10-20 mm kənar əlavə edin; maksimum vuruş 400 mm.

   3. Konfiqurasiya seçimi

     -- Daxili maqnit: D kodunu əlavə edin

     -- Yüksək sürətli təsirin azaldılması: C şəkilçisi hava yastığını seçin

     -- Bükülmə əleyhinə tələb: fırlanmayan K versiyasını seçin

     -- Uyğun montaj forması: Avadanlıq quruluşuna görə N/F/L/M/G

Bir cümlənin xülasəsi

     SOLH C85/CD85 ISO6432 paslanmayan poladdan hazırlanmış mini silindr idxal edilmiş SMC seriyası ilə tam dəyişdirilə bilər, yüksək sürətli yağsız əməliyyatı, çoxsaylı montaj üsullarını və isteğe bağlı fırlanma əleyhinə çubuğu, qida, tibbi və elektron avtomatlaşdırılmış istehsal xətləri üçün ideal xətti ötürücüləri dəstəkləyir.
