SOLH CU/CDU seriyalı düzbucaqlı bloksuz quraşdırılmış silindr. Çox səthli montaj delikləri mötərizəsiz istənilən istiqamətdə birbaşa quraşdırmaya imkan verir. Məhdud quraşdırma sahəsi olan avtomatlaşdırma avadanlıqlarında yüngül yüklərin itələnməsi, sıxılması və yerləşdirilməsi üçün geniş istifadə olunan ultra nazik kompakt dizayn.
|
Model |
Xüsusiyyət |
Ərizə |
| CU |
Maqnit halqası olmadan, maqnit açarları uyğun gəlmir |
Mövqe rəyi olmayan xərclərə həssas layihələr |
| CDU |
Daxili maqnit, CMSH/DMSH maqnit sensorlarını dəstəkləyir |
Uzatma/geri çəkmə mövqeyinin aşkarlanması lazımdır |
| CUK/CDUK |
Dönməyən piston çubuğu |
İş parçasının bucağı sabit olmalıdır, milin fırlanmasının qarşısını alır |
| CUW/CDUW |
Qoşa porşen çubuğu, inteqrasiya olunmuş bələdçi, burulmaya qarşı |
Yan yük və ofset qüvvəsi olan tətbiqlər |
-- Çox istiqamətli montaj: Aşağıdan, yandan və ya son tərəfdən quraşdırın, montaj braketinə qənaət edin;
-- İncə düzbucaqlı gövdə, standart bağlayıcı silindrdən 40% nazikdir;
-- Çoxsaylı strukturlar: standart tək çubuq, fırlanma əleyhinə çubuq, ikiqat idarə olunan çubuq;
-- Tənzimlənən sensor yuvaları olan daxili maqnit versiyası (CDU);
-- Özünü yağlayan podşipnik, yağsız fasiləsiz işləmə;
-- Zərbə və səs-küyü azaltmaq üçün sabit rezin tampon yastıqları.

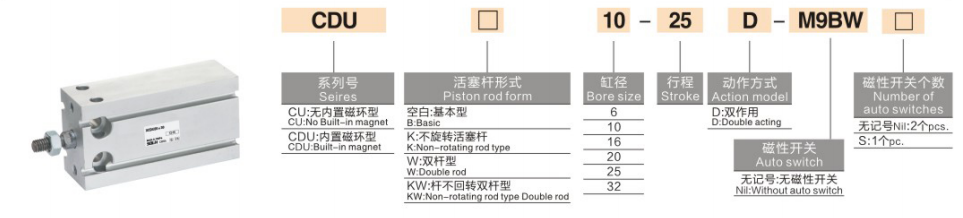

1. Nümunə:CDU16×30S
-- CDU: Seriyanın adı, C=daxili maqnit; K=dönməyən çubuq; W = ikiqat çubuq
-- 16: Delik ölçüsü (mm):6,10,16,20,25,32
-- 30: Vuruş uzunluğu (mm)
-- S: Standart spesifikasiya
|
Parametr |
Spesifikasiya |
| Buruq Ölçüsü |
6,10,16,20,25,32 mm |
| Standart vuruş |
5 ~ 60 mm |
| Aktyorluq növü |
İkiqat fəaliyyət (standart); tək fəaliyyət göstərən yayın geri qaytarılması/çıxışının uzadılması |
| Əməliyyat təzyiqi |
İkiqat fəaliyyət: 0,05~0,7MPa; Tək fəaliyyət: 0,15~0,7MPa |
| Sübut təzyiqi |
1,05 MPa |
| Temperatur |
-10~60℃(havada buz yoxdur) |
| Piston sürəti |
50~500 mm/s |
| Yastıq |
Hər iki ucunda sabit rezin tampon |
| Port Thread |
M5×0,8 (φ6/10); PT1/8 (φ16~32) |
| Yağlama |
Yağsız əməliyyat |
|
Delik (mm) |
İtmə/çəkmə sahəsi |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
|
6 |
28.3 / 25.4 |
5.7 / 5.1 |
11.3 / 10.2 |
17.0 / 15.2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15.7 / 14.1 |
31.4 / 28.3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201.1 / 181.0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804.2 / 754.8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & yarımkeçirici mikro jig, stopper, press fitinq;
-- Ümumi avtomatlaşdırma sıxma, yerləşdirmə və materialın dəyişdirilməsi;
-- Məişət texnikası və avadanlıqların yığılması; qablaşdırma yüngül yük çeşidləmə avadanlığı.
SOLH CU/CDU düzbucaqlı sərbəst montajlı pnevmatik silindr, fırlanmayan və ikiqat idarə olunan çubuq variantları ilə çoxbucaqlı mötərizəsiz quraşdırmanı dəstəkləyir, qısa vuruşlu yüngül iş avtomatlaşdırmasının yerləşdirilməsi və sıxılması üçün geniş istifadə olunur.
