CG3 Series Ultra Qısa Yüngül Silindr | Yeni Nəsil Kompakt Yüksək Sürətli Pnevmatik Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

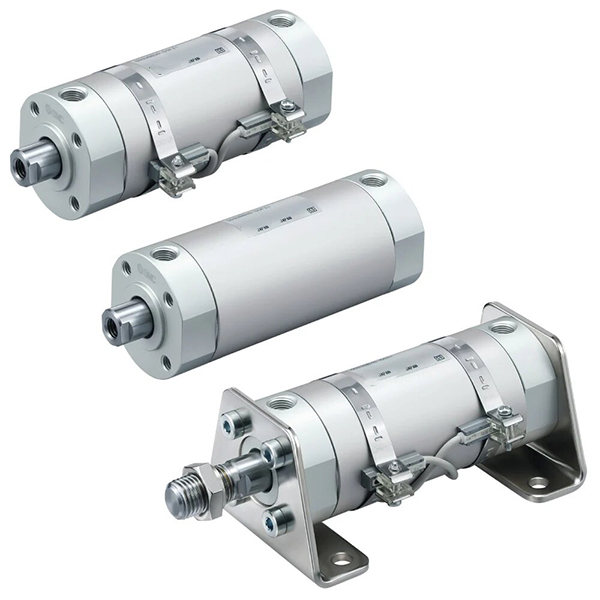

     SOLH CG3/CDG3 seriyası ənənəvi CG1 seriyasını birbaşa təkmilləşdirmək və əvəz etmək kimi xidmət edən yeni nəsil ultra qısa alüminium ərintisi yüngül pnevmatik silindrdir. CG1 ilə müqayisədə maksimum ümumi uzunluğun 51 mm azalması və çəkinin 24% azalması ilə φ20 ilə φ100 mm arasında geniş diapazonu əhatə edir. Ultra kompakt gövdəsi, ultra yüngül çəkisi, yüksək sürətli aşağı səs-küylü işləməsi və yağsız təmirsiz dizaynı ilə o, avtomatlaşdırılmış istehsal xətlərində, elektron avadanlıqlarda, qablaşdırma maşınlarında və yüngül sənaye avtomatlaşdırma sistemlərində geniş tətbiq olunan orta və yüngül yüklü, uzun vuruşlu, yüksək tezlikli əməliyyat və məkan məhdud ssenarilər üçün mükəmməl uyğun gəlir.

  1.1 Sənaye Standartı və Güclü Bir-birini əvəz etmək imkanı

     Yeni nəsil SMC qısa tipli yuvarlaq silindr standartı əsasında hazırlanmış CG3 seriyası köhnə CG1 seriyası ilə mükəmməl montaj dəyişdirmə qabiliyyətinə malikdir, eyni zamanda daha yığcam ümumi ölçülərə nail olur, köhnə avadanlıqları effektiv şəkildə təkmilləşdirir və mürəkkəb struktur modifikasiyası olmadan mexaniki məkan planını optimallaşdırır.

  1.2 Premium Yüngül Material Strukturu

     Sərt xromlanmış porşen çubuğu ilə birləşdirilmiş silindr borusu və uç qapaqları üçün yüksək möhkəmlikli alüminium ərintisinin qəbul edilməsi. Optimallaşdırılmış material formulu CG1 ilə müqayisədə ümumi çəkisini 24% azaldır, yüksək struktur gücü, əla istilik yayılması və güclü deformasiya müqaviməti ilə sabit uzunmüddətli yüksək tezlikli əməliyyatı təmin edir.

  1.3 İnteqrasiya edilmiş yığcam struktur və çevik boru kəməri

     İnteqrasiya edilmiş silindr borusu və yivli kilid dizaynı ilə uc qapaq strukturu sökülmə, yığılma və gündəlik texniki xidməti asanlaşdırır. Yenilikçi 4 tərəfli boru sxemi (90° interval) quraşdırma və boru kəmərləri üçün ultra yüksək sərbəstlik təmin edir, dar avadanlıq sahəsinin quraşdırma problemini həll edir və şaxələndirilmiş mexaniki yerləşdirmə sxemlərini dəstəkləyir.

  1.4 Tam Ssenari əhatəsi üçün Diversifikasiya olunmuş Hərəkət Növləri

     • İkiqat fəaliyyət (CG3B): İkitərəfli hava girişi qarşılıqlı hərəkət, adi avtomatlaşdırılmış xətti sürmə üçün ən universal standart tipdir.

     • Tək fəaliyyət (CG3S/T): S = Yay qaytarılması, T = Yay uzadılması; təhlükəsizlik kilidi və təcili sıfırlama ssenariləri üçün elektrik kəsilməsindən sonra avtomatik sıfırlama.

     • İkiqat Çubuq (CG3W): İkitərəfli çubuq sinxron hərəkəti, ikiqat effektiv vuruş və xüsusi əlaqə və yerləşdirmə mexanizmləri üçün əla burulma müqaviməti.

     • Dönməyən Çubuq (CG3K): Altıbucaqlı burulma əleyhinə porşen çubuğu, yüksək dəqiqliklə təkrar yerləşdirməni təmin etmək üçün əməliyyat zamanı sıfır fırlanma.

  1.5 Optimallaşdırılmış tampon və yüksək səviyyəli sızdırmazlıq sistemi

     Əsas zərbənin udulması və səs-küyün azaldılması üçün standart yüksək elastiklikli rezin tampon (N); son təsirləri aradan qaldırmaq və xidmət müddətini uzatmaq üçün yüksək sürətli tez-tez işləmə üçün isteğe bağlı A tipli hava tamponu. Az sürtünməli kompozit sızdırmazlıq halqası və daxili yağ saxlama yivi ilə təchiz edilmiş silindr, 8 milyon dövrədən çox xidmət müddəti ilə ultra aşağı başlanğıc təzyiqi, sabit işləmə və yağsız texniki xidmət xüsusiyyətlərinə malikdir.

  1.6 Ağıllı İnduksiya Konfiqurasiyası

     CDG3 modeli real vaxt rejimində porşen mövqeyinin aşkarlanması və PLC avtomatik siqnal keçidinə nəzarət üçün M9B/A93/Z73 seriyalı maqnit açarları ilə uyğun gələn daxili maqnit halqa ilə gəlir; CG3 qeyri-maqnit versiyası mövqe aşkarlama tələbləri olmadan sadə tsiklik hərəkət üçün tətbiq olunur.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

 1. Tipik Model Strukturu: CDG3BN25-100Z

  2. Standart Sifariş Nümunələri

     • Maqnitli İki Təsirli Qadın İp Modeli: CDG3BN32-200Z (φ32 delik, 200 mm vuruş, maqnitlə təchiz olunmuş, dişi çubuq ucu)

     • Maqnit Tək Təsirli Yay Qayıdış Modeli: CDG3S40-100Z (φ40 delik, 100 mm vuruş, tək fəaliyyət göstərən yay sıfırlama, maqnitlə təchiz olunmuş)

     • Maqnit Fırlanmayan Həssas Model: CDG3K50-150Z (φ50 delik, 150 mm vuruş, altıbucaqlı burulma əleyhinə çubuq)

3. Əsas Texniki Parametrlər (Standart Növ)

4. 0,5MPa nəzəri itmə və gərginlik məlumatları

  4.1 İkiqat Təsirli (CG3B) İtmə və Gərginlik Cədvəli

  4.2 Tək Fəaliyyətli (CG3S Yay Qayıdışı) Performans Cədvəli

5. Montaj növləri və törəmə modelləri

 5.1 Diversifikasiya olunmuş Universal Montaj Metodları

     • B Əsas Növ: Qapaq yivləri vasitəsilə birbaşa quraşdırma, standart xətti hərəkət üçün ən universal və sərfəli montaj üsulu.

     • L Ayaq Dağı: Yanal quraşdırma və üfüqi bərkitmə ssenariləri üçün xüsusi olaraq hazırlanmış eksenel ayaq mötərizəsi ilə sabitlənmişdir.

     • F/G flanş montajı: Şaquli sabit yerləşdirmə və ağır yükün sabitləşməsi üçün çubuq tərəfi / çubuqsuz yan flanşlı düz montaj.

     • C/D Klevis Dağı: Mexanik konstruksiyaları yelləmək və bağlamaq üçün uyğun olan tək çəngəl / ikiqat çəngəl birləşmə.

     • E Trunnion dağı: Çubuqsuz yan çəngəl quraşdırma, fırlanma və yellənmə iş şəraiti üçün idealdır.

  5.2 Əsas törəmə seriyası

     • CDG3B: Maqnit ikiqat fəaliyyət növü (standart əsas model)

     • CDG3S/T: Tək fəaliyyət göstərən maqnit növü (yay dönüşü / yay uzadılması)

     • CDG3W: Maqnit ikiqat çubuqlu ikiqat fəaliyyət növü

     • CDG3K: Maqnit fırlanmayan altıbucaqlı çubuq növü

     • CDG3R: Həddindən artıq yer məhdud avadanlıq stansiyaları üçün ultra nazik birbaşa montaj növü

6. CG3 vs CG1 Seçim Müqayisəsi

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq seçimi: Yükün faktiki çəkisinə uyğun olaraq uyğun çuxur ölçüsünü seçin, 50%-dən az olmayan təhlükəsizlik marjasını ehtiyatda saxlayın. Yüngül yük və məkan məhdud iş şəraiti üçün CG3 seriyasına üstünlük verin.

     2. Vuruş seçimi: Faktiki iş vuruşunu üstəgəl 10~20 mm təhlükəsizlik marjasını təyin edin. Standart vuruş qaydalarına əməl edin: ikiqat təsirli ≤300mm, tək təsirli ≤100mm.

     3. Funksional Konfiqurasiya: Adi ikiqat fəaliyyət göstərən qarşılıqlı hərəkət üçün B seçin; Tək fəaliyyət göstərən yayın sıfırlama təhlükəsizlik ssenariləri üçün S; Yüksək dəqiqliklə burulma əleyhinə yerləşdirmə üçün K. Zərbə və səs-küyü azaltmaq üçün yüksək sürətli əməliyyat (>500mm/s) üçün A tipli hava tamponunu seçin. Real vaxt rejimində mövqe aşkar etmək və avtomatik idarə etmək üçün M9B/A93 açarları ilə uyğunlaşdırılmış CDG3 maqnit modelini seçin.

Bir Cümlə Xülasə

     SOLH CG3 yeni nəsil ultra-qısa yüngül silindr orta və yüngül yüklü yüksək tezlikli avtomatlaşdırılmış avadanlıqlar üçün yüksək qiymətli məhsuldarlıq və yerə qənaət edən xətti hərəkət həlləri təmin edən ultra kompakt yüngül bədən, yüksək sürətli aşağı səs-küy əməliyyatı, yağsız texniki xidmət göstərilməsi və şaxələnmiş montaj üsulları ilə xarakterizə olunur.
