CM2 / CDM2 Seriyası Paslanmayan Poladdan Mini Silindr (Cüt / Tək Təsirli)

Brend: SOLH by Richge Technology

Məhsula Baxış

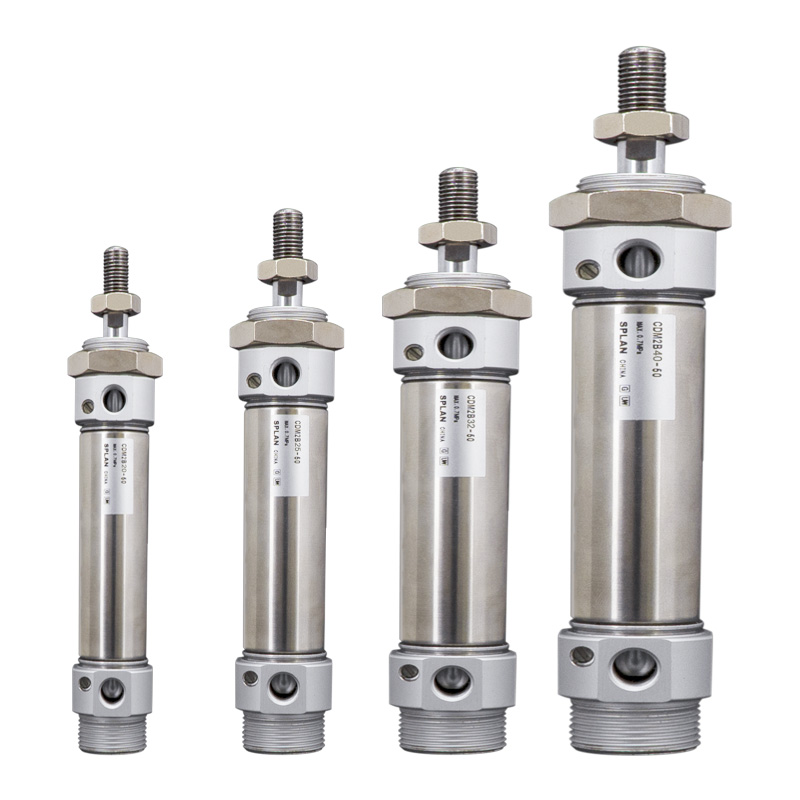

     SOLH CM2 / CDM2 JIS B 8356 standart dəyirmi paslanmayan polad silindrlərdir, buruq ölçüsü φ20/25/32/40 mm. Mikro mini silindrlər və standart silindrlər arasında yerləşdirilmiş performans. Əsas üstünlüklər: korroziyaya davamlılıq, uzun xidmət müddəti, çoxşaxəli montaj variantları, yığcam orta sıxma gücü. Qida, əczaçılıq, elektronika, qablaşdırma və təmiz avtomatlaşdırma orta yüklü stansiyalar üçün geniş istifadə olunur.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Standart: JIS B 8356 standartına uyğundur, universal montaj ölçüləri olan dəyirmi gövdə.

   2. Material: 304 paslanmayan polad çəllək, porşen çubuğu və uç qapaqları, pasa davamlı, rütubətə, zəif turşuya, zəif qələvilərə və təmiz mühitlərə davamlıdır.

   3. Struktur: İplərlə bağlanmış uç qapaqları, düz dəyirmi kontur, yüksək mexaniki möhkəmlik və asan təmir.

   4. Əməliyyat variantları

     -- CM2B İkiqat Fəaliyyət: Hər iki tərəfdən hava təchizatı, ən populyar standart model

     -- CM2S / CM2T Tək fəaliyyət: S=Bahar qaytarılması; T=Yay uzadılması, hava kəsildikdən sonra avtomatik sıfırlama

     -- CM2W İkiqat Çubuq: Çubuq hər iki tərəfə uzadılmış, sinxron hərəkət, effektiv səyahət ikiqat artır

     -- CM2K fırlanmayan çubuq: altıbucaqlı porşen çubuğu, dəqiq yerləşdirmə üçün dönmə əleyhinə

   5. Yastıq: Standart rezin yastıq; yüksək sürətlə təsir səsini azaltmaq üçün hava yastığı (A şəkilçisi).

   6. Sızdırmazlıq: Yağ anbarı yivi ilə aşağı sürtünməli iki istiqamətli möhür. Aşağı başlanğıc təzyiqi, yağsız işləmə, xidmət müddəti ≥8 milyon dövrə.

   7. Mövqenin aşkarlanması: CDM2 versiyası daxili maqnit halqa ilə təchiz olunub, porşen mövqeyinin əks olunması üçün M9B/A93/Z73 maqnit açarları ilə uyğun gəlir.

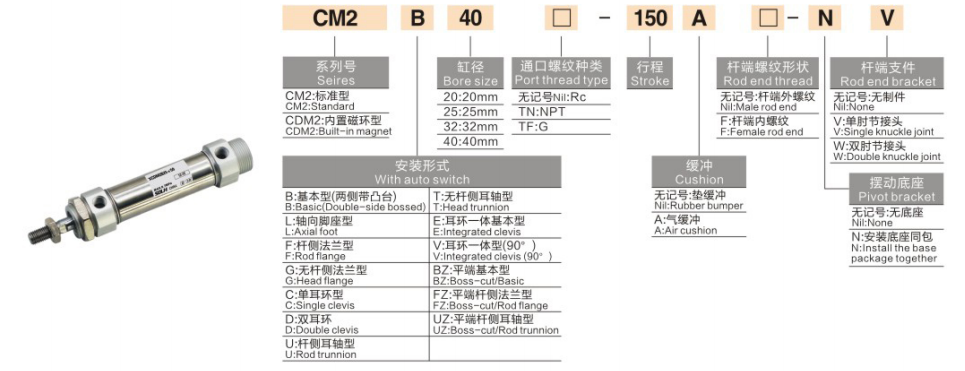

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi:CDM2B20-100A-B

   2. Standart Sifariş İstinad Nümunələri

     -- CDM2B25-50-B: Bore25, vuruş50, ikiqat fəaliyyət göstərən, quraşdırılmış maqnit, rezin yastıq

     -- CDM2S32-75-B: Bore32, vuruş75, tək fəaliyyət göstərən yay qayıdışı

     -- CDM2K40-100-B: Bore40, vuruş100, dönməyən altıbucaqlı porşen çubuğu

Universal Əsas Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,5MPa (Tək Çubuq, Vahid:N)

   1. İkiqat fəaliyyət göstərən CM2B

   2. Tək Fəaliyyətli CM2S (Yaz Geri Dönüşü @0,5MPa)

Montaj Formaları və Törəmə Modelləri

   1. Montaj Seçimləri

     -- B Əsas Növ: Başlıq yivləri vasitəsilə birbaşa quraşdırma (ən çox yayılmış)

     -- L Ayaq Montajı: Eksenel ayaq braketinin bərkidilməsi

     -- F/G Flanş: Çubuq tərəfi flanş /baş tərəfi flanş

     -- C/D Clevis: Tək çəngəl / cüt çəngəl

     -- E Trunnion: yelləncək hərəkəti üçün baş tərəfi trunnion

   3. Əsas törəmə seriyalar

     -- CDM2B: Daxili maqnit ilə standart ikiqat fəaliyyət göstərir

     -- CDM2S/T: Tək fəaliyyət göstərən yay qaytarma / yay uzatma

     -- CDM2W: İkiqat çubuqlu ikiqat təsirli

     -- CDM2K: Dönməyən altıbucaqlı porşen çubuğu

     -- CDM2R: Məhdud eksenel məkan üçün incə birbaşa montaj versiyası

3 Addımlı Sürətli Seçim Bələdçisi

   1. Buruq seçimi: Tələb olunan itələmə və üfüqi yükü hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; orta yüklü proqramlar üçün üstünlük olaraq CM2 seçin.

   2. Vuruşun təsdiqi: 10~20mm əlavə səyahət marjası əlavə edin; Maksimum vuruş: ikiqat təsirli ≤300mm, tək təsirli ≤100mm.

   3. Konfiqurasiya uyğunluğu

     -- Əməliyyat: İkiqat fəaliyyət → B; tək fəaliyyət göstərən yayın qaytarılması → S; bükülmə əleyhinə tələb → K

     -- Yastıq: Yüksək sürətli qarşılıqlı hərəkət üçün A şəkilçisi (hava yastığı) əlavə edin

     -- Mövqe rəyi: CDM2 maqnitlə təchiz olunmuş modeli seçin, M9B/A93 maqnit açarlarını uyğunlaşdırın

Bir cümlənin xülasəsi

     SOLH CM2/CDM2 JIS standart paslanmayan polad yuvarlaq pnevmatik silindr idxal edilmiş CM2 seriyası ilə tam dəyişdirilə bilər, ikiqat fəaliyyət göstərən, tək təsirli, ikiqat çubuqlu və fırlanmayan çubuq variantları, çoxsaylı montaj variantları, qida, tibbi, elektronika və qablaşdırma avadanlığı üçün ideal orta gərginlikli xətti ötürücü.
