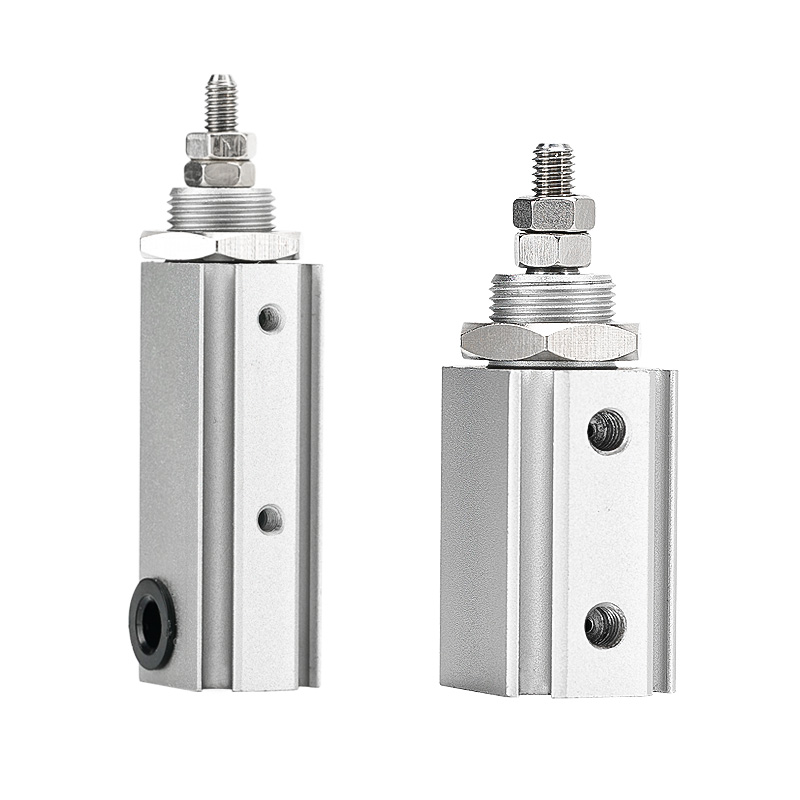

CJP2 Seriyası Pin Silindr (Cüt Təsirli)

CJP2 Seriyası İki Təsirli Pin Silindr (Yığcam Mikro Silindr)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH CJP2 seriyası yığcam ikiqat fəaliyyət göstərən pin silindridir. Əsas üstünlüklər: ultra qısa gövdə, yüngül quruluş, sabit iki istiqamətli təkan və etibarlı yüksək tezlikli əməliyyat. Qapalı məkanda, orta mikro yüklərdə və yüksək dövrəli avtomatlaşdırılmış stansiyalarda iki istiqamətli dəqiqlikli təkan-çəkmə hərəkəti üçün nəzərdə tutulmuşdur. Mikro iki istiqamətli xətti sürücülük tətbiqləri üçün əsas modeldir.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- Sürücü rejimi: İkiqat fəaliyyət (həm uzatmaq, həm də geri çəkmək üçün hava təchizatı). Delik diapazonu: Ø4 / 6 / 10 / 16mm, mikrodan kiçik faydalı yükləri əhatə edir.

     -- Struktur: Ekstrüde alüminium gövdə (ənənəvi pirinç versiyasından təkmilləşdirilmiş), 55% ~ 65% daha yüngül çəki. Zərbə və səs-küyü azaltmaq üçün hər iki ucunda rezin yastıqlarla təchiz edilmişdir.

     -- Çox yönlü montaj: 6 montaj konfiqurasiyası mövcuddur: əsas tip, panel montajı, flanş montajı, ayaq montajı, trunnion montajı və çox istiqamətli quraşdırma üçün çəngəl montajı.

     -- Sensor Uyğunluğu: Maqnit halqa ilə qurulmuş bütün spesifikasiyalar, əlavə mötərizəsiz minimal Ø4 çuxur və 5 mm vuruş da daxil olmaqla iki maqnit açarının quraşdırılmasını dəstəkləyir.

     -- Material və Sızdırmazlıq: Sərt anodlaşdırılmış alüminium + NBR möhürləri, yağsız işləmə, təmiz və ya az yağlı mühitlər üçün uyğundur. Mexanik xidmət müddəti ≥3 milyon dövrə.

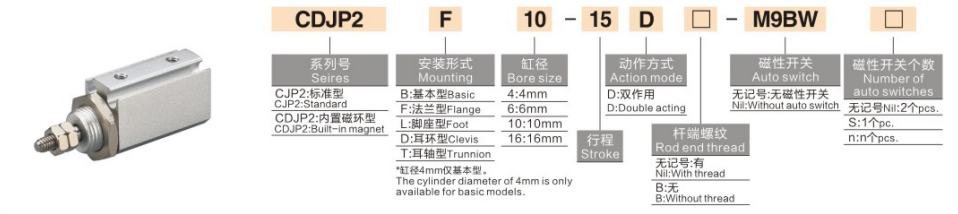

Model Kodlaşdırma Qaydasını tamamlayın

  1. Model Nümunəsi: CDJP2B10-15D-M9B

   2. Standart Sifariş İstinad Nümunələri

     -- CJP2B6-20D: Buruq 6, vuruş 20, ikiqat fəaliyyət göstərən əsas tip, maqnit halqası yoxdur

     -- CDJP2F4-10D: Buruq 4, vuruş 10, panel montajı, quraşdırılmış maqnit halqası

     -- CDJP2B16-30D-2M9B: Buruq 16, vuruş 30, əsas tip, iki M9B açarı ilə təchiz olunub

Universal Əsas Texniki Spesifikasiyalar (@0.5MPa, İkiqat Fəaliyyətli)

Əsas Rəqabət Üstünlükləri

   1. Ultra qısa yüngül bədən

     -- Ümumi uzunluq köhnə CJP modeli ilə müqayisədə 6~9,5 mm qısaldılmış, çəkisi 55%~65% azalmışdır, ultra məhdud quraşdırma sxemi üçün mükəmməldir.

   2. Stabil iki istiqamətli çıxış

     -- Qaytarma yayı olmadan ikiqat fəaliyyət göstərən dizayn. İki istiqamətli itələmə ekvivalent tək fəaliyyət göstərən silindrlərdən 30% ~ 50% yüksəkdir, 100 q ~ 5 kq yük üçün uyğundur.

   3. Yüksək tezlikli və aşağı səs-küy əməliyyatı

     -- Rezin yastıq + aşağı sürtünmə sızdırmazlığı. Əməliyyat sürəti 50~500mm/s, 200cpm-dən yuxarı stabil, zərbə səsi ≤60dB.

   4. Çoxlu montaj və tam maqnit halqa standartı

     -- 6 montaj forması mürəkkəb alət tərtibatına uyğunlaşır. Bütün ölçülər üçün təchiz olunmuş maqnit halqası, hətta minimal Ø4 dəlik, rahat mövqe monitorinqi üçün ikili maqnit açarlarını dəstəkləyir.

   5. Yağsız dizayn və uzun xidmət müddəti

     -- Təmiz istehsal xətləri ilə uyğun gəlir. Sərtləşdirilmiş alüminium gövdə və aşınmaya davamlı möhürlər ≥3 milyon dövrədən çox sabit işləməyi təmin edir.

Montaj Seçimləri və Tipik Sənaye Tətbiqləri

    1. Montaj formaları

     -- Əsas Növ (B): Düz təkan çəkmə üçün uc xarici ipin eksenel fiksasiyası

     -- Panel Tipi (F): Ultra nazik quruluş üçün avadanlıq panelinə quraşdırılmış korpus

     -- Flanş Tipi (L): Şaquli yük tətbiqləri üçün çubuq yan flanşın bərkidilməsi

     -- Ayaq Tipi (T): Horizontal yanal itələmə üçün alt ayaq montajı

   2. Tipik Tətbiq Ssenariləri

     -- 3C Electronics: Mikro komponentin tutması, çiplərin çıxarılması, düymələrin dayanıqlılıq testi, miniatür jig sürmə

     -- Həssas Avadanlıq: Mikro klapan dəyişdirmə, lif yerləşdirmə, alətin incə tənzimlənməsi, miniatür sürüşmə hərəkəti

     -- Ümumi Avtomatlaşdırma: Yüksək tezlikli yükləmə/boşaltma, etiketin soyulması, iş parçasının qısa vuruşlu ötürülməsi

     -- Tibbi Cihazlar: Kiçik alətli teleskopik hərəkət, mikro maye hərəkəti, dəqiq yerləşdirmə qurğuları

Seçim müqayisəsi: CJP2 VS CJ1 VS CJP Mikro Silindrləri

3 Addımlı Sürətli Seçim Bələdçisi

   1. Faydalı yükə əsaslanan buruq seçimi

     -- Ø4 ≤0,5kq；Ø6=0,5~1kq；Ø10=1~3kq；Ø16=3~5kq. Ehtiyat ≥30% təhlükəsizlik marjası.

  2. Vuruşun təsdiqi

     -- Tələb olunan səyahətə uyğun olaraq vuruş seçin; sabit yüksək tezlikli velosiped sürmək üçün daha qısa vuruşlara üstünlük verin.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe qapalı dövrə nəzarəti: İki istiqamətli mövqe rəyi üçün iki M9B maqnit açarını təchiz edin.

     -- Quraşdırma sxemi: Quraşdırılmış avadanlıq üçün panel növü (F); eksenel yivli montaj üçün əsas tip (B).

Bir cümlənin xülasəsi

     SOLH CJP2 kompakt ikiqat fəaliyyət göstərən pnevmatik silindr ultra qısa yüngül bədənə, iki istiqamətli dayanıqlığa, rezin yastıq və 6 montaj variantına malikdir; M9 seriyalı açarlarla uyğun gələn CDJP2 versiyası daxili maqnit halqa, 3C-də iki istiqamətli qısa vuruşlu təkan-çəkmə tapşırıqları üçün ideal mikro xətti ötürücü, dəqiq alətlər və tibbi avtomatlaşdırma avadanlığı.
