CJ2K Seriyası Paslanmayan Polad Mini Silindr｜ Fırlanmayan Çubuq Tipi

Brend: SOLH by Richge Technology

Məhsula Baxış

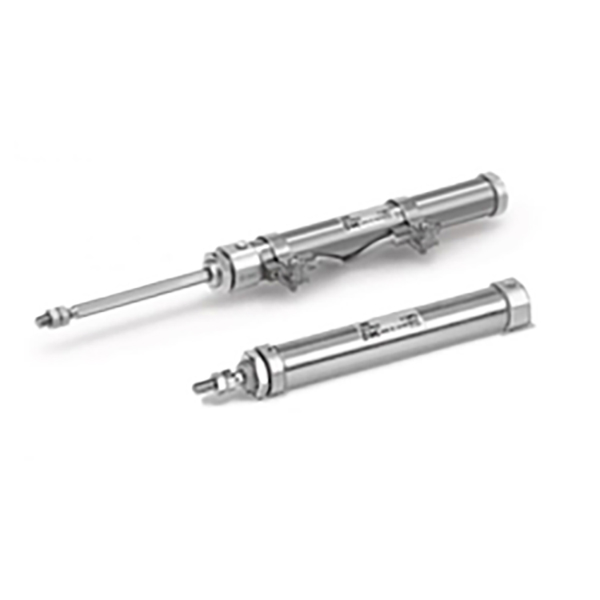

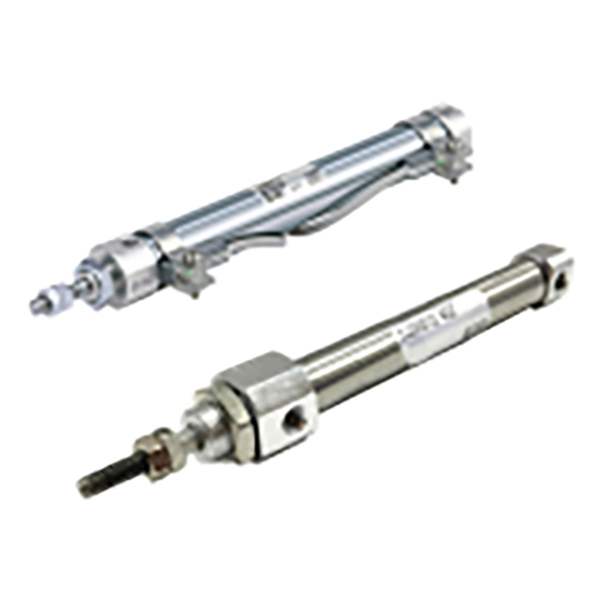

     SOLH CJ2K seriyası, CJ2 mini silindr ailəsindən əldə edilən fırlanmayan çubuq paslanmayan poladdan hazırlanmış mini silindrdir. Əsas xüsusiyyət: Uzatma və geri çəkilmə zamanı porşen çubuğunun fırlanmasının qarşısını almaq üçün daxili bələdçi quruluşu ilə birləşdirilmiş altıbucaqlı fırlanma əleyhinə porşen çubuğu. Son qurğunun sabit bucaq mövqeyini saxlamalı olduğu dəqiq stansiyalar üçün idealdır. 304 paslanmayan polad barel qəbul edən, yığcam və yüngül. Üç iş rejimini dəstəkləyir: ikiqat təsirli, tək təsirli yay geri dönüşü, tək təsirli yay uzanması. Delik ölçüləri: Φ10, Φ16. İdxal edilmiş orijinal CJ2K ilə tam ölçülü olaraq dəyişdirilə bilər. M9BW maqnit açarları ilə uyğun gələn əlavə daxili maqnit üzük. Kiçik avtomatlaşdırma, 3C avadanlığı, dəqiq alətlər və itələmə tətbiqlərində geniş tətbiq olunur.

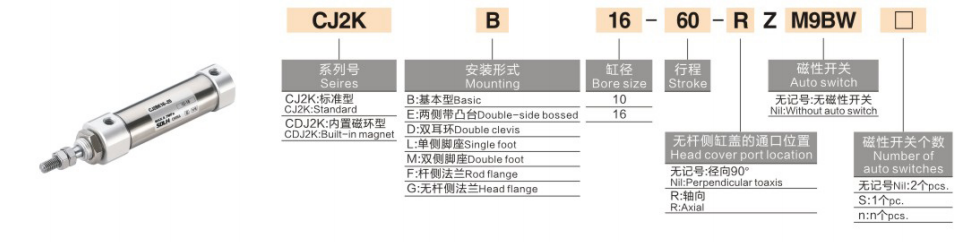

Tam Model Kodlaşdırma İzahatı

   1. Model Nümunəsi:CJ2KB10-30SZ-M9BW-B

   2. Sifariş nümunəsi

    CJ2KB10-30SZ-M9BW

     -- Fırlanmayan mini silindr, əsas montaj, çuxur 10, vuruş 30, tək fəaliyyət göstərən yay qayıdışı, quraşdırılmış maqnit halqası, M9BW maqnit açarı ilə təchiz edilmişdir.

Əsas Struktur və Performans Üstünlükləri

   1. Altıbucaqlı porşen çubuğu mexaniki fırlanma əleyhinə (Əsas üstünlük)

     -- Çevrəvi fırlanmanı məhdudlaşdırmaq üçün ön bələdçi kol ilə uyğunlaşdırılmış altıbucaqlı kəsikli porşen çubuğu.

     -- Dönmə əleyhinə dəqiqlik: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Qarşılıqlı hərəkət zamanı adi dəyirmi porşen çubuğunun sərbəst burulması nəticəsində yaranan əyilmə problemlərini həll edin.

   2. 304 paslanmayan polad barel, yığcam incə kontur

     -- Pas müqaviməti və nəmə davamlı performans; silindrik quruluş kompakt avadanlıq şkaflarının içərisində quraşdırma sahəsinə qənaət edir.

   3. Çoxlu iş rejimi mövcuddur

     -- İkiqat fəaliyyət: Hər iki tərəfdən hava təchizatı, sabit təkan, davamlı kütləvi istehsal üçün üstünlük verilir

     -- S Yayın qaytarılması: Enerji verildikdə uzadılır, enerji itkisindən sonra avtomatik geri çəkilir

     -- T Yay uzadılması: Enerji verildikdə geri çəkin, təhlükəsizlik sıfırlama tələblərinə cavab vermək üçün enerji itkisindən sonra avtomatik uzadın

   4. Diversifikasiya edilmiş montaj variantları

     -- Əsas tip, ayaq montajı L, flanş F, ikiqat çəngəl D. Şaquli, üfüqi və tərs montajı dəstəkləyir.

   5. Yağsız işləmə

     -- İçərisində əvvəlcədən örtülmüş uzunmüddətli yağ, sabit uzunmüddətli işləmə üçün quru yağsız sıxılmış hava ilə uyğun gəlir.

   6. Opsiyonel maqnit mövqeyinin aşkarlanması

     -- Daxili maqnitlə təchiz olunmuş Z versiyası, avtomatik kilidləmə nəzarəti üçün PLC-yə yerində siqnalı uzatmaq/geri çəkmək üçün M9BW açarı ilə əməkdaşlıq edin.

   7. Standart rezin yastıq

     -- Pistonun təsirini udmaq və iş səsini azaltmaq üçün hər iki ucunda quraşdırılmış rezin yastıq yastıqları.

Standart Texniki Spesifikasiyalar

   1. Nəzəri Çıxış Gücü @0,5MPa (N)

Seçim müqayisəsi: CJ2K Fırlanmayan VS Standart CJ2 Dairəvi Çubuq

    1. ✅ Bu iş şəraitində CJ2K-a üstünlük verin

     -- Çubuğun ucuna quraşdırılmış yastı dayaqlar, sürüşmə çəngəlləri və ya yerləşdirmə sancaqları, yükün əyilməsi qadağandır;

     -- Kiçik indeksləşdirmə alətləri, bələdçi yivlərinin içərisinə iş parçaları itələmək;

     -- Daimi bucaq tələb edən kamera və yoxlama qurğularının xətti təchizatı;

     -- Piston çubuğuna qoşulmuş düz sıxaclar, burulma materialın tıxanmasına və ya yerləşdirmənin pozulmasına səbəb olacaq.

   2. ❌ Standart CJ2 məqbul ssenarilər

     -- Sadə boşalma, yuvarlaq iş parçalarını itələmək, yükdə bucaq məhdudiyyəti yoxdur, xərc prioriteti.

3 Addımlı Seçim Bələdçisi

   1. Bükülmə əleyhinə tələbi təsdiq edin

     -- Yerləşdirmə yivi ilə düz/kvadrat armatur → CJ2K fırlanmayan versiyasını seçmək lazımdır.

   2. İş rejimini seçin

     -- Davamlı qarşılıqlı və maksimum itələmə → İkiqat təsirli (S/T şəkilçisi olmadan)

     -- Hava ilə uzadın, söndürüldükdən sonra avtomatik geri çəkilmə → S yay geri qayıdır

     -- Hava ilə geri çəkin, söndürüldükdən sonra avtomatik çıxarın → T yayı uzadın

   3. Sensoru və montajı konfiqurasiya edin

     -- PLC mövqeyi ilə bağlı rəy tələb olunur: Z şəkilçisi əlavə edin (daxili maqnit) + M9BW maqnit açarı

     -- Quraşdırma seçimi: Flanş Flanş üzünün quraşdırılması üçün; Yan çərçivənin quraşdırılması üçün ayaq L; Menteşəli yelləncək hərəkəti üçün ikiqat çəngəl D

Tipik Tətbiq Ssenariləri

     -- 3C Avtomatlaşdırma: PCB düz jig itələmək, yuvalarda birləşdirici yerləşdirmə

     -- Optik Təftiş Avadanlığı: Sabit aşkarlama bucağı ilə kamera xətti qidalanma

     -- Kiçik Alətlər və Qurğular: Düz iş parçasının çıxarılması, bələdçi yuvalarında materialın qidalanması

     -- Qablaşdırma Maşınları: Düz karton yerləşdirmə, kiçik etiket itələmə

     -- Laboratoriya avtomatlaşdırılması və rütubətli emalatxanalar (paslanmayan poladdan pas əleyhinə çəllək)

Standart Pnevmatik Dövrə Referansı

   1. İkiqat fəaliyyət göstərən təkan dövrəsi

     -- AFC Hava Filtri Tənzimləyicisinin Yağlayıcısı → 4V210-06 5/2 Solenoid Valf → PU4 Boru → CJ2KB16-60Z-M9BW

   2. Tək Fəaliyyətli Yay Sıfırlama Dövrəsi

     -- AR təzyiq tənzimləyicisi → 3V210 3/2 Solenoid klapan → CJ2KB10-30SZ

İstifadəyə dair ehtiyat tədbirləri

     -- Piston çubuğuna həddindən artıq radial yan yükdən çəkinin. Yanal qüvvə bələdçi kolunun aşınmasını sürətləndirir və fırlanma əleyhinə dəqiqliyi azaldır.

     -- Burulma anını minimuma endirmək üçün son yükü koaksial şəkildə quraşdırın.

     -- Tozun bələdçi qurğuya tıxanmasının qarşısını almaq üçün AF hava filtrini axın istiqamətində quraşdırın.

     -- Tam 0,7MPa təzyiq altında uzunmüddətli yüksək sürətli əməliyyatdan çəkinin; rezin yastıqdan tam istifadə edin.

     -- Güclü turşu və qələvi aşındırıcı mühitlər üçün fərdiləşdirilə bilən flüor rezin möhür versiyası.

Bir cümlənin xülasəsi

     SOLH CJ2K paslanmayan poladdan fırlanmayan altıbucaqlı çubuqlu mini silindr dəqiq bükülmə əleyhinə xətti hərəkəti təmin edir, çoxlu montaj üslubları ilə ikiqat/tək təsirli variantlarda mövcuddur, M9BW maqnit açarları ilə uyğun gəlir, 3C sınağı üçün mükəmməl ötürücü, optik yoxlama və dəqiq yerləşdirmə stansiyaları üçün idealdır.
