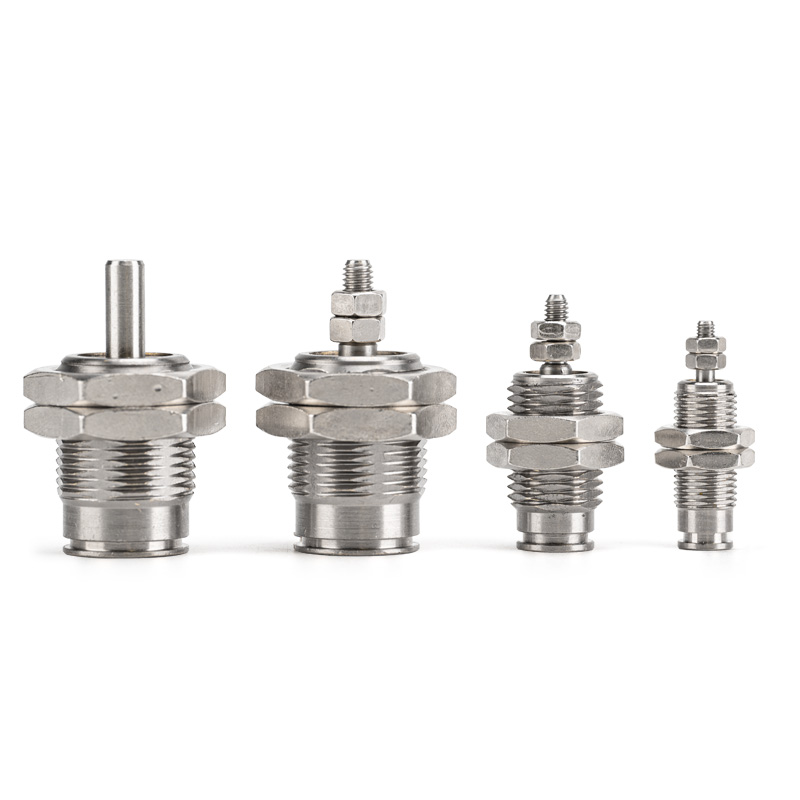

CJP Seriyası Tək Təsirli Pin Silindr (Qısa Vuruşlu Mikro Silindr)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH CJP seriyası tək fəaliyyət göstərən yaylı qaytarma pin silindridir. Əsas xüsusiyyətlər: ultra qısa gövdə, minimum quraşdırma yeri, biristiqamətli itmə və hava kəsildikdə avtomatik yay sıfırlaması. Məhdud məkan, yüngül yük və yüksək tezlikli qısa vuruşlu stansiyalar altında bir istiqamətli dəqiqlikli təkan çəkmə hərəkəti üçün uyğundur. Bu miniatür tək istiqamətli sürücülük tətbiqləri üçün klassik modeldir.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- Sürücü rejimi: Tək fəaliyyət (yaz dönüş). Hava verildikdə uzatın; təhlükəsiz istismar üçün hava təzyiqi olmadan yay tərəfindən avtomatik geri çəkilir.

     -- Buruq Ölçüləri: Ø4 / 6/10 / 16mm, qapaq mikrodan yüngül yükə qədər (0,1~3kg).

     -- Quruluş: Sərt anodlaşdırılmış latun gövdə, paslanmayan polad piston çubuğu, quraşdırılmış yastıq yoxdur. Əlavə qısa kontur, panel montajı və ya avadanlığın içərisinə daxil edilməsi üçün mövcuddur.

     -- Quraşdırma növləri: İki əsas konfiqurasiya — Panel montajı (B) və Flush montaj (S).

     -- Material və Sızdırmazlıq: Pirinç korpus + NBR möhürləri, yağsız işləmə, təmiz və bir qədər yağlı mühitlərə uyğundur. Mexanik xidmət müddəti ≥3 milyon dövrə.

     -- Sensor Seçimi: Daxili maqnit halqalı CDJP variantı, uzadılmış mövqe aşkarlanması üçün bir maqnit açarını dəstəkləyir.

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: CJPB6-10

   2. Standart Sifariş İstinad Nümunələri

     -- CJPB4-5: Buruq 4, vuruş 5, panel montajı, maqnit halqası yoxdur

     -- CDJPS10-15: Buruq 10, vuruş 15, quraşdırılmış montaj, quraşdırılmış maqnit

     -- CJPB6-10H4: Buruq 6, vuruş 10, panel montajı, OD4 təkan bağlantısı

Universal Əsas Texniki Spesifikasiyalar (0.5MPa, Tək Fəaliyyətli Yay Dönüşü)

Əsas Rəqabət Üstünlükləri

   1. Ultra kompakt kontur quraşdırma sahəsinə qənaət edir

     -- Ekstra qısa gövdə, standart silindrlərlə müqayisədə 50%-ə qədər işlənmiş yeri kəsərək, çox məhdud stansiyalar üçün ideal olan maşın və ya panel montajının içərisinə səliqəli yerləşdirməni dəstəkləyir.

   2. Söndürmə sıfırlama ilə bir istiqamətli itələmə

     -- Hava təchizatı kəsildikdən sonra yayın geri çəkilməsi aktivləşir. Bir istiqamətli hərəkətləri sıxmaq, çıxarmaq və yerləşdirməyi dayandırmaq üçün təhlükəsizdir.

   3. Sürətli cavab və sabit yüksək tezlikli əməliyyat

     -- Yastıqsız aşağı sürtünməli möhürləmə qısa vuruşlu təkrarlanan tapşırıqlar üçün ≥250cpm ardıcıl velosiped sürməyə imkan verir.

   4. Yağsız işləmə və uzadılmış xidmət müddəti

     -- Təmiz sex şəraiti üçün uyğundur. Pirinç gövdə və davamlı sızdırmazlıq ≥3 milyon baxımsız dövrə zəmanət verir.

   5. Çevik montaj konfiqurasiyası

     -- Panel və quraşdırılmış montaj mövcuddur; çubuq ucu müxtəlif mexaniki dizaynlara uyğun olmaq üçün düz və ya dairəvi ola bilər.

Montaj Seçimləri və Tipik Sənaye Tətbiqləri

   1. Montaj formaları

     -- Panel Montajı (B): Avadanlıq səthində sabitlənmiş flanş, xarici təkan və çəkmə hərəkəti üçün əlverişlidir

     -- Yumşaq montaj (S): Gövdə avadanlığın çuxuruna quraşdırılmışdır, maşın daxilində maksimum yerə qənaət etmək üçün yalnız porşen çubuğu açıqdır

   2. Tipik Tətbiq Ssenariləri

     -- 3C və Elektronika: Mikro hissənin sıxılması, çiplərin çıxarılması, miniatür jig sürücüsü, düymələrin davamlılığının sınağı

     -- Həssas Alətlər: Mini klapan dəyişdirmə, lif yerləşdirmə, alətin incə tənzimlənməsi, qısa vuruşlu dayandırma

     -- Ümumi Avtomatlaşdırma: Yüksək tezlikli yükləmə/boşaltma, etiketin soyulması, mikro komponentlərin ötürülməsi, bir istiqamətli sıxma

     -- Tibbi Avadanlıq: Miniatür alət uzadılması, mikro maye hərəkəti, dəqiq yerləşdirmə qurğuları

3 Addımlı Sürətli Seçim Bələdçisi

   1. Faydalı yükə əsaslanan buruq seçimi

      -- Ø4 ≤0,3kq；Ø6=0,3~0,7kq；Ø10=0,7~2kq；Ø16=2~3kq. Ehtiyat ≥50% təhlükəsizlik marjası.

   2. Vuruşun təsdiqi

     -- Standart vuruş: 5/10/15 mm. Qısa vuruşlar daha sabit yüksək tezlikli performans təmin edir.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe ilə bağlı rəy: Genişlənmiş mövqeyə nəzarət etmək üçün daxili maqnit və bir M9B açarı olan CDJP seçin.

     -- Quraşdırma sxemi: Daxili avadanlığın quraşdırılması üçün hamar quraşdırılmış montaj (S); səth montajı üçün panel montajı (B).

Bir cümlənin xülasəsi

     SOLH CJP tək fəaliyyət göstərən yaylı qayıdışlı mikro pinli pnevmatik silindr panelli ultra qısa kompakt gövdə və səliqəli quraşdırılmış quraşdırma variantları təklif edir; CDJP versiyası maqnit açarının aşkarlanmasını, biristiqamətli qısa vuruşlu boşalma üçün ideal iqtisadi miniatür aktuatoru, məhdud məkan 3C-də sıxma və yerləşdirmə tapşırıqlarını, dəqiq alət və tibbi avtomatlaşdırma avadanlıqlarını dəstəkləyir.
