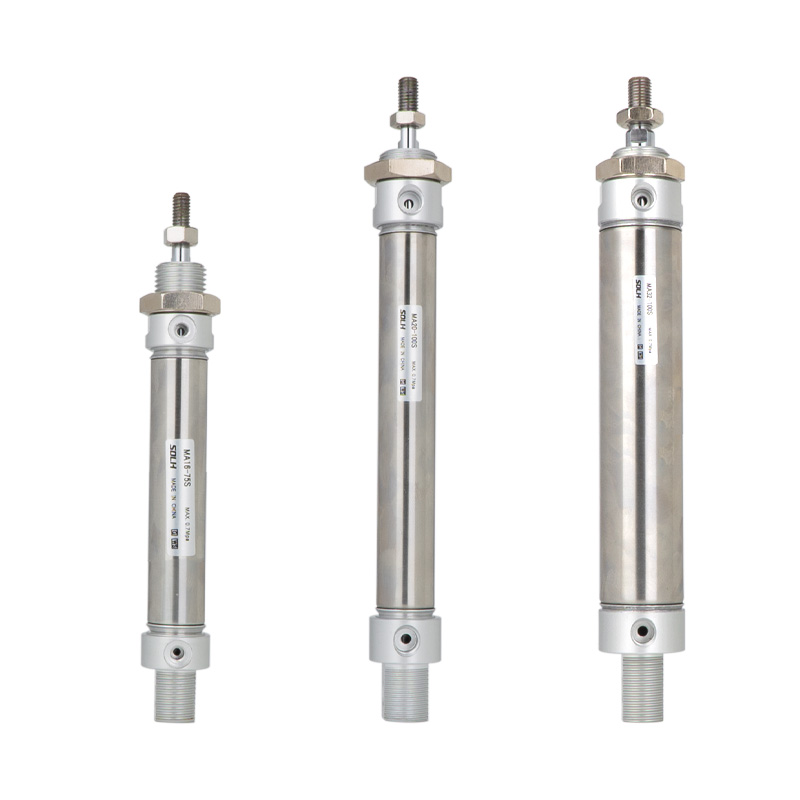

MA Seriyası Paslanmayan Polad Mini Silindr (İqtisadi Ümumi Növ)

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MA seriyası qənaətcil paslanmayan poladdan hazırlanmış mini silindr, buruq ölçüsü φ16/20/25/32/40/50/63 mm. SMC CM2/CM3 seriyası ilə əvəz edilə bilər. Yüksək qiymət performansı, yetkin quruluş, universal montaj ölçüləri və korroziyaya davamlılıq. Yüngül sənaye, elektronika, qablaşdırma, qida və yüngül və orta yük, büdcəyə həssas, təmiz və ya rütubətli iş şəraiti üçün kiçik avtomatlaşdırma avadanlıqlarında geniş tətbiq olunur.

Əsas Struktur və Dizayn Xüsusiyyətləri

   1. Standart: Müəssisənin daxili standartı, SMC CM2/CM3 ilə yüksək dərəcədə dəyişdirilə bilər.

   2. Material: 304 paslanmayan polad barel və porşen çubuğu, alüminium ərintisi uc qapaqları, nəm, zəif turşu, zəif qələvi və təmiz mühit üçün pasdan qorunur.

   3. Struktur: Roll-crimped end cap və barrel bağlantısı, sabit strukturu və rəqabətli dəyəri, asan baxım üçün düz silindrik forma.

   4. Əməliyyat variantları

     -- MA Double Acting: Hər iki tərəfdən hava təchizatı, ən çox yayılmış standart model

     -- MSA Tək Fəaliyyətli Yay Uzatma: Hava kəsildikdə avtomatik olaraq uzadılır

     -- MTA Tək Fəaliyyətli Yay Geri Dönüşü: Hava kəsildikdə avtomatik geri çəkilir

     -- MAD ikiqat çubuq: hər iki tərəfə uzadılmış çubuq, sinxron hərəkət, ikiqat effektiv vuruş

     -- MAJ tənzimlənən vuruş: Dəqiq yerləşdirmə üçün incə vuruş tənzimlənməsi ilə ikiqat təsirli

   5. Yastıq: Standart rezin toqquşma əleyhinə yastıq; Yüksək sürətli hərəkət zamanı təsir və səs-küyü azaltmaq üçün MAC isteğe bağlı tənzimlənən hava yastığı.

   6. Sızdırmazlıq: Yağ saxlama yivi, aşağı başlanğıc təzyiqi, yağsız işləmə, xidmət müddəti ≥5 milyon dövrə ilə xüsusi iki istiqamətli möhür.

   7. Mövqenin Aşkarlanması: Bütün modellər daxili maqnit halqası (S şəkilçisi), piston mövqeyinə dair rəy üçün AirTAC CS1-G və ya SMC M9B maqnit açarları ilə uyğun gəlir.

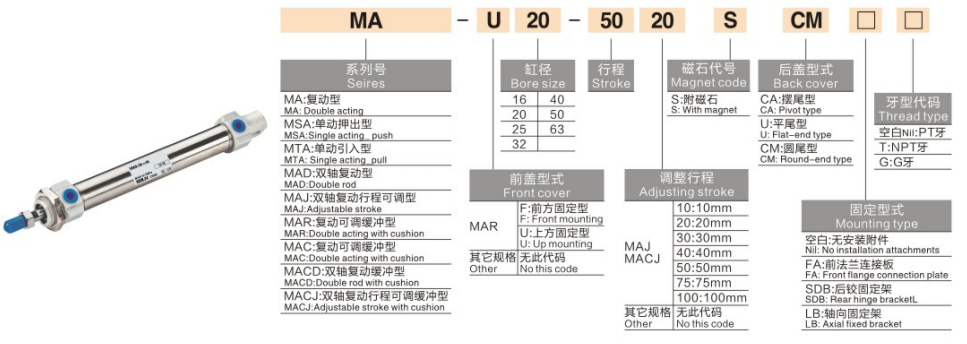

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi:MA25-100S-CM-FA

Standart Sifariş İstinad Nümunələri

     -- MA32-75S-CM:Bore32, vuruş75, ikiqat təsirli, silindrik quyruq, quraşdırılmış maqnit

     -- MTA20-50S-U: Bore20, vuruş50, tək fəaliyyət göstərən yaylı qayıdış, düz quyruq

     -- MAJ40-100S-CA:Bore40, vuruş100, tənzimlənən vuruş, çəngəl quyruğu

Universal Texniki Spesifikasiyalar

Nəzəri İtirmə və Dartma Gücü @0,5MPa (Tək Çubuq, Vahid:N)

   1. İkiqat fəaliyyət göstərən MA

   2. Tək Fəaliyyətli MTA (Yaz Qayıdışı @0,5MPa)

Montaj Formaları və Törəmə Modelləri

   1. Arxa Quyruq və Montaj Seçimləri

     -- CM Silindrik quyruq: Standart düz montaj (Ən Populyar)

     -- CA Clevis quyruğu: yelləncək mexanizmi üçün arxa menteşəli

     -- U Düz quyruq: Məhdud eksenel boşluq üçün təyyarə quraşdırma

     -- FA/FB Flanş: Ön/arxa flanş lövhəsinin bərkidilməsi

     -- LB Ayaq montajı: Yan eksenel braketin quraşdırılması

     -- SDB İkiqat qapaq: yelləncək hərəkəti üçün menteşəli əlaqə

   2. Əsas törəmə versiyalar

     -- MA: Daxili maqnit ilə standart ikiqat fəaliyyət göstərir

     -- MSA/MTA: Tək fəaliyyət göstərən yay uzatma/yay dönüşü

     -- MAD: İkiqat çubuqlu ikiqat fəaliyyət göstərir

     -- MAJ: Tənzimlənən vuruş ikiqat fəaliyyət göstərir

     -- MAC: Tənzimlənən hava yastığı ilə ikiqat fəaliyyət göstərir

3 Addımlı Sürətli Seçim Bələdçisi

   1.Bore seçimi: Tələb olunan itələmə və üfüqi yükü hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; yüngül və orta yük və xərclərə həssas layihələr üçün üstünlük olaraq MA seçin.

   2.Strok təsdiqi: Əlavə 10~20mm səyahət marjası əlavə edin; Maksimum vuruş: ikiqat təsirli ≤500mm, tək təsirli ≤100mm.

   3. Konfiqurasiya uyğunluğu

     -- Əməliyyat: İkiqat fəaliyyət → MA; tək fəaliyyət göstərən yayın geri dönüşü → MTA; dəqiq vuruş tənzimləmə → MAJ

     -- Yastıq: Sürətlə işləyərkən MAC tənzimlənən hava yastığını seçin＞500mm/s

     -- Mövqe rəyi: Daxili maqnitlə təchiz edilmiş bütün modellər CS1-G / M9B maqnit açarlarına uyğundur

Bir cümlənin xülasəsi

     SOLH MA qənaətcil paslanmayan poladdan hazırlanmış mini silindr SMC CM2/CM3 seriyası ilə əvəz edilə bilər, bol variantlar və çoxsaylı montaj seçimləri, yüngül və orta yüklərin avtomatlaşdırılması, qablaşdırma, qida və elektron istehsal xətləri üçün sərfəli xətti ötürücü təmin edir.
