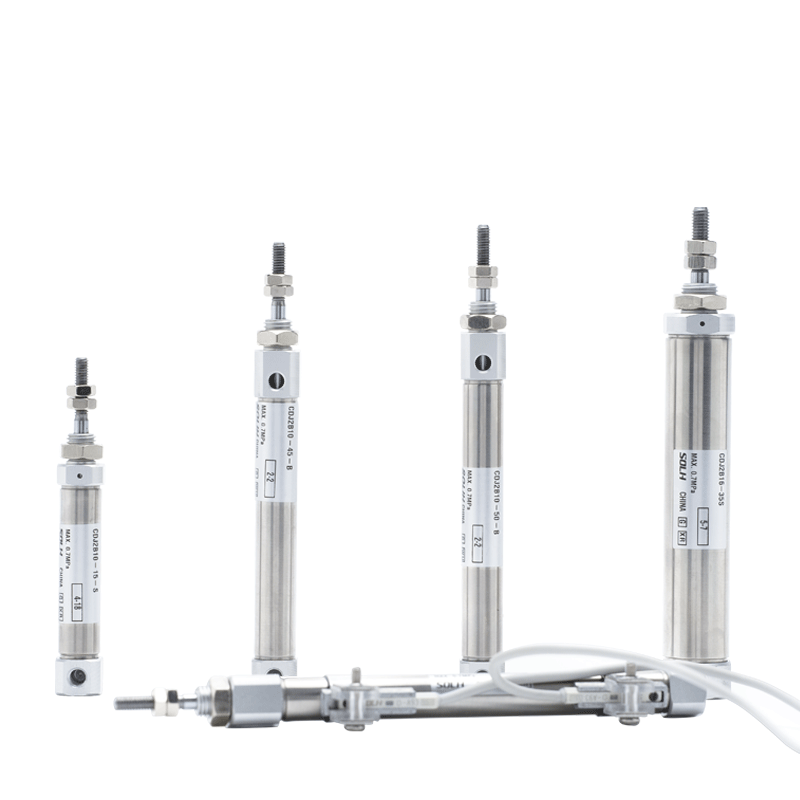

SOLH CDJ2 seriyası, SMC CJ2 seriyası ilə tam dəyişdirilə bilən qələm tipli paslanmayan poladdan hazırlanmış maqnit halqalı mini silindrdir. Delik ölçüləri: φ6 / 10 / 16mm. Görkəmli xüsusiyyətlər: ultra kompakt kontur, yüngül konstruksiya, korroziyaya davamlılıq və sabit yüksək sürətli yüksək tezlikli əməliyyat. Geniş elektronika, tibb, qida emalı və dəqiq avtomatlaşdırma məhdud kosmik stansiyalarda istifadə olunur; əsas miniatür xətti ötürücü.
1. Standart Spesifikasiya: SMC mini silindrinin ölçü standartına (ISO standartı olmayan), sənayedə universal montaj ölçülərinə uyğun gəlir.
2. Material: 304 paslanmayan polad barel və porşen çubuğu, pasa davamlı və korroziyaya davamlı, rütubətli, zəif turşu, zəif qələvi və təmiz istehsal mühitləri üçün uyğundur.
3. Quruluş: Düz yuvarlaq çəllək, bükülmüş uc qapaqlar, kravatsız dizayn, ultra kiçik həcm. CDJ2-16×100 yalnız təqribən. 120 q.
4. Əməliyyat variantları
-- CDJ2B İkiqat Fəaliyyət: Hər iki tərəfdən hava təchizatı, universal standart model
-- CDJ2E Tək Fəaliyyət: Yay dönüşü; CDJ2ET: Yay uzanır
-- CDJ2KB Fırlanmayan: Bükülmə əleyhinə və dəqiq yerləşdirmə üçün altıbucaqlı piston çubuğu
5. Yastıq: Standart rezin yastıq; hava yastığı (Z şəkilçisi) təsir və səs-küyü azaltmaq üçün yüksək sürətli tətbiqlər üçün isteğe bağlıdır.
6. Sızdırmazlıq: Yağ anbarı yivi ilə aşağı sürtünməli möhür. Aşağı başlanğıc təzyiqi (0,06MPa), yağsız işləmə, xidmət müddəti ≥5 milyon dövrə.
7. Mövqe aşkarlanması: Pistonun vəziyyətinin monitorinqi üçün M9B / A93 / Z73 seriyalı maqnit açarları ilə uyğun gələn daxili maqnit halqası.

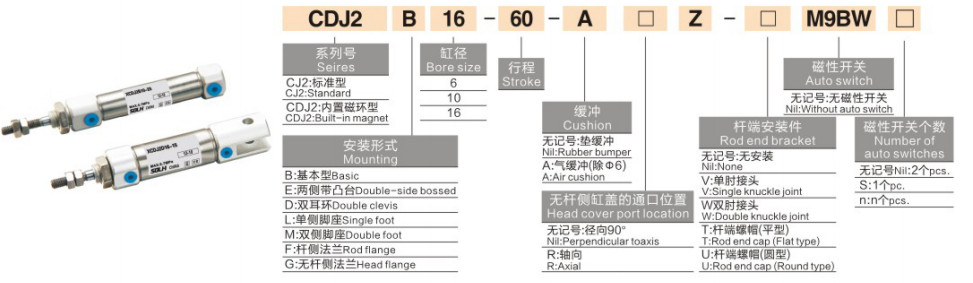

1. Model Nümunəsi: CDJ2B16-50Z-B
|
Seqment |
Kod |
Kod Tərifi |
| CDJ2 |
Serial kodu |
Daxili maqnit ilə paslanmayan poladdan hazırlanmış mini silindr |
| B / E / ET / KB |
Fəaliyyət növü |
B=İkili fəaliyyət E=Tək Fəaliyyətli Yay Qayıdışı ET=Tək Fəaliyyətli Yay Uzadılması KB=Fırlanmayan ikiqat fəaliyyət |
|
16 |
Delik Ölçüsü (mm) |
6/10/16 |
|
50 |
Standart vuruş (mm) |
İkiqat təsirli maksimum 200 mm; Tək təsirli maksimum 100 mm |
|
Z |
Yastıq Seçimi |
Boş = Rezin yastıq Z = Hava yastığı (φ10/16 mövcuddur) |
|
B |
Mount Groove-u dəyişdirin |
A=Track groove; B = Polad lent yivi (ümumi) |
2. Standart Sifariş İstinad Nümunələri
-- CDJ2B10-30-B: Bore10, vuruş30, ikiqat təsirli, rezin yastıq, maqnitlə təchiz olunub
-- CDJ2E6-15-B: Bore6, vuruş15, tək fəaliyyət göstərən yay qayıdışı
-- CDJ2KB16-50-B: Bore16, vuruş50, dönməyən altıbucaqlı porşen çubuğu
|
Parametr elementi |
Standart Spesifikasiya |
| Buruq diapazonu |
φ6, φ10, φ16 mm |
| Əməliyyat təzyiqi |
0,1~0,7MPa (Tək fəaliyyət:0,2~0,7MPa); Min. başlanğıc təzyiq 0.06MPa |
| Sübut təzyiqi |
1,05 MPa |
| Ətraf mühitin temperaturu |
-10 ~ +70℃；0 ~ +60℃ maqnit açarları ilə təchiz edildikdə |
| Əməliyyat sürəti |
50 ~ 750 mm/s |
| Yastıq |
Standart rezin yastıq; Hava yastığı (Z) φ10/16 üçün isteğe bağlıdır |
| Hava limanı ipi |
Bütün buruqlar üçün M5×0.8 |
| Yağlama |
Əvvəlcədən yağlanmış, yağsız işləmə mümkündür |
| Vuruşa Dözümlülük |
±1,0 mm |
1. İkiqat fəaliyyət göstərən CDJ2B
|
Delik (mm) |
İtki (N) |
Dartma Gücü (N) |
təqribən. Üfüqi Yük (kq) |
|
6 |
14 |
12 |
0.7 |
|
10 |
39 |
35 |
1.9 |
|
16 |
98 | 88 | 4.9 |
2. Tək Fəaliyyətli CDJ2E (Bahar Dönüşü @0,5MPa)
| Delik (mm) |
İtki (N) |
Yay Geri Dönüş Gücü (N) |
təqribən. Üfüqi Yük (kq) |
| 6 | 12 | 3 | 0.6 |
|
10 |
36 |
7 |
1.8 |
| 16 |
92 |
18 |
4.6 |
1. Montaj aksesuarları
-- B Əsas növü: Başlıq yivləri vasitəsilə birbaşa quraşdırma (ən çox istifadə olunur)
-- F Flanş: Çubuq tərəfi / baş tərəfi flanş montajı
-- L Ayaq braketi: Tək ayaq fiksasiyası
-- D İkiqat çəngəl: Arxa ikiqat çəngəl (φ10/16)
-- E Boss montajı: Uç qapaqlarda çox istiqamətli montaj başlıqları
2. Əsas törəmə seriyalar
-- CDJ2B: Standart ikiqat fəaliyyət göstərir
-- CDJ2E: Tək təsirli, yaylı geri çəkilmə (hava kəsildikdən sonra avtomatik geri çəkilmə)
-- CDJ2ET: Tək təsirli, yay uzadılır (hava kəsildikdən sonra avtomatik uzadılır)
-- CDJ2KB: Fırlanmayan altıbucaqlı piston çubuğu
-- CDJ2RB: Montaj başlıqları olmadan birbaşa montaj incə versiyası
1. Buruq seçimi: Tələb olunan itələmə/yükü hesablayın, ehtiyat ≥50% təhlükəsizlik marjası; yüksək tsiklik sürət üçün daha kiçik buruq seçin.
2. Vuruşun təsdiqi: Effektiv səyahət zamanı əlavə 10~20mm marja əlavə edin; Maksimum vuruş: ikiqat təsirli 200mm, tək təsirli 100mm.
3. Konfiqurasiya uyğunluğu
-- Fəaliyyət növü: İkiqat fəaliyyət → B; tək fəaliyyət göstərən yayın geri çəkilməsi → E; bükülmə əleyhinə yerləşdirmə → KB
-- Yastıq: Yüksək sürətli işləmə Z hava yastığını seçin
-- Mövqe ilə bağlı rəy: Maqnitlə təchiz olunmuş modeli seçin, M9B/A93 maqnit açarlarını uyğunlaşdırın
SOLH CDJ2 paslanmayan polad qələm tipli mini silindr SMC CJ2 ilə əvəz edilə bilər, ikiqat fəaliyyət göstərən, tək fəaliyyət göstərən və dönməyən altıbucaqlı çubuq variantlarında mövcuddur, rezin/hava yastığı isteğe bağlıdır, korroziyaya davamlı yağsız dizayn, avtomatlaşdırılmış elektronika, tibbi avadanlıq və qida üçün ideal kompakt yüksək tezlikli miniatür xətti ötürücü.
