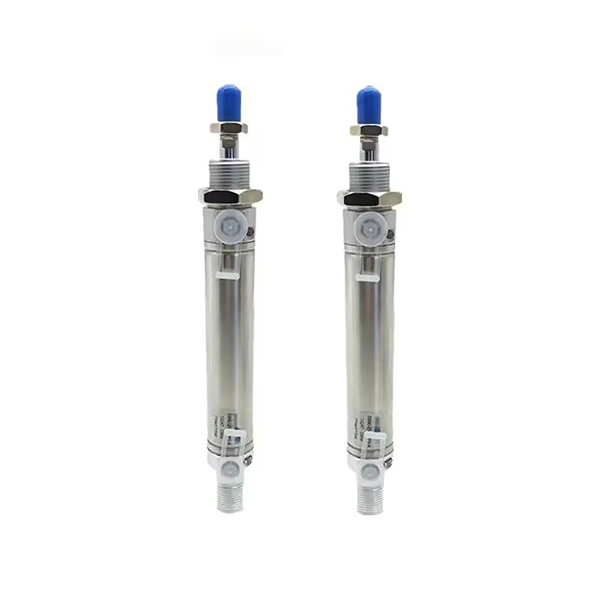

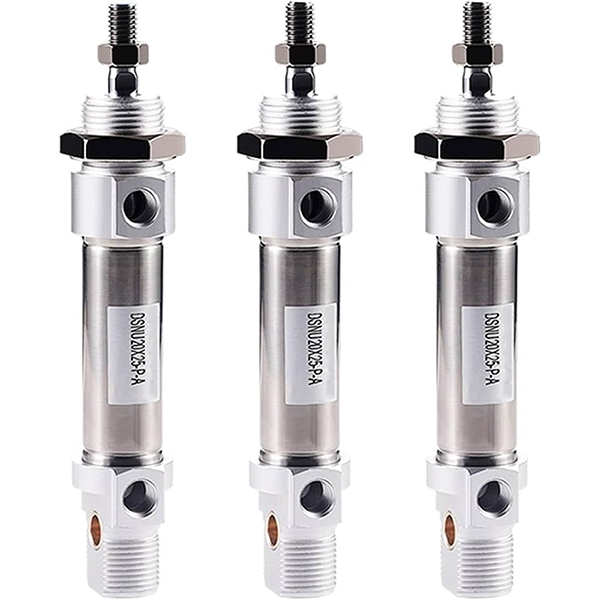

DSNU Series Paslanmayan Polad Mini Silindr | ISO 6432 Standart Korroziyaya Davamlı Pnevmatik Silindr

Brend: SOLH by Richge Technology

1. Məhsula Baxış və Əsas Struktur Xüsusiyyətlər

     SOLH DSNU seriyası ISO 6432 və CETOP RP52P beynəlxalq standartlarına tam uyğun gələn yüksək performanslı paslanmayan poladdan hazırlanmış mini pnevmatik silindrdir. Tam SUS304 paslanmayan poladdan silindr borusu və porşen çubuğu, özünü tənzimləyən pnevmatik yastıqlama, üstün korroziyaya davamlılıq və ultra uzun xidmət müddətinə malik olan φ8 ilə φ63 mm arasında olan buruq diapazonunu əhatə edir. FESTO DSNU, SMC CM2 və Airtac MG seriyalarına uyğundur, nəm, zəif turşu və zəif qələvi iş şəraiti ilə qida, əczaçılıq, elektron, qablaşdırma, tekstil və xüsusi avtomatlaşdırılmış ssenarilərdə geniş istifadə olunur.

  1.1 Qlobal Standart və Tam Mübadilə

     ISO 6432 və CETOP RP52P universal sənaye standartlarına ciddi şəkildə uyğun olaraq istehsal olunur, bütün montaj ölçüləri və interfeys spesifikasiyası qlobal səviyyədə vahiddir. O, standart avtomatlaşdırılmış avadanlığın sıfır modifikasiya ilə dəyişdirilməsini və partiyaların yenilənməsini dəstəkləyən əsas beynəlxalq brend mini silindrlərlə tam dəyişdirilə bilir.

  1.2 Tam Paslanmayan Poladdan Korroziyaya Davamlı Quruluş

     Döymə alüminium ərintisi uc örtükləri ilə uyğunlaşdırılmış premium SUS304 paslanmayan polad silindr borusu və piston çubuğunu qəbul etmək. İnteqrasiya edilmiş material quruluşu yüksək rütubət, toz, zəif turşu və zəif qələvi kimi sərt mühitlərə mükəmməl uyğunlaşaraq, davamlılıq baxımından adi alüminium mini silindrləri üstələyən əla pasa davamlı, korroziyaya qarşı və yüksək güclü performans təqdim edir.

  1.3 Rolikli qıvrımlı firma strukturu

     Sıx və möhkəm ümumi quruluşa, əla vibrasiya müqavimətinə və sabit işləməyə malik olan son qapağın bağlantısı üçün peşəkar rulon bükmə sızdırmazlıq texnologiyasını qəbul etmək. Rahatlaşdırılmış yuvarlaq düz forma sadə quruluşa və rahat gündəlik sökülmə və texniki xidmətə malikdir, sonrakı əməliyyat xərclərini azaldır.

  1.4 Diversifikasiya edilmiş Hərəkət və Qısa Tipli Kompakt Seçimlər

     • DSNU İkiqat Aktyor: Dual-end hava girişi qarşılıqlı hərəkət, şərti xətti avtomatlaşdırma üçün ən universal standart tipdir.

     • DSNU-…-P Tək Fəaliyyət (Push Out): Yaylı təkan quruluşu, təhlükəsizlik sıfırlama ssenariləri üçün elektrik kəsilməsindən sonra avtomatik uzatma.

     • DSNU-…-R Tək Aktyor (Geri Çekin): Yay qaytarma quruluşu, qoruyucu yerləşdirmə mexanizmləri üçün elektrik kəsildikdən sonra avtomatik geri çəkilmə.

     • DSNU-…-PPV Özünü Tənzimləyən Yastıq: İkitərəfli ağıllı özünü tənzimləyən pnevmatik bufer, əl ilə tənzimləmə tələb olunmur, tam təzyiq diapazonunda yüksək sürətli əməliyyat üçün uyğundur.

     • DSNU-S Qısa Tip: Ultra dar məkanda quraşdırma ssenariləri üçün fərdiləşdirilmiş standart tipdən ümumi uzunluğu 35 mm qısa və eni 40% daha dar.

  1.5 Təkmilləşdirilmiş Yastıq və Aşağı Sürtünmə Sızdırmazlığı Sistemi

     Standart əsas səs-küyün və təsirin azaldılması üçün elastik tampon pad (P) ilə təchiz edilmişdir; yüksək sürətli tez-tez hərəkət üçün avtomatik adaptiv tamponlama ilə 0,1 ~ 1,0MPa tam təzyiq diapazonuna uyğunlaşan isteğe bağlı yenilikçi PPV özünü tənzimləyən hava yastığı. İki istiqamətli az sürtünməli kompozit möhür və quraşdırılmış yağ saxlama yivi ilə təchiz edilmiş silindr ultra aşağı başlanğıc təzyiqi, sabit yağsız işləmə və 8 milyon dövrədən çox xidmət müddəti ilə xarakterizə olunur.

  1.6 Dəqiq Maqnit İnduksiya Konfiqurasiyası

     İsteğe bağlı quraşdırılmış maqnit halqası (A kodu) FESTO SMT və SMC M9B seriyalı maqnit açarları ilə uyğun gəlir, real vaxt rejimində dəqiq porşen mövqeyinin aşkar edilməsini və PLC siqnal əlaqəsinə nəzarəti həyata keçirir, avtomatlaşdırılmış dövrə yerləşdirməni və ağıllı monitorinqi dəstəkləyir.

2. Model Adlandırma Qaydalarını və Sifariş Nümunələrini tamamlayın

 1. Tipik Model Strukturu: DSNU25-100-PPV-A-MQ

  2. Standart Sifariş Nümunələri

     • İkiqat fəaliyyət göstərən PPV Yastıq Maqnit Modeli: DSNU32-75-PPV-A-MQ (32 mm dəlik, 75 mm vuruş, yan flanş montajı, maqnitlə təchiz olunub)

     • Qısa Tipli İki Təsirli Elastik Yastıq Modeli: DSNU-S20-50-P-A (20 mm dəlik, 50 mm vuruş, ultra yığcam qısa gövdə, maqnitlə təchiz olunmuş)

     • Tək Fəaliyyətli Yay Dönüş Modeli: DSNU16-30-R-P-A (16 mm dəlik, 30 mm vuruş, yay sıfırlama, maqnitlə təchiz olunmuş)

3. Əsas Texniki Parametrlər (Standart Növ)

4. 0,5MPa Nəzəri İtirmə və Gərginlik İstinad Diaqramı (Tək Çubuq)

  4.1 İkiqat fəaliyyət göstərən (DSNU) Performans Məlumatı

  4.2 Tək Fəaliyyətli (DSNU-R Yay Qayıdışı) Performans Məlumatı

5. Montaj formaları və törəmə modelləri

  5.1 Diversifikasiya olunmuş Universal Montaj Metodları

     • MQ Yanal Port Flanşı: Yan hava girişi ilə standart flanşlı sabit montaj, ənənəvi avtomatlaşdırma sxemi üçün ən universal tipdir

     • MA eksenel port flanşı: Eksenel hava girişi dizaynı, məhdud eksenel quraşdırma sahəsi üçün xüsusi olaraq uyğunlaşdırılmışdır

     • MH birbaşa montaj: Ucu qapağın birbaşa bərkidici quruluşu, dar yerdə quraşdırma üçün ultra nazik korpus

     • KP sıxma qurğusu: ixtiyari vuruş mövqeyinin təyin edilməsi və anti-ofset yerləşdirilməsi üçün daxili kilidləmə funksiyası

     • FA/FB Ön/Arxa Flanş: Ön və arxa düz flanşlı bərkitmə, ISO standart montaj aksesuarları ilə tam uyğundur

  5.2 Əsas törəmə seriyası

     • DSNU Standartı: Ümumi avtomatlaşdırma üçün elastik və ya hava tamponlu universal ikiqat fəaliyyət növü

     • DSNU-S Qısa Tip: Ultra dar məkanda quraşdırma ssenariləri üçün eksklüziv olan yığcam qısaldılmış gövdə

     • DSNU-…-P/R Tək Fəaliyyət: Təhlükəsizliyin bərpası üçün iş şəraiti üçün yaylı təkan / yayla geri dönən tək fəaliyyət göstərən modellər

     • DSNU-…-PPV Özünü Tənzimləyən Yastıq: Ağıllı adaptiv tamponlama, yüksək sürətli tez-tez siklik əməliyyat üçün üstünlük verilir

6. DSNU vs CM2 vs MG seçimi müqayisəsi

7. 3 Addımlı Tez Seçim Bələdçisi

     1. Buruq seçimi: Yükün faktiki çəkisinə uyğun olaraq uyğun çuxur ölçüsünü seçin, 50%-dən çox təhlükəsizlik marjasını ehtiyatda saxlayın. Yüksək sürətli əməliyyat, korroziyaya davamlılıq və beynəlxalq standartlara uyğunluq tələbləri üçün DSNU seriyasına üstünlük verin.

     2. Vuruş seçimi: Faktiki iş vuruşu plus 10~20mm təhlükəsizlik marjası; standart vuruş limitlərinə əməl edin: ikiqat təsirli ≤500mm, tək təsirli ≤150mm.

     3. Funksional Konfiqurasiya: Yüksək sürətli işləmə (>500mm/s) üçün PPV özünü tənzimləyən hava yastığını seçin; dar quraşdırma sahəsi üçün DSNU-S qısa tipini seçin; uyğun A maqnit üzük + avtomatik mövqe aşkarlanması üçün SMT/M9B açarları.

Bir Cümlə Xülasə

     SOLH DSNU ISO 6432 paslanmayan poladdan hazırlanmış mini silindr tam korroziyaya davamlı paslanmayan polad konstruksiyaya, özünü tənzimləyən ağıllı tamponlamaya, yağsız uzun ömürlü işləməyə və müxtəlif montaj seçimlərinə malikdir və qida, əczaçılıq, elektron və sərt avtomatlaşdırma avadanlığı üçün yüksək standartlı universal mini silindr həlli kimi xidmət edir.
