MXH seriyalı yığcam dar uzun vuruşlu pnevmatik sürüşmə masası

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MXH seriyası sirkulyasiya edən top xətti bələdçi sistemi ilə təchiz edilmiş dar tipli kompakt pnevmatik sürüşmə masasıdır. Yüngül dizaynı, yüksək sərtliyi və 60 mm-ə qədər uzadılmış vuruş performansını birləşdirərək, əhəmiyyətli quraşdırma sahəsinə qənaət edən ultra dar gövdə eninə malikdir. Mükəmməl əyilmə əleyhinə yükləmə qabiliyyəti və orta dəqiqlikli yerləşdirmə qabiliyyəti ilə o, 3C elektronikası və dəqiq avtomatlaşdırma üçün ideal uzun vuruşlu mikro xətti sürücülük həlli kimi xidmət edərək, son dərəcə məhdud məkanda avtomatlaşdırılmış ssenarilərdə yan-yana çoxlu sürüşmə quraşdırma və dəqiq ötürmə əməliyyatları üçün xüsusi olaraq optimallaşdırılıb.

Əsas Struktur və Dizayn Xüsusiyyətləri

     --  İki Porşenli Sürmə Strukturu: Yüksək tezlikli siklik iş zamanı ardıcıl xətti hərəkəti təmin edərək, sabit çıxış qüvvəsi və əla sinxron əməliyyat performansını təmin edən iki porşenli ikiqat fəaliyyət göstərən sürmə rejimini qəbul edir.

     --  Sonsuz dövran edən top bələdçi dəmir yolu: Yüksək struktur sərtliyinə və əla xətti hərəkət sabitliyinə malik sonsuz dövriyyəli top xətti bələdçi relsləri ilə təchiz edilmişdir. Səyahət paralelliyi qısa vuruşlar üçün 0,05 mm daxilində idarə olunur, hərəkət titrəməsi və sapmalardan effektiv şəkildə qaçır.

     -- Ultra Dar Kompakt Korpus: Optimallaşdırılmış dar enli struktur, ənənəvi MXQ və MXS seriyalı slayd masalarından daha incədir, avadanlıqdan maksimum istifadə etmək üçün çoxsaylı slaydların sıx yan-yana düzülməsini mükəmməl şəkildə dəstəkləyir.

     -- Üstün Anti-Ofset Yük Tutumu: İcazə verilən fırlanma momenti mürəkkəb birtərəfli güc əməliyyat şəraitinə uyğunlaşaraq, ekssentrik yükə və konsol yükə qarşı əhəmiyyətli dərəcədə gücləndirilmiş müqavimətlə ənənəvi MXU seriyasından təxminən 6 dəfə çoxdur.

     --  Çox İstiqamətli Çevik Quraşdırma: Eninə deşiklər/yivli dəliklər və uzununa yivli deşiklərlə 4 tərəfli montajı dəstəkləyir. 3 tərəfli boru kəməri dizaynı ilə uyğunlaşdırılaraq, dar və yığılmış avadanlıq strukturları üçün müxtəlif quraşdırma və boru kəmərlərinin yerləşdirilməsi tələblərinə cavab verir.

     -- Universal Sensor Adaptasiyası: D-M9□ və A93 seriyalı maqnit açarları ilə uyğun gələn ikitərəfli sensor yivləri ilə standart olaraq quraşdırılmış maqnit halqası vuruş mövqeyinin dəqiq müəyyən edilməsini və siqnal rəyini həyata keçirir.

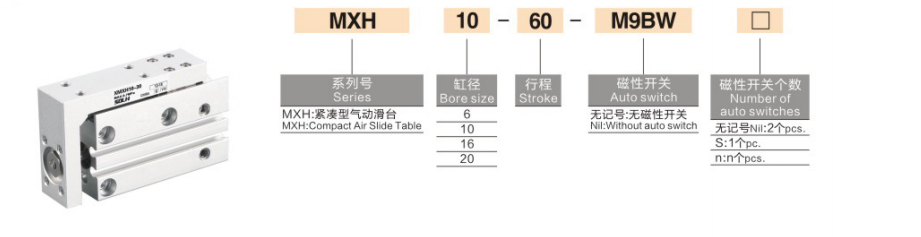

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: MXH16-50Z-M9NL

   2. Standart Sifariş Referansı Nümunəsi

     --  MXH10-30-M9BW: Buruq 10mm, vuruş 30mm, 1m tel uzunluğu ilə NPN maqnit açarı

Əsas Texniki Spesifikasiyalar

Çıxış Gücü və Yük İstinad Diaqramı (@0.5MPa)

Təhlükəsizlik əmsalı ≥2; Şaquli yük icazə verilən fırlanma momentinin yoxlanılmasını tələb edir

İcazə verilən fırlanma momentinin spesifikasiyası (Anti-Ofset Yük Tutumu, N·m)

Tətbiq Ssenariləri və Məhsul Seçiminin Müqayisəsi

   1. MXH Seriyası üçün Prioritet Tətbiq Ssenariləri

     --  Həddindən artıq Məkan Məhdudiyyətli Avadanlıq: Ultra dar korpus dizaynı miniatürləşdirilmiş avtomatlaşdırılmış avadanlığın interyerlərinə mükəmməl uyğunlaşan çoxsaylı sürüşmə masalarının sıx yan-yana quraşdırılmasını dəstəkləyir.

     --  Orta dəqiqlikli uzun vuruşlu əməliyyatlar: ±0,02 mm təkrar dəqiqliyi ilə 60 mm-ə qədər maksimum vuruş, adi pnevmatik silindrlərin yerləşdirmə sabitliyini çox üstələyir, orta dəqiqlikli uzun səyahət köçürmə tələblərinə cavab verir.

     --  Yüngül Yüklü Yüksək Tezlikli Transfer: Elektron komponentlərin, terminalların, kiçik plastik hissələrin və dəqiq alət qurğularının dövri idarə edilməsi və yerləşdirilməsi üçün idealdır.

     --  Anti-ofset yük iş şəraiti: Əla fırlanma anı müqaviməti birtərəfli güc və konsol quraşdırma ssenariləri altında sabit işləməyə imkan verir, adi sürüşmələrin əyilmə və titrəmə problemlərini həll edir.

MXH vs MXQ vs MXS seriyalarının müqayisəsi

Peşəkar Seçim Təlimatları

     --  Buruq Ölçüsü Uyğunluğu: Sabit uzunmüddətli istismarı təmin etmək üçün üfüqi yükü nominal dəyərin 50%-i daxilində və şaquli yükü nominal dəyərin 25%-i daxilində, 2-dən az olmayan zəmanətli təhlükəsizlik əmsalı ilə idarə edin.

     -- Vuruş Rezervasyonu: Seçim zamanı 5~10 mm vuruş marjasını ehtiyatda saxlayın; MXH seriyasının maksimum standart vuruşu, təsirləri məhdudlaşdırmaq və xidmət müddətini yaxşılaşdırmaq üçün 60 mm-dir.

     -- Montaj rejimi seçimi: Ultra dar məkan planlaması üçün eninə montaj seçin; ümumi avadanlıq sahəsinə qənaət etmək üçün yığılmış və çox qatlı quraşdırma ssenariləri üçün uzununa montajı qəbul edin.

     -- Buferin optimallaşdırılması: Əməliyyat sürəti 300 mm/s-dən çox olduqda və ya yükün çəkisi 3 kq-dan çox olduqda, terminal təsirini və vibrasiyanı effektiv şəkildə azaldan hidravlik tamponla təchiz edin.

     -- Sensor konfiqurasiyası: İkitərəfli sensor yivləri ikili maqnit açarının quraşdırılmasını dəstəkləyir, tam vuruş mövqeyinə nəzarət üçün həm uzatma, həm də geri çəkmə vuruşlarının yerində dəqiq aşkarlanmasını həyata keçirir.

Bir Cümlə Xülasə

     SOLH MXH seriyalı dar yığcam pnevmatik sürüşmə masası ultra dar gövdə, yüksək fırlanma anı müqaviməti, 60 mm uzun vuruş və ± 0,02 mm orta dəqiqliyə malikdir, 4 istiqamətli montaj və yağsız işləmə ilə, sıx quraşdırma və yüngül yüklü yüksək tezlikli avtomatik ötürülmə üçün optimal qənaətli həlldir.
