Brend:Richge Technology tərəfindən SOLH

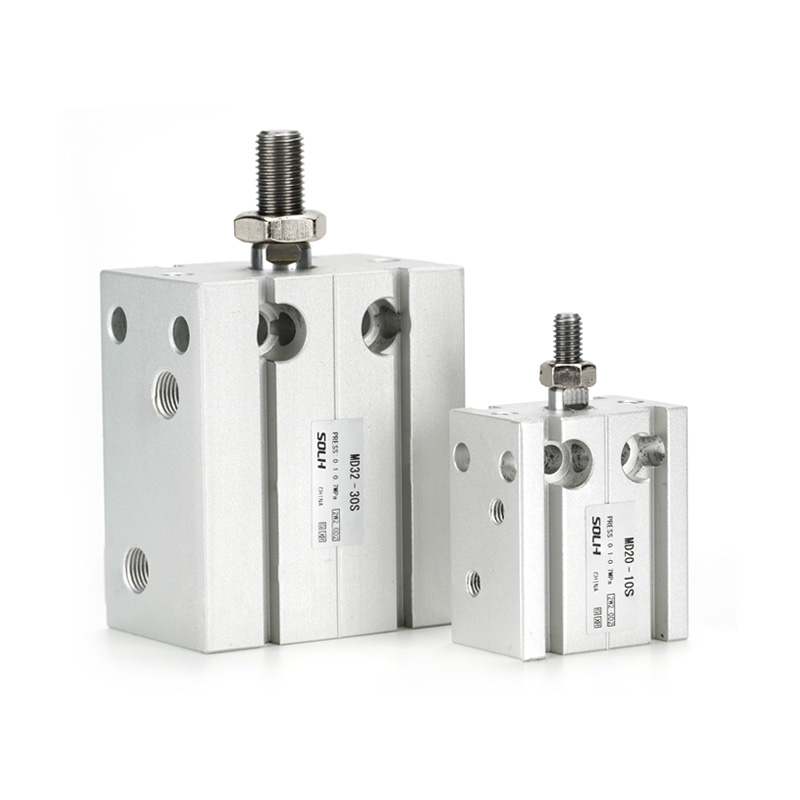

SOLH MD seriyası tam dairəvi montaj delikləri, ultra nazik blok forması və ixtiyari bucaq quraşdırma qabiliyyəti ilə standart çox mövqeli pulsuz montaj miniatür silindrdir. Dar məhdud avadanlıq sahəsi, yüksək sıxlıqlı yerləşdirmə və yüngül yüklü aralıq boşalma və yerləşdirmə iş stansiyaları üçün nəzərdə tutulmuşdur.
5 tam alt model tək/cüt çubuq, tək/cüt təsirli, sabit/tənzimlənən vuruş tələblərini əhatə edir:
-- MD: Tək çubuqlu ikiqat fəaliyyət (standart universal tip)
-- MSD: Tək çubuq tək təsirli (yay uzanır)
-- MTD: Tək çubuqlu tək təsirli (yay geri çəkilir)
-- MDD: İkiqat çubuqlu ikiqat təsirli (fırlanma əleyhinə)
-- MDJ: Arxa tənzimlənən vuruşlu ikiqat çubuq
|
Parametr elementi |
Tam Spesifikasiya Təfərrüatları |
| Standart Delik Ölçüləri (mm) |
6, 10, 16, 20, 25, 32 |
| Standart Vuruş Uzunluqları (mm) |
5, 10, 15, 20, 25, 30, 40, 50, 60 |
| Əməliyyat rejimi |
İkiqat fəaliyyət göstərən: MD / MDD / MDJTək fəaliyyət göstərən: MSD / MTD |
| Əməliyyat təzyiq diapazonu |
İkiqat təsirli: 0,1 ~ 1,0 MPa/Tək təsirli: 0,2 ~ 1,0 MPa |
| Burst Proof Test Təzyiq |
1,5 MPa |
| Ətraf mühitin işləmə temperaturu |
-20℃ ~ +70℃ (hava kəmərinin daxilində buz yoxdur) |
| Piston sürət diapazonu |
İkiqat təsirli: 30 ~ 500 mm/s Tək təsirli: 50 ~ 500 mm/s |
| Hava limanı ipi |
Delik 6/10: M5×0,8 Duyma 16/20/25/32: PT1/8 |
| Maqnit Üzük Seçimi |
S şəkilçisi = daxili daimi maqnit, CMSH / DMSH maqnit mövqe açarları ilə uyğun gəlir |
1. Tam 6 istiqamətli çox mövqeli montaj
-- Silindr gövdəsinin ön, arxa, sol, sağ, yuxarı və aşağı hissəsində paylanmış vahid tıqqıltılı deşiklər; istənilən müstəvidə və istənilən bucaqda sabitlənə bilər. Çoxlu silindrlərin yan-yana paralel tənzimləməsi kabinet sahəsindən istifadəni maksimum dərəcədə artırır.
2. Ultra nazik blok yüngül bədən
-- Standart yuvarlaq gövdə silindrlərindən 30% ~ 50% daha nazik divar qalınlığı, miniatürləşdirilmiş mexanizm dizaynı üçün döküm yüngül alüminium ərintisi əsas gövdə.
3. Özünü yağlayan porşen çubuğunun rulmanı
-- Porşen çubuqunda inteqrasiya olunmuş aşağı sürtünməli özünü yağlayan kol, yağsız işləmə, uzun xidmət müddəti və sabit hamar hərəkət.
4. Standart maqnit açarı montaj yivləri
-- Silindr gövdəsinin hər iki tərəfində xüsusi trapezoidal sürüşmə yivləri; əlavə mötərizələr olmadan maqnit qamış açarlarının asan yığılması, sökülməsi və mövqeyinin dəyişdirilməsi.
5. Daxili ön rezin tampon yastığı
-- Çubuq ucunda inteqrasiya olunmuş tampon zərbə vibrasiyasını udur, iş səsini azaldır və kiçik qurğuları və iş parçalarını qoruyur.
6. Genişlənən ikiqat çubuq və tənzimlənən vuruş variantları
-- MDD ikiqat çubuq: Güclü burulma əleyhinə performans, sıfır fırlanma əyilmə, yan yük altında sabit xətti istiqamətləndirmə
-- MDJ tənzimlənən vuruş: Vuruş həddinin tənzimlənməsi üçün arxa incə tənzimləmə vinti, dəyişən yerləşdirmə uzunluğu tələbləri üçün çevik

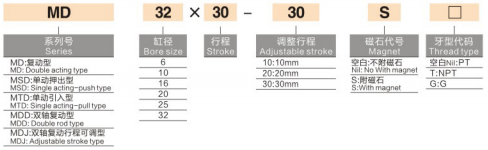

1. Model 1: Standart tək çubuqlu ikiqat fəaliyyət göstərən MD16×30S
-- MD = Seriya kodu, tək çubuqlu ikiqat təsirli yığcam silindr
-- 16 = Buruq diametri (mm)
-- 30 = Əsas vuruş uzunluğu (mm)
-- S = Daxili maqnit halqası (boş = maqnit yoxdur)
2.Model 2: Tənzimlənən qoşa çubuq MDJ20×20-10S
-- MDJ = Arxa vuruş tənzimlənməsi ilə ikiqat çubuq
-- 20 = Delik ölçüsü (mm)
-- 20 = Sabit əsas vuruşu
-- 10 = Tənzimlənən əlavə vuruş (Ümumi səyahət = 20 + 10 = 30 mm)
-- S = Daxili maqnit halqa isteğe bağlı şəkilçi
| Delik (mm) |
Piston sahəsi (mm²) |
0.2MPa |
0.4MPa |
0.6MPa |
0.7MPa |
1.0MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
28.3 |
|
10 |
78.5 |
15.7 |
31.4 |
47.1 |
54.9 |
78.5 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
201.1 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
219.9 |
314.2 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
490.9 |
|
32 |
804.2 |
160.8 |
321.7 |
482.5 |
562.9 |
804.2 |
1. Əsas Seçim Mühakiməsi Qaydaları
-- Məkan məhdudiyyətinin prioriteti: Dar quraşdırma boşluğu, sıx yerləşdirmə, çoxbucaqlı montaj tələbi → MD seriyalı bloklu yığcam silindr seçin
-- Yük vəziyyətinin yoxlanılması: Yan əyilmə olmadan təmiz eksenel yüngül yük → Standart MD tək çubuq; Yan burulma / ofset yan yük mövcuddur → MDD ikiqat çubuqlu anti-fırlanma modeli
-- Vuruşun tənzimlənməsi tələbi: Dəyişən yerləşdirmə səyahəti üçün incə limit tələb olunur → MDJ tənzimlənən vuruşlu cüt çubuq variantı
-- Mövqe siqnalı rəyi: PLC vuruşunun aşkarlanması üçün CMSH/DMSH maqnit açarı ilə S şəkilçisi əlavə edin
2. Tipik Sənaye Tətbiqi Ssenariləri
-- 3C və Yarımkeçirici Avtomatlaşdırma: Mini armatur sıxma, material itələmə, komponentlərin sıxılması, dəqiq yerləşdirmə stansiyaları
-- Ümumi Avtomatlaşdırılmış Avadanlıq: İş parçasının bloklanması, stansiyanın dəyişdirilməsi, kiçik xətti pistonlu mexanizmlər
-- Məişət Avadanlıqları və Avadanlıqların Yığılması: Kiçik hissə preslənmiş, bərkidilmə, mikro yapışqan paylanması
-- Qablaşdırma və Qida Maşınları: Yüngül yüklü materialların daşınması, məhsulun sıxılması, avtomatik çeşidlənməsi
SOLH MD çox istiqamətli sərbəst montajlı yığcam silindr tək/cüt çubuqlu, tək/cüt təsirli və tənzimlənən vuruşlu MDJ variantlarını əhatə edir, tam 6 tərəfli montaj dəlikləri, quraşdırılmış bufer və isteğe bağlı maqnit halqası, yüngül yüklü sıxışdırma, çıxarma və yerləşdirmə, miniqablaşdırma avadanlığı, miniqablaşdırma və yerləşdirmə3 üçün ideal ultra nazik dizayn.
