MXJ Series Ultra Kompakt Yüksək Dəqiqlikli Pnevmatik Sürüşmə Cədvəli

Brend: SOLH by Richge Technology

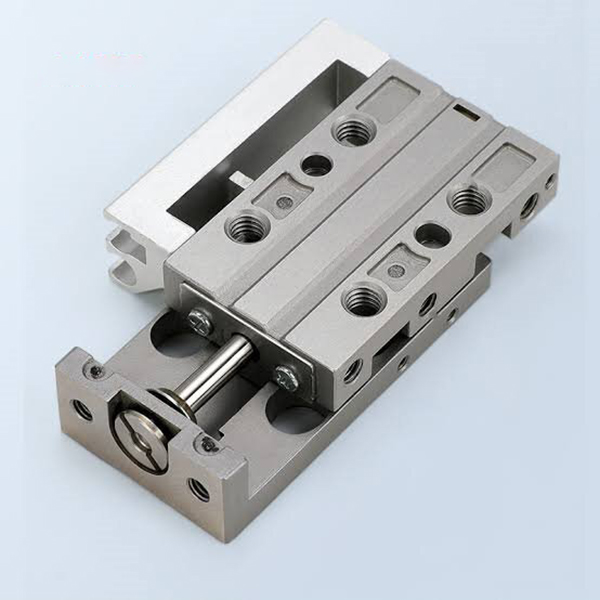

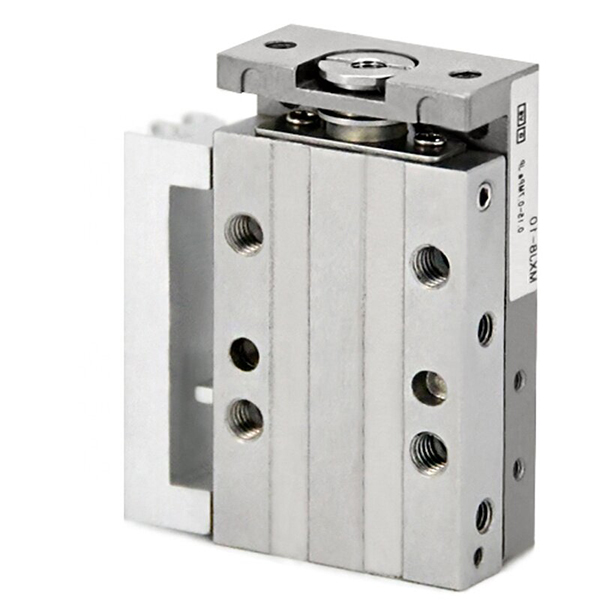

Məhsula Baxış

     SOLH MXJ seriyası mikro dəqiqlikli xətti sürmə üçün nəzərdə tutulmuş ultra miniatür, yüksək dəqiqlikli pnevmatik sürüşmə masasıdır. Ultra yığcam ayaq izi, mikron səviyyəli yerləşdirmə dəqiqliyi, yüngül konstruksiya və çoxistiqamətli montaj uyğunluğu ilə o, 3C elektron emal, dəqiqlik aşkarlama, mikro montaj və yüksək tezlikli qısa vuruşlu tsiklik əməliyyatlar daxil olmaqla, məhdud məkanda avtomatlaşdırılmış stansiyalar üçün mükəmməl şəkildə uyğunlaşdırılmışdır. O, miniatür avtomatlaşdırma ssenariləri üçün əsas yüksək dəqiqlikli mikro xətti aktuator kimi xidmət edir.

Əsas Struktur və Dizayn Xüsusiyyətləri

     -- Sürücü rejimi: İkitərəfli fəaliyyət göstərən iki istiqamətli əməliyyat, çuxur ölçüləri φ4.5/6/8/12/16mm, mikrodan yüngül yükə qədər 5~50N diapazonunu əhatə edir.

     -- Premium Struktur: Martensitik paslanmayan polad korpus və inteqrasiya olunmuş xətti top bələdçi relsini qəbul edir. Daşıyıcı struktur yüksək sərtlik və ultra aşağı sürtünmə əməliyyatı təmin edərək, piston çubuğunun möhürləmə hərəkətindən təcrid olunub.

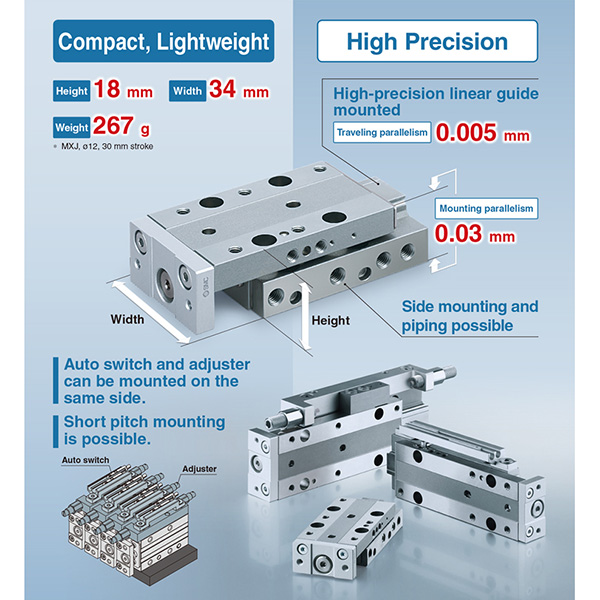

     -- Mikron Səviyyə Dəqiqliyi: Səyahət paralelliyi 0,005 mm, montaj paralelliyi 0,03 mm, şaqulilik 0,01 mm, mürəkkəb proseslər üçün ultra sabit dəqiq yerləşdirməni təmin edir.

     -- Ultra-Yığcam Ölçü: φ4,5 dəlikli model üçün yalnız 10 mm hündürlüyü və φ12 dəlikli model üçün 18 mm hündürlüyü olan ultra nazik korpus dizaynı, ekvivalent MXQ slayd masalarından 30%~50% kiçik, sıx yerləşdirmə stansiyaları üçün məkandan maksimum istifadə edir.

     -- Çevik Çoxtərəfli Montaj: Müxtəlif məhdud və sıx avadanlıq sxemlərinə uyğunlaşaraq, dəqiq yerləşdirmə pin dəlikləri ilə üst, alt və yan üçtərəfli quraşdırmanı dəstəkləyir.

     -- Universal Sensor Uyğunluğu: Standart olaraq ikili maqnit keçid yivləri ilə təchiz edilmişdir. ≥5 mm vuruşlu modellər 2 M9B maqnit açarının quraşdırılmasına imkan verir. Simmetrik struktur dizaynı saytda sol/sağ keçid və boru kəmərlərinin dəyişdirilməsinə imkan verir.

     -- Tənzimlənən Tamponlama və Məhdudlaşdırma: Səs-küyün və təsirin azaldılması üçün standart ikitərəfli rezin tampon; ultra dəqiq yerləşdirmə üçün 0~5 mm tənzimlənən vuruş diapazonu ilə isteğe bağlı tək uclu/iki uclu metal vuruş məhdudlaşdırıcıları.

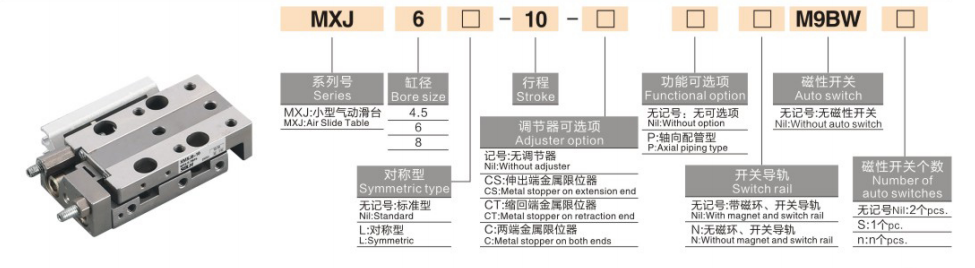

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: MXJ6-10-CS-M9B

   2. Standart Sifariş İstinad Nümunələri

     -- MXJ4.5-5: Standart tip, maqnit açarı yoxdur, çap 4,5 mm, vuruş 5 mm, ikiqat təsirli

     -- MXJ8-15-B-2M9B: Buruq 8mm, vuruş 15mm, ikili metal limit, 2 ədəd M9B maqnit açarları

     -- MXJ12-20-L: Simmetrik tip, çap 12 mm, vuruş 20 mm, geri çevrilən yan boru kəməri

Əsas Texniki Spesifikasiyalar (@0.5MPa, İkiqat Fəaliyyət)

   1. Mikro Spesifikasiyalar (φ4.5 / φ6 / φ8)

   2.Kiçik Spesifikasiyalar (φ12 / φ16)

Əsas Rəqabət Üstünlükləri

   1. Mikron Səviyyəli Ultra Yüksək Dəqiqlik və Sabitlik

     -- Yüksək dəqiqlikli xətti top bələdçi relsi ilə birləşdirilmiş inteqrasiya olunmuş bir parça emal ±0,01 mm təkrar yerləşdirmə dəqiqliyini və ultra aşağı paralellik xətasını təmin edərək, mikro aşkarlama və incə yerləşdirmə prosesləri üçün ciddi dəqiqlik tələblərinə tam cavab verir.

   2. Ultra-Yığcam və Yerə qənaət edən Dizayn

     -- Minimum hündürlüyü cəmi 10 mm olan ultra nazik və ultra qısa bədən quruluşu. Üçtərəfli montaj dizaynı ultra dar şaquli və üfüqi məkana uyğunlaşır, adi slayd masaları ilə müqayisədə quraşdırma sahəsinə 40%-dən çox qənaət edir, sıx avtomatlaşdırılmış istehsal xətləri üçün idealdır.

   3. Yüngül və Yüksək Tezlikli Sürətli Cavab

    -- Optimallaşdırılmış paslanmayan poladdan hazırlanmış yüngül konstruksiya (40~500g) hərəkətdə olan ətaləti effektiv şəkildə azaldır. İşləmə sürəti 50 ilə 500 mm/s arasında dəyişir, istehsalın səmərəliliyini artırmaq üçün dəqiqədə 300 dövrə (cpm) üzərində sabit yüksək tezlikli əməliyyatı dəstəkləyir.

   4. Yağsız Əməliyyat və Super Uzun Xidmət Ömrü

     -- Təmiz emalatxanalara və bir qədər yağlı sənaye mühitlərinə uyğun olan aşağı sürtünməyə davamlı sızdırmazlığı və yağsız dizaynı qəbul edir. Davamlı struktur konfiqurasiyası uzunmüddətli dayanıqlı texniki xidmət tələb olunmayan əməliyyatla 5 milyon dövrədən çox xidmət müddətini təmin edir.

   5. Çevik quraşdırma üçün simmetrik reversible dizayn

     -- Simmetrik hava limanı və açar yiv quruluşu boru kəmərlərinin və sensorun quraşdırılmasının yerində sol/sağ yerdəyişməsinə imkan verir, istiqamət üzrə məhdudiyyətləri aradan qaldırır və yerində sazlama və struktur uyğunlaşma çevikliyini xeyli yaxşılaşdırır.

Montaj Formaları və Tipik Tətbiqlər

   1. Quraşdırma üsulları

     -- Üst montaj: İş parçasının yuxarı quraşdırılması və yüksək dəqiqlikli yerləşdirmə ssenariləri üçün uyğun olan dəqiq yerləşdirmə sancaqları ilə deşiklər vasitəsilə sabitlənmişdir.

     -- Aşağıdan montaj: Alt yivli deşiklər vasitəsilə sabitlənmiş, sabit və etibarlı, standart avadanlıq səthinin quraşdırılması üçün uyğundur.

     -- Yan Montaj: Yan yivli deşiklər vasitəsilə bərkidilir, məhdud şaquli məkana və çoxsaylı sürüşmələrin sıx paralel düzülməsinə malik avadanlıqlar üçün mükəmməldir.

   2. Tipik Tətbiq Ssenariləri

     -- 3C Electronics: Çiplərin idarə edilməsi və ötürülməsi, kamera obyektivinin fokuslanması, mikro komponentlərin laminasiyası, düymələrin ömrünün davamlılığının sınağı

     -- Dəqiqliyin aşkarlanması: Zond yerləşdirmə, CCD kameranın dəqiq hərəkəti, mikro ölçülü ölçü, optik incə kalibrləmə

     -- Mikro Yığma: Avtomatik vida kilidi, terminalın sıxılması, dəqiq komponentin daxil edilməsi, miniatür jig sürmə

     -- Tibbi Avadanlıq: Mikro nasosun dəqiqliyinə nəzarət, miniatür klapan dəyişdirmə, kiçik alət teleskopik yerləşdirmə

3 Addımlı Sürətli Seçim Bələdçisi

   1. Yüklə Buruq Seçimi

     -- φ4,5 ≤0,5kq / φ6=0,5~1kq / φ8=1~2kq / φ12=2~5kq / φ16=5~8kq. Sabit dəqiqlikli əməliyyat üçün ən azı 50% yük təhlükəsizliyi marjasını ehtiyatda saxlayın.

   2. Vuruşun Təsdiqi

     -- Standart vuruş diapazonu: 5~50mm. Daha yüksək dəqiqlik və əməliyyat sabitliyini təmin etmək üçün yüksək tezlikli iş şəraiti üçün qısa vuruşlara (5~20mm) üstünlük verin.

   3. Konfiqurasiya uyğunluğu

     -- Mövqe Monitorinqi: İki istiqamətli vuruş mövqeyi ilə bağlı rəy üçün 2 M9B maqnit açarı ilə təchiz edin.

     -- Həssas Məhdudlaşdırma: 0~5mm tənzimlənən dəqiq vuruş yerləşdirilməsi üçün ikitərəfli metal limitini (B) seçin.

     -- Quraşdırma Uyğunluğu: Sıx stansiya düzümü üçün yan montajı, standart səth quraşdırılması üçün alt montajı seçin.

Bir Cümlə Xülasə

     SOLH MXJ seriyalı ultra yığcam yüksək dəqiqlikli pnevmatik sürüşmə masası mikron səviyyəli yerləşdirmə dəqiqliyi, üçtərəfli çevik montaj, yüngül yüksək tezlikli əməliyyat və isteğe bağlı tənzimlənən metal məhdudlaşdırıcı xüsusiyyətlərə malikdir, 3C-də geniş istifadə olunan dəqiqlikli mikro xətti ötürücü kimi xidmət edir.
