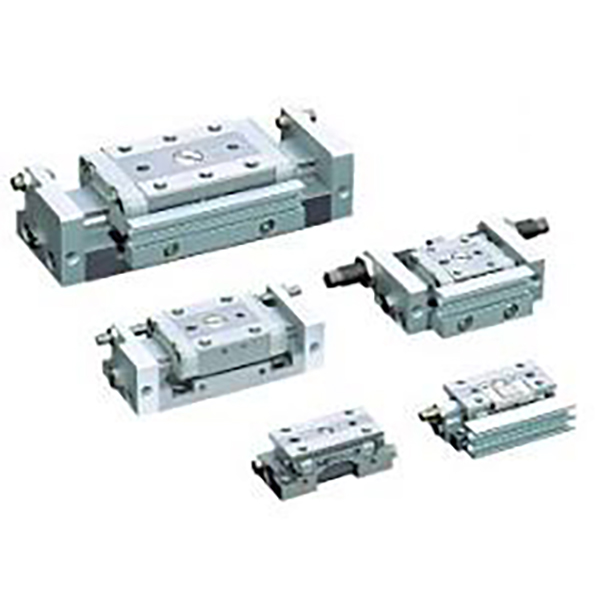

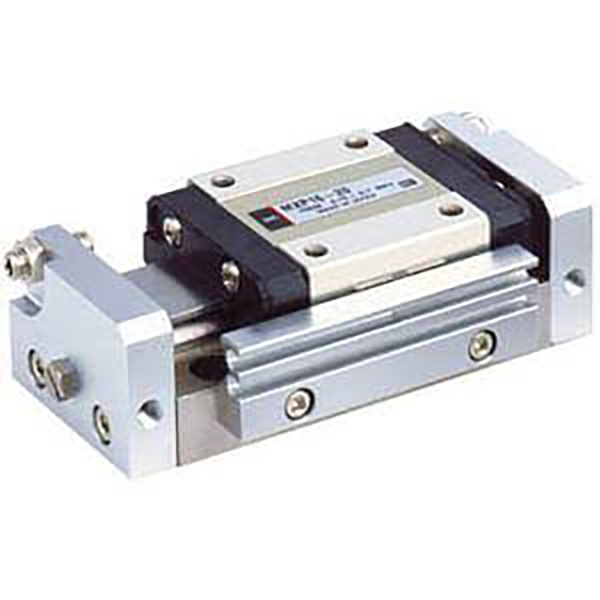

MXP Series Ultra Yüksək Dəqiqlikli Kompakt Pnevmatik Sürüşmə Cədvəli

MXP Series Ultra Yüksək Dəqiqlikli Kompakt Pnevmatik Sürüşmə Cədvəli

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MXP seriyası ciddi mikro yerləşdirmə ssenariləri üçün hazırlanmış yüksək səviyyəli ultra yüksək dəqiqlikli kompakt pnevmatik sürüşmə masasıdır. Daxili silindrli bələdçi dəmir yolu quruluşunu və inteqrasiya olunmuş paslanmayan polad korpusunu qəbul edərək, mikron səviyyəli paralellik, ultra aşağı fırlanma xətası və müstəsna sərtlik təmin edir. İki istiqamətli boru kəmərlərini və yüksək tezlikli sabit velosiped sürməyi dəstəkləyən o, 3C dəqiqlikli montaj, optik aşkarlama və yüksək dəqiqlikli mikro komponentlərin yerləşdirilməsi üçün mükəmməl uyğun gəlir və mürəkkəb miniatür xətti sürücülük tətbiqləri üçün premium model kimi xidmət edir.

Əsas Struktur və Dizayn Xüsusiyyətləri

     --  Sürücü rejimi: İki istiqamətli iki istiqamətli əməliyyat, çuxur ölçüləri φ6/8/10/12/16mm, 10~120N yüngül yük diapazonunu əhatə edir.

     -- İnteqrasiya edilmiş Premium Struktur: Daxili silindrli xətti bələdçi rels və bir parça martenzitik paslanmayan polad korpusa malikdir. Yükdaşıyan mexanizm piston çubuğunun möhürləmə hərəkətindən tamamilə təcrid olunub, həddindən artıq sərtliyə və minimal sürtünməyə nail olur.

     -- Ultra Yüksək Dəqiqlik dərəcəsi: Səyahət paralelliyi 0,004 mm, montaj paralelliyi 0,02 mm, fırlanma dəqiqliyi ±0,03° (φ6/8/10) / ±0,04° (φ12/16), sənayedə aparıcı ultra-sabit dəqiq yerləşdirmə performansını təmin edir.

     -- Ultra Kompakt Dar Bədən: Bədən hündürlüyü yalnız 17~23mm, MXJ ekvivalent modellərindən 10%~20% daha dar, son dərəcə məhdud iş yerləri üçün ultra sıx düzülməni təmin edir.

     -- İki İstiqamətli Boruların Çevikliyi: Sahədə dəyişdirilə bilən sxemlə həm yanal, həm də oxlu boru kəmərlərini dəstəkləyir, müxtəlif yerlərdə boru kəmərinin marşrutlaşdırma tələblərinə uyğunlaşır.

     -- Universal Sensor Uyğunluğu: Standart ikili maqnit açarı yivləri etibarlı iki istiqamətli mövqe monitorinqi üçün 2 M9B maqnit açarının quraşdırılmasına imkan verir.

     -- Çoxsəviyyəli Buferləşdirmə və Məhdudlaşdırma: Səs-küyün və təsirin azaldılması üçün standart ikitərəfli rezin tamponlar; isteğe bağlı tək/ikitərəfli metal vuruş məhdudlaşdırıcıları, üstəgəl φ8 və yuxarı modellər üçün hidravlik bufer seçimi, ultra dəqiq yerləşdirmə nəzarəti üçün tənzimlənən vuruş diapazonu 0~5mm ilə.

Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: MXP8-15-B-M9BW

   2. Standart Sifariş İstinad Nümunələri

     --  MXP6-5: Standart tip, maqnit açarı yoxdur, delik 6mm, vuruş 5mm, ikiqat təsirli

     --  MXP10-20-B-2M9B: Buruq 10 mm, vuruş 20 mm, ikili metal limit, 2 ədəd M9B maqnit açarları

     -- MXP12-25-D: Buruq 12 mm, vuruş 25 mm, uzatma metal həddi, eksenel borulara uyğundur

Əsas Texniki Spesifikasiyalar (@0.5MPa, İkiqat Fəaliyyət)

Əsas Rəqabət Üstünlükləri

   1. Ultra Yüksək Mikron Səviyyəli Dəqiqlik və Sabitlik
     -- 0,004 mm-lik ultra aşağı səyahət paralelliyi və ± 0,01 mm təkrar yerləşdirmə dəqiqliyi ilə birləşdirilmiş ±0,03° kimi aşağı fırlanma dəqiqliyi ilə öyünür. O, optik aşkarlama, mikro komponentlərin laminasiyası və yüksək dəqiqlikli sınaq prosesləri üçün ciddi dəqiqlik tələblərinə tam cavab verərək, mikro sarsıntı və mövqe sapmasını aradan qaldırır.

   2. Quraşdırılmış Silindr Strukturu və Ultra Dar Kompakt Korpus
     -- Silindr, MXJ modelləri ilə müqayisədə gövdə enini 10% ~ 20% azaldaraq bələdçi rels strukturunun içərisinə quraşdırılmışdır. Yenilikçi iki istiqamətli yanal/oxlu boru kəməri dizaynı çox dar sıx stansiyalarda boru kəmərinin yerləşdirilməsi məhdudiyyətlərini həll edərək, yerində çevik keçid etməyə imkan verir.

   3. Yüksək Sərtlik və Uzun Xidmət Ömrü
     -- Bir parça martensitik paslanmayan polad korpus və inteqrasiya olunmuş bələdçi rels strukturu əla deformasiya müqaviməti və struktur sərtliyi təmin edir. Təmiz emalatxanalar və yüngül sənaye mühitləri ilə uyğun gələn yağsız, aşağı sürtünməli sızdırmazlıq dizaynını qəbul edir və 5 milyon dövrədən çox texniki xidmət müddətinə nail olur.

   4. Yüksək Tezlikli Hamar Əməliyyat
     -- Premium aşağı sürtünmə sızdırmazlığı və yüksək dəqiqlikli top bələdçi relsi ultra hamar hərəkəti təmin edir. İşləmə sürəti 50 ilə 500 mm/s arasında dəyişir, kəkələmə və ya titrəmədən 350 cpm-dən yuxarı sabit yüksək tezlikli velosiped sürməyi dəstəkləyir, uzunmüddətli qısa vuruşlu təkrar yerləşdirmə tapşırıqları üçün idealdır.

   5. Çevik Çox Səhnəli Quraşdırma Uyğunluğu
     -- Dəqiq yerləşdirmə pin dəlikləri ilə üst, alt və yan üçtərəfli montajı dəstəkləyir. Simmetrik hava limanı strukturu, istiqamət məhdudiyyətlərini tamamilə pozaraq və müxtəlif avadanlıq struktur dizaynlarına uyğunlaşaraq, saytda sol/sağ boru kəmərlərinin dəyişdirilməsinə imkan verir.

Montaj Formaları və Tipik Tətbiqlər

   1. Quraşdırma üsulları

     -- Üst montaj: İş parçasının yuxarı quraşdırılması və sıfır yerdəyişmə tələb edən yüksək dəqiqlikli yerləşdirmə ssenariləri üçün uyğun olan dəqiq yerləşdirmə sancaqları ilə deşiklər vasitəsilə sabitlənmişdir.

     --  Aşağı montaj: Standart avadanlığın səthinin yığılması və sabit xətti sürmə üçün tətbiq olunan, sabit və etibarlı quruluşa malik alt yivli deşiklər vasitəsilə sabitlənmişdir.

     --  Yan Montaj: Yan yivli deşiklər vasitəsilə sabitlənmişdir, məhdud şaquli məkana və çoxsaylı sürüşmə qurğularının sıx paralel düzülməsinə malik avadanlıq üçün mükəmməldir.

   2. Tipik Tətbiq Ssenariləri

     --  3C Elektronika: Çiplərin quraşdırılması və birləşdirilməsi, linza modulunun fokuslanması, mikro komponentin ultra dəqiq yerləşdirilməsi, zond dövrü sınağı

     --  Optik Avadanlıq: CCD kameranın dəqiq hərəkəti, optik lensin incə kalibrlənməsi, lazer yerləşdirmə, yüksək dəqiqlikli aşkarlama platforması sürmə

     --  Mikro dəqiqlikli montaj: Miniatür avtomatik vida kilidi, terminalın sıxılması, dəqiq komponentlərin daxil edilməsi, yüksək dəqiqlikli dirək sürmə

     -- Tibbi Avadanlıq: Mikro nasosun dəqiq nəzarəti, miniatür klapanların dəqiq dəyişdirilməsi, kiçik alətin teleskopik yerləşdirilməsi

Slayd Cədvəli Seçim Müqayisəsi: MXP vs MXJ vs MXQ

3 Addımlı Sürətli Seçim Bələdçisi

   1. Yüklə Buruq Seçimi
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Sabit dəqiq əməliyyatı təmin etmək üçün ən azı 50% yük təhlükəsizlik marjasını ehtiyatda saxlayın.

   2. Vuruşun Təsdiqi Standart vuruş diapazonu: 5 ~ 30 mm. Daha yüksək yerləşdirmə dəqiqliyini və əməliyyat sabitliyini qorumaq üçün yüksək tezlikli iş şəraiti üçün qısa vuruşlara (5~20mm) üstünlük verin.

   3. Konfiqurasiya uyğunluğu

      --  Mövqe Monitorinqi: Real vaxt rejimində iki istiqamətli vuruş mövqeyi rəyi üçün 2 M9B maqnit açarı ilə təchiz edin.

     -- Həssas Məhdudlaşdırma və Tamponlama: 0~5mm tənzimlənən dəqiq yerləşdirmə üçün ikili uclu metal limiti (B) seçin; yüksək tezlikli təsirləri azaltmaq üçün φ8 və yuxarı modellər üçün hidravlik tampon seçin.

     --  Boruların Uyğunlaşması: Ultra dar məkan sxemi üçün eksenel boru kəmərlərini və ənənəvi standart quraşdırma ssenariləri üçün yanal boru kəmərlərini qəbul edin.

Bir Cümlə Xülasə

     SOLH MXP seriyalı ultra yüksək dəqiqlikli pnevmatik sürüşmə masası 0,004 mm ultra aşağı paralellik, minimal fırlanma xətası, quraşdırılmış bələdçi rels, iki istiqamətli dəyişdirilə bilən boru kəməri və opsiyonel hidravlik buferdir, optik montaj üçün yüksək sərtliyə malik mikro xətti mərhələ kimi xidmət edir.
