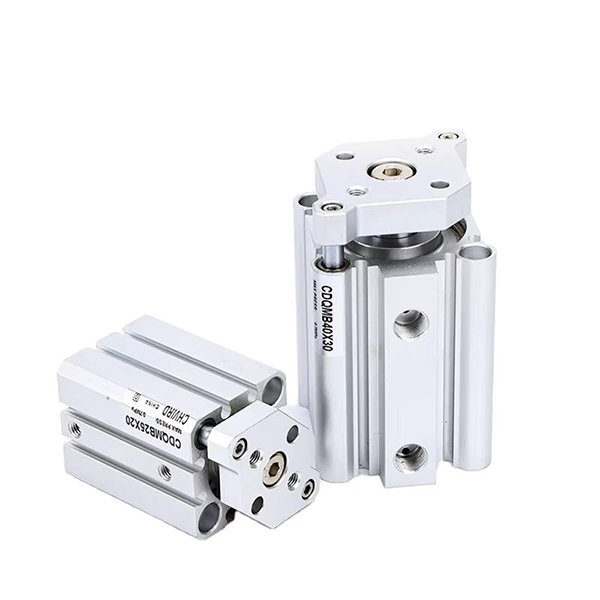

CQM seriyası idarə olunan nazik pnevmatik silindr

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH CQM seriyalı yüksək sərtliyə malik idarə olunan nazik silindr, idxal edilmiş CQM/CDQM ilə əvəz edilə bilər. CQ2 nazik silindrli quruluşa əsaslanan daxili ikiqat bələdçi çubuq. Yanal yük müqavimətini və fırlanma əleyhinə performansı əhəmiyyətli dərəcədə yaxşılaşdırır. CQ2 ilə eyni bədən uzunluğu, əlavə xarici bələdçi tələb olunmur. CQ2/CQS ilə uyğun montaj ölçüsü, dəqiq yerləşdirmə, sıxışdırma və yan yüklə itələmək üçün geniş istifadə olunur.

Struktur və Əsas Xüsusiyyətlər

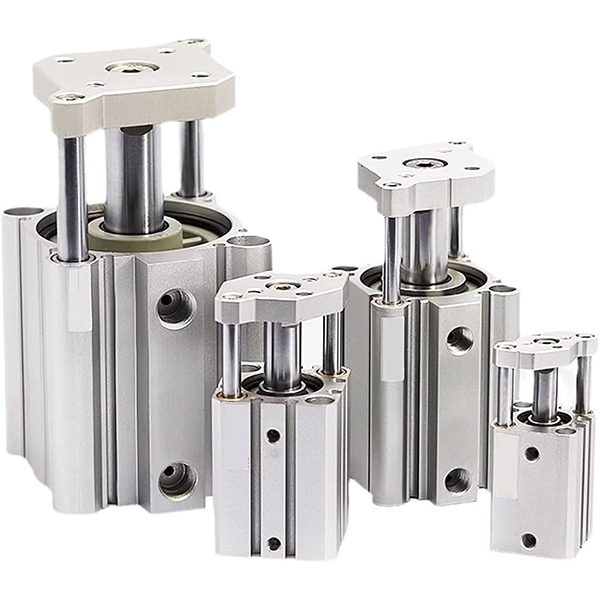

     -- İnteqrasiya edilmiş nazik silindr gövdəsi + paralel ikiqat bələdçi çubuqlar, ön tərəfdə yük montaj lövhəsi;

     -- Sərt anodlaşdırılmış alüminium çəllək, xrom örtüklü porşen çubuğu və bələdçi çubuqları;

     -- Variantlar: CQM (qeyri-maqnit), CDQM (maqnitlə təchiz olunub), CQM-XB24 uzun ömürlü versiyası;

     -- Yanal yükgötürmə qabiliyyəti standart CQ2 silindrindən 2~4 dəfə yüksək, fırlanma tolerantlığı ≤±0,2°;

     -- Hər iki ucunda standart rezin tampon, hava yastığı seçimi yoxdur;

     -- Maqnit açarı aşkar etmək üçün quraşdırılmış CDQM maqnit, çevik sensorun quraşdırılması.

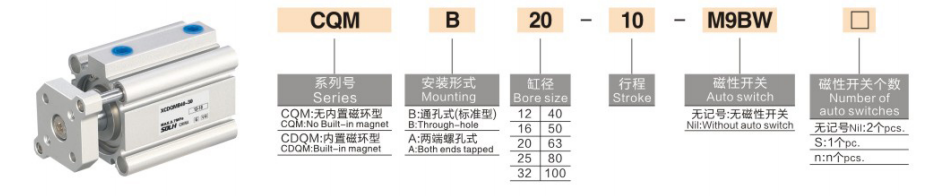

Model Kodlaşdırma Qaydası

   1. Nümunə: CDQMB20-50-M9B

     -- C: Daxili maqnit (CDQM); boş = qeyri-maqnit (CQM)

     -- DQM: İdarə olunan nazik silindr üçün seriya kodu

     -- B/A: Montaj növü; B=deşik vasitəsilə; A=uç tıqqıltılı deşik

     -- 20: Delik ölçüsü: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Vuruş uzunluğu 5~100mm

     -- M9B: Maqnit keçid seçimi

Texniki Spesifikasiyalar

Nəzəri İtmə və Dartma Gücü və Maks Yan Yük @0,5MPa

Bir Cümlə Xülasə

     SOLH CQM seriyalı inteqrasiya olunmuş ikiqat bələdçi çubuqlu nazik pnevmatik silindr, mükəmməl dönmə əleyhinə və yüksək yanal yükləmə qabiliyyəti, avtomatlaşdırma sıxma və yerləşdirmə tətbiqləri üçün standart CQ2 silindrini əvəz etmək üçün mükəmməl dəqiqlik ötürücü.
