MXQ Series Pnevmatik Slayd Cədvəli | Dönən Top Bələdçisi / İqtisadi Tip

Brend: SOLH by Richge Technology

Məhsula Baxış

     SOLH MXQ seriyası iki porşenli idarəetmə sistemi və dövriyyədə olan top bələdçi relsləri olan qənaətcil kompakt pnevmatik sürüşmə masasıdır. Ultra nazik və yüngül inteqrasiya edilmiş strukturu qəbul edərək, ±0,02 mm təkrar dəqiqliyi ilə sabit orta dəqiqlikli xətti hərəkəti təmin edir. Ənənəvi “silindr + xarici bələdçi” kombinasiyasına qənaətcil alternativ olaraq, etibarlı əməliyyat performansını qoruyarkən avadanlıq xərclərini xeyli azaldır. Ümumi avtomatlaşdırılmış idarəetmə və standart dəqiq montaj ssenariləri üçün idealdır, kütləvi avtomatlaşdırılmış istehsal xətləri üçün üstünlük verilən əsas xətti idarəedici həlldir.

Əsas struktur və iş prinsipi

     -- İki Porşenli İki Təsirli Sürücü: Eyni çuxur ölçüsü ilə tək silindrli sürüşmələrin ikiqat çıxış itkisini təmin edən iki porşenli strukturla təchiz edilmişdir. Yüksək tezlikli siklik əməliyyat zamanı sıfır yellənmə və ya əyilmə ilə sinxron və sabit xətti hərəkəti təmin edir.

     -- Sirkulyasiya edən top bələdçi dəmir yolu: Hamar yüngül yük hərəkəti və aşağı istehsal xərclərini özündə əks etdirən əvvəlcədən yüklənməmiş dövriyyəli top bələdçi dizaynını qəbul edir. O, sabit ±0,02 mm təkrar yerləşdirmə dəqiqliyini saxlayır, orta dəqiqlikli avtomatlaşdırma tələblərinə tam cavab verir.

     -- Ultra İncə və Yüngül İnteqrasiya edilmiş Bədən: İnteqrasiya edilmiş silindr və sürüşmə masasının strukturu, MXS seriyasından hündürlüyü 10% aşağı və çəkisi 22% daha yüngüldür, bu da yer məhdud avadanlıq üçün daha yığcam quraşdırma sxemini həyata keçirir.

     -- Çevik üç tərəfli montaj: Əvvəlcədən təyin olunmuş dəqiq yerləşdirmə pin dəlikləri ilə alt, yan və eksenel üç istiqamətli bərkitməni dəstəkləyir. O, yerində quraşdırma və yerləşdirmə prosedurlarını sadələşdirir, ümumi montaj səmərəliliyini artırır.

     -- Daxili Maqnit İnduksiya Dizaynı: D-M9□ və A93 seriyalı maqnit açarları üçün ayrılmış yan montaj yivləri olan standart daxili maqnit halqası. Yumşaq montaj dizaynı struktur müdaxilənin qarşısını alır və sabit mövqe siqnalı rəyini təmin edir.

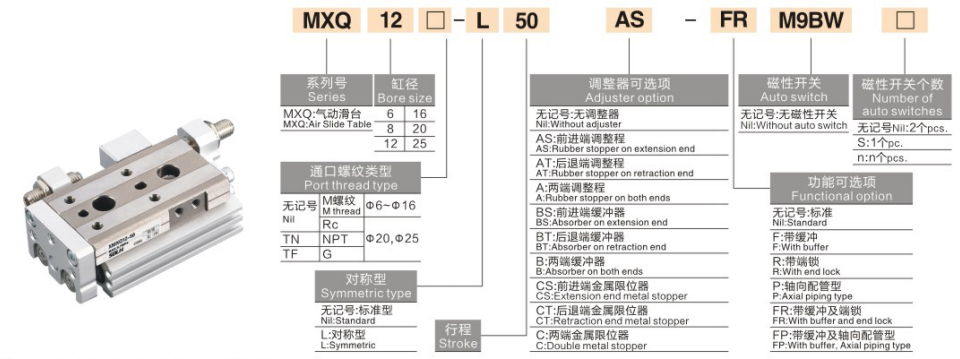

 Model Kodlaşdırma Qaydasını tamamlayın

   1. Model Nümunəsi: MXQ16-50AS-M9BW

   2. Standart Sifariş Referansı Nümunəsi

     -- MXQ20-75A-FR-M9NL: Buruq 20 mm, vuruş 75 mm, ikitərəfli vuruş tənzimlənməsi, eksenel boru kəməri, 3 m tel uzunluğu ilə PNP maqnit açarı

Ümumi Əsas Texniki Spesifikasiyalar

Çıxış Gücü və Yük İstinad Qrafiki (@0.5MPa, Horizontal Quraşdırma)

Qeyd: Yük tutumu daha uzun vuruş və daha yüksək işləmə sürəti ilə azalır; təhlükəsizlik əmsalı ≥2; şaquli yük icazə verilən fırlanma momentinin yoxlanılmasını tələb edir

Tətbiq Ssenariləri və Məhsul Seçiminin Müqayisəsi

   1. MXQ Seriyası üçün Prioritet Tətbiq Ssenariləri

     --  Ümumi Avtomatlaşdırılmış İdarəetmə: Standart dəqiqlik tələbləri ilə kiçik elektron hissələrin, terminalların, plastik komponentlərin və yüngül modul qurğuların dövri ötürülməsi üçün mükəmməldir.

     -- Xərclərə Həssas Avtomatlaşdırma Layihələri: Yüksək dəqiqlikli MXS seriyasına sərfəli alternativ olaraq, sabit əsas performansı qoruyarkən ümumi avadanlıq xərclərini 30%-dən çox azaldır.

     -- Ultra Kompakt Kosmos Planı: MXS slaydlarından daha aşağı bədən hündürlüyünə və daha yüngül çəkiyə malikdir, yüksək yığcam avtomatlaşdırılmış avadanlıq üçün şaquli quraşdırma sahəsinə qənaət edir.

     -- Orta Dəqiqlik Yüngül Yüklə Əməliyyat: ±0,02 mm yerləşdirmə tələbi və yüksək sərtlik və ya ağır fırlanma anı müqaviməti tələbləri olmayan iş şəraiti üçün idealdır.

     -- Yüksək Tezlikli Qısa Vuruşlu Velosiped: 10~50mm qısa vuruşda uzunmüddətli təkrar əməliyyat üçün etibarlıdır, ənənəvi split silindr və xarici bələdçi birləşmələrini effektiv şəkildə əvəz edir.

   2.MXQ vs MXS vs MXH | Əsas SMC Slayd Cədvəli Müqayisəsi

Peşəkar seçimin əsas məqamları

     -- Buruq Ölçüsü Uyğunluğu: İş parçasının çəkisinə və quraşdırma istiqamətinə uyğun olaraq uyğun çuxur ölçüsünü seçin. Sabit uzunmüddətli əməliyyatı təmin etmək üçün nominal dəyərin 50% daxilində üfüqi yükə və nominal dəyərin 25% daxilində şaquli yükə nəzarət edin.

     -- Vuruş seçimi və marja rezervasiyası: Model seçimi zamanı 5~10 mm vuruş marjasını qoruyun. Dəqiq vuruş kalibrlənməsi tələb olunarsa, AS/AT/A incə tənzimləmə şəkilçisini (0~5mm kəsmə) qəbul edin.

     -- Çevik Montaj Seçimi: Materialın üfüqi işlənməsi üçün altdan montaj; yanal sabit quraşdırma üçün yan montaj; Z oxunun yığılması və çoxqatlı avadanlıqların yığılması üçün eksenel montaj.

     -- Bufer konfiqurasiyasının optimallaşdırılması: Adi aşağı sürətli əməliyyat üçün standart rezin tampon. Əməliyyat sürəti 300 mm/s-dən çox olduqda və ya yükün çəkisi 5 kq-dan çox olduqda (MXQ6 modeli üçün tətbiq edilmir) əlavə hidravlik bufer quraşdırın.

     -- Mövqe aşkarlama konfiqurasiyası: M9B/M9N/A93 maqnit açarları ilə uyğun gəlir. İkitərəfli quraşdırılmış yivlər, yerində siqnalın dəqiq əksini uzatmaq/geri çəkmək üçün ikili keçid quraşdırılmasını dəstəkləyir.

Bir Cümlə Xülasə

     SOLH MXQ seriyalı qənaətcil pnevmatik sürüşmə masası ultra yüngül nazik gövdəyə, ±0,02 mm sabit orta dəqiqliyə və aşağı qiymətə malik yüngül dövriyyəli top bələdçisini və iki porşenli inteqrasiya edilmiş strukturu qəbul edir, ənənəvi silindr-bələdçi birləşmələri və yüngül sənaye montajı üçün ən sərfəli əvəzedici kimi xidmət edir.
